Одновременно с анонсом графического ускорителя Nvidia GeForce GTX 1070 Ti Founders Edition партнеры компании подготовили для игроков свои версии. Как и следовало ожидать, ASUS не стала откладывать дело в долгий ящик и, занявшись агрессивной политикой, представила две новых модели: эталонное решение семейства Turbo и видеокарту линейки Republic of Gamers.
Оставим в покое первую новинку, как более скромное решение, и перейдем ко второй – топовой ASUS ROG Strix GeForce GTX 1070 Ti.
Новый представитель серии ROG отличается высоким качеством исполнения, переработанной печатной платой, эффективной системой охлаждения, полезными технологиями и запоминающимся дизайном. Более подробную информацию мы раскроем по ходу обзора, приготовьтесь, поехали!
Полное название: ASUS ROG Strix GeForce GTX 1070 Ti 8GB GDDR5 Advanced Edition, код производителя: ROG-Strix-GTX1070TI-A8G-Gaming.
К нам на тесты попала версия ASUS ROG Strix GeForce GTX 1070 Ti Advanced Edition, которая поставляется в яркой и креативной упаковке с дизайном линейки ROG Strix. Название модели подчеркивает изображение видеокарты, представленной в лучшем свете.
На коробке указано полное наименование устройства, поддержка современных функций и наличие фирменной подсветки ASUS Aura.
На обратной стороне вся информация представлена в удобной плиточной форме, позволяющей разделить каждый аспект на составляющие.
Мы узнаем, что новинка оснащена современной системой охлаждения с медной никелированной пластиной в основании и вентиляторами с видоизмененной формой крыльчатки, а также коннекторами для корпусных вертушек (технология ASUS FanConnect II). Сборка продукции осуществлена на автоматической линии без участия человека, что исключает ошибки в производстве.
Внутренняя коробка исполнена из плотного черного картона и снабжена символикой линейки Strix.
Отметим изобилие мягкого материала, в который помещена видеокарта вкупе с сопутствующими аксессуарами.
Комплектации отведена отнюдь не первая роль.
В нее вошли диск с драйверами, руководство и две стяжки серии ROG.
Будучи представителем именитой линейки, ASUS ROG Strix GeForce GTX 1070 Ti выделяется черным дизайном и трехвентиляторной СО с широким радиатором, отвечающим за эффективный отвод тепла от «пламенного мотора» GP104-300.
Дизайн серии Republic of Gamers стал одной из узнаваемых черт нового поколения. В декоративном кожухе скрыта фирменная подсветка ASUS Aura, которая синхронизируется через одноименное приложение, по умолчанию она пульсирует ярко-красным цветом.
Тыльную часть защищает металлический «бэкплейт» с характерным исполнением и логотипом ROG Strix, также оснащенный LED-подсветкой.
На задней интерфейсной панели расположились пять видеовыходов – по паре HDMI 2.0b и DisplayPort 1.4, один DVI-D.
На противоположной стороне установлен коннектор дополнительного питания – один восьмиконтактный разъем с индикацией исправности. Несмотря на слова компании Nvidia, потребление GeForce GTX 1070 Ti возросло относительно своей младшей версии незначительно, что позволяет новинке обойтись единственным разъемом 8 pin.
Технология ASUS FanConnect II включает несколько коннекторов для подключения корпусных вентиляторов с регулировкой по ШИМ и напряжению.
Изменение их оборотов осуществляется автоматически на основе температуры центрального и графического процессоров. Кроме того, пользователю предоставляется возможность гибкой настройки алгоритма регулировки вручную.
Не покидаем «угол ринга»…
Точки замера напряжений приятно удивят не только пользователей, но и ценителей оверклокинга, позволяя получить точные данные по vGPU, vMem и vPLL, и добиться нескольких совсем нелишних мегагерц.
Весомым аргументом любой видеокарты является качественная система охлаждения. И здесь ASUS ROG Strix GeForce GTX 1070 Ti превосходит все ожидания!
В первую очередь, как сообщалось ранее, компания ASUS представила производительный кулер, и вслед за ASUS ROG GeForce GTX 1080 Ti Strix Gaming OC установила его на героя обзора, который обладает более низким уровнем TDP, и провела важную оптимизацию в конструкции.
Массивный охладитель стал одной из визитных карточек ASUS ROG Strix GeForce GTX 1070 Ti.
Инженеры использовали в основании медную никелированную пластину, накрывающую графический процессор и передающую тепло на шесть тепловых трубок диаметром 6 мм. Причем подсистема питания контактирует с основным радиатором, а точнее – его второй секцией. Отпечаток термопрокладки четкий и ровный, что говорит о хорошем и равномерном прижиме.
Стоит отметить, что ранее зона VRM охлаждалась отдельной пластиной, но разработчики провели работу по повышению эффективности и от этой идеи отказались.
Под кожухом скрываются две светопроводящие ленты и плата-контроллер подсветки.
Активная часть представлена тремя вентиляторами. Крепятся они прямиком к верхней кромке основного охладителя и подключены через Y-разветвитель.
Использовано две модели компании Everflow – T129215SU и T129215SM. Диаметр крыльчаток везде одинаков и составляет 87 мм. Скорость вращения регулируется в диапазоне 0-3500 об/мин.
Охладитель представляет собой двухсекционный радиатор, набранный 64 и 65 алюминиевыми никелированными пластинами.
Основание разработано по технологии, получившей название MaxContract. По заверению инженеров, оно обладает более гладкой поверхностью, обеспечивая лучший контакт с графическим процессором. Им сложно не верить: посмотрите на отражение нашего «маленького героя»!
Высота пластин в максимальной части достигает впечатляющих 27 мм.
Микросхемы памяти накрыты отдельной пластиной, но не все чипы охлаждаются должным образом.
В качестве термоинтерфейса использована желтая термопрокладка.
Последний элемент – «бэкплейт».
За ним скрывается светодиодная панель и коннектор подключения.
Видеокарта ASUS ROG Strix GeForce GTX 1070 Ti построена на оригинальной печатной плате младшей модели GeForce GTX 1070, с тем лишь отличием, что инженеры сделали обвязку практически всех элементов, особенно подсистемы питания VRM. Это осуществили благодаря скрытому ранее в PCB потенциалу.
Элементная база соответствует концепции Super Alloy Power II и включает качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Компания заявляет о применении полностью автоматизированного процесса сборки ASUS Auto-Extreme Technology, что повышает качество и надежность продукта и исключает человеческий фактор.
Сердцем героя обзора стал графический процессор GP104-300-A1, произведенный по 16 нм техпроцессу на 34-й неделе 2017 года (август). Он содержит 2432 шейдера, 64 блока растеризации и 152 текстурных блока.
Общая формула подсистемы питания насчитывает восемь фаз: шесть фаз отведены на графический процессор, одна – на видеопамять, одна – на PLL.
В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 7QA47 D9TCB.
Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
Тестирование видеокарты ASUS ROG Strix GeForce GTX 1070 Ti проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Модель ASUS ROG Strix GeForce GTX 1070 Ti функционирует на референсных частотах ядра и памяти, копируя версию эталонного дизайна. В режиме Gaming Mode частота GPU составляет 1683 МГц, в OC Mode – 1759 МГц. Номинальные значения – 1607 МГц по ядру (в режиме Boost до 1683 МГц) при напряжении 1.062 В и частоте памяти 2002 МГц.
Благодаря применению технологии «0 dBA Fan» вентиляторы до 55°C остаются безмолвными, а система – бесшумной. В таком режиме работы были получены следующие результаты:
Приведем подробные характеристики о микропрограммном обеспечении ASUS ROG Strix GeForce GTX 1070 Ti. Показатель TDP – 180 Вт.
Данные вкладок WDDM и CUDA.
Характер видеокарты ASUS полностью раскрывается в продолжительном тесте. Максимальная частота в режиме Boost доходит до 1911 МГц при среднем значении 1873 МГц и стабильно удерживается в бенчмарках.
Система охлаждения работает едва слышно при 1350 об/мин или 39%, температура GPU равна 66°C. Силовая часть нагревается сильнее, но до психологической отметки все же далеко. Учитывая, что температура зоны VRM колеблется в диапазоне 79-81°C, конструкция СО новинки показывает себя как нельзя лучше.
Стресс-тест устойчивости 3DMark Time Spy пройден с почти безупречной оценкой 99.2%. Но это не стало препятствием для системы охлаждения, хотя ей и пришлось прибавить сотню оборотов, доведя их число до 1480 об/мин.
В таком режиме температуры графического процессора и подсистемы питания составили 68°C и 84°C соответственно.
Более экстремальная нагрузка ждет в Furmark. По ее итогам отмечаем небольшое снижение частоты ядра, значения температур как в тесте Heaven Benchmark 4.0 и низкий уровень шума. На первый взгляд почти идеальное выступление, в котором ограничивающим фактором выступает Power Limit с TDP 180 Вт.
Далее продемонстрируем результаты популярных бенчмарков и игр.

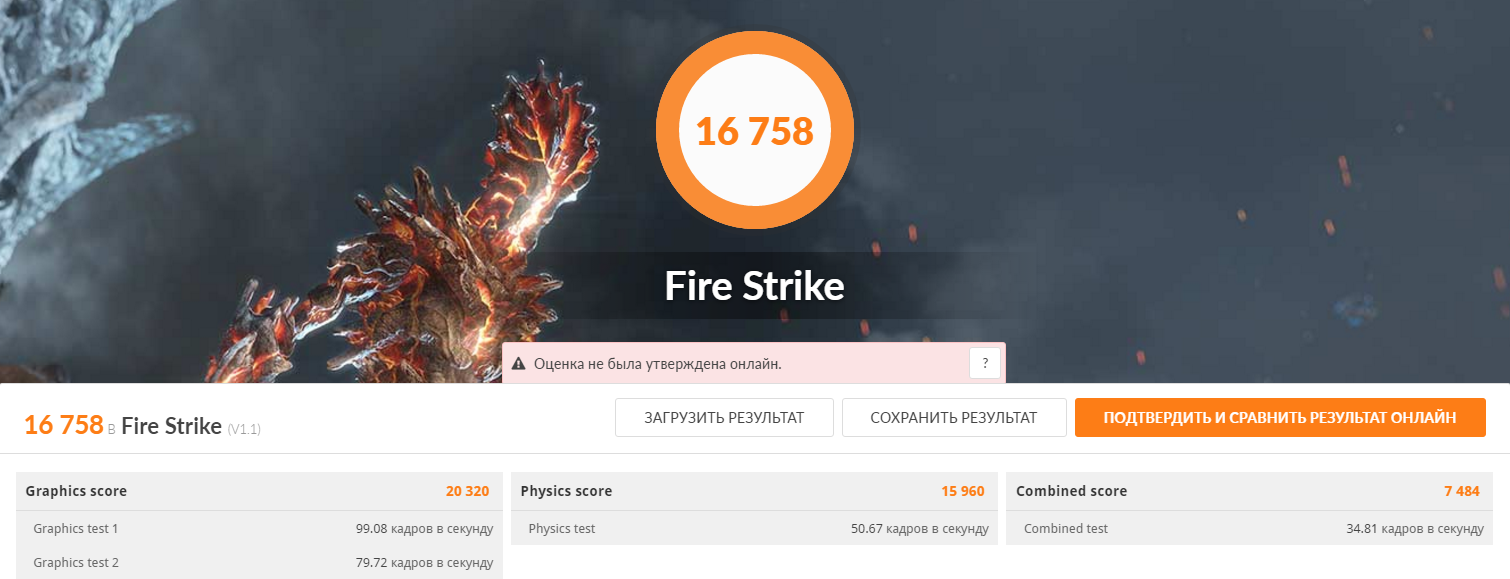

3DMark Fire Strike.

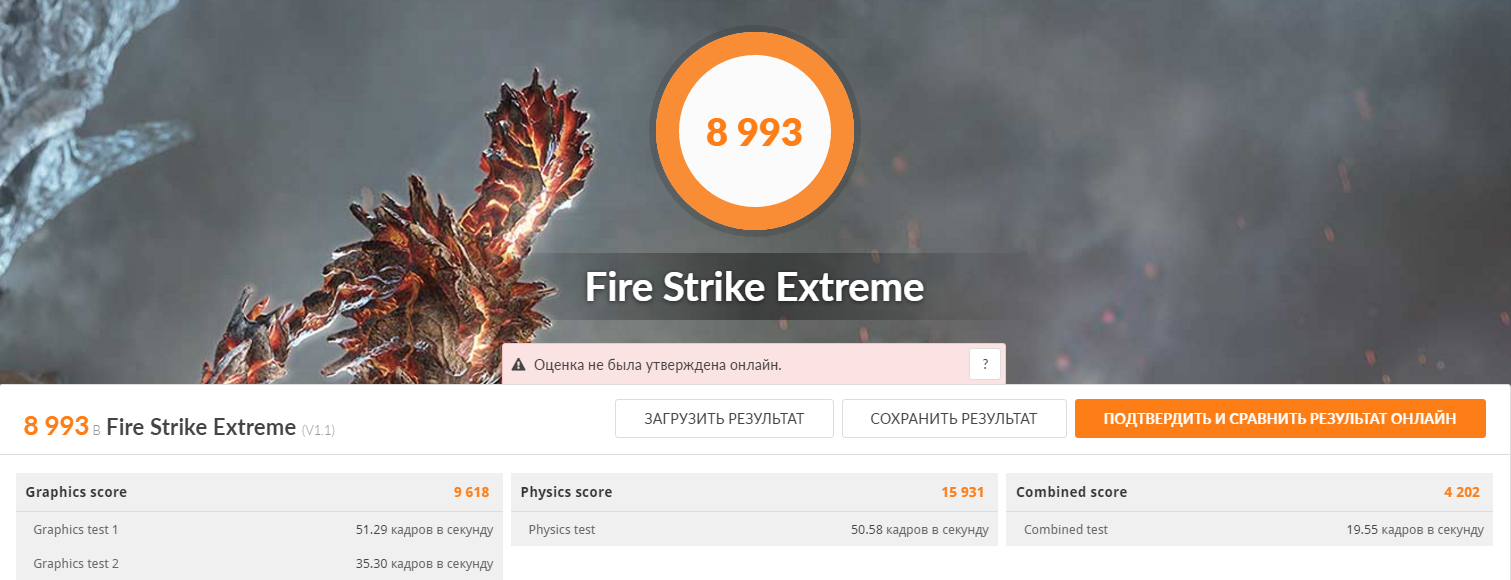

3DMark Fire Strike Extreme.

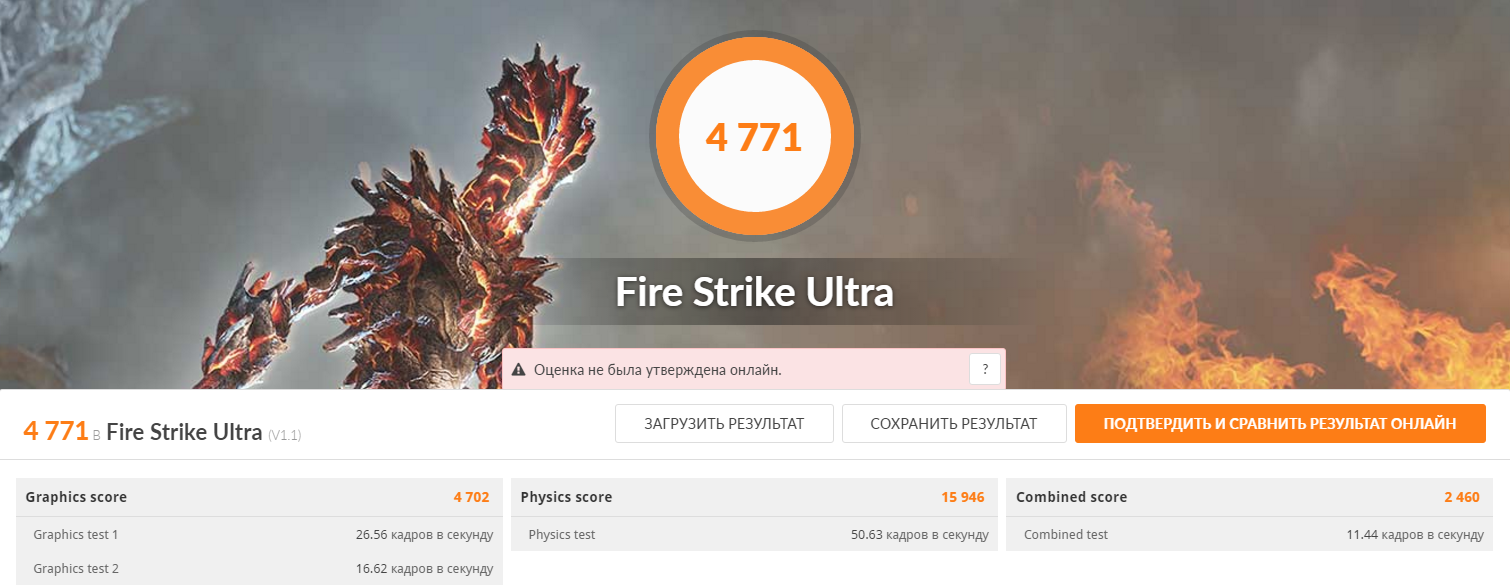

3DMark Fire Strike Ultra.

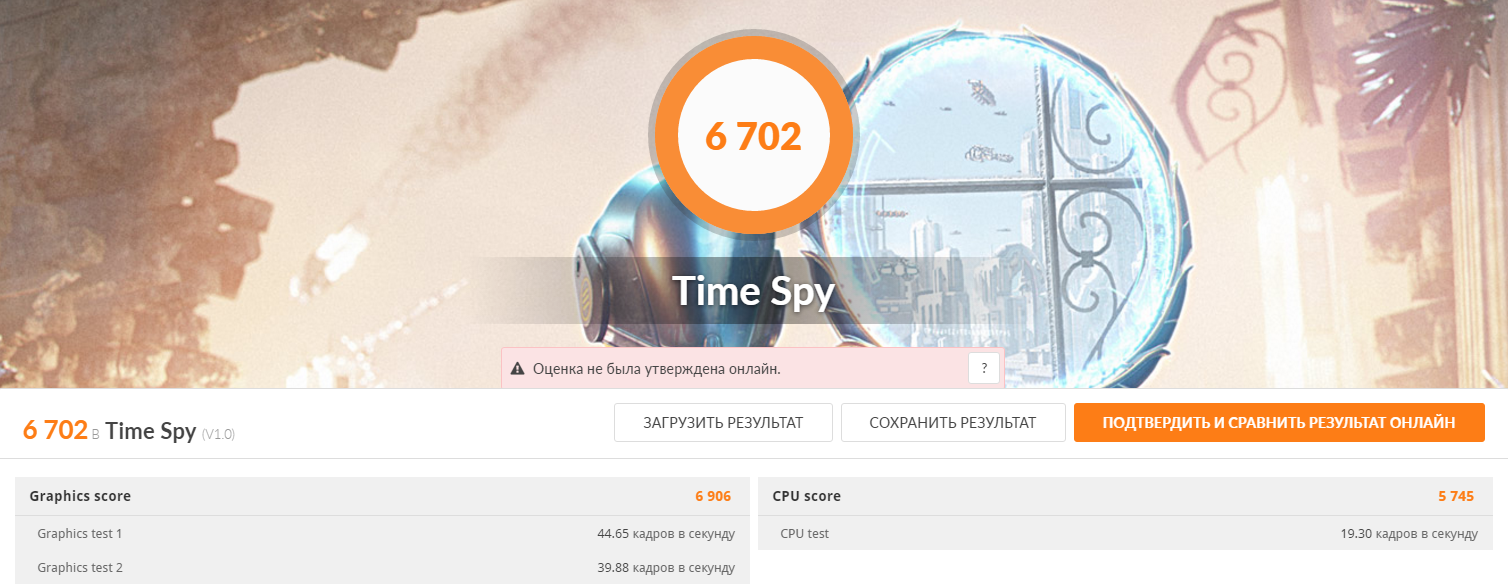

3DMark Time Spy.
3DMark Time Spy Extreme.
Теперь займемся самодеятельностью
Для начала посмотрим на кривую частот и напряжений в редакторе MSI Afterburner, вызвав ее сочетанием клавиш «Ctrl + F». При эталонном напряжении 1.062 В отмечаем максимальное значение Boost, равное 1911 МГц.
Разработчики воспользовались рекомендациями Nvidia и установили базовый лимит потребления на отметке 180 Вт. Как показала практика, для игрового сегмента этого достаточно, поскольку уровень TDP новинки возрос всего на 15-20 Вт по сравнению с версией GeForce GTX 1070, но «выжать» лишние мегагерцы в разгоне будет сложнее.
Оверклокерский потенциал ASUS ROG Strix GeForce GTX 1070 Ti не раскрыт полностью, и это является следствием ограничения TDP. На примере ранее изученной модели это хорошо заметно.
Несмотря на идентичную маркировку видеопамяти, на нашем образце ASUS ROG Strix GeForce GTX 1070 Ti повысить ее выше, чем на 175 МГц, не удалось, а разгон ядра остановился на 2050 МГц. При «хитрой» настройке через кривую частот/напряжения можно выставить 2075 МГц, но балансируя на отметке 210-220 Вт получаем сброс драйвера.
Дополнительные мегагерцы повышают производительность новой GeForce GTX 1070 Ti на 7.5%.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК-термометра.
Результаты исследования потенциала системы охлаждения.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Что касается игровой производительности GeForce GTX 1070 Ti, то она уже была изучена ранее в базовом обзоре, а вся информация по новым видеокартам собрана в соответствующем разделе.
Видеокарта ASUS ROG Strix GeForce GTX 1070 Ti – это отлично сбалансированное решение на базе графического процессора GP104. Инженеры ASUS представили новую модель семейства Republic of Gamers, предпочтя путь тишины и комфорта выпуску продукта, заточенного под рекорды оверклокинга.
К преимуществам новинки отнесем эффективную систему охлаждения, которая перекочевала от видеокарты ASUS ROG Strix GeForce GTX 1080 Ti и обладает большим запасом прочности, а также усиленную подсистему питания. Изюминками стали точки замера напряжений, разъемы ASUS FanConnect II и подсветка Aura.
По итогам проведенного тестирования можно говорить о том, что ASUS ROG Strix GeForce GTX 1070 Ti является прямым продолжателем дела Republic of Gamers, унаследовав лучшее от своих предшественников.
