Я думал, что в этом году закину работу над статьями и моддинг и буду заниматься основной работой – клиникой… Но в начале года полностью разорвал АКС. Куча осложнений, из-за которых практически ничем нельзя было заниматься, и кривой процесс реабилитации, врагу не пожелаешь.
Было бы совсем грустно, если бы не новость о конкурсе Case Mod World Series 2017. На кону была куча денег и «железа», позже это смешалось с горой энтузиазма, плюс на балконе давно лежал корпус Cooler Master Cosmos II, доставшийся мне, можно сказать, даром…

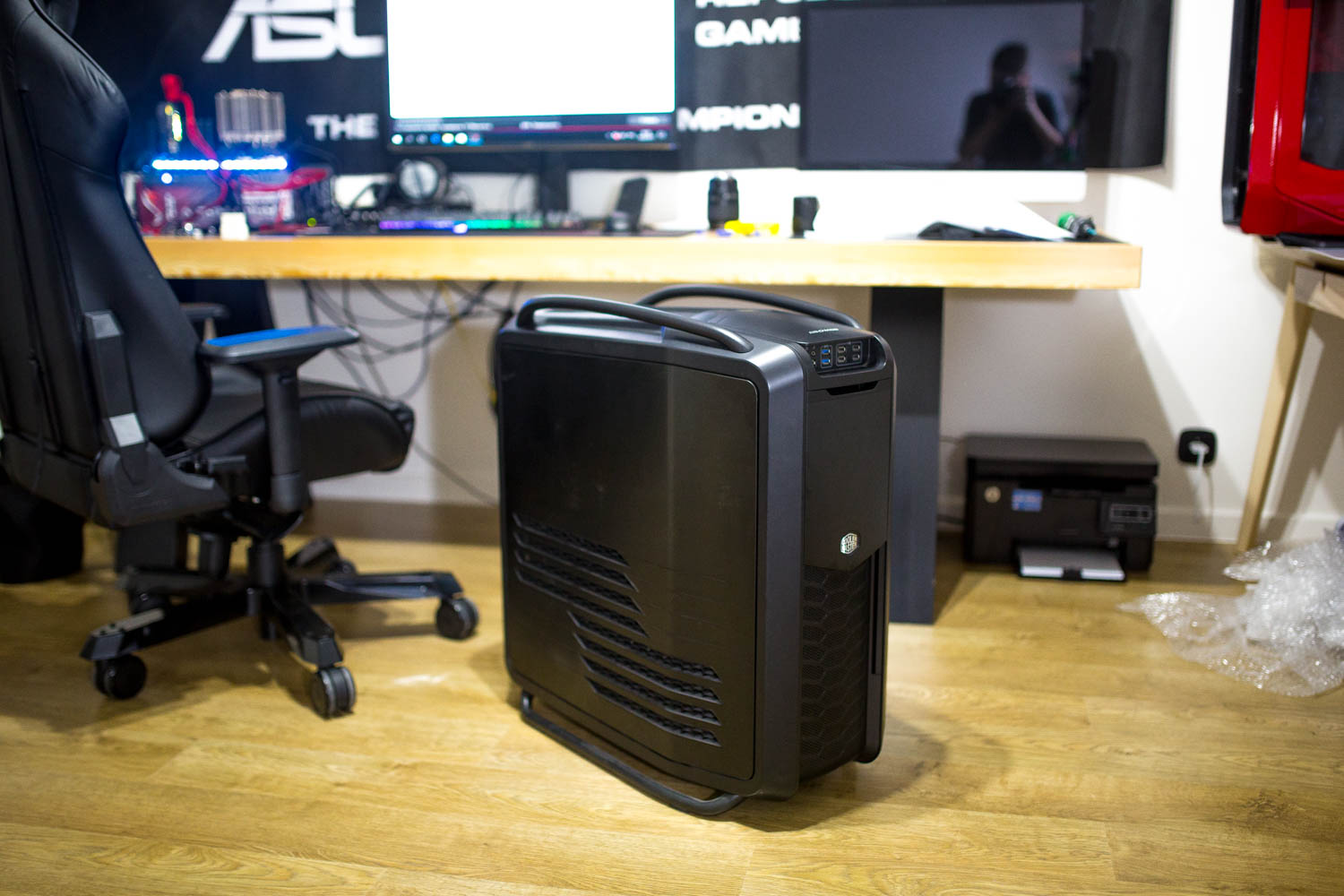

Прибавим к этому идею и желание. Не буду затягивать, вот она перед вами, история создания проекта String Theory.
Мы с другом обсудили тему конкурса, я высказал свою идею касательно этого. Впоследствии это вылилось в то, что мы сделали свою команду TechBaerd mod team, канал и… но все это было позже. А пока мы занялись созданием концепции и прорисовкой того, что должно быть внутри проекта String Theory.
Концепция
После такого начала нужно небольшое отступление о концепции и том, что мы обсуждали. Начну с самой идеи проекта – нам хотелось в первую очередь сделать так, как никто другой еще не делал и мод корпуса Cooler Master Cosmos II должен быть таким, чтобы был только у нас. «Уникальности и неповторимости захотелось ребятам из Сибири» (на этом мы немного прогорели).
За основу мы взяли тему космоса, "корпус космос, тема космос", зачем усложнять. Моя идея была добавить к этому тему теории струн, вдохновил меня на это фильм Интерселлар, там и космос, и теория струн. Собственно, от этого мы и оттолкнулись, выбирая название.
Вот, что мы запланировали сделать с внешним образом:
Думаю, всем понятно, что мы задумали, и надеюсь, наша интерпретация Теории Струн вам придется по душе.
Пока однорукий я разбирал корпус, мой товарищ с двумя руками сидел за SolidWorks и реализовывал то, что мы решили сделать. А именно:
Здесь видно, как задумана сама идея плетения, так сказать, наша «прямая» интерпретация теории струн.

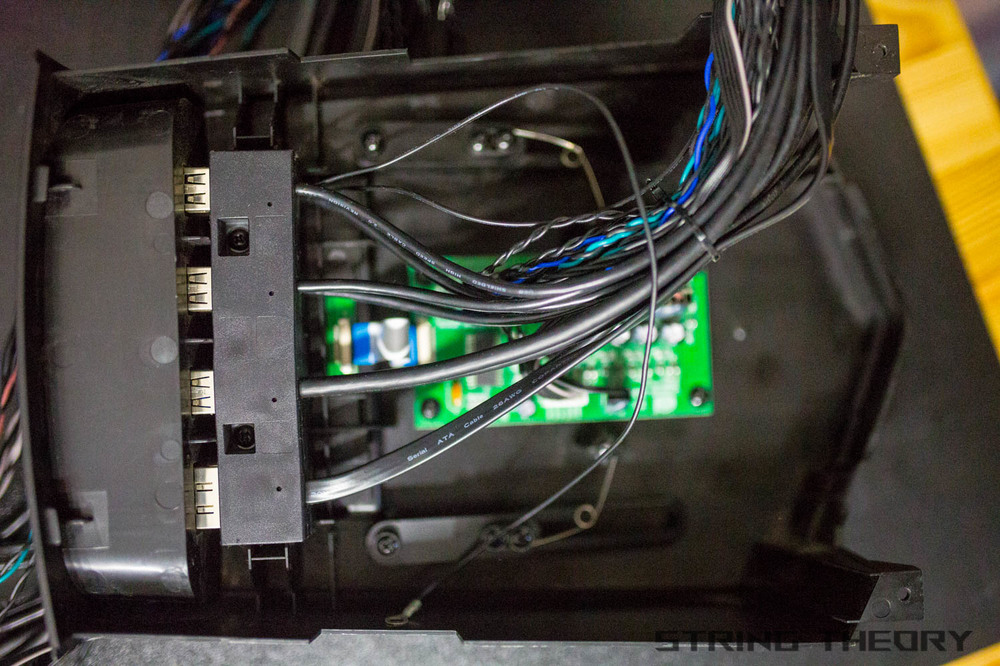

Корпус разобрать было просто, в прямом смысле, одной левой. Внутри нас ждала обычная металлическая коробка, внутри которой все изменится и станет нетипичным для обычного кейса.
На данном этапе планировалось посадить все 12 вентиляторов на родной контроллер корпуса, это должно быть удобно.
И вот мы не успели заметить, как приблизились к началу стадии преображения внешнего вида второго космоса.

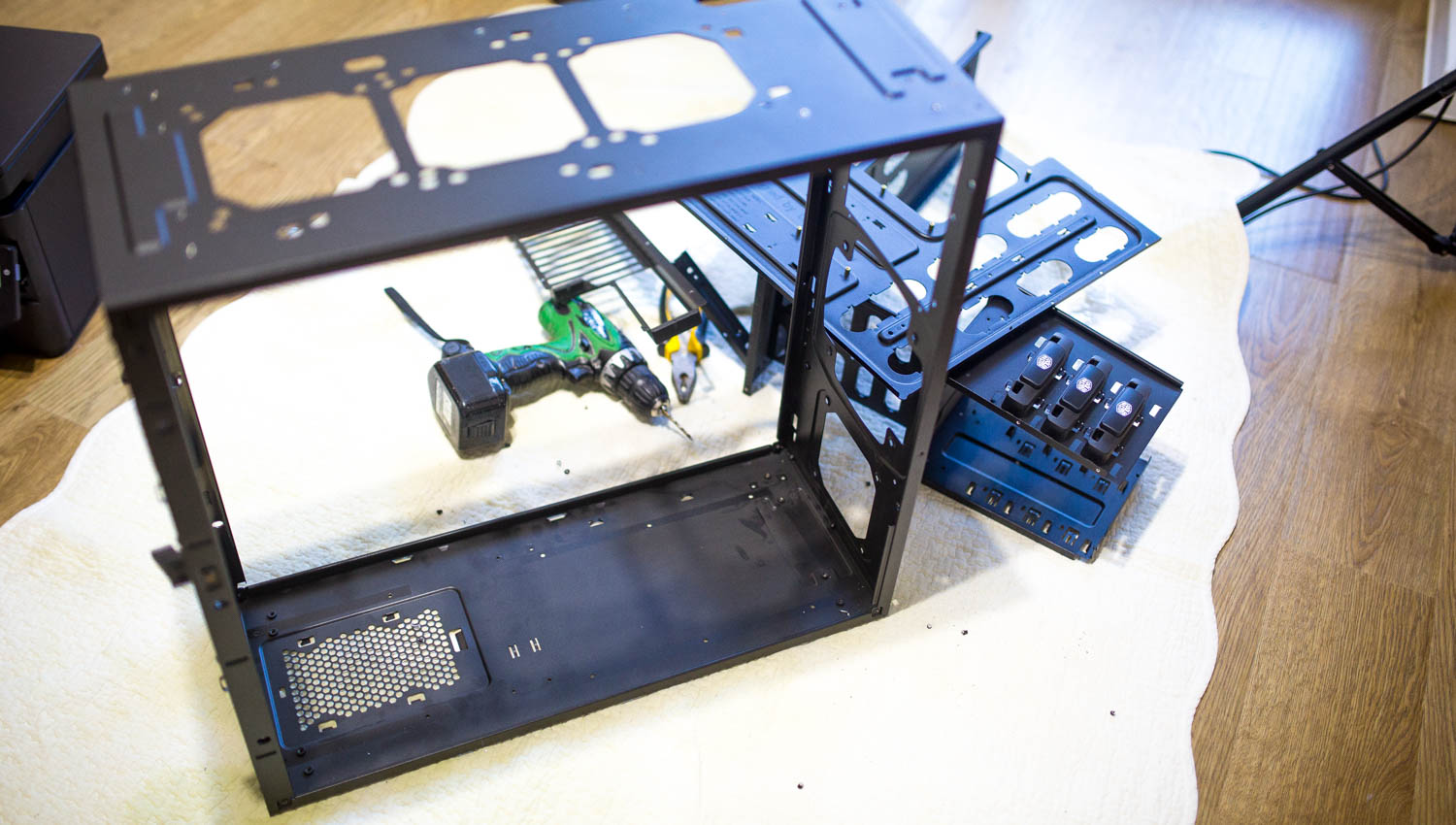

Первый этап был закончен, ломать не строить!
Имея чертежи, в верности которых мы были уверены на 99%, мы отправили металл на резку и грибку, параллельно занялись подготовкой пластика к покраске. Но приступить к этому процессу мы не успели, 4 дня и наши детали готовы.
Начал я с передней панели, новая металлическая вставка с довольно строгим дизайном должна врезаться в пластик и сесть на герметик.
Для начала убираем все лишнее.
Некоторые недочеты затянули процесс… подпилить там, подпилить тут.
Вот тут Антон пилил дремелем.
Но в итоге все начало срастаться, и я уже перешел к верхней панели. Принцип тот же, металлическая вставка поверх пластика.
Хорошо, что сталь довольно мягкая и придать ей нужную форму проблем не составило.
Снова убираем все лишнее.
И избавляемся от надписи Cosmos.
Пришло время склеить детали.
Результатом я пока доволен.
Переходим к работе над внутренностями корпуса. Избавляемся от замков.
Делаем примерку.
И веселимся почти одной левой на балконе с дремелем.
Все более чем просто, пока…
Можно собирать коробку. На фото задняя стенка
Вот передняя стенка под радиатор 420 мм.
А вот и само плато под материнскую плату.
Небольшая финальная примерка.
И начнем установку передней панели.
Рецепт прост - много заклепок и все будет держаться.
Передняя часть была собрана.
И я не смог отказать себе в примерке.
Продолжим, для начала соединим плато с внутренней задней стенкой.
Конструкция получилась надежной.
Теперь надо вставить это внутрь.
Убираем излишки.
Снимаем лицевую часть коробки.
И соединяем наше плато с внутренней задней стенкой.
Проще, чем предполагалось.
Снова в дело вступают клепки.
И вот результат, можно сказать, что работа закончена.
Данный этап был связан с самым муторным, подготовкой к покраске, тут как раз вы познакомитесь практически со всем железом, что будет внутри проекта.
Радиаторы в тренде или больше RGB-подсветки
RGB пихают куда только не лень, и я решил не отставать от тренда. Но пока знакомимся с тройкой радиаторов, что я буду использовать в проекте.
Тройка недорогих и довольно неплохих радиаторов EK.
Небольшая инструкция или то, как я это видел, надеюсь, помидорами не закидаете.
Разбираем каждый радиатор полностью, для чего? Я буду их красить и попутно испытывать идею с подсветкой.
Брем пару полосок оргстекла, они будут выполнять роль рассеивателя.
И берем светодиодную ленту.
Заминаем крайние ряды гофроленты.
И готовимся к установке ленты с рассеивателями. С двух сторон, как на фото ниже.
Раз, два, три - радиатор гори! Вот результат, мне нравится.
Убедившись, что это получается интересно проделываю эту операцию с остальными радиаторами.
И пакую корпусы радиаторов на покраску.
Материнская плата и процессор
Я выбрал ASUS ROG Maximus IX Formula не потому, что ASUS ROG Maximus IX Extreme еще не появилась в России. А потому что у нее был ватер VRM, имеющий идеальное для меня расположения отверстий под фитинги с резьбой G1/4, позже вы поймете, о чем я говорю. И еще у нее есть броня, которая отправится на перекраску.
Хочу сказать, что знакомство с Maximus IX Formula меня порадовало, очень хорошая материнская плата, была бы она только для X99.
Огромное спасибо Владу Захарову за отборный процессор Intel Core i7-7700K, который может @5100 МГц при 1.26 В.
Компоненты СЖО
Резервуар BARROW 270MM LFPG65-V3TGB очень порадовал внешним видом и качеством.
Топ EK-XTOP REVO D5 – PLEXI очень понравился мне за то, что хорошо гасит вибрацию и шум D5ой.
Установлен он будет в левом нижнем углу.
Самое время сделать небольшую примерку.
Давно ждущий своего часа водоблок Bitspower Summit EF Ice Black (Intel, Acrylic) (BP-WBCPUIAC-BKMBKIBK). Думаю, он впишется сюда как нельзя лучше.
И водоблок для ASUS ROG STRIX GTX1080 Bitspower GTX 1080 ROG Strix Acrylic Limited Edition (Clear) BP-WBV1080ARS-RGB5/
Его пластиковая накладка пойдет на покраску.
Подготовка к покраске
Это очень значимый момент для проекта, так как после него пути назад уже нет, а это значит то, что здесь нельзя ничего упустить.
Первым делом снимаем пластиковый кожух с ASUS ROG Maximus IX Formula.
Снимаем подсветку.
Отклеиваем ROG лого, чтобы сохранить.
И рассеивать над IO панелью.
Еще на покраску отправится водоблок, Bitspower Summit EF Ice Black, в отверстия под фитинги вкручиваем обычные заглушки.
С резервуара снимаем металлические кольца.
Туда же кольцо от топа ЕК.
Все готово к покраске.
Покраска
Больше всего времени ушло на подготовку передней и верхней панелей корпуса.
Было много лишнего герметика, который пришлось убирать, так как шпаклевка отказывалась вставать на место.
Передняя и верхняя панели окрашены в черный матовый.
А все остальные делали, включая корпус, должны стать черными с блестками под три слоя лака.
Ну что же, вот и самое приятное, начало сборки проекта. Вместе с этим наслаждаемся результатом покраски.
Результат покраски и сборка
Мне хотелось уделить максимальное внимание деталям, и, как выяснилось в конце, я даже немного перестарался. Но на данном этапе такие мысли даже не приходили в голову.
Резервуар, конечно, преобразился, но заметно это только при близком рассмотрении. Хотя моей целью было сделать его менее выбивающимся из общей композиции и это получилось.
Та же цель была и с кольцом от топа ЕК.
Теперь настало время преобразить фулкавер Bitspower
И вот, наконец, самый большой участник покраски и самый сложный. Внутренний каркас корпуса.
Отражение с помощью трех слоев лака с обратной стороны получилось таким, как мне и хотелось.
Теперь аккуратно приступаем к нарезке резьбы.
И устанавливаем направляющие струн.
И о результате покраски радиаторов, и о провале с создания видео ролика о них. Проект я собирал в свободное от работы время, когда дети спали, в общем, как правило, я торопился и все материалы о сборке радиаторов и о том, как они светятся, я попросту где-то потерял.
Но в любом случае, что-то да осталось.
Покраска корпуса радиаторов удалась.
Кожух материнской платы получился менее удачно, есть пару коцек, но все же результат весьма неплохой.
Устанавливаем подсветку и ROG лого на места и собираем.
Процессорный водоблок, а точнее его покраска удалась.
Небольшая примерка и много фоток:
SSD накопитель и оперативная память
По задумке я решил отказаться от твердотельного накопителя SATA в сторону M.2 и в качестве недорогого решения я решил использовать HyperX Predator на 240Gb.
Накопитель будет спрятан под кожухом материнской платы, благо он не горячий, проблем с перегревом не стоит ждать.
И вот как раз тот момент, когда внешний вид радиатора оперативной памяти для меня стоял на первом месте. Четыре черных модуляHyperX FURY общим объемом 32 Гигабайта.
Теперь небольшая галерея всего этого. Жаль, снимки не передают того, как переливаются блестки.
Нашлась пара фото с радиаторами.
Видно, что радиаторы ЕК сильно преобразились.
Вентиляторы
Ох, как я влюбился во внешний вид вентиляторов CoolerMaster Master Fan Pro Air Pressure! И как раз с ними и произошел курьез. В марте я точно решил какие будут вентиляторы, зафиксировал, что стоят они 700-800р, и со спокойной душой почему-то не купил их. За две недели до завершения конкурса они пропали из магазинов Красноярска, есть только под заказ 15дней и по 1300-1600р. А мне их надо 9. Очень неприятно было осознавать, что в марте я мог их взять за эти деньги почти 20шт. Но вся боль была не в бешеной стоимости, а в том, что их всего по 2 шт…
Как я выкрутился? Нашел их в Регарде, по 960р, но у Регарда на тот момент не было доставки в Красноярск, мол, езжай в столицу, забирай. Благо мир не без добрых людей, спасибо Евгению Бычкову, он выручил меня.
В общем, вентиляторы у меня, я ими доволен, и пора бы их поставить на свое место.
Как же они круто смотрятся, плюс тихие и производительные, как раз для радиаторов.
Подготавливаем подсветку в нижней части корпуса, за радиатором.
За самой тонкой 360кой, которая встанет как раз там, внизу.
Крепим 420 мм радиатор и три 140 мм CoolerMaster Master FAN PRO Air Pressure.
Все это мы делаем вместе с сыном, уж очень ему понравилась часть сборки проекта с вертушками.
Устанавливаем верхний радиатор и три 120ки.
И думаем, как бы это все запитать. Изначально я хотел повесить на корпусный реобас все 9 вертушек, но он не потянул, надо бы его доработать, а на это нет времени.
В общем, тема с вентиляторами почти завершена, в процессе сборки я додумываю, как их правильно запитать…
Подсветка радиаторов в действии
Вот Хорошие кадры, отображающие то, какой результат получился с подсветкой радиаторов.
Внутреннее убранство и генеральная примерка
С помощью нитки я проверил как будет осуществлено плетение, чтобы немного отвлечься и перейти к следующему этапу.
Следующий этап — это примерка и сборка.
Для начала заменим коннектор на 4pin и натянем оплетку на провод помпы.
Зафиксируем помпу и рез, пока этого достаточно.
Кто-то пилит проект, а кто-то зубрит алфавит!
Вот она красивая формула, ждет своего часа.
Допустил небольшой просчет, не хватило высоты стоек под мать, но это не критично.
А вот и ASUS ROG GTX1080 STRIX, на своем будущем месте.
Подложка под него.
И фулкавер для GTX1080 Strix.
Снимаем рамку, этого требует просчет в результате моей невнимательности со стойками.
И переходим к установке фулкавера.
Семейное фото.
В обзоре материнской платы ASUS ROG Maximus IX Extreme я писал, что причина его неполноценности работа над проектом, так вот фото того вечера, когда тесты на Maximus IX Extreme были завершены.
И вот тут уже началась финальная сборка String Theory.
Как по мне задумка с ночным небом удалась.
Немного полироли.
Фитинги Bitspover.
Доведение до ума подсветки.
И наконец, можно было выдохнуть, так как самое сложно позади, и мы вроде успевали.
Самый долгожданный этап, сборка контура, на самом деле, он был и самым приятным, и признаюсь, трубки я гнул в первый раз. Сразу скажу огромное спасибо за фен камраду ALEX_NIKO.
Как правило, для многих проектов — это финальный этап, но не тут, правда, выход на финишную прямую все-таки есть.
Начать я решил с выхода от резервуара на помпу, гиб простой, красивый, но будет спрятан.
Качество фитингов Bitspower радует, это уже их второй проект.
Далее вход из EK PE360 в резервуар.
Так все просто.
Далее объединяем EK CE420 и EK PE360.
Немного любуемся проектом в лучах майского солнца.
Устанавливаем материнскую плату.
Далее фиксируем видеокарту.
Фитинги на места.
И гнем дальше.
Кстати, инструмент для гибки трубок от XSPC - отличная штука.
Вот и начались сложные изгибы, которые давались далеко не с первого раза.
Приближалась ночь, нервы были на пределе, быстро загнуть трубку от помпы в процессорный водоблок не получается.
И с приятным чувством усталости я решил перенести все это на следующий день.
И он настал, все пошло как по маслу.
После процессорного водоблока соединение идет к ватеру VRM.
От VRM трубка идет к видеокарте.
Создаем первые упорядоченные линии в этом проекте.
От видеокарты уходим на радиатор EK SE 360.
А от EK SE360 идем в EK CE420.
Если подвести итог то тем, что получилось, я доволен, тем более для первого раза.
Последний рывок и скоро финал.
Блок питания
Я выбрал для проекта бывший флагман Cooler Master V1200 Platinum, в те времена, когда эти криптовалютные накрутчики не усложняли жизнь нормальным людям.
P.S Ничего личного, просто товарищи майнеры я из-за вас не могу собрать все проекты, которые хотел. И не надо винить производителей, покупать по десять видеокарт и по три блока питания – ненормально.
Выглядит БП добротно, внутри вентилятор с той же крыльчаткой, что и выбранные мной для проекта Master FAN PRO.
Про его характеристики и возможности говорить я не буду, на это есть обзор «Тестируем три блока питания высокой мощности: Cooler Master V1200 Platinum, Chieftec GPM-1250C и EVGA SuperNOVA 1200 P2»
Всего за двоеных проводов в колодке 24Pin оказалось 4 шт.
Чуть моддинга, переклеим наклейку.
Эти фотки были сделаны еще в далеком марте, когда я был левшой. И вот в таком состоянии я сделал добрую часть проекта, даже умудрился поработать дремелем.
А вот свое место Cooler Master V1200 Platinum занял только почти через 2,5 месяца, мы к этому еще вернемся.
Обшивка
Контур собран, все на своих местах, добиваем подсветку и ставим обшивку.
Первой пойдет передняя панель.
Следом за ней устанавливаем боковины и ножки.
Тут надо быть максимально аккуратным, чтобы не повредить покрытие.
И все это я делаю по-прежнему по большей части одной рукой, после операции возникли осложнения и кость снова торчит, поднимать более 5 кг правой рукой я не могу.
Несмотря на все препятствия, все получилось.
Повторяем то же с правым боком.
И вот почти собранный Cooler Master Cosmos II стоит на том же месте, с которого начиналась его разборка.
На данном этапе я проверил все соединения подсветки.
И проверил ее работоспособность, на удивление, материнская плата ASUS ROG Maximus IX Formula держала больше 5 метров ленты на себе, не пришлось даже добавлять усилитель.
Пока проверял ленту, поставил на место верхние панели.
Шаг вперед и два назад, снимаем один из радиаторов.
Но после возвращаем все назад и любуемся результатом.
Дверцы
Мне изначально хотелось что-то сделать со стоковыми дверьми или вообще заменить их. Выбрано было второе, и тут хотелось сделать не как все.
Посмотрев кучу проектов с Cooler Master Cosmos, я понял, что мало кто заморочился сделать полностью прозрачные дверцы и повторить их оригинальную форму.
Были сняты размеры со стандартных дверей.
Подобран материал, оргстекло 10 мм.
Я его отправил на лазер.
А после сделал гиб на струне, с помощью куска ДВП, просто загнул/поднял немного вверх и зафиксировал.
Результат пока радует, осталось примерить.
Пока еще замотанные в пленку двери смотрелись хорошо.
Пора бы по-настоящему примерить дверцы. Сначала снимем фурнитуру со старых дверей.
Пересадим на новые.
Примерим.
Поставим пластину с замком.
И повторим все со второй дверью.
Результат смотрите в финале.
Струны
Одна из главных частей проекта и причина провала, по моему мнению. Я решил использовать кабель AWG18 в тефлоновой оплетке, хотя изначально планировались провода в обычной серой оплетке, но в последний момент передумал и заказал 97 метров этого чуда в тефлоне.
С протяжкой и обжимкой проводов не было проблем, все просто.
Сначала был запущен верхний ряд 8 подводов питания CPU.
Процесс обжимки проводов без оплетки прост, за инструмент спасибо камраду ALEX_NIKO.
И вот на этом этапе и началось все самое неприятное, провода, как оказалось, сложно натянуть из-за не достаточной жесткости крепления, а, казалось бы, сталь 2 мм.
В общем, струны вяло болтались, а не натягивались.
Дважды пересобранные провода были довольно сильно деформированы.
О реализации задумки, как мне хотелось, я уже даже не думал, просто смирился с тем, что слил проект по своей неопытности.
Но работы мы продолжали.
Приступив к третьему переплетению, было решено использовать пластиковые держатели. Которые надо было сделать быстро и оставалось всего 5 дней до сдачи проекта.
Пока мы делали держатели, а за это спасибо Антону, я доплел эти нити…
Результат уже увидите в финале.
Заправка
Для заправки используется самая обычная бесцветная жидкость EK.
Побольше салфеток (туалетная бумага) и воронка из огромного шприца и шланга.
Немного не бодрых нитей…
И пробный старт удался.
А вот тут уже результат с пластиковыми вставками. Нити стали немного ровнее, но все-таки, не так как хотел.
Ура! Все получилось, проект был сдан вовремя. Спасибо всем, кто был рядом, мы сделали все, что могли, но проект не попал в призы. Хотя, на мой взгляд, результаты конкурса Case Mod World Series 2017 вышли странные, но речь не о нем, а о нашем проекте.
Он завершен, и то на сколько у нас получилось, оценить можете только вы, дорогие читатели, я же в свою очередь хочу выразить благодарность всем тем, кто был рядом и помогал! А главное – Антону Осипову – моему напарнику и другу, без него проект бы свет не увидел.
Теперь о наших просчетах, а точнее моих, Антон тут не при чем. Во-первых, использовать провода в тефлоновой оплетке было не лучшей идеей, поскольку с ними работать сложно, и, это стало, по моему мнению, главной причиной провала. Кроме того, уделив много внимания деталям, я не выделил самого главного… Так что пролетев мимо всех призовых мест на Case Mod World Series 2017, мы заработали нехилый осадок и финансовую депрессию, ведь времени и денег все это забрало много.
P.S. Это видео было сделано за двенадцать часов до закрытия конкурса, отдельный респект за создание камраду Alexander Drepak, который снимает тюнинг тачек и чуть-чуть моддинг компов.
После того как он отснял, я принялся делать фото, и то, что у нас получилось, мне стало нравиться все больше. Новые снимки представлены в следующем разделе.
Фото, часть 1
Фото, часть 2 (с установленными дверцами)
Фото, часть 3 (подсветка в темноте)
А что же с проектом сейчас? У нас было два варианта: оставить все как есть (и дальше ныть из-за своей криворукости) или сделать как планировалось. В итоге перфекционизм взял вверх! Для тех, кто дожил и сумел пересмотреть сию кучу снимков, представлю маленькое видео:
Мы взялись за его переделку, и конечный результат был представлен на выставке Игромир 2017, на стенде ASUS ROG. Помимо него, там же демонстрировалось еще два проекта чистых кастомов. Ворклог одного из них:
На этом пока все.
