Видеокарта ASUS ROG Strix RX 580 линейки Republic of Gamers выделяется на фоне не только одноклассников, но и представителей собственной серии. Новинка базируется на оригинальной печатной плате с усиленной подсистемой питания и системой охлаждения, использованной на топовом решении из соседнего лагеря – ROG Strix GeForce CTX 1080 Ti.
Добавим к этому множество фирменных технологий, улучшающих качественные характеристики продукта, и мы получаем одну из лучших моделей в стане AMD.
Кроме того, разработчики постарались «выжать» из графического процессора Polaris 20 все соки, снабдив при этом видеокарту всеми соответствующими функциями.
Данные улучшения позволяют ASUS ROG Strix RX 580 функционировать при рекордных параметрах, демонстрируя высокий уровень производительности при низком уровне шума и нагрева.
Полное название: ASUS ROG Strix RX 580 8G, код производителя: ROG-Strix-RX580-O8G-Gaming.
Видеокарта ASUS ROG Strix RX 580 попала к нам в лабораторию в черной упаковке без опознавательных знаков. В подобном виде рассылались лишь образцы, предназначенные для обзоров, а розничные модели получат яркую и узнаваемую полиграфию линейки Republic of Gamers.
Коробка достаточно габаритна. Внутри видеокарта и комплект поставки помещены в мягкий материал, уберегающий содержимое при транспортировке.
В набор аксессуаров входит:
Модель ASUS ROG Strix RX 580 продолжает историю именитой серии, представители которой выполнены в черных тонах и оснащены массивной системой охлаждения. Разработчики не оставили без внимания ни один аспект, обеспечив качество исполнения на высоком уровне.
Знакомство с видеокартой начинается с того, что она бережно защищена от «внешних раздражителей»: в антистатическом пакете, с пленкой и защитными колпачками на интерфейсах и разъемах.
Начнем мы с главного достоинства ASUS ROG Strix RX 580 – системы охлаждения. Она построена с использованием крупного двухсекционного радиатора и трех вентиляторов диаметром 92 мм каждый. На слайдах компании ASUS мне не удалось выявить собственное наименование СО, однако других тонкостей и деталей указано предостаточно.

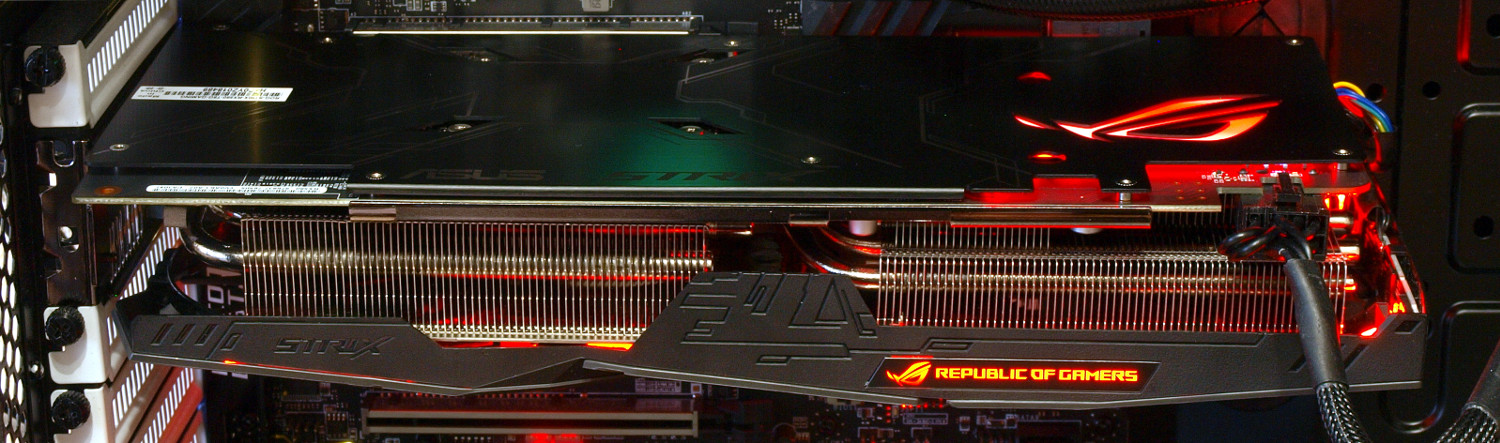

Декоративный пластиковый кожух кулера получил множественные изгибы и прорези, которые служат пространством для настраиваемой RGB подсветки ASUS Aura. Последняя отлично гармонирует и настраивается в общий такт с материнской платой и подключенной периферией, поэтому любители моддинга будут в восторге.
На обратной стороне нас встречает массивный «бэкплейт», которого тоже коснулась рука дизайнера. Геометрические рисунки и ромбовидные отверстия для крепления кулера сопровождены логотипом Republic of Gamers в передней части. Он является элементом декора с подсветкой ASUS Aura.
Интерфейсная панель переработана и отличается от референсной модели. Видеокарта получила следующие видеовыходы:
Поддерживаются следующие разрешения:
Дополнительное питание ASUS ROG Strix RX 580 обеспечивает один восьмиконтактный разъем на краю печатной платы. Два светодиода, белый и красный, сигнализируют об исправности подключения.
Левее расположены шесть точек замера напряжений, что понравится энтузиастам и оверклокерам, но подписи размещены с обратной стороны PCB, и более детально к ним мы вернемся позже.
Габариты ASUS ROG Strix RX 580 являются одним из недостатков модели. По-другому и быть не могло, если вспомнить о том, что в систему охлаждения вошли три 92 мм вентилятора.
Длина видеокарты составляет около 297 мм, ширина – 134 мм, в системном блоке она перекроет два с половиной слота расширения.
Конструкция системы охлаждения ASUS ROG Strix RX 580 является одной из особенностей модели и заслуживает отдельного внимания. Несмотря на огромные размеры и массу, она фиксируется лишь четырьмя подпружиненными винтами в области графического процессора, один из которых снабжен гарантийной пломбой.
После детального изучения кулера у меня накопилось такое количество информации, что не знаешь, с чего и начать. Однако попробуем все связать в единое целое.
Во-первых, система охлаждения ASUS ROG Strix RX 580 досталась ей от другого продукта, а именно, ASUS ROG Strix GTX 1080 Ti. Представьте, какой потенциал при этом получает модель с уровнем TDP 150 Вт при использовании кулера топовой видеокарты с TDP 250 Вт? Это ярко показывает и фотография основания, на которой стойки снабжены двойным креплением. Отметим, что на данный момент существует лишь два графических ускорителя с подобной СО.
Во-вторых, применена напаянная медная никелированная пластина. Компания ASUS пересмотрела свои взгляды для топовых решений и отказалась от прямого контакта, что благоприятно скажется на снижении температуры GPU.
Основание радиатора обработано до зеркального состояния. Вспоминаются процессорные системы охлаждения таких производителей, как Noctua и Thermalright.
Однако с тем лишь отличием, что оно лишено неровностей и горбов. В итоге в общем зачете отмечаем безупречную обработку основания. Данная технология получила наименование MaxContact и направлена на повышение эффективности теплопереноса.
Охладитель представляет собой двухсекционный радиатор толщиной два с половиной слота, такое решение увеличивает полезную поверхность на 40% в сравнении с двухслотовыми моделями.
Он набран 129 алюминиевыми никелированными пластинами, которые пронизывают шесть тепловых трубок диаметром 6 мм каждая. Все соединения тщательно пропаяны.
Да и сам кожух оказывается не так прост. Он маскирует две светопроводные линии подсветки и накрывает активную часть охлаждения.
Последняя представлена тремя вентиляторами диаметром 92 мм, ширина крыльчатки – 87 мм. Производитель – Everflow, модель T129215SU, сила тока 0.5 А при напряжении 12 В, скорость вращения – 0 – 3700 об/мин. Они являются очень тихими до 1100 об/мин и тихими до 1550 об/мин.
Печатную плату накрывает единая теплораспределительная пластина, играющая роль плоского радиатора. Она контактирует с силовыми элементами и микросхемами видеопамяти.
Как вы понимаете, этого было бы недостаточно для охлаждения зоны VRM и разработчики вышли из положения интересным образом, расположив между пластиной и основным радиатором еще одну термопрокладку.
Конструкция получается, мягко говоря, не самая лучшая, но зато она позволяет хоть как-то отводить тепло от силовых транзисторов.
Остальной термоинтерфейс представлен голубой термопрокладкой по всему периметру. Отметим хорошую прижимную силу.
В завершении обратим взор на «бэкплейт». Из особенностей отметим, что его подсветка получила отдельный коннектор, а отвод тепла от печатной платы в данном случае не задействован.
Видеокарта ASUS ROG Strix RX 580 построена на оригинальной печатной плате черного цвета. Часть PCB остается неиспользованной, однако расширение текстолита позволило инженерам разместить подсистему питания в один ряд и закрыть выступающую часть системы охлаждения.
Элементная база соответствует концепции Super Alloy Power II и включает исключительно качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Компания заявляет о применении полностью автоматизированного процесса сборки ASUS Auto-Extreme Technology, что повышает качество и надежность видеокарты и исключает человеческий фактор.
Сердцем героя обзора стал графический процессор Polaris 20 XTX, произведенный по 14 нм техпроцессу на 9-й неделе 2017 года. Он включает 2306 шейдеров, 32 блока растеризации и 144 текстурных блока.
Подсистема питания построена по усиленной схеме «7+1+1», в которой семь фаз отведены на графический процессор, по одной на видеопамять и микросхему PLL.
За управление и регулировку напряжения отвечает фирменная микросхема – ШИМ-контроллер DIGI+ VRM ASP1300.
ASUS ROG Strix RX 580 оснащена 8 Гбайт видеопамяти стандарта GDDR5. Данный объем набран восемью микросхемами производства Samsung с маркировкой K4G8032FB-HC25.
Тактовая частота составляет 2000 МГц, эффективная частота – 8000 МГц.
Упоминания заслуживают и дополнительные возможности ASUS ROG Strix RX 580.
Коннектор питания окружили точки замера напряжений и два разъема ASUS FanConntect для подключения двух корпусных вентиляторов. Скорость вращения крыльчатки последних будет зависеть от температуры графического процессора.
Тестирование видеокарты ASUS ROG Strix Radeon RX 580 8G проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0 Beta 3.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 24 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
ASUS ROG Strix RX 580 8G получила заводской разгон ядра с 1340 МГц до 1411 МГц при штатном напряжении 1.15 В, в очередной раз демонстрируя, что графические процессоры Polaris 20 построены на доработанной технологии и улучшенном техпроцессе 14 нм. Не каждая Radeon RX 480 сможет похвастаться такими характеристиками. Частота памяти производства Samsung остается эталонной – 2000 МГц.
В режиме простоя вентиляторы останавливаются, данная технология у компании ASUS носит название «0dBA Fan». Были получены следующие результаты:

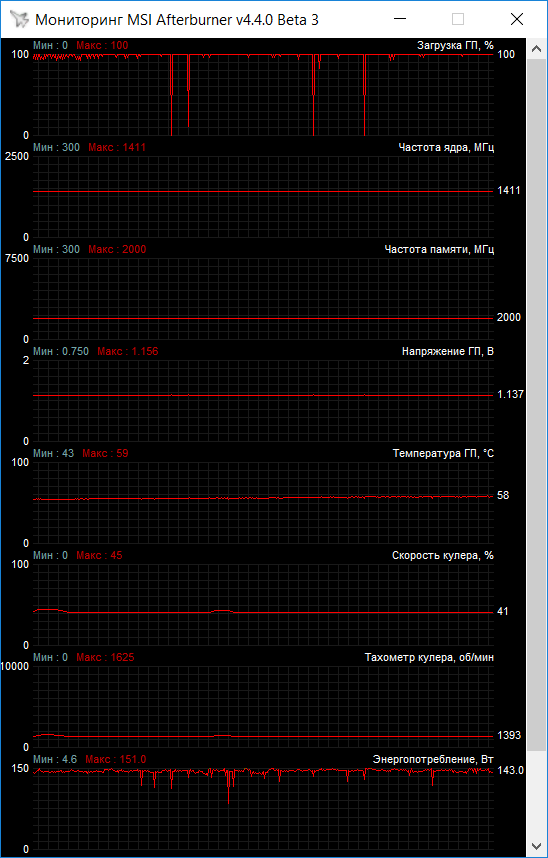

В тесте Heaven Benchmark 4.0 видеокарта ASUS ROG Strix RX 580 проявила себя отлично. На протяжении всей итерации новинка демонстрировала стабильную частоту ядра 1411 МГц, графический процессор едва прогрелся до 57°C, а вентиляторы вышли на свою «крейсерскую» скорость 1350-1400 об/мин.

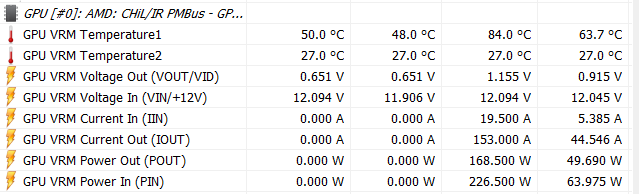

Показания термодатчика VRM из утилиты GPU-Z убрали, однако их по-прежнему можно мониторить в программе HWINFO64. В пике максимальное значение достигло 84°C: это заслуга не самой продуманной конструкции в охлаждении подсистемы питания. Но даже с учетом недостатка температура ниже, чем у протестированных ранее моделей Radeon RX 470/ RX 480.
На очереди тридцать прогонов 3DMark Fire Strike в «тесте устойчивости», которые, как показала практика, оказались превосходной нагрузкой на видеокарты.
Были получены температуры 59°C и 85°C при 1394 об/мин и частоте графического процессора 1411 МГц.
Продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
3DMark Time Spy.
Battlefield 1 – уровень «Сквозь грязь и кровь», миссия «Изо всех сил».
Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
А теперь займемся самодеятельностью
Начиная с версии 2.1.0, утилита GPU-Z научилась считывать скрытые показатели из BIOS, и теперь нет необходимости каждый раз сохранять прошивку и открывать редактор.
На что сразу стоит обратить внимание – уровень TDP повышен до 180 Вт, а температурный порог ограничен отметкой 65°C. И эти значения видеокарта старается удерживать всеми возможными способами.
Показатель ASIC – 77.4%. Довольно высокое, но не рекордное значение. О поддержке API DirectX версии 12.0 можно и не упоминать.
Скриншот редактора Polaris BIOS Editor 1.4.
Таблица напряжений, которую отлично считывает программа AIDA64. Здесь мы убеждаемся, что для производительного режима при частоте 1411 МГц видеокарте выставлено напряжение 1.15 В.
Вторым заметным преимуществом линейки Radeon RX 570/ RX 580 является их отличный downvolting (понижение напряжения при сохранении стабильности). Меньше 1.15 В при частоте видеоядра 1411 МГц? Серьезно?
Нет, ну правда
А как отреагировала подсистема питания? Минус 10°C.
Пожалуй, хватит тянуть время, посмотрим на настоящую мощь и супер-разгон обновленной версии Polaris. А вот здесь нас ждут нюансы. Потолок разгона сохранен прежним и зависит от конкретного экземпляра.
В случае модели ASUS ROG Strix RX 580 удалось поднять частоты ядра и памяти до соответственно 1465 МГц и 2150 МГц при напряжении 1.2 В. Такой щадящий режим был вызван тем, что утилиты отказывались повышать напряжение выше 1.21 В: оказалась бессильна и программа Wattool. Видимо, где-то стоит защита.
В популярном бенчмарке производительность возросла на 5%.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Графический процессор Polaris 20 это не просто переименованный, но доработанный GPU, ставший базой для линейки Radeon RX 570/ RX 580. В числе его основных достоинств – повышенные тактовые частоты и хороший потенциал для снижения напряжения.
Впрочем, рядовому пользователю такие тонкости ни к чему, а геймеры будут рады повышенному уровню производительности. В разрез общему мнению стоит отметить, что и потребление по показаниям ваттметра не повысилось, а снизилось в среднем на 15-30 Вт при идентичных с Radeon RX 480 значениях напряжения и частотах. В таком случае можно утверждать одно – модели Radeon RX 570/ RX 580 лучше предшественников. Однако вернемся к герою обзора.
Видеокарта ASUS ROG Strix RX 580 показала себя превосходно. Топовая система охлаждения с тихими вентиляторами и хорошей эффективностью, усиленная восьмифазная подсистема питания, высокие тактовые частоты и расширенные возможности для настройки позволяют назвать ее отличной моделью. Мириться придется лишь с возросшими габаритами, которые помешают установить новинку в бюджетный корпус; впрочем, последние и не рассчитаны на видеокарты длиной 300 мм.
Наше знакомство заканчивается на положительной ноте. Версию ASUS ROG Strix RX 580 можно рекомендовать геймерам, которые не идут на уступки и рассчитывают на покупку видеокарты производства AMD. А отличные характеристики в связке с производительной системой охлаждения делают модель ASUS отличным выбором при покупке.
Выражаю отдельную благодарность в подготовке материала donnerjack.
