Лаборатория Overclockers.ru продолжает знакомить читателей с новинками компании Aerocool. Совсем недавно мы протестировали нашумевшую модель из серии Project 7 – Aerocool P7-C1.
Теперь же в наши руки попал более доступный вариант, выполненный в том же форм-факторе – Aerocool LS-5200. Он входит в серию корпусов Liquid Solution, которые созданы специально для тех, кто планирует использовать системы жидкостного охлаждения.
Несмотря на то, что герой обзора позиционируется производителем совсем в другой ценовой сегмент, его шасси во многом похоже на используемое в Aerocool P7-C1, поэтому по ходу дела мы будем их периодически сравнивать. И первое отличие заключается в меньшем числе модификаций – их всего две, в черном и белом цветовом исполнении. Нам достался черный вариант.
На первый взгляд перед нами типичная «средняя башня», предназначенная для установки системных плат стандарта ATX, Micro-ATX и Mini-ITX. Чем же она способна удивить?
Aerocool LS-5200 поставляется в коробке средних размеров, габариты которой – 270 x 460 x 580 мм, масса – чуть более семи килограммов. Оформлена она непритязательно: на неокрашенном картоне нанесено схематичное монохромное изображение корпуса и рекламный текст.
Коробка не снабжена вырезами на торцах, но ее скромные размеры не составят затруднений при транспортировке с помощью ручки из скотча.
На торце приведены спецификации на двенадцати языках. По замыслу производителя, они должны включать русский язык, однако в нашем случае он отсутствовал. Такой вот забавный казус.
Внутри корпус, как обычно, закутан в полиэтиленовый пакет, и зажат между пенопластовыми фиксаторами. Материал достаточно качественный, не ломался и не крошился при распаковке.
Комплект поставки упакован в маленькую коробочку из гофрированного картона, по размерам она соответствует жесткому диску 3.5" и скрывается в салазках внутри корпуса.
В ней находится всего один пакетик, который содержит пять пластиковых стяжек и все необходимые винтики.
Руководство пользователя представляет собой изрядно помятый листок А4 из очень тонкой бумаги с текстом на обеих сторонах. Приведем скан одной страницы, дабы составить представление:
Инструкция, размещенная на сайте компании-производителя и доступная по соответствующей ссылке, полностью идентична вложенному в комплект листку. На тех же двенадцати языках нам объясняют, что это именно руководство пользователя. Вся остальная информация приведена лишь на английском языке.

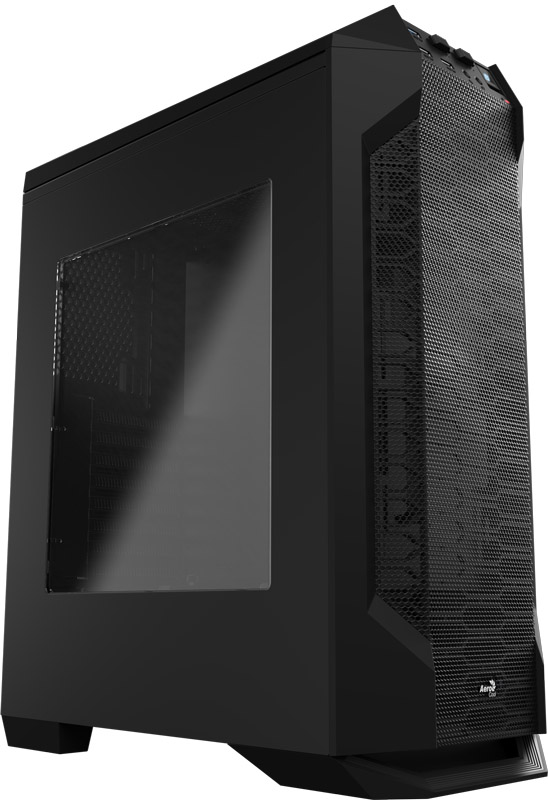

Начнем раздел стандартно – с фотографии для прессы:
На мой непритязательный взгляд, новинка Aerocool выглядит достаточно привлекательно.
Передняя панель пластиковая, большая ее часть затянута черной металлической сеткой с пылевым фильтром.

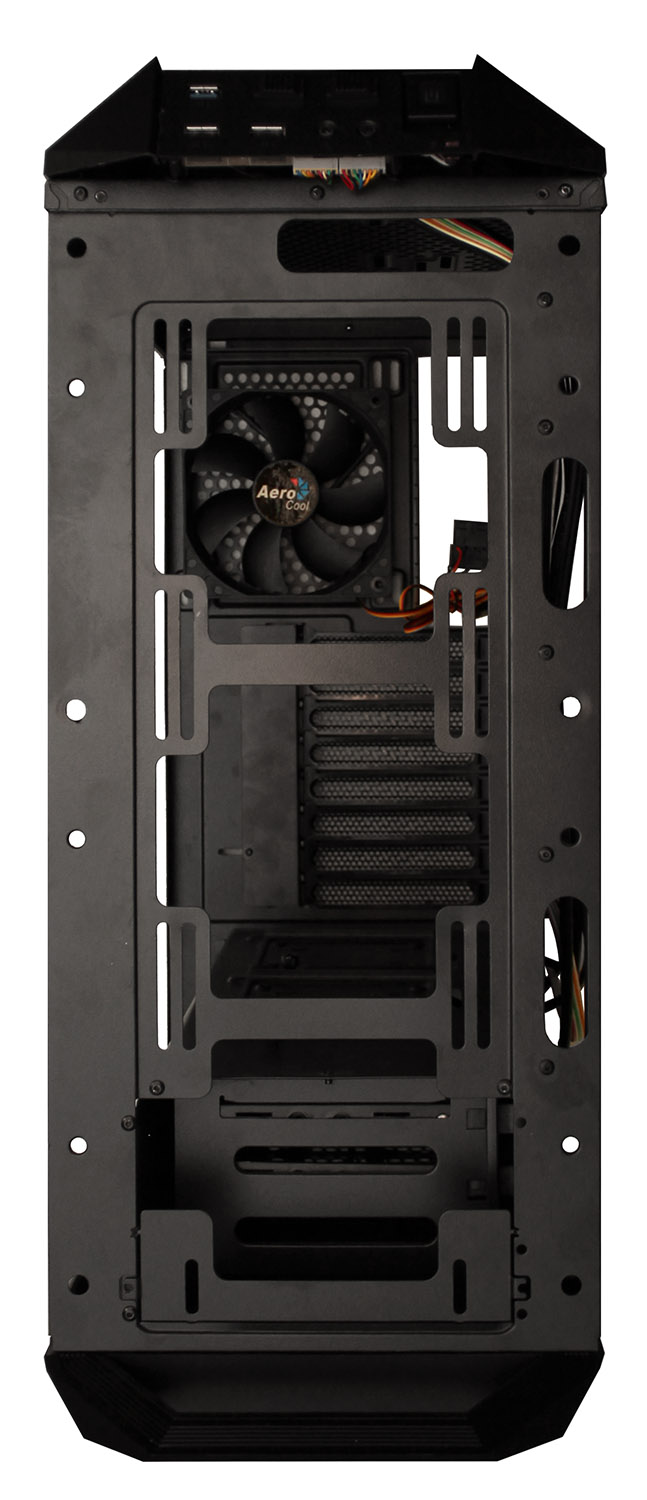

Она легко снимается, после чего можно обнаружить посадочные места для трех 120 мм или двух 140 мм вентиляторов (в штатную поставку не входят). Кроме того, взамен их можно установить радиатор системы жидкостного охлаждения.
Фильтр в данном случае нельзя снять, он является частью фронтальной панели. Тем не менее, это не является проблемой, поскольку панель легко промыть для того, чтобы избавиться от скопившейся пыли.

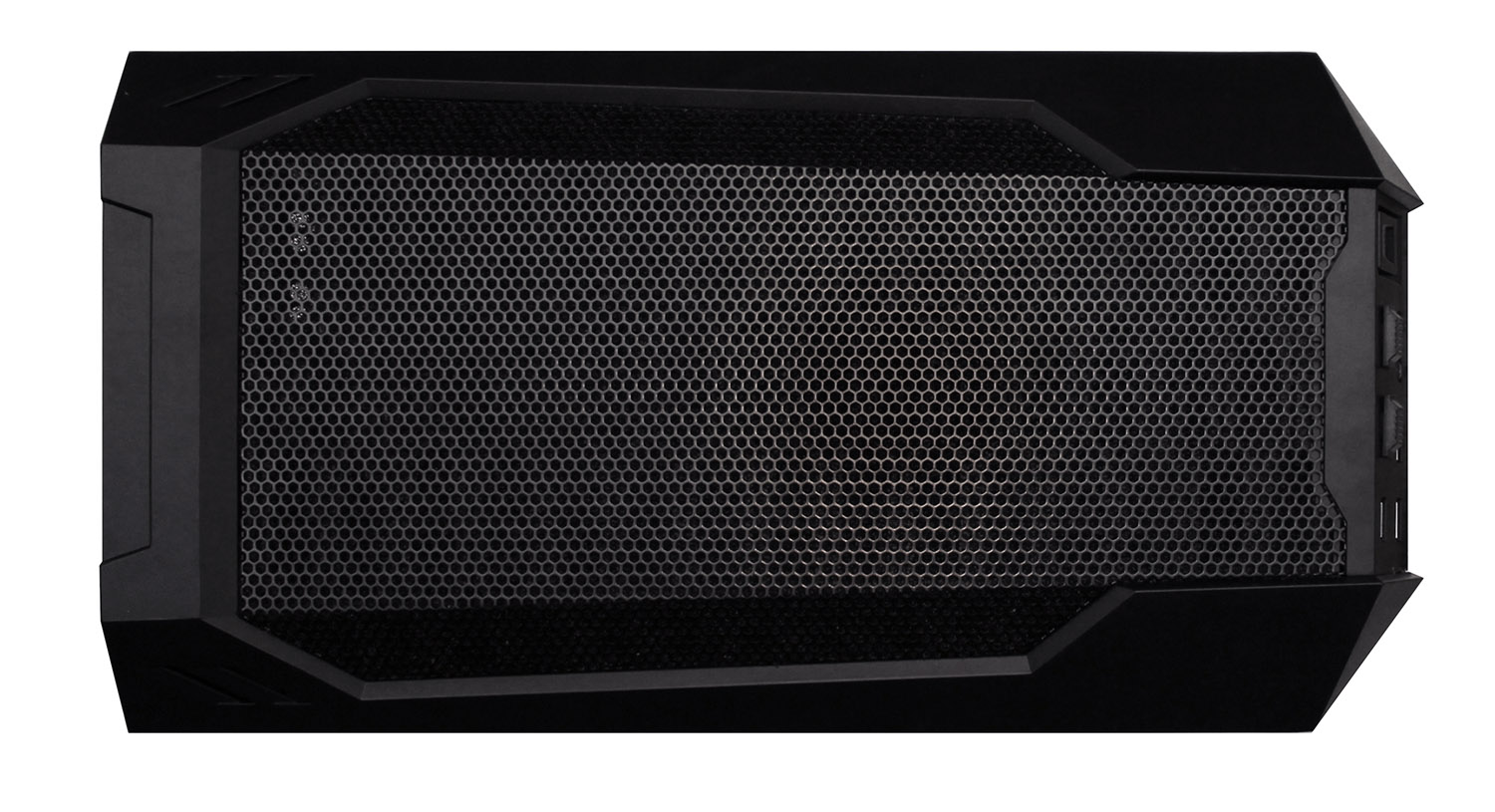

Верхняя панель выполнена из того же пластика и затянута металлической сеткой. В передней части размещен блок управления.

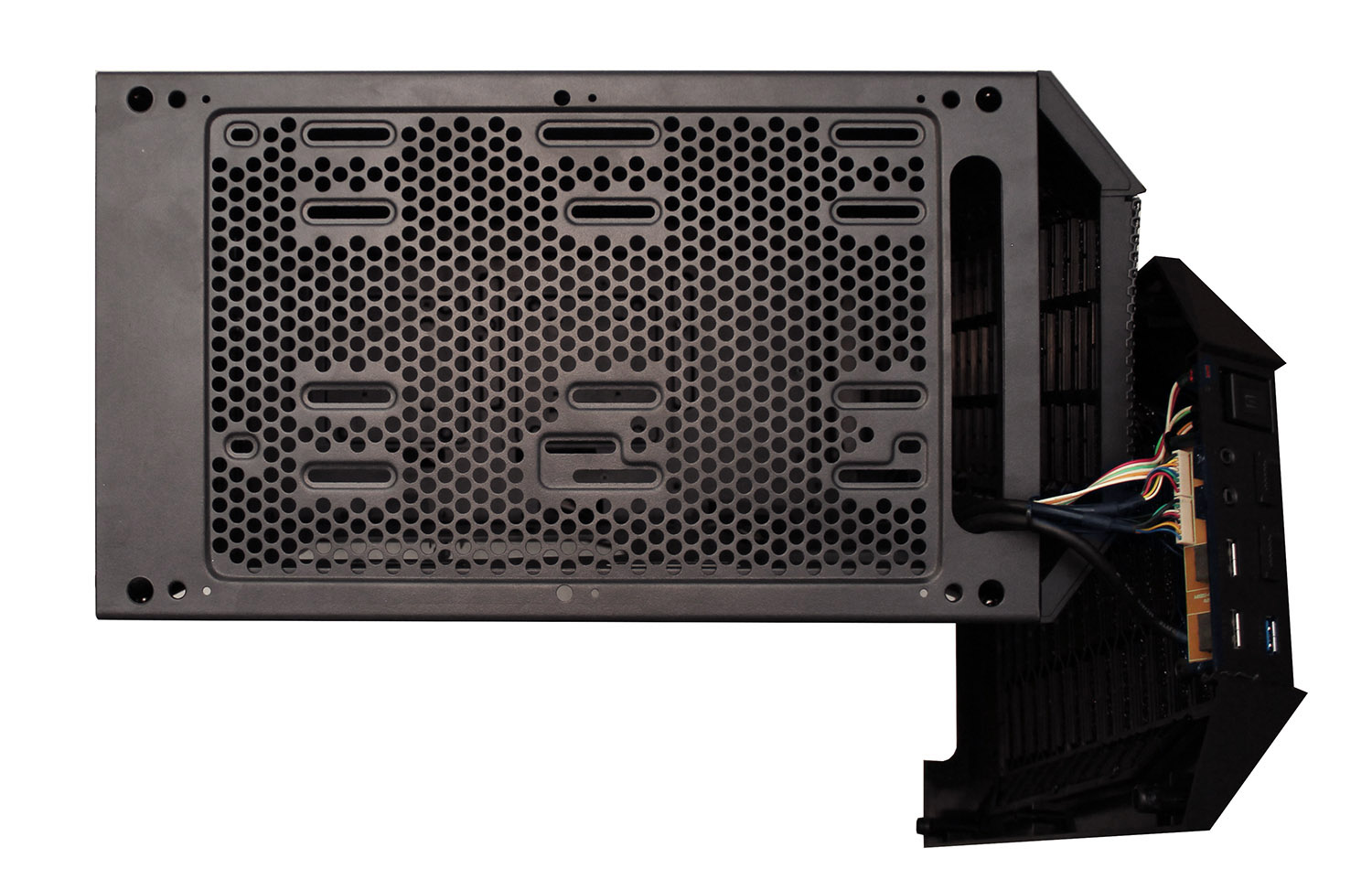

После ее снятия мы получаем доступ к посадочным местам для двух 140 мм или 120 мм вентиляторов, либо радиатора системы жидкостного охлаждения.
Из-за того, что блок управления смонтирован на передней панели, нельзя просто так взять и отнести ее «в помывку». Перед этой процедурой придется отсоединить все кабели от материнской платы, а затем проявлять осторожность, чтобы влага не попала в блок управления.

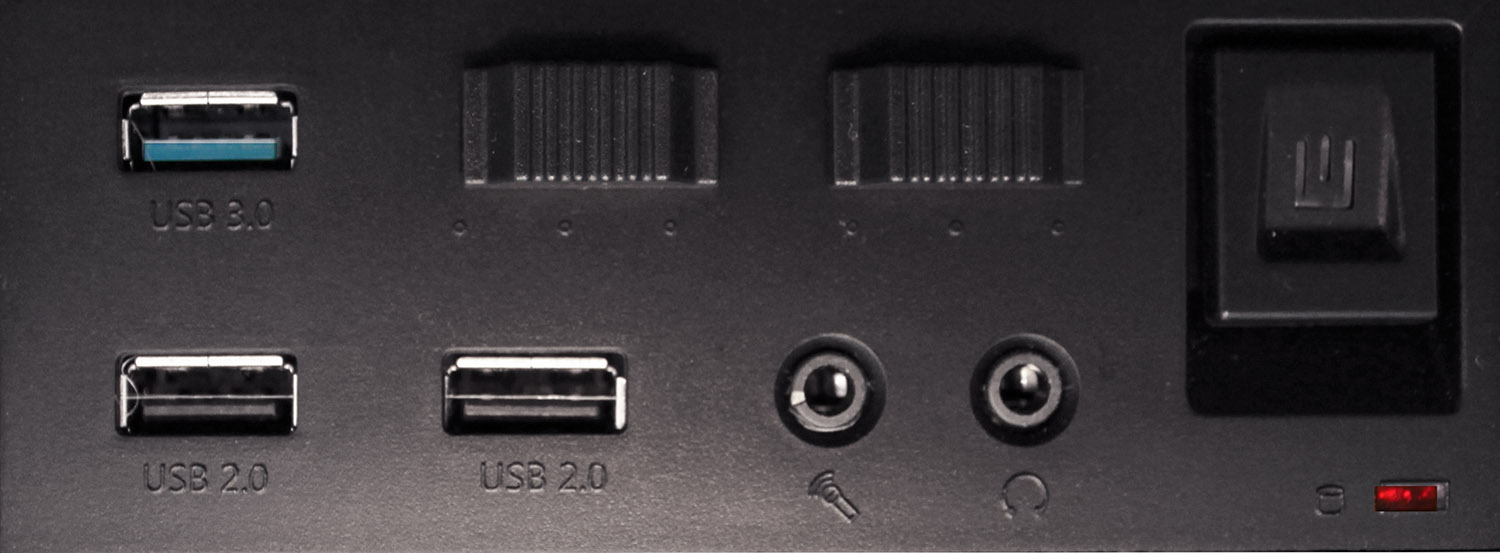

Теперь пару слов о последнем. В верхнем ряду слева-направо находятся порт USB 3.0, два переключателя оборотов вентиляторов, кнопка питания, совмещенная со светодиодным индикатором; в нижнем ряду – два порта USB 2.0, разъем микрофона и наушников, красный светодиодный индикатор активности дисковой подсистемы.
Мне не очень понравились тактильные ощущения от нажатия кнопки питания. Ее ход слишком большой.

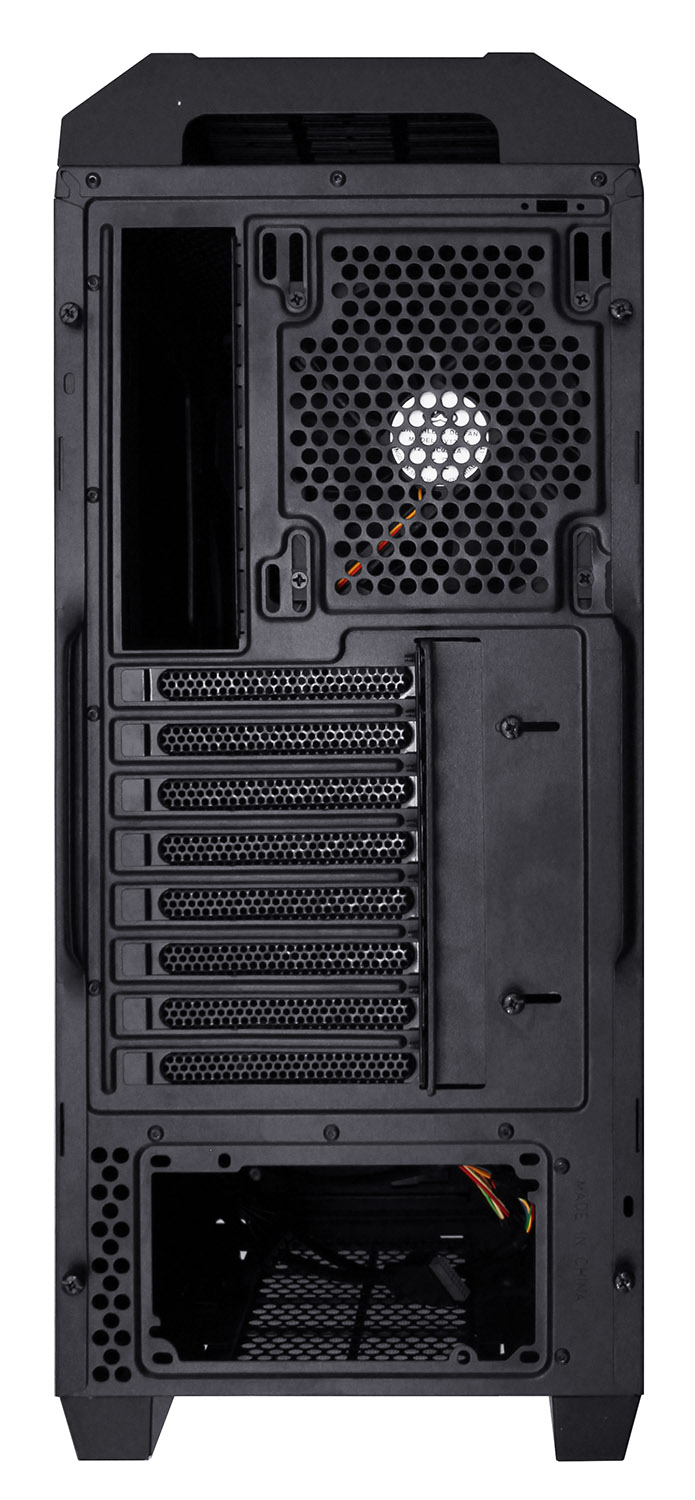

Сзади все стандартно для компоновки с нижним размещением блока питания. Над его посадочным местом располагаются восемь слотов расширения с металлическими заглушками.
Выше предусмотрен вырез для коммуникационных портов материнской платы и место для 120 мм вытяжного вентилятора, входящего в комплект поставки. Опционально его можно заменить на 140 мм модель.
На дне корпуса видно вентиляционное отверстие для блока питания, закрытое пылевым фильтром. Высоты ножек достаточно, чтобы обеспечить хорошую вентиляцию для БП и не беспокоиться за его возможный перегрев.
Пора продемонстрировать нижний пылевой фильтр:
Боковая стенка снабжена акриловым окном.
Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства Aerocool LS-5200.
Внутри корпус во многом напоминает Aerocool P7-C1. Шасси выполнено из качественной стали толщиной 0.6 мм, но его конструкция несколько упрощена. Впрочем, двухсекционный дизайн сохранен, блок питания полностью отделен от остальной системы.
Над секцией БП расположен отсек материнской платы. Вырез в поддоне за процессорным разъемом не такой крупный, как в случае старшей модели, но все же должен позволить устанавливать прямо в корпусе системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны системной платы).
Система организации кабелей практически идентична таковой в Aerocool P7-C1 и состоит из большого вертикального отверстия, пары отверстий под верхней гранью и пары отверстий в нижней части. В прошлый раз она показала себя исключительно удобной, но не упростили ли ее в данном случае? Это выяснится при сборке системы.
Заглушки слотов расширения прикручены обычными винтами, но так же, как и в модели из серии Project 7, присутствует скользящая планка. Она фиксируется двумя винтами с накатанной головкой и закрывает место крепления плат расширения, несколько улучшая эстетику.
На крышке нижнего отсека располагается пара универсальных салазок для твердотельных накопителей или жестких дисков формата 2.5" или 3.5".
Приведем снимок обратной стороны корпуса в открытом состоянии. Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы организации кабелей.
В нижнем отсеке скрывается корзина на три жестких диска формата 3.5". А с обратной стороны находятся две оснастки для установки SDD или HDD формата 2.5", которые крепятся к шасси винтами с накатанной головкой.
Еще два накопителя 2.5" можно прикрепить напрямую к шасси друг над другом, ближе к передней части корпуса.
Конструкция самих салазок незатейлива:
Таким образом дисковая система Aerocool LS-5200 может включать шесть накопителей 2.5" и три диска 3.5".
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
В корпусе Aerocool LS-5200 собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить достаточно габаритные комплектующие: видеокарту длиной до 346 мм (или 371 мм при отсутствии передних вентиляторов) и процессорную систему охлаждения высотой до 170 мм. Правда, максимальная длина блока питания ограничена 160 мм.
Системная плата в Aerocool LS-5200 устанавливается на стандартные шестимиллиметровые стойки, которые в штатной поставке не вкручены в поддон заранее. Для вкручивания стоек в комплекте присутствует пластиковая головка. Винтов с накатанной головкой для крепления материнской платы в комплекте не предусмотрено.
Блок питания устанавливается самым обычным образом. Затем крепим жесткие диски:
Салазки для накопителей 3.5" просто натягиваются на «винчестеры», для установки первые нужно немножко разогнуть. Накопители форм-фактора 2.5" крепятся винтиками. В корзину салазки задвигаются не очень уверенно, с первых трех попыток они заходили в нее криво. Для крепления твердотельных накопителей предусмотрены винты с накатанной головкой.
Данный корпус так же, как и Aerocool P7-C1, не позволяет установить привод оптических дисков или другое устройство 5.25" типа контроллера вентиляторов. Но, на мой взгляд, в век цифровой дистрибуции наличие привода уже не так актуально (в отличие от портов USB 3.0), так что придираться к этому не будем.
На очереди платы расширения. Здесь не используется безвинтовое крепление, но места крепления плат закрываются декоративной металлической пластиной, которая фиксируется двумя винтами с накатанной головкой.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через длинное вертикальное отверстие кабели проводятся очень удобно. Нужно отметить верхние отверстия, через которые удобно подключается четырехконтактный кабель питания к материнской плате.
Лицевая сторона в плане укладки кабелей выглядит просто прекрасно:
В целом качество изготовления корпуса находится на высоком уровне.
Aerocool LS-5200 с закрытой крышкой:
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения Aerocool LS-5200 состоит из одного фирменного вентилятора Aerocool в задней части за процессорным разъемом, который удаляет нагретый воздух из корпуса. Он выполнен из черного пластика, его диаметр 120 мм, и по виду идентичен таковому в Aerocool P7-C1
Однако система охлаждения в данном корпусе может быть значительно усилена. В передней части можно установить два 140 мм или три 120 мм вентилятора. Еще пару 140/120 мм моделей можно установить на верхней грани.
Таким образом, система воздушного охлаждения корпуса Aerocool LS-5200 может включать до шести вентиляторов. Производитель рекомендует три передних установить на вдув, а два верхних и задний - на выдув.
Поддержка системы жидкостного охлаждения выражается в возможности установить под передней панелью 280/360 мм радиатор, под верхней панелью - 240/280 мм радиатор.
Включенная система работает ожидаемо тихо. Ведь в ней трудится всего один вентилятор и корпус выполнен из добротной стали толщиной 0.6 мм.
Для наглядности используемые при тестировании Aerocool LS-5200 программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.17.0 («бублик») |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Aerocool LS-5200 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.
Для разогрева видеокарты использовалась утилита FurMark версии 1.18.1.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Aerocool LS-5200 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСудя по результатам тестирования, показатели героя обзора аналогичны Aerocool P7-C1. Это и неудивительно, если вспомнить о том, что шасси обеих моделей очень схожи, а системы охлаждения идентичны.
Что касается стандартного противостояния с открытым стендом, то здесь Aerocool LS-5200 так же, как и старшая модель, уступает несколько градусов в каждом тесте. Однако корпус тестировался в штатной поставке, с одним вентилятором, установленным на задней стенке. И если подойти к сборке системы с умом и задействовать дополнительные вертушки, для которых предусмотрено пять посадочных мест, можно значительно улучшить температурный режим.
По сравнению с версией Aerocool P7-C1 протестированный корпус выглядит и ощущается скромнее, но при этом инженеры сохранили и двухсекционный дизайн, и схожую систему организации кабелей. Благодаря этому собранный компьютер выглядит очень аккуратно, а наличие окна может привлечь моддеров.
Что в итоге? Если есть желание собрать хорошо вентилируемую конфигурацию в корпусе, который неплохо подходит для систем с жидкостным охлаждением, о чем прямо сказано в названии (LS – Liquid Solution), то Aerocool LS-5200 будет разумным выбором. Разумеется, стоит помнить о том, что в штатной поставке идет всего один вентилятор. Однако, возможно, это и к лучшему, ведь таким образом нам предоставляют возможность не только подобрать вертушки по вкусу, но и не переплачивать за ненужные.
При этом ценник новинки, представленной летом прошлого года, в отечественной рознице заметно меньше, чем у Aerocool P7-C1, достигая 40% разницы. И, на мой взгляд, при стоимости около трех тысяч рублей Aerocool LS-5200 является достаточно привлекательным вариантом для построения системы.
Плюсы корпуса Aerocool LS-5200:
Минусы корпуса:
| Модель | Aerocool LS-5200 |
| Материал | Сталь, пластик |
| Габариты | 530 x 220 x 419.7 мм |
| Накопители5.25" | – |
| Накопители 3.5" | 5 внутренних (2 совмещены с 2.5") |
| Накопители 2.5" | 6 внутренних |
| Материнская плата | ATX, Micro-ATX, Mini-ITX |
| БП | ATX 12В (опционально) |
| I/O | 1 x USB 3.0; 2 x USB 2.0; HD Audio |
| Охлаждение лицевое | 3 x 120 или 2 x 140 мм вентилятора (опционально), либо 280/360 мм радиатор (опционально) |
| Охлаждение заднее | 1 х 120 или 1 x 140 мм вентилятор (опционально) |
| Охлаждение верхнее | 2 x 120 или 2 x 140 мм вентилятора (опционально), либо 240/280 мм радиатор (опционально) |
| Охлаждение нижнее | – |
| Охлаждение боковое | – |
| Слоты расширения | 8 |
