Давно уже мне на тестирование не попадались бюджетные видеокарты. Действительно, не многие себе могут позволить выложить 50000 рублей за GTX1080. Даже видеокарты GTX1060 и Radeon RX470 нельзя назвать бюджетными. В последнем поколении графических процессоров архитектуры nVidia Pascal самой слабой и бюджетной моделью оказался чип GP107. На его базе выпускаются две модификации видеокарт GTX1050 и GTX1050Ti. Основное их различие заключается в количестве унифицированных процессоров. Старшая модель с приставкой Ti получила 768 штук и 48 TMU, а младшая всего 640 и 40 TMU. В остальном характеристики схожи.
Примечательно, что графический процессор GP107 выпускается по 14 нм техпроцессу в отличие от GP106 и GP104, которые изготавливаются по 16 нм техпроцессу. Разница выглядит незначительной, но все же она есть. Скорее всего именно GP107 получит наиболее массовое распространение в ноутбуках, а там очень важными составляющими являются: габариты, температурные характеристики и производительность на ватт потребляемой энергии.
Кроме этого на более тонком и сложном процессе сначала нужно обкатать самые простые решения, чтобы потом меньше проблем возникло с более сложными чипами. С какими графическими процессорами придется конкурировать видеочипу nVidia GP107? Прежде всего это свой же GTX960 (GM206), который был крайне популярен. Существуют модификации как с 2 Гб так и с 4 Гб набортной видеопамяти.
Несмотря на то, что он появился немногим более двух лет назад, он еще смотрится достаточно прилично в сегменте недорогих решений. Что касается фирмы AMD, то здесь противостоять будет новенький Polaris 11, на котором базируются видеокарты семейства Radeon RX460. Этот графический процессор также изготовлен по 14 нм техпроцессу и также представлен двумя модификациями с 2 и 4 Гб видеопамяти.
Мой коллега уже рассматривал видеокарту MSI GeForce GTX 1050 Ti Gaming X 4G, а сегодня мы будем изучать карту MSI GTX1050 Gaming X, которая по сути является лишь немного измененной модификацией. Компания MSI славится тем, что производит тихие устройства, да еще и с заводским разгоном, именно поэтому ее продукция так нравится пользователям. Посмотрим, что получилось на этот раз.
Коробка небольшая и это вызывает определенные надежды, что карта тоже достаточно компактная. Дело в том, что габариты MSI GTX1060 Gaming не сильно отличались от MSI GTX1080 Gaming и меня это немного смущало.
Оформление очень похоже на старшие модели. Вся серия Gaming последнего поколения выглядит схожим образом. По сути здесь все аналогично, только поменьше.
В правом верхнем углу находится логотип Nvidia GeForce GTX. В ранее рассмотренных продуктах помимо него там был значок VR Ready. Это легко объясняется тем, что сама компания Nvidia рекомендует приобщаться к VR, начиная с GTX 970 в прошлом поколении, а в этом с GTX 1060.
Слева вверху расположена эмблема самого производителя, обозначенная белыми буквами. Там же можно обнаружить маленький герб линейки MSI Gaming. По самому центру практически всю поверхность занимает изображение самой видеокарты. Ниже и правее расположилась вставка с наименованием графического процессора, а слева указана модификация - Gaming X.
В нижнем левом углу находятся две вставки. Первая сообщает нам о наличии 2 ГБ памяти типа GDDR5, поддержке API DX12 и интерфейса PCI-e 3.0, а вторая указывает на наличие системы охлаждения Twin Frozr VI, которая здесь совершенно иная нежели на других картах и скорее всего точно такая же как на MSI GTX1050Ti Gaming X.
Посмотрим теперь на другую сторону.
Здесь гораздо более в полной мере представлена информация о продукте и о его особенностях. Основное внимание здесь уделено внешнему виду устройства. Теперь декоративных подсвечивающихся элементов стало больше. Однако верхний логотип здесь не переливается всеми цветами радуги, как на старших моделях, а просто светится белым.
Далее несколько слов сказано о системе охлаждения. На мой взгляд, странно называть кулер с одной тепловой трубкой и с пятью одним и тем же обозначением. Можно было ввести какие-то дополнительные индексы типа: Light, Turbo или Ultra. Вероятно, трех было бы достаточно, чтобы отличить продвинутую модификацию от простой.
За управлением различными режимами работы теперь отвечает новая утилита Gaming APP. Ниже в трех столбцах перечислены ключевые характеристики устройства, а также минимальные системные требования.
Посмотрим на содержимое.
Здесь нас снова встречает черная картонная коробка без верхней крышки. Вместо нее, сверху находится лист из вспененного полиэтилена.
После того, как мы его убрали, можно заметить конверт из плотного картона, в котором находится комплект поставки.
Убрав его, мы обнаруживаем саму видеокарту, которая еще упакована в полупрозрачный зеркальный антистатический пакет.
Среди комплекта поставки можно обнаружить следующее.
А что еще могло поместиться в этом маленьком конверте? Я совсем не удивлен, поскольку даже у видеокарты MSI GTX 1080 Gaming комплект не сильно богаче.
Данная видеокарта существенно меньше всех остальных устройств последнего поколения серии Gaming, что я видел ранее. Конечно, она не настолько короткая, как моя старенькая ASUS GTX960 или Gigabyte GTX1060 Mini ITX, но все равно гораздо меньше, чем MSI GTX1060 Gaming X.
Габариты устройства согласно спецификации, составляют 229 x 131 x 39 мм, как и у версии Ti. Иными словами, карта занимает в толщину два слота расширения.
Поддержки SLI не предусмотрено, поэтому беспокоиться об установке двух карт друг за другом тут не приходится.
Здесь мы также можем видеть пластиковые заглушки на всех разъемах исключая коннекторы для питания.
Как уже отмечалось, карта компактнее своих старших братьев, а это значит, что здесь принципиально другая система охлаждения, которая также меньше по габаритам.
Однако внешний вид ничем не выдает то, что карта значительно проще. Просто это получается немного уменьшенная копия, а в остальном все элементы декора присутствуют. Это касается кожуха и его подсвечивающихся деталей.
С обратной стороны пластины нет, а для того, чтобы демонтировать кулер, необходимо открутить четыре подпружиненных винта. После этого мы обычно наблюдаем на отпечаток термоинтерфейса.
Прежде всего здесь видна технология прямого контакта. Далее заметно, что карта явно разбиралась и пользуясь положением, я просил бы предыдущих авторов оставлять после себя благоприятную картину, а не такой бардак, когда штатный термоинтерфейс соседствует с какой-то «сгущенкой».
Система охлаждения состоит из нескольких частей. Это радиатор, декоративный кожух и два вентилятора.
Кулер сильно отличается от того, что я видел ранее. Он меньше и проще. Это обусловлено тем, что сам графический процессор тоже не очень прожорливый и горячий. Поэтому здесь установили более компактную систему охлаждения.
В первую очередь другим является сам радиатор.
Очень сложная конструкция, но в основе ее лежит брусок из алюминиевого сплава. В нем проделан желобок посередине и там расположена единственная тепловая трубка, которая проходит сверху вниз, загибается в стороны и поворачивает обратно, пронизывая массив из алюминиевых ребер.
Медная тепловая трубка диаметром 8 мм покрыта слоем никеля и в местах контакта с пластинами радиатора она припаяна. Что касается алюминиевой сердцевины, то она приклеена и следов пайки в месте соединения не видно совсем. Конструкция мне напомнила радиаторы компании ASUS с технологией Direct CU
Еще мы видим здесь два небольших кусочка терморезинки, которая контактирует с чипами памяти. Они маленькие и поэтому контакт осуществляется не полностью, поэтому данная идея выглядит очень сомнительно.
Можно было сделать полностью алюминиевый кулер или полностью пассивную систему охлаждения? Думаю, что да, поскольку чип не очень горячий и даже при самой интенсивной нагрузке и минимальной скорости вращения вентиляторов мне не удалось его разогреть выше 74С. Еще немного снизить напряжение и это идеальный вариант для ноутбуков.
Сверху радиатор закрыт кожухом с вентиляторами.
Да, здесь вентиляторы крепятся не к радиатору, а к кожуху. Кожух снять с радиатора достаточно сложно. Мой коллега проделал данную процедуру, и я ему не завидую. Посередине и с одного края находятся пластиковые ушки, которые вставляются между ребер и их фиксирует небольшой винт. Доступ к ним очень затруднен и эту операцию проделывать крайне неудобно.
Еще мы видим, что внутри присутствует несколько элементов со светодиодами подсветки. Они подключаются к печатной плате через два разъема. Сам кожух изготовлен из черного пластика, а спереди предусмотрена красная накладка с полупрозрачными частями, сквозь которые светят те самые светодиоды.
Есть специальный каркас, к которому крепятся два вентилятора диаметром 92 мм. На самом деле это диагональ проема, а от края до края лопастей 86 мм.
Маркировка на двигателях сообщает нам о том, что это устройства Power Logic PLD09210S12HH с техническими характеристиками 12 В, 0.4 А. На максимальных оборотах должно быть шумно, однако производитель сделал здесь такую же форму лопастей, как и на старших моделях. Просто здесь все немного уменьшено в масштабе.
Сверху кожуха мы могли видеть светящуюся эмблему серии Gaming, однако в данном случае она не оборудована RGB светодиодами, а просто светится белым.
После демонтажа кулера плата выглядит следующим образом.
Несмотря на то, что по сравнению со старшими моделями габариты системы охлаждения уменьшились, печатная плата кажется большой и пустынной.
Никаких дополнительных элементов для отвода тепла не предусмотрено. Все транзисторы открыты и подразумевается, что они обдуваются воздухом, который проходит сквозь ребра радиатора.
Немного необычно выглядит то, что фазы, питающие графический процессор, расположены в левой части. Обычно они находятся в правой.

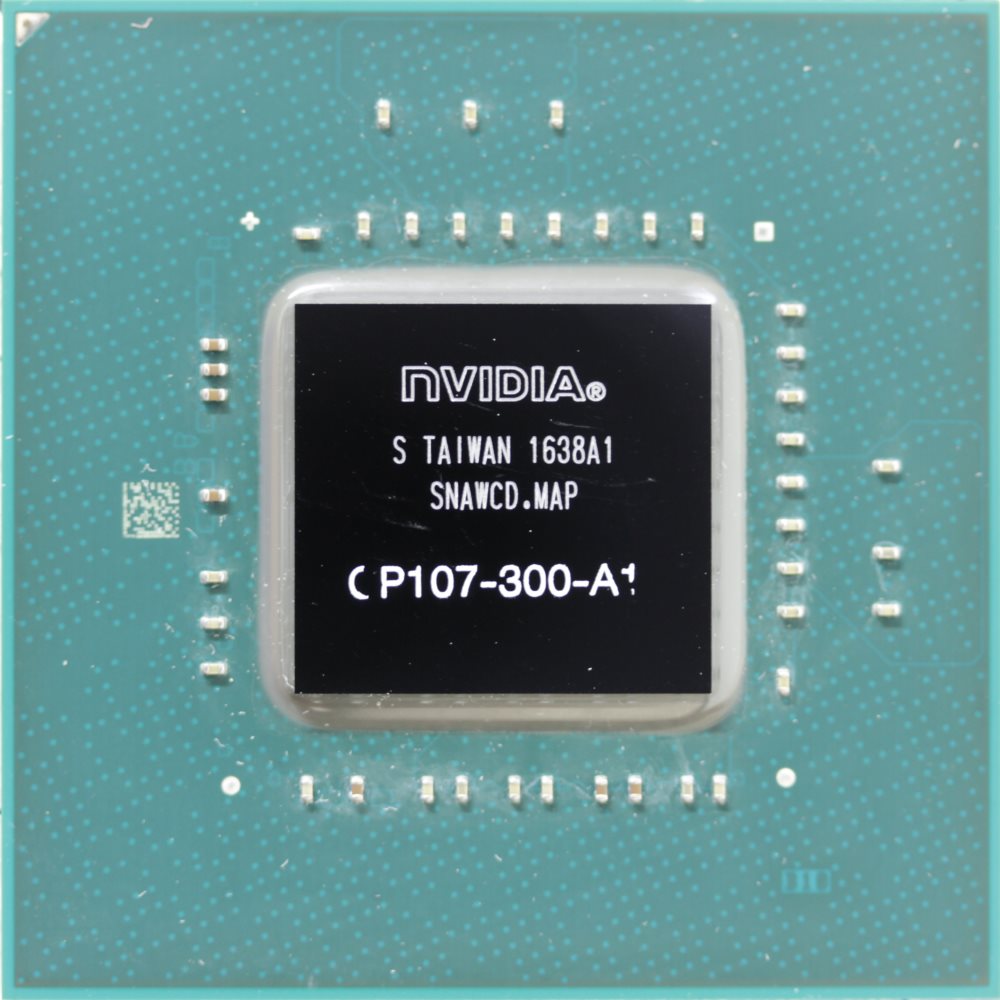

Посередине распаян графический процессор Nvidia GP107. Дополнительная маркировка 300-А1 сообщает нам о том, что это модификация GTX 1050 без приставки Ti.
Чип изготовлен на 38-й неделе 2016 года. Рядом, буквой Г распаяно четыре микросхемы памяти. Вместе они образуют 128-ми разрядный интерфейс, а их суммарный объем составляет 2 Гбайт. По современным меркам это немного, но четырьмя микросхемами можно сделать и 4 Гбайт, как на видеокарте MSI GeForce GTX 1050 Ti Gaming X 4G.
Чипы изготовлены компанией SKhynix. Кстати, для того чтобы выяснить производителя микросхем памяти совсем не обязательно разбирать видеокарту. Данную информацию отображает утилита GPU-z.
Подсистема питания выполнена по формуле 3+1+1 (GPU/МЕМ/PLL).

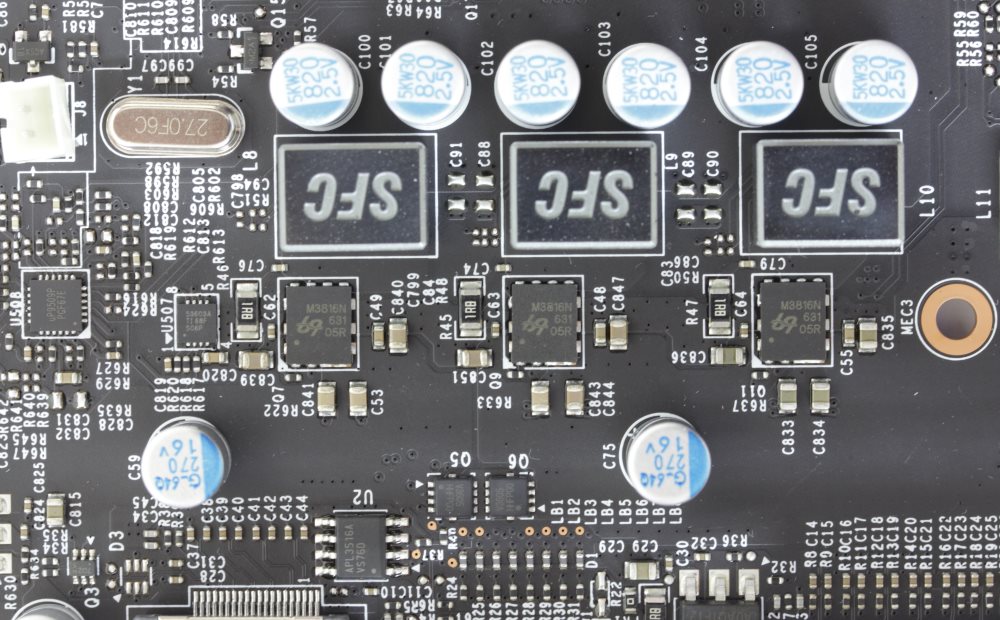

На каждую из трех фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N.
В качестве основного ШИМ контроллера здесь используется микросхема uPI Semiconductor uP9509P.

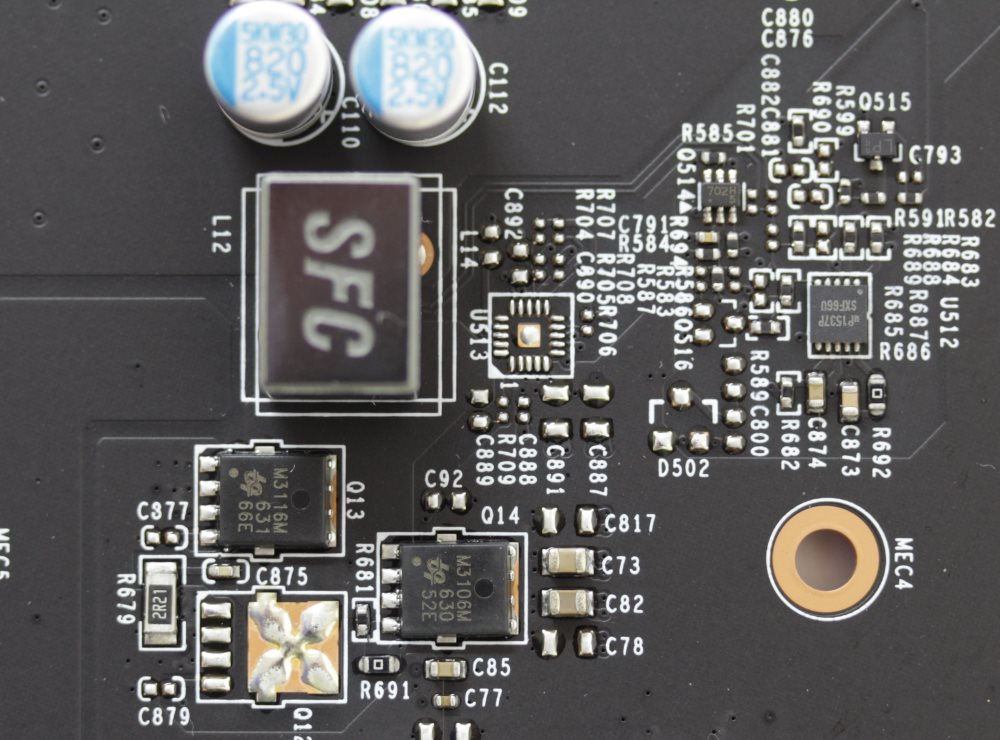

За единственную фазу питания памяти отвечает отдельный ШИМ-контроллер uPI Semiconductor uP1537P.
Здесь распаяно два транзистора типа Low Rds(on) и одна супер ферритовая катушка.
Дополнительное питание подается на видеокарту через единственный разъем 6-pin PCI-e.

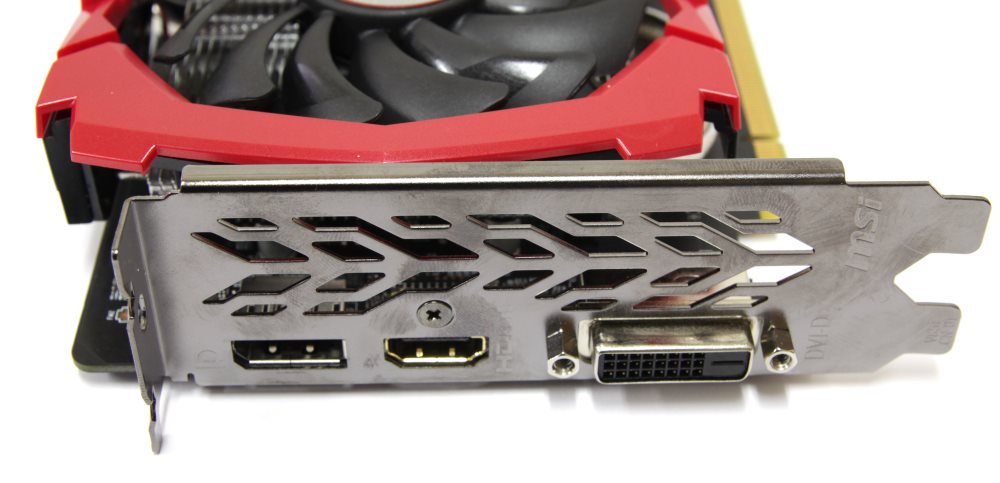

На задней панели находятся следующие видеовыходы.
Тестирование видеокарты MSI GeForce GTX 1050 Gaming X проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, при тестировании уровня шума отключались. Боковая стенка корпуса была открыта. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе, и на этот раз исключения не произошло. Температура в помещении находилась на уровне 21°C, а шум составлял 27.5 дБ.
При тестировании графических ускорителей последнего поколения MSI серии Gaming X мы уже познакомились с новой утилитой Gaming APP, поэтому не будем заострять внимание на ней, а сразу посмотрим, какие частоты зашиты в MSI GeForce GTX 1050 Gaming X в трех различных режимах работы.
По умолчанию установлен режим Gaming.
Далее следует OC.
И наконец Silent.
Тестирование видеокарты проводилось в режиме Gaming, поскольку он установлен изначально, однако я не исключаю, что какому-либо покупателю может попасться модель, которая изначально находится в режиме OC. Как следствие, он может получить иные результаты.
Чтобы не нарушать традицию тестирования, снова использовался разогнанный до 4.8 ГГц процессор Intel Core i7-6700K.
Для сравнения производительности у меня под руками оказалась ASUS GeForce GTX 960 Mini, и я решил прогнать те же тесты на ней в штатном режиме.
Я не ставил задачи специально сравнить две видеокарты и выяснить, какая лучше, а просто установил в ту же самую систему оказавшуюся рядом модель предыдущего поколения и протестировал.
Для начала будет любопытно посмотреть на работу системы охлаждения.
Был смысл сделать отдельный ролик, поскольку кулер сильно отличается от того, что я видел ранее, хоть и сохранил свое название Twin Frozr VI. Что мы видим? Подсветка работает, вентиляторы крутятся и сами через какое-то время останавливаются. Это происходит даже в том случае, если ни система, ни драйвера не установлены.
Такой же алгоритм работы наблюдался на всех видеокартах, основанных на GPU Nvidia. Шум больше идет от фона, нежели от кулера самой карты. Вентиляторы только со старта немного сильно раскручиваются. Потом обороты стабилизируются, а затем вентиляторы и вовсе останавливаются.
Пора переходить к тестированию. Первым делом посмотрим, при какой температуре начинают вращаться вентиляторы.
Хорошо видно, что это 60°C. Теперь подождем, когда температура перестанет расти. По просьбе одного из читателей я добавил режимы Full HD, хотя это не сильно меняет суть дела.
По итогам ожидания мы видим отличную картину. Видеокарта работает в режиме, значительно превышающем частоту Boost. При этом температура ядра поднимается всего до 65°C, а вентиляторы трудятся на треть от максимума, что составляет 1100 об/мин. Шум есть, но он очень ненавязчивый. Боюсь, что в закрытом корпусе на фоне работы остального «железа» его просто невозможно будет уловить.
Дальше я продолжаю тестировать в приложении Unigine Heaven 4.0. Сначала тестирование проводится с предустановкой Extreme. Все замечают, что разрешение там маленькое, но почему-то немногие обращают внимание на то, какой при этом установлен уровень сглаживания. Затем изменяю разрешение и уменьшаю уровень сглаживания.
Режим Extreme:
1920 x 1080, 2xAA:
2560 x 1440, 2xAA:
По результатам этих тестов можно сказать, что работает MSI GeForce GTX 1050 Gaming X отлично. Достаточно посмотреть на частоты, температуру и обороты вентиляторов, и сразу станет ясно, что видеокарта тихая и холодная.
Пора переходить к разгону. В данном случае я сильно не колдовал, а просто установил ползунок Power Limit в крайнее правое положение. А дальше подбирал частоты до тех пор, пока модель не начинала зависать в Unigine Heaven 4.0. Странно, но факт, все видеокарты проходят Kombustor на более высоких частотах. В играх на той же частоте начинают подвисать или показывать артефакты.
Режим Extreme:
1920 x 1080, 2xAA:
2560 x 1440, 2xAA:
Конечно же, убедимся, что Kombustor тоже работает.
На мой взгляд, комментировать тут нечего, поэтому теперь просто посмотрим на результаты ASUS GeForce GTX 960 Mini.
Режим Extreme:
1920 x 1080, 2xAA:
2560 x 1440, 2xAA:
Теперь, как обычно, приведем две таблицы температурно-шумовых характеристик протестированной видеокарты.
Вот вроде бы и все. Однако осталось разобраться с термоинтерфейсом. Изменилось ли что-то после его замены?
Улучшения определенно есть, и они касаются не только температуры, но и частоты и скорости вращения крыльчаток вентиляторов.
Итак, перед нами прекрасная тихая видеокарта. Скорость? Думаю, такие решения покупают не для покорения рекордов, а чтобы скоротать время в различных онлайн-играх. Что-то большее? Возможно, но на скромных настройках.
Если вы хотите сориентироваться, то GeForce GTX 1050 без приставки Ti демонстрирует схожий с GeForce GTX 960 уровень производительности, и это позволяет задуматься. Допустим, владельцам GeForce GTX 960 с 2 Гбайт памяти переходить на новинку смысла нет, поскольку полноценные игры с API DX12, скорее всего, будут идти в слайд-шоу. Возможно, лучше взять Radeon RX 460 с 4 Гбайт видеопамяти? Перспективы может и есть, но даже сейчас они выглядят туманно, а во всех современных играх оппонент вряд ли окажется быстрее. Другое дело, если видеокарта сломалась, а замены нет, в этом случае можно смело приобретать GeForce GTX 1050. Последняя будет тише, холоднее и энергоэффективнее.
Что касается протестированной MSI GeForce GTX 1050 Gaming X, то она получилась небольшой и симпатичной, а ее внешний вид напоминает старшие модели. Общую картину дополняют схожие элементы подсветки. Отметим, что на максимальных оборотах вентиляторы шумят немилосердно, но такого состояния можно добиться, лишь установив их вручную на 100% мощности. В автоматическом режиме даже при самой интенсивной нагрузке видеокарта не достигает и половины от этого.
В некоторых играх вентиляторы и вовсе включаются не сразу, а с опозданием, поскольку автоматика ждет, пока температура не вырастет до 60°C. В итоге получилось отличное решение для любителей сетевых игр, которые ведут свои баталии ночью. Теперь шум от видеокарты никому не будет мешать.
