Уже более двадцати лет доступные видеокарты различных брендов сражаются за звание самых признанных пользователями графических решений. Но не всем удается подлететь так близко к солнцу, как некоторым моделям.
Компания Inno3D является редким гостем нашей лаборатории, однако ее версии всегда оставляли яркий след в памяти, запоминаясь интересным исполнением и дизайном. К примеру, как недавно рассмотренная Inno3D iChill GeForce GTX 1060 X3.
Модель Inno3D iChill GeForce GTX 1080 X3 продолжает вереницу графических ускорителей линейки iChill, представители которой наделены интересными функциями, последними наработками и технологиями. Не стал исключением и объект нашего внимания.
Благодаря нашему партнеру – компании Регард, мы изучим новинку со всех сторон и вынесем объективное суждение. А пока отметим массивную трехслотовую систему охлаждения HerculeZ X3, высокий заводской разгон и расширенный комплект поставки.
Полное название: Inno3D iChill GeForce GTX 1080 X3, код производителя: C108V3-2SDN-P6DNX.
Видеокарта Inno3D, ставшая героем обзора, поставляется в огромной упаковке с темной полиграфией и интересным оформлением, в которое входит снежинка – фирменный логотип серии iChill.
Черные краски разбавлены цветастыми подписями, среди которых наименования модели и производителя, объем видеопамяти 8 Гбайт стандарта GDDR5X. Отдельными наклейками в левой нижней части подчеркнуты элементы из комплекта поставки. Все это позволяет оценить и понять, на что стоит рассчитывать при покупке данной видеокарты.
На обратной стороне все тот же выдержанный стиль. Информация подается в текстовом формате без ярких иллюстраций и схематичных изображений, а знакомство с моделью происходит за счет скудного описания, переведенного на десять различных языков, включая русский.
Но так было не всегда. Дизайн упаковки был переработан с анонсом десятой серии GeForce, чтобы сконцентрировать внимание геймера на содержимом коробки.
Сама Inno3D iChill GeForce GTX 1080 X3 и комплект поставки размещаются в черной упаковке с логотипом iChill. Коробка выполнена из плотного картона с приятной тактильно поверхностью.
Обилие мягкого материала защищает видеокарту во время транспортировки. Для всех элементов сделаны отдельные секции.
Самые важные из них – видеокарту и прорезиненный коврик для мыши – можно лицезреть при первом знакомстве, но бумажная часть комплектации скрыта глубоко внутри.
В нее вошли диск с драйверами, регистрационный ключ 3DMark, регистрационный ключ VRMark, брошюра с мощностями блоков питания для современных графических ускорителей, шестигранный ключик для системы охлаждения и металлический значок на корпус.
После извлечения из коробки видеокарту Inno3D воспринимаешь очередным монстром из будущего благодаря огромным размерам. Конечно же, это не самая большая модель из тех, что встречались мне, но о былой хрупкости здесь нет ни малейшего напоминания.
Впрочем, разработчики компании никогда не ставили перед собой задачу выпустить компактную версию, поэтому габариты Inno3D iChill GeForce GTX 1080 X3 вместе со штатной системой охлаждения HerculeZ предсказуемы.

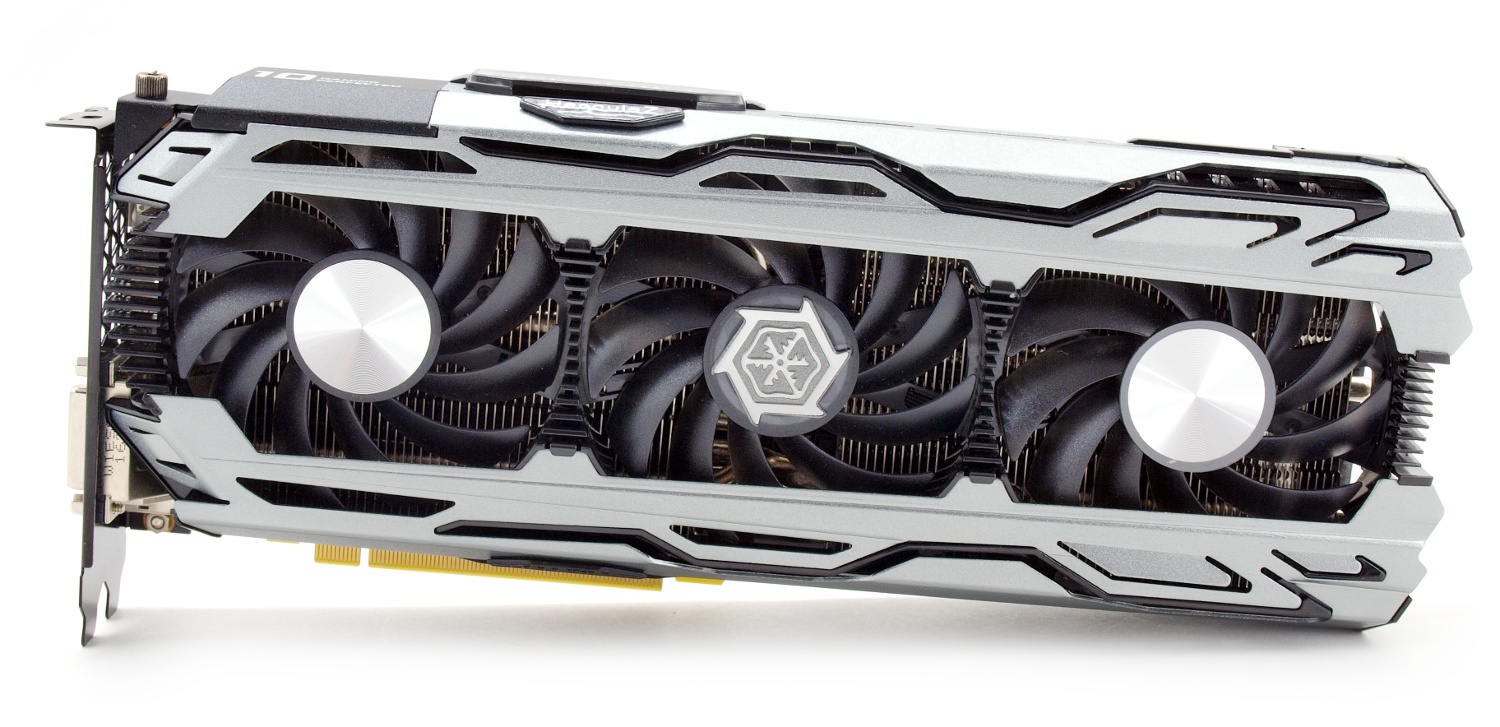

Новинка отличилась массивным кулером с тремя 90 мм вентиляторами, частично скрытыми металлическим кожухом. Дизайн линейки iChill с каждым разом становится все более детализированнее: очевидно, внешнему виду видеокарт Inno3D уделяют все больше внимания.

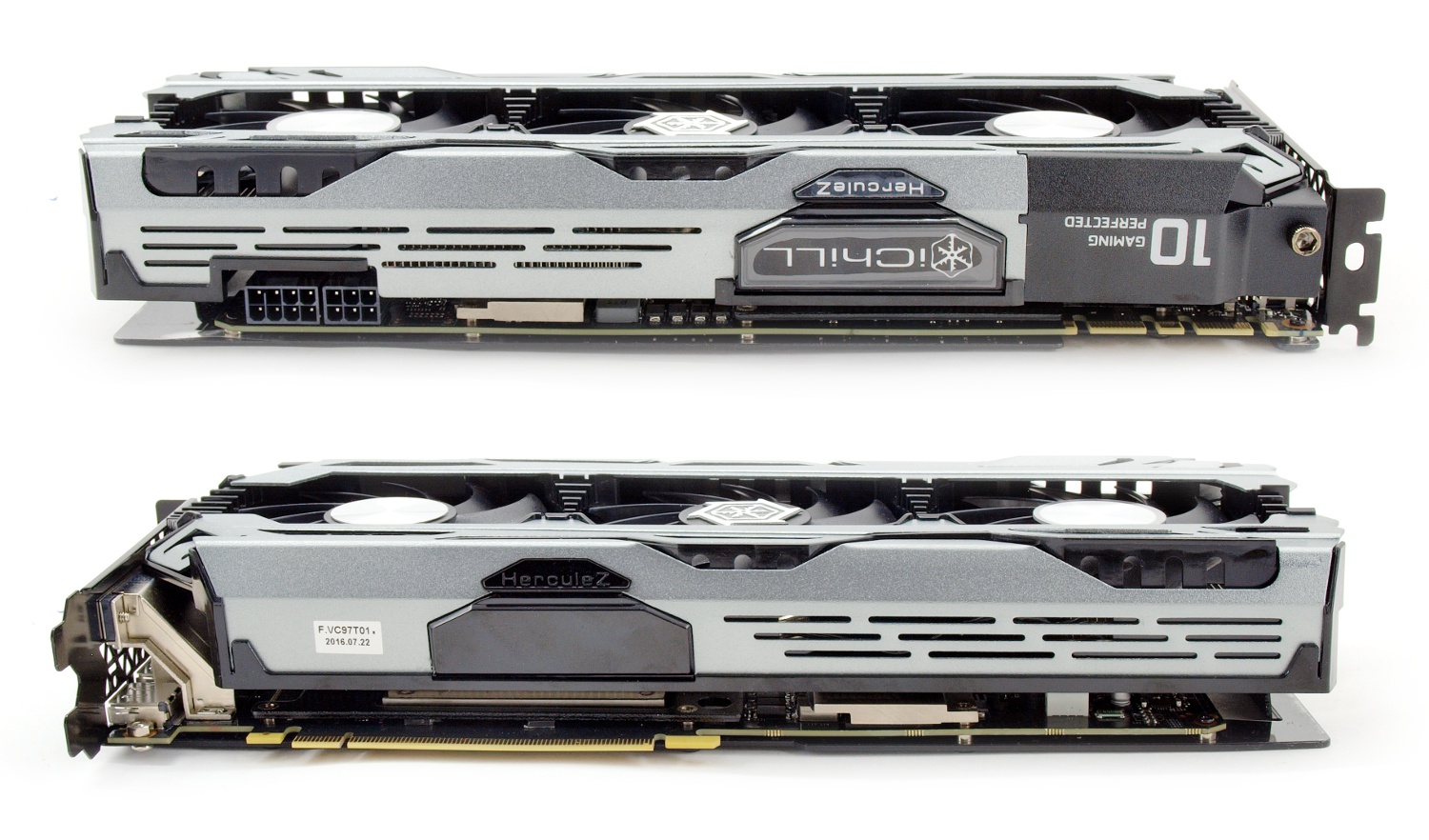

С торцов модель Inno3D iChill GeForce GTX 1080 X3 практически полностью закрыта боковыми вставками, которые перенаправляют весь воздушный поток на радиатор и печатную плату. Даже при таком ракурсе можно отметить проработанность конструкции.

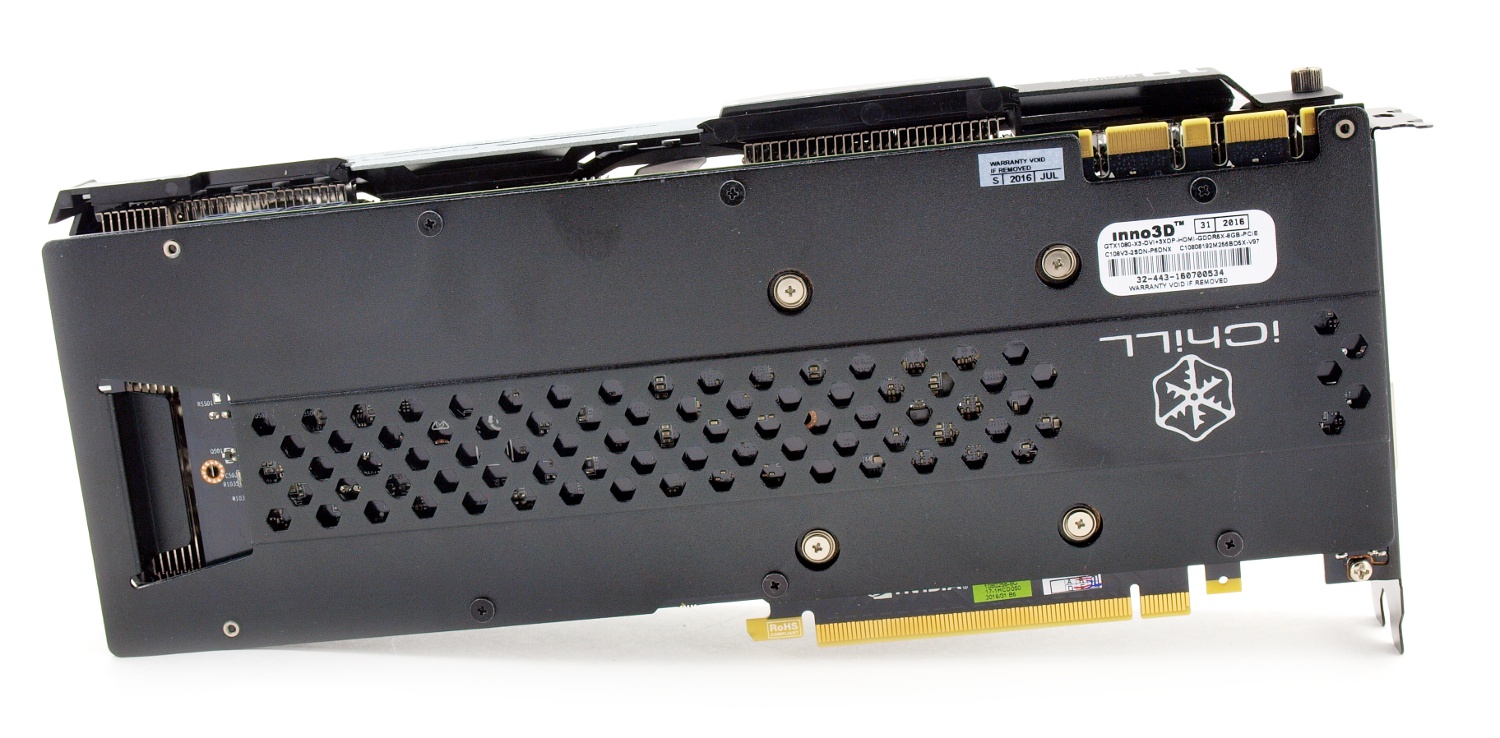

При взгляде на обратную сторону заносим в плюсы крупногабаритную опорную пластину, закрывающую весь текстолит. «Бэкплейт» содержит множественные сквозные отверстия для выхода горячего воздуха. В передней части он получил выгиб, который упирается в радиатор, тем самым повышая жесткость всей конструкции.
Inno3D iChill GeForce GTX 1080 X3 целиком копирует эталонную интерфейсную панель. Здесь используются один DVI-D, один HDMI 2.0b и три DisplayPort 1.4. Возможна мультиконфигурация из нескольких мониторов. Сама пластина окрашена в черный цвет, который гармонично сочетается с прочими элементами видеокарты.
Поддерживаются следующие разрешения:

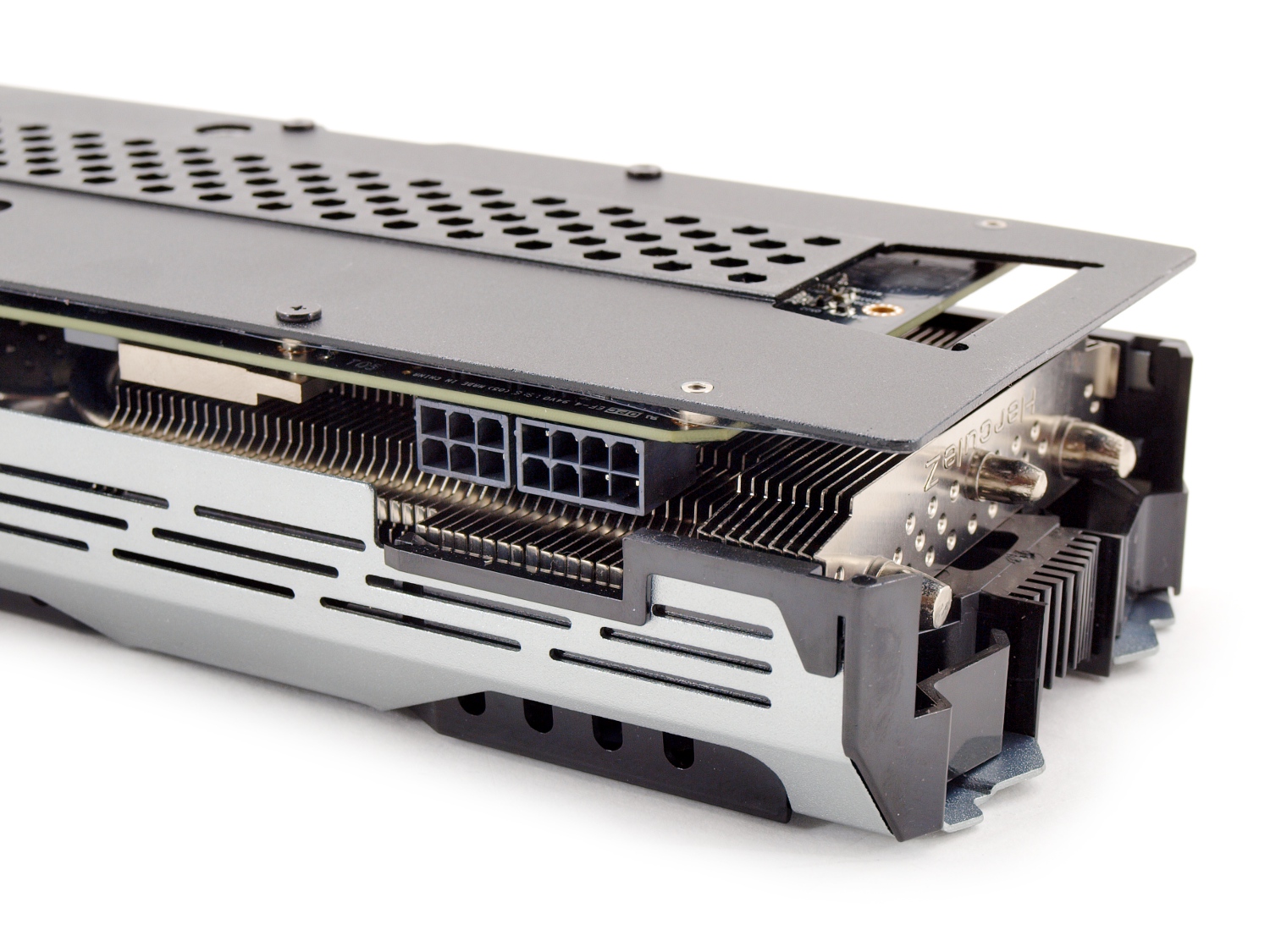

Из остальных нюансов – новинка получила усиленное дополнительное питание, реализованное по схеме «8+6», что вкупе со слотом PCI Express обеспечивает видеокарте до 300 Вт энергии. Это снимает ограничения по энергопотреблению на разгон модели, оставляя определенный запас по мощности.
В соответствующем разделе мы расскажем о подводных камнях на уровне TDP в BIOS, если таковые найдутся.
Назвать Inno3D iChill GeForce GTX 1080 X3 настоящим монстром в плане размеров можно с определенной натяжкой: в лаборатории Overclockers.ru были видеокарты габаритнее, но позаботиться о свободном месте и просторном корпусе рекомендуется заранее.
Длина новинки составляет 303 мм, ширина – 111 мм, в ПК она перекроет два с половиной слота расширения. Настоящий монолит, который уверенно смотрится в игровой системе.
Для чего необходим комплектный шестигранный ключик – для меня осталось загадкой: им можно снять панель с надписью, которая переводится как «десятая серия игровая усовершенствованная», но и только.

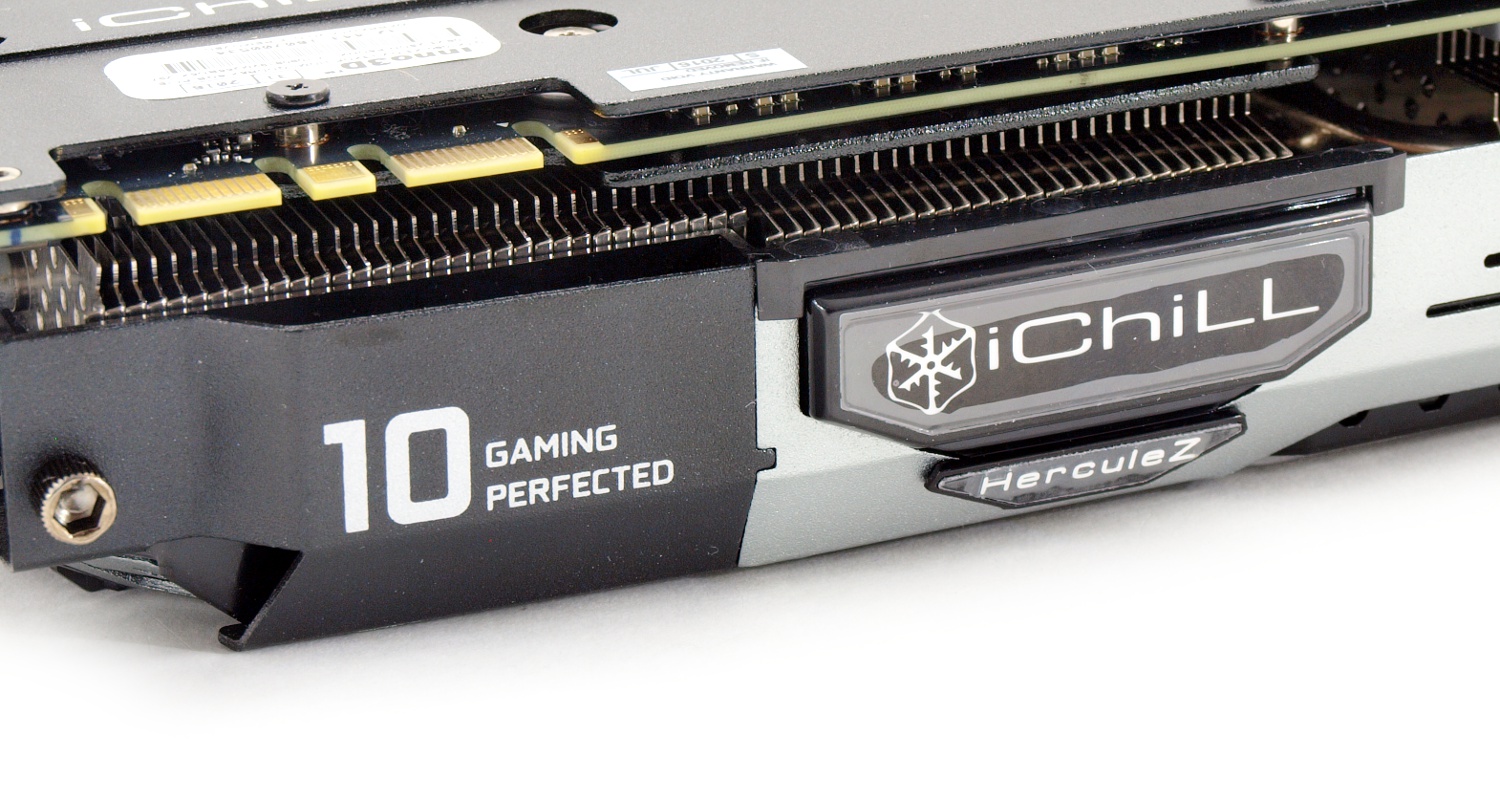

Рядом расположилась подсветка логотипа iChill. Она поддерживает несколько световых индикаций: выключено/синий – режим простоя, зеленая – легкая нагрузка, красный – полная загрузка.

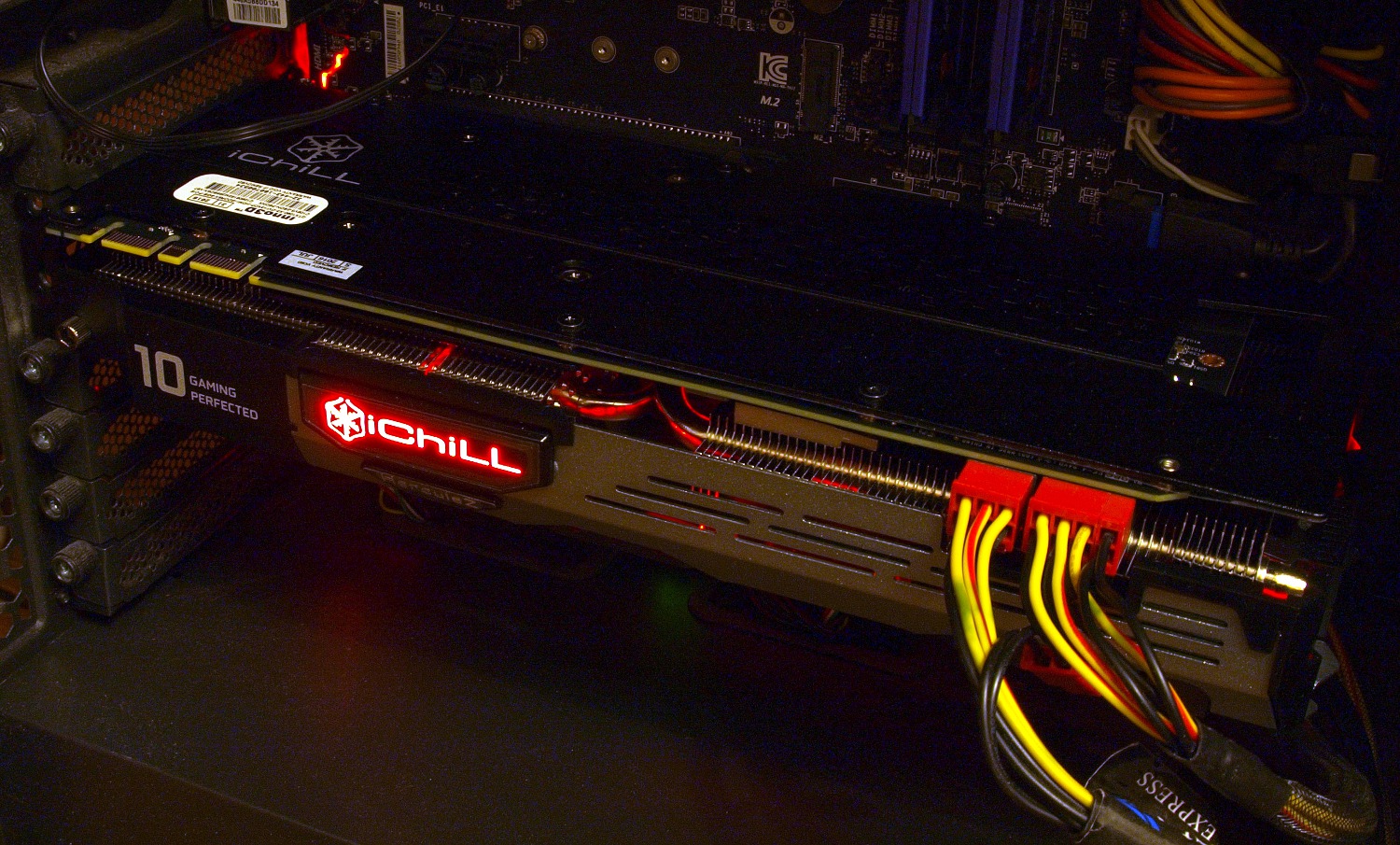

В старой системе подсветка Inno3D iChill GeForce GTX 1080 X3 выглядит следующим образом.
В ближайшем будущем мною будет осуществлен долгожданный переезд на новую платформу с новым корпусом.
Конструкция системы охлаждения Inno3D iChill GeForce GTX 1080 X3 может удивить приятными особенностями, но для начала ее надо разобрать. Для этого открутим четыре подпружиненных винтика по периметру графического процессора и два по краям подсистемы питания. Для удобства разработчики соединили все провода под кожухом между вентиляторами и подсветкой и наделили коннектор достаточной длиной, поэтому при демонтаже он не мешает.
С GPU контактирует основание, обработанное фрезой. Ощущается грубая поверхность, обработка на низком уровне.
Качество основания было проверено металлической линейкой. Фотография отлично передает следы фрезы, в которые забилась термопаста. Из положительных моментов отметим отсутствие горбов и выпуклостей.
Охладитель представляет собой двухсекционный радиатор, набранный алюминиевыми никелированными пластинами общим количеством 123 штуки: было бы полным ужасом пересчитывать их вручную, благо точная цифра приводится на официальном портале.
Ребра пронизывают пять тепловых трубок, две крайние диаметром 8 мм и три центральных – 6 мм. Все соединения тщательно пропаяны.
У инженеров есть всего несколько способов охлаждения силовых транзисторов подсистемы питания – это напаянная пластина на основном радиаторе, отдельный теплорассеиватель или воздушные потоки, нагнетаемые вентиляторами. Разработчики Inno3D избрали первый способ, но существенно его доработав.
Для этого они разместили на этом участке пластину толщиной аж 5 мм, которая обладает высокой эффективностью. Последнее подтверждают замеры температуры зоны VRM.
Двухсекционный радиатор набран множеством ребер, которые получили выбитое наименование СО «HerculeZ» и выемки. Многие разработчики называют их по-разному, сама компания не приводит никакой информации.
Их основная задача – повысить площадь соприкосновения воздушных потоков, которые нагнетаются вентиляторами, и пластин. Фотография под прямым углом к ребрам наглядно демонстрирует этот фактор.
На производительность и эффективность любой системы охлаждения влияет и высота пластин. Здесь она достигает впечатляющих 22 мм, рекордных на фоне остальных кулеров.
Но на первом месте идет Palit GeForce GTX 1080 GameRock (и вся плеяда модификаций на основе данной СО): в ее случае высота составляет 28 мм. Однако последняя модель занимает три слота расширения, а версия Inno3D – два с половиной.
Множественные попытки демонтировать переплетение пластикового и алюминиевого кожухов завершились неудачей после того, как в нескольких сложных участках крепления были отмечены следы клея. Портить внешний вид ради одного снимка радиатора бессмысленно, поэтому полностью извлечь вентиляторы не удалось.
Система охлаждения HerculeZ построена с использованием трех вентиляторов диаметром 90 мм, диаметр крыльчатки – 86 мм. Перед нами модель CF-12915S Colorful. Ее характеристики 12 В и 0.35 А.
Скорость вращения крыльчатки составляет 0-1550 об/мин, вертушки остаются очень тихими до 1200 об/мин и тихими – до 1550 об/мин.
Если обратиться к цепочке горячих элементов, то на третьем месте стоит ряд микросхем видеопамяти, о них тоже не забыли.
Для микросхем отведена отдельная пластина с черными термопрокладками. Только, как бывает при массовом производстве, винты были перезатянуты, и ее выгнуло. По этой причине центральные микросхемы не получают должного контакта, что демонстрирует фотография.
Последним элементом в большинстве случаев снимается «бэкплейт». Он позирует на общем фоне с печатной платой и последней коробочкой термопасты Gelid GC-Extreme
Единственное замечание и последующее, вытекающее из него пожелание к разработчикам – чтобы опорная пластина отводила тепло от горячих участков печатной платы посредством термопрокладок. В данном случае подобного не наблюдается, а жаль: это позволяет отыграть еще несколько градусов Цельсия.
Inno3D iChill GeForce GTX 1080 X3 построена на измененной референсной печатной плате черного цвета. Компания Inno3D является одним из ближайших партнеров Nvidia, и видеть эталонную PCB стало привычным делом, однако данная модель выбивается из общего числа. Инженеры переработали головную часть платы.
Но на обратной стороне печатной платы мы все же можем видеть надпись и логотип Nvidia, а это значит, что модель Inno3D основана на одной из модификаций эталонной PCB, которая была заранее согласована.
В остальном изменения минимальны.
Были распаяны все фазы, и теперь подсистема питания построена по схеме «6+1», где шесть фаз отводится на графический процессор и одна – на видеопамять.
В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся в линейке GeForce GTX 10x0.
Сердцем героя обзора стал графический процессор GP104-400-A1, произведенный по 16 нм техпроцессу на 28-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6PA77 D9TXS.
Тактовая частота микросхем памяти составляет 1301 МГц (эффективная частота – 10408 МГц).
Тестирование видеокарты Inno3D iChill GeForce GTX 1080 X3 проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Пользователи, желающие получить максимум производительности при покупке GeForce GTX 1080, могут присмотреться к Inno3D iChill GeForce GTX 1080 X3. Как вы уже поняли, новинка обладает одним из лучших заводских разгонов. Частота ядра была повышена с 1607 МГц до 1759 МГц, в режиме Boost – до 1898 МГц при напряжении 1.063 В.
В режиме простоя вентиляторы останавливаются, а ключевым значением для их старта является отметка 60°C. Были получены следующие результаты:
Старт вертушек происходит плавно и без резких скачков.
Для демонстрации основных возможностей Inno3D iChill GeForce GTX 1080 X3 обратимся к Heaven Benchmark 4.0 с максимальными настройками графики. К завершению основного теста, длящегося 260 секунд, результаты следующие: видеокарта разгоняется до 2012 МГц, но постепенно этот показатель опускается до 1962 МГц.
Система охлаждения показывает хорошие результаты: 74°C при скорости вращения крыльчаток всего 1370 об/мин. Но посмотрите на процентное соотношение оборотов! Почти 90% от максимума. Разработчики заблокировали верхнее значение на отметке 1550 об/мин, что обусловлено политикой компании.
В итоге Inno3D iChill GeForce GTX 1080 X3 – если не холодная видеокарта, то одна из самых тихих. И это правда.
На очереди пятнадцать прогонов 3DMark Fire Strike в «тесте устойчивости», которые, как показала практика, оказываются превосходной нагрузкой для графических ускорителей.
Благодаря этой зацикленной сцене сильнее всего прогревается графический процессор. Итог был следующим: 79°C при 1430 об/мин и частоте GPU 1936 МГц.
Посмотрим более внимательно на лимиты энергопотребления в BIOS. В первую очередь отметим среднее значение 210 Вт и максимальный уровень TDP – 240 Вт.
В недавнем материале, посвященном MSI GeForce GTX 1080 Sea Hawk, я прошивал BIOS данной видеокарты, где соответствующие параметры были отмечены как 230 Вт и 260 Вт. Как оказалось, в исследуемом магазинном образце версия микропрограммного обеспечения отличается: 86.04.17.00.CF против 86.04.17.00.80.
Видимо, разработчики убавили уровень TDP для поддержания более низких температур, но на фоне остальных моделей версия Inno3D находится в лидерах по лимитам энергопотребления.
Ради проверки скорости вращения крыльчаток микропрограммное обеспечение было взято у референсной версии GeForce GTX 1080. В итоге вентиляторы смогли работать при 1650 об/мин, что на 100 об/мин больше. Все же вертушки здесь не самые производительные, но со своей задачей справляются уверенно.
Продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
А теперь займемся самодеятельностью
Шлифовать основание радиатора я не стал, однако воспользовался возможностью аккуратно и грамотно пересобрать систему охлаждения с заменой термопасты. В общем зачете это позволило снизить температуру графического процессора на 3°C, зоны VRM – на 3°C.
Хотите большего? Фиксируем скорость вращения крыльчаток вентиляторов на 100%, что равняется 1550 об/мин и обеспечивает достаточно комфортный уровень шума. Температуры падают до 67°C и 74°C соответственно.
3DMark Fire Strike в «тесте устойчивости» подтверждает, что температурные значения в среднем снизились на 8°C.
А вот разгон слегка подкачал: Inno3D iChill GeForce GTX 1080 X3 удалось разогнать до 1830 МГц по ядру и 1376 МГц по памяти. В играх видеокарта поднимает частоту GPU до 2050 МГц.
Производительность в тестах возросла в среднем на 4%.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
На первый взгляд Inno3D iChill GeForce GTX 1080 X3 обеспечивает посредственные результаты, но лишь до тех пор, пока не сравнишь ее с одноклассниками. Температуры видеоядра, близкие к 90°C, все оппоненты показывают при 1100-1300 об/мин и даже выше, а новинка – всего при 780 об/мин. В автоматическом режиме все еще лучше.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Вы никогда не задавались вопросом, почему разработчики называют свои продукты так, а не иначе? Ведь словами «Gaming», «Ultra», «Mega» и «Turbo» никого уже не удивишь, их смысл воспринимается на подсознательном уровне. Как же именуется новинка Inno3D? Она входит в линейку iChill, и если обратиться к переводчику и отбросить букву «i», получаем, что видеокарта называется «холод, прохлада»: явный намек на эффективную систему охлаждения, с которой модель способна замерзнуть.
Впрочем, если серьезно, то в самом начале мною была затронута тема лучших видеокарт, которые потенциально могут удовлетворить требования геймеров и энтузиастов. Является ли Inno3D iChill GeForce GTX 1080 X3 лучшей среди них? Ответ прост: нет. Если взглянуть на темную сторону, то новинка получилась очень массивной, перекрывающей два с половиной слота расширения (при длине 303 мм), тяжелой (~1500 г) и с ограничением оборотов вентиляторов. Но если это все отбросить?
Тогда мы получаем видеокарту с высоким уровнем производительности и разгоном, усиленной подсистемой питания, эффективной и тихой системой охлаждения, привлекательным дизайном, расширенным комплектом поставки, знакомым брендом и притягательным для российского рынка ценником на фоне остальных GeForce GTX 1080.
Итак, на одной чаше весов огромные размеры, на другой – все остальное. Если вы не задумываетесь об использовании двух видеокарт в режиме SLI, не планируете в будущем устанавливать фулкавер взамен штатной системы охлаждения и у вас просторный корпус, то Inno3D iChill GeForce GTX 1080 X3 может прийтись по душе. В теплой компании «все хорошо, но не отлично» моделям производства MSI и Palit придется потесниться.
