В лаборатории Overclockers.ru часто тестируются уникальные графические ускорители, которые являются редкими гостями в российской рознице. И материалы по ним порой вызывают особый интерес, ведь хочется узнать о новинках больше, нежели предлагается в тематических новостях и на официальных сайтах.
Именно таков герой обзора, попавший на тест благодаря нашему партнеру – компании Регард. Если кратко, то KFA2 – европейский бренд компании Galaxy Microsystems. Модели данной марки встречаются на отечественном рынке редко, а их обзоры можно пересчитать по пальцам. Интересно, чем же на этот раз порадует нас таинственный гость?
Видеокарта KFA2 GeForce GTX 1080 EXOC построена на оригинальной печатной плате с переработанным дизайном и дополнительной функциональностью, оснащена альтернативной системой охлаждения с подсветкой и стоит меньше, чем прочие нереференсные версии GeForce GTX 1080.
К плюсам новинки можно отнести заводской разгон, вычерненный внешний вид и расширенный комплект поставки. На бумаге все звучит хорошо, но как обстоят дела на самом деле? Попробуем это выяснить.
Полное название: KFA2 GeForce GTX 1080 EXOC, код производителя: 80NSJ6DHL4EK.
Модель KFA2 поставляется в упаковке средних размеров, в качестве цветовой гаммы дизайнеры выбрали редкое сочетание черного и синего цветов, которое подчеркивается фирменными зелеными полосами Nvidia. На лицевой стороне приведено изображение неизвестного персонажа, отдаленно напоминающего клоуна из фильма «Оно».
Среди прочей информации указывается: наименование модели и серии EXOC – Extreme Overclocked, поддерживаемые интерфейсы, объем видеопамяти 8 Гбайт стандарта GDDR5X и наличие дополнительного питания по схеме «6+8», что отличает новинку от референсной модели.
На обратной стороне размещено скудное описание, отдельная таблица с особенностями видеокарты, а также список комплекта поставки. Что ж, минимализм даже красит упаковку: вряд ли многие пользователи уделяют много времени на ее прочтение.
Внутри скрывается черная коробка из плотной бумаги, поверхность приятная на ощупь, если кому это будет важно. Никаких опознавательных знаков и выбитых логотипов. Немного напоминает черный ящик из программы «Поле чудес».
KFA2 GeForce GTX 1080 EXOC помещена в центральную секцию из вспененного материала. Вдобавок для сохранности видеокарту положили в антистатический пакет.
Вместе с ней поставляются диск с драйверами, руководство пользователя и расширенная документация. Для организации дополнительного питания предусмотрены два переходника для БП: «2 х Molex 4 pin –> 6 pin» и «2 х Molex 4 pin –> 8 pin».
KFA2 GeForce GTX 1080 EXOC не выделяется ярким видом на фоне конкурирующих решений и выступает антиподом модели из линейки «Hall of Fame» с белоснежным дизайном. Габариты новинки составляют 282 х 128 х 40 мм, что слегка превышает размеры референсной версии Nvidia.
Видеокарта оснащена металлическим кожухом системы охлаждения со множественными вырезами и изломами в корпусе. В данном случае кулер использует два вентилятора диаметром 100 мм, на роторы которых нанесена наклейка с гравировкой компании KFA2. Они получили красную нерегулируемую подсветку, что выглядит неоднозначно.
Обратная сторона закрыта «бэкплейтом», который получил схожий дизайн. Разработчики постарались сделать огромное количество прорезей для выхода горячего воздуха.
Кроме того, под опорной пластиной скрывается небольшой сюрприз в виде термопрокладки интересной формы, которую незаметно даже при детальном осмотре через отверстия. Наглядно она будет представлена в разделе «Система охлаждения».
Боковые вставки кожуха получили низкие планки, что увеличило зазор между ними и печатной платой. Открывается доступ к радиатору подсистемы питания и точкам замера напряжений. Пусть их пока не видно, но они есть.
KFA2 GeForce GTX 1080 EXOC целиком и полностью копирует интерфейсную панель. Здесь используются один DVI-D, один HDMI 2.0b и три DisplayPort 1.4. Возможна мультиконфигурация из нескольких мониторов.
Поддерживаются следующие разрешения:
Дополнительное питание реализовано с помощью одного шести- и одного восьмиконтактного разъемов. Для видеокарты с заявленным на отметке 180 Вт уровнем TDP это излишняя перестраховка. Возможно, секрет кроется в нераскрытых характеристиках KFA2 GeForce GTX 1080 EXOC? Правда выяснится лишь в процессе тестирования.
Для удобства коннекторы развернуты защелками вверх, а в «бэкплейте» проделаны специальные вырезы. Для рядового пользователя, который занимается операцией установки один раз в несколько лет, информация почти бесполезна, однако для людей, которые проводят множественные тесты и смены графических ускорителей, поцарапанные пальцы не самая лучшая награда за труды
И, конечно же, любой уважающий себя разработчик обязан следовать современным трендам, в данном случае речь идет о системе подсветки. Надпись «GeForce GTX» получила настраиваемую индикацию.
По умолчанию активирован красный цвет, которым светятся и вентиляторы. Это уже из разряда сомнительных реализаций, поскольку подсветка вертушек никак не регулируется. И если физически провод не извлечь, они всегда горят одним оттенком.
Поэтому дно корпуса всегда освещено красным, а боковая надпись подсвечивает всеми возможными цветами радуги. Смотрится забавно, можно отнести к особенностям модели.
Видеокарта получила массивную систему охлаждения с продуманной конструкцией, благо разработчики использовали наработки прошлых моделей.
Для демонтажа СО необходимо открутить четыре подпружиненных винта в области графического процессора. Здесь отметим, что один из проводков коротковат, что слегка усложняет разбор.

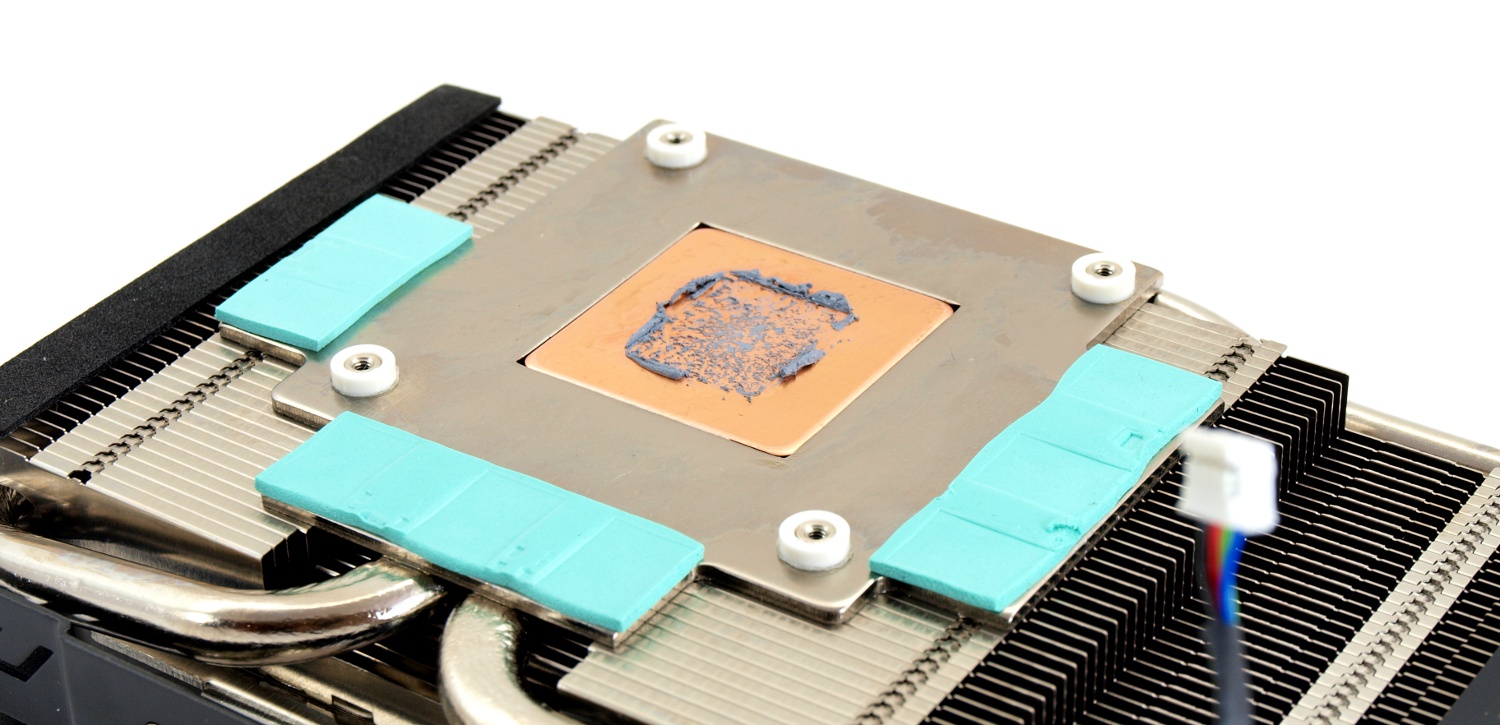

В основании используется медная вставка, контактирующая со всеми четырьмя тепловыми трубками и графическим процессором. В качестве термоинтерфейса взята серая густая паста.
Инженерами применен грамотный метод по использованию алюминиевой вставки, которая охлаждает микросхемы видеопамяти. Пластина пропаяна по всему периметру.

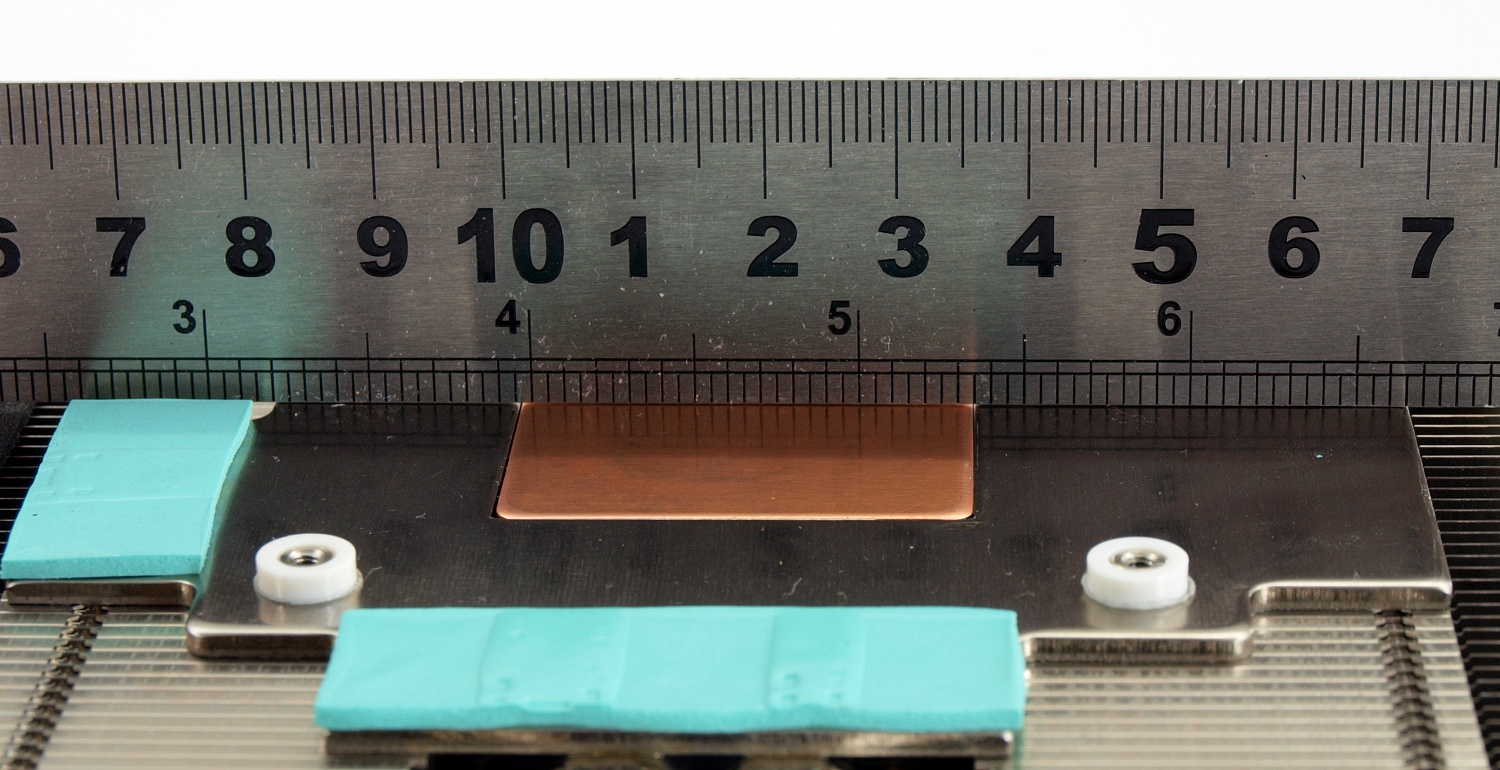

Тест с металлической линейкой не выявил неровностей поверхности или горбов. Присутствует даже полировка до хорошего зеркального состояния.
За охлаждение силовых транзисторов отвечает отдельный низкопрофильный радиатор с тонкой салатовой термопрокладкой толщиной 0.5 мм. Крепление вынесено ближе к центру, что обеспечивает сильный и равномерный прижим.
Центральный теплорассеиватель представляет собой односекционный радиатор, набранный из 41 алюминиевой никелированной пластины. Они пронизаны четырьмя тепловыми трубками, две из которых получили диаметр 8 мм, две – 6 мм. При внимательном изучении конструкции был отмечены малозаметные следы припоя.

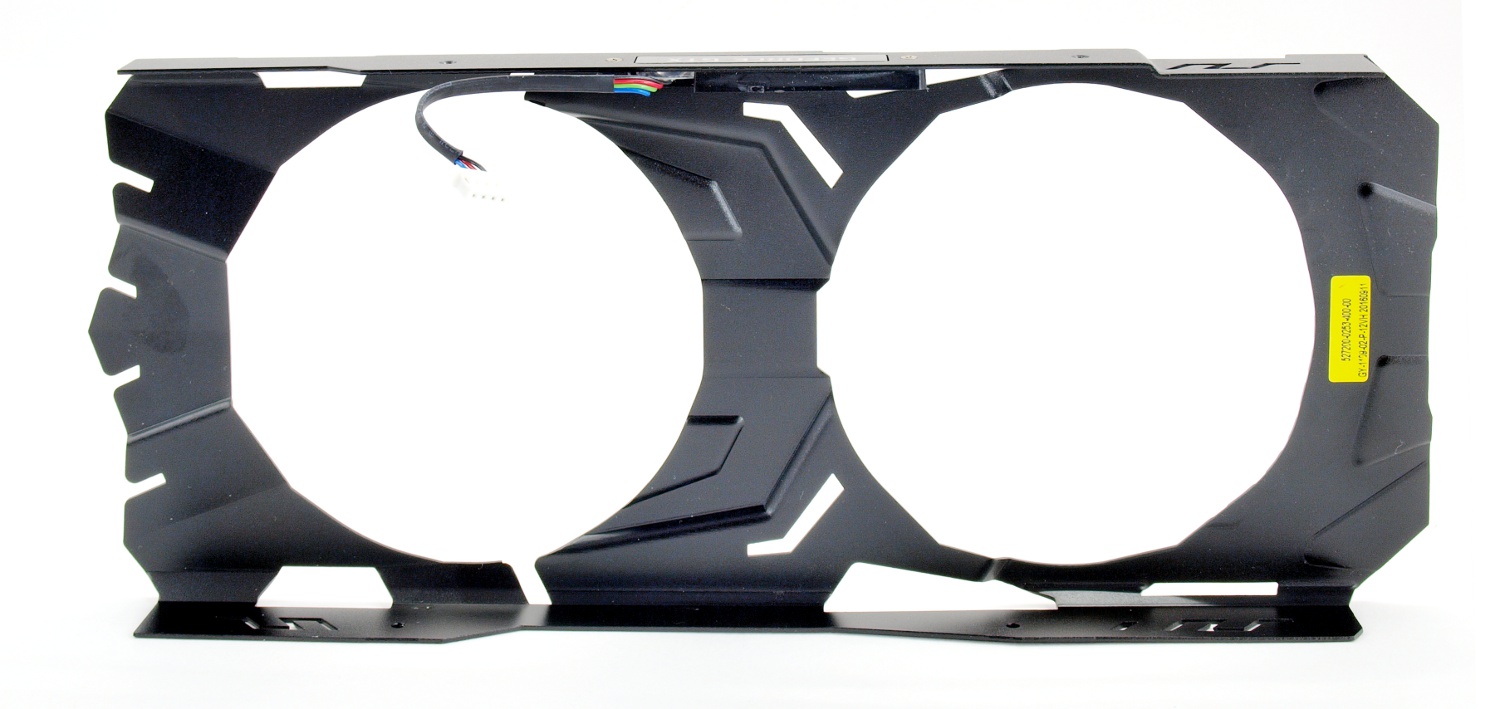

Вентиляторы крепятся к охладителю с помощью множественных зажимов, что повышает сложность их снятия. Однако сам металлический кожух легко поддается демонтажу.
Он был бы практически ничем не примечателен, если бы не маленькая зона подсветки надписи «GeForce GTX».

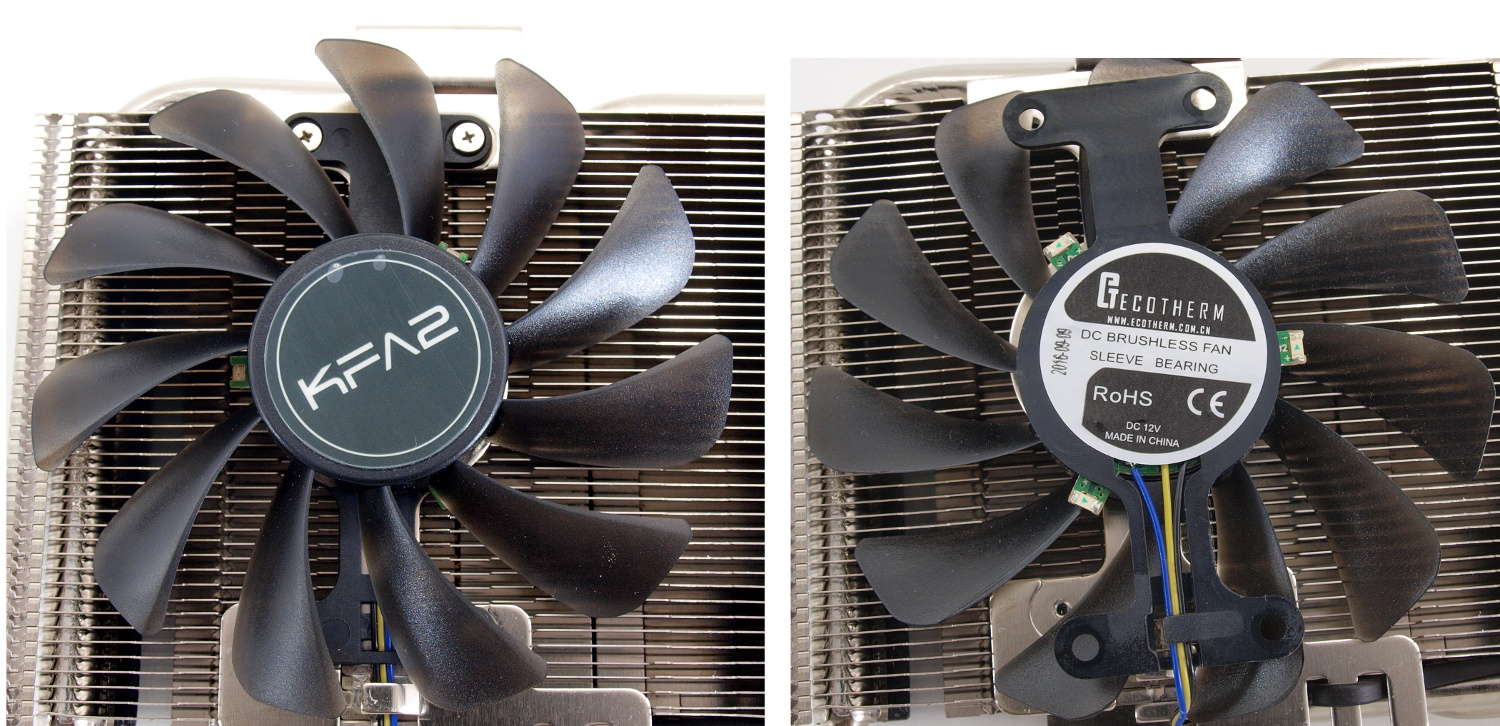

За активное охлаждение отвечают две модели с размером крыльчатки 95 мм. Они изготовлены компанией Ecotherm, дополнительная информация неизвестна: не указано ни наименование модели, ни уровень потребляемого тока.
Данные вертушки способны работать в диапазоне 0-2400 об/мин, оставаясь очень тихими до 1200 об/мин и тихими – до 1550 об/мин.
Последний элемент системы охлаждения заслуживает отдельного внимания. На видеокарте установлена опорная пластина с множественными креплениями, что повышает ее жесткость, и прорезями, увеличивающими конвекционные возможности.
Удивительное открытие обнаруживается и при взгляде на термопрокладку: разработчики не поленились сделать ровную прорезь, которая открывает доступ к свежему воздуху.

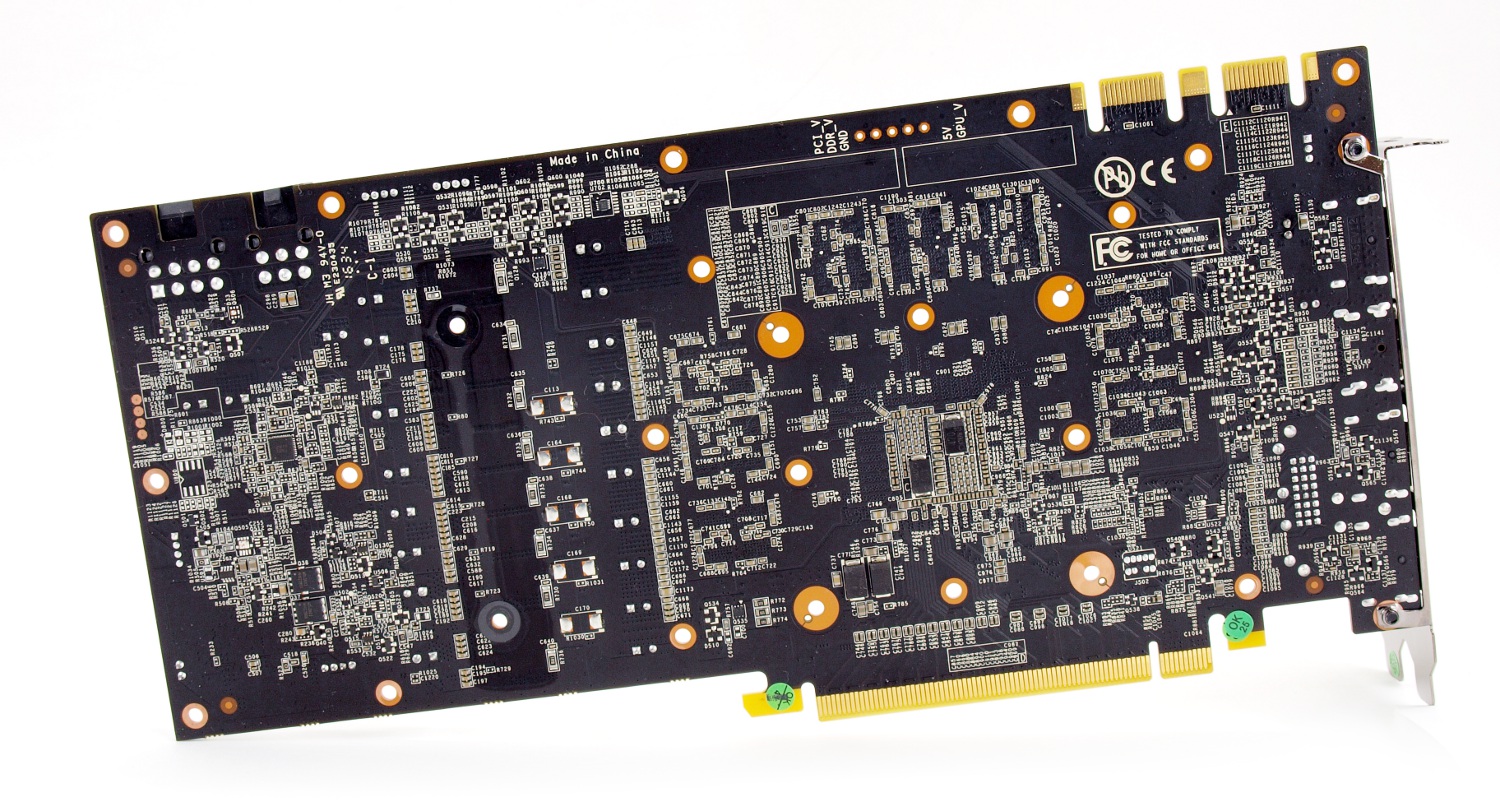

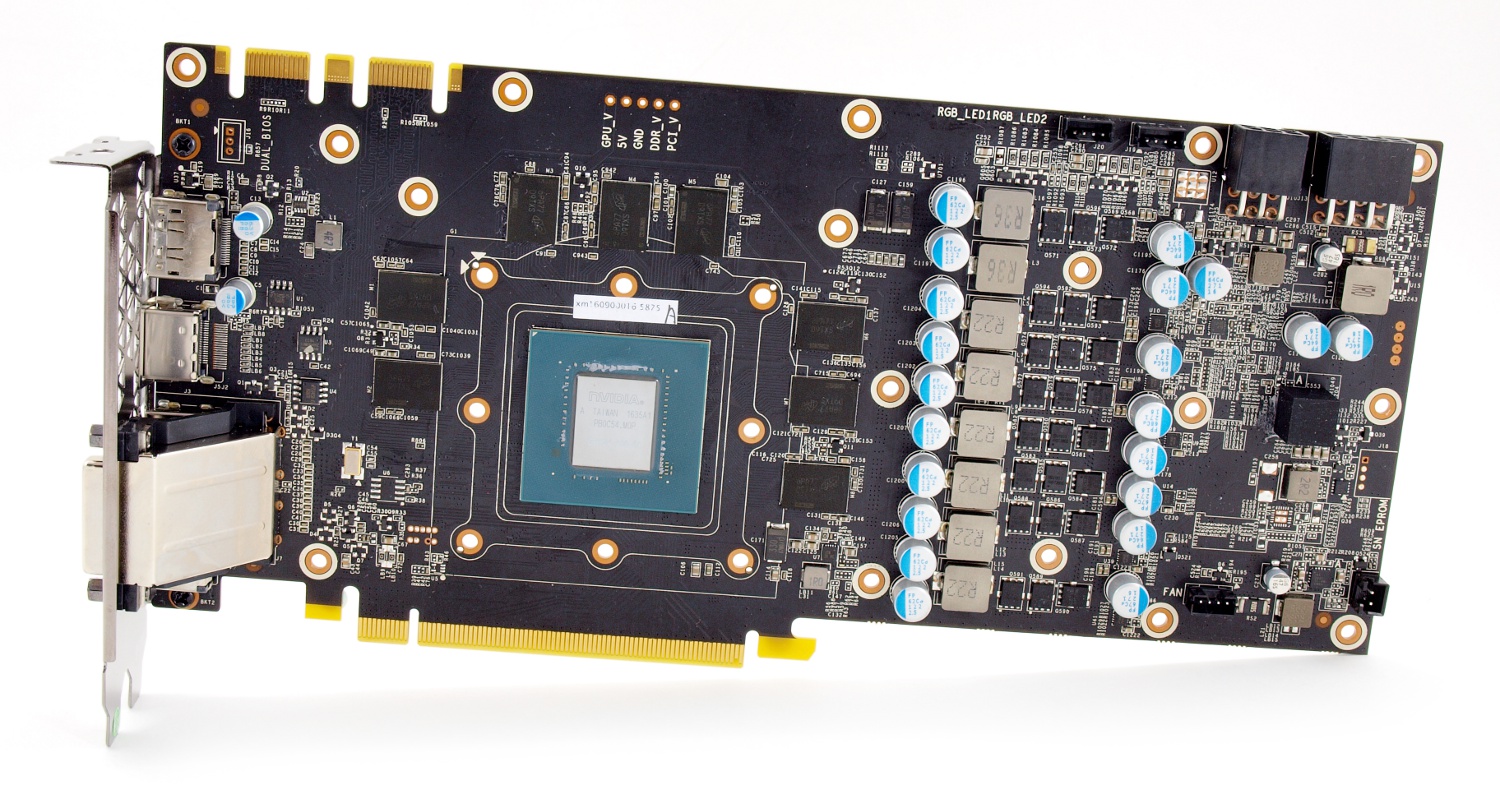

Модель KFA2 GeForce GTX 1080 EXOC построена на оригинальной печатной плате черного цвета.
Разработчики увеличили ширину PCB для установки элементов усиленной подсистемы питания в один ряд, а также обеспечения дополнительной функциональности.

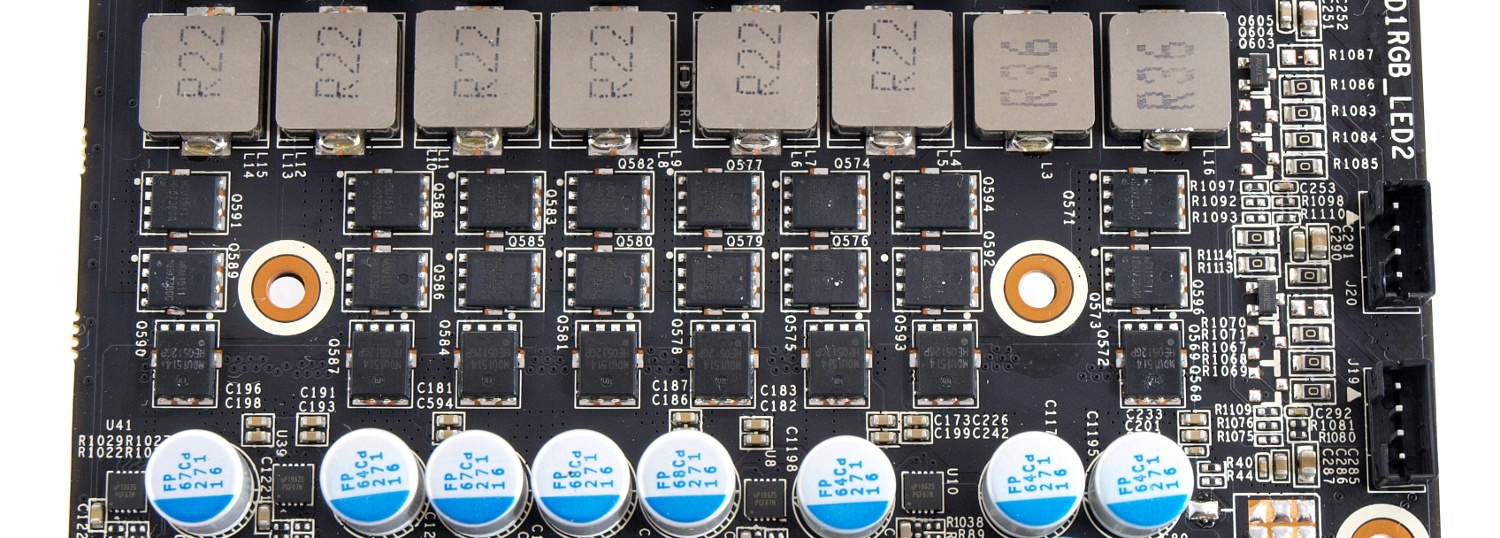

Подсистема питания построена по схеме «6+2», где шесть фаз отводится на графический процессор и две – на видеопамять.

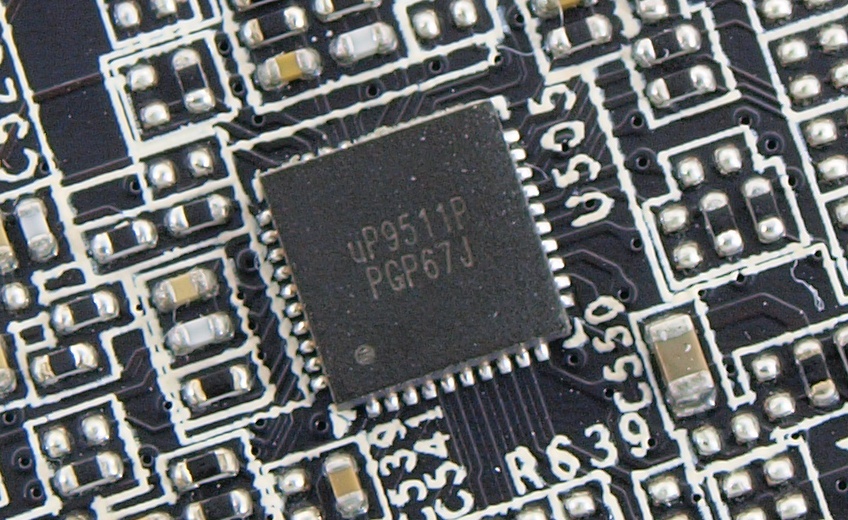

В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся в линейке GeForce GTX 10x0.

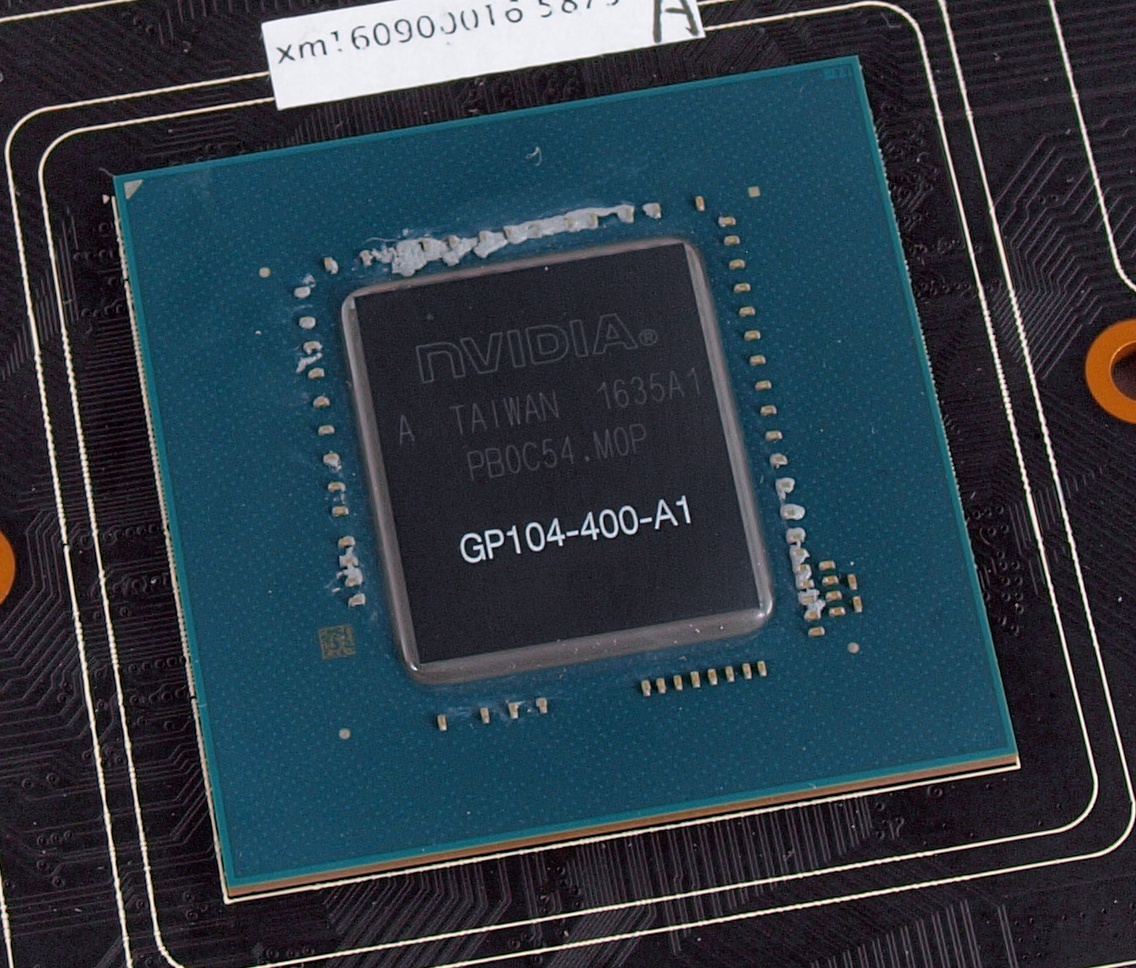

Сердцем героя обзора стал графический процессор GP104-400-A1, произведенный по 16 нм техпроцессу на 35-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

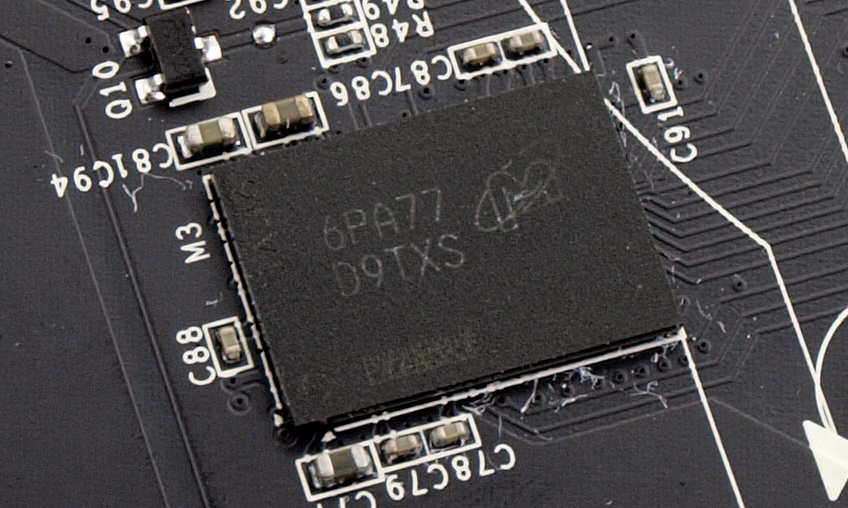

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6PA77 D9TXS. Тактовая частота микросхем памяти составляет 1251 МГц (эффективная частота – 10010 МГц).

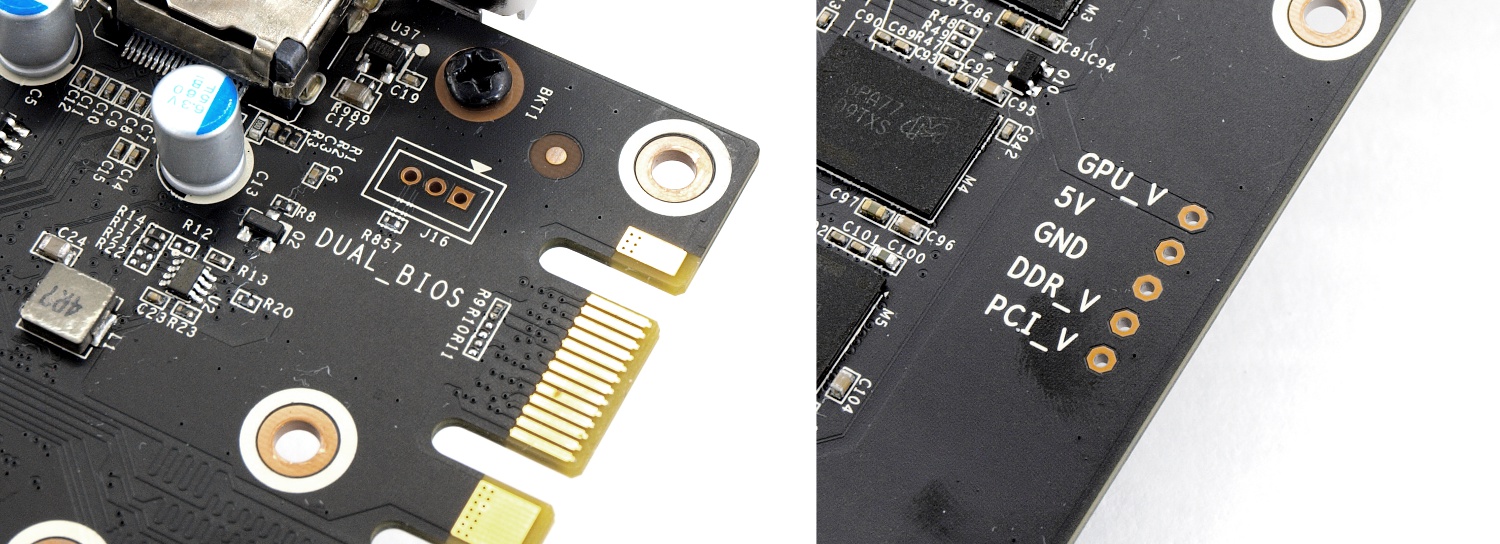

Стоит отметить, что на печатной плате предусмотрены точки замера напряжений, что будет полезно энтузиастам при экстремальном разгоне, и нераспаянный коннектор для переключателя второй микросхемы BIOS.
Возможно, в скором времени разработчики выпустят обновленную модель.
Тестирование видеокарты KFA2 GeForce GTX 1080 EXOC проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Несмотря на громкое название «Extreme Overclocked», модель KFA2 GeForce GTX 1080 EXOC получила достаточно скромный заводской разгон, который выглядит совсем небольшим плюсом. Частота ядра была повышена всего на 51 МГц – с 1607 МГц по ядру до 1658 МГц, в режиме Boost – до 1797 МГц при напряжении 1.063 В.
В режиме простоя вентиляторы останавливаются, а ключевым значением для их старта является отметка 64°C. Были получены следующие результаты:
Старт вертушек происходит скачкообразно, но без резких завываний.
В играх и бенчмарках KFA2 GeForce GTX 1080 EXOC показала себя не столь впечатляюще, как хотелось бы, но обо всем по порядку.
На примере Heaven Benchmark 4.0 отчетливо заметно, что система охлаждения демонстрирует средние показатели: к концу теста температура графического процессора достигла 78°C, но при низком уровне шума и всего 1345 об/мин, зона VRM – 87°C. Определенно, разработчики выбрали акустический комфорт, сохранив запас по мощности.
На очереди пятнадцать прогонов 3DMark Fire Strike в «тесте устойчивости», которые, как показала практика, оказались превосходной нагрузкой для графических ускорителей.
Итог был следующим: 82°C при 1490 об/мин и частоте GPU 1835-1911 МГц.
Продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
Crysis 3 – уровень «Добро пожаловать в джунгли».
«Ведьмак 3: Дикая охота» – уровень «Первые ростки зла».
Итак, с возможностями KFA2 GeForce GTX 1080 EXOC в штатном режиме все ясно. А на что можно рассчитывать при ручной настройке параметров?
По просьбе пользователей ручной разгон проводился в двух режимах – при среднем уровне шума, позволяющем использовать видеокарту в повседневной жизни, и при скорости вращения крыльчаток 100%, дабы раскрыть весь потенциал модели KFA2.
После фиксации оборотов при 70% (1670 об/мин) удалось поднять частоты ядра и памяти на 100 МГц и 125 МГц соответственно – до отметок 1758 МГц и 1376 МГц. Благодаря технологии GPU Boost 3.0 в играх частота GPU доходила до 1974 МГц.
При 2350 об/мин или 100% и напряжении 1.093 В были получены 1788 МГц и 1391 МГц. Всего лишь пара десятков мегагерц в ущерб тишине.
Производительность в 3DMark Fire Strike по результатам Graphics Score поднялась на 8%.
Зато после замены термопасты на Gelid GC-Extreme и аккуратной сборки системы охлаждения KFA2 GeForce GTX 1080 EXOC стала более покладистой
Но на пятнадцати прогонах 3DMark Fire Strike в «тесте устойчивости» это никак не отразилось, поэтому из дополнительных оптимизаций можно посоветовать лишь зафиксировать скорость вращения вентиляторов при 67% (1600 об/мин).
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК-термометра.
Результаты исследования потенциала системы охлаждения.
Система охлаждения KFA2 GeForce GTX 1080 EXOC в автоматическом режиме настроена хорошо: температуры не достигают психологической отметки в 90°C, а уровень шума низок. Но если и есть у кулера золотая середина, то это 1550-1600 об/мин.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Что мне понравилось в KFA2 GeForce GTX 1080 EXOC, так это возможность снятия ограничений по энергопотреблению, что позволяет без модификаций печатной платы использовать видеокарту для экстремального разгона, да и точки замера напряжений есть. Чем не повод для радости энтузиастов? На позиционирование новинки намекают и переработанная подсистема питания вкупе с дополнительным шестиконтактным разъемом.
Любую видеокарту из арсенала любого вендора можно условно записать в одну из трех категорий – «дешево и сердито», «оптимальный вариант» и «топовая версия». Как несложно догадаться, KFA2 GeForce GTX 1080 EXOC относится именно ко второй, что связано с системой охлаждения: с одной стороны, порох в пороховницах еще есть, с другой – потенциал ограничен.
Поэтому, исходя из проведенных тестов, модель KFA2 GeForce GTX 1080 EXOC является золотой серединой среди других участников наших обзоров GeForce GTX 1080. Она обеспечивает высокую производительность и низкий уровень шума, основана на переработанной печатной плате и предлагается в российской рознице дешевле конкурирующих решений. Впрочем, без замечаний не обошлось.
К ним можно отнести посредственные показатели температур, которые хоть и далеки от критических, но явно выше, чем у оппонентов. Добавим сюда неоднозначно организованную подсветку, которая у вентиляторов неотключаема и горит красным светом, а у логотипа – оранжевым и белым, пока вы ее не настроите. Возможно, это мелкие придирки, но не замечать их невозможно.
Впрочем, если суммировать все выявленные достоинства и недостатки, то KFA2 GeForce GTX 1080 EXOC оказывается неплохим вариантом для игровой системы, который вызывает интерес измененной PCB, альтернативной системой охлаждения и невысокой стоимостью на фоне прочих GeForce GTX 1080 оригинального дизайна.
