Недавно мы познакомились с обновленной серией графических ускорителей G1 Gaming на примере модели Gigabyte GeForce GTX 1070 G1 Gaming, которая произвела хорошее впечатление качественной системой охлаждения и высокой производительностью.
Но одним лишь вариантом модельный ряд Gigabyte не ограничивается, и на этот раз, благодаря нашему партнеру – компании Регард, героем обзора станет топовая видеокарта, основанная на графическом процессоре Pascal GP104 и оснащенная системой охлаждения Windforce 3X.
Версия Gigabyte GeForce GTX 1080 G1 Gaming обещает стать по-настоящему интересным решением за счет множества улучшений и продуманных нововведений, эффективного кулера и высокой производительности. Добавим в «блюдо» заводский разгон, утилиту для оверклокинга и управления настройками Xtreme Gaming Engine и расширенный до трех лет срок гарантии, и получим неплохой вариант GeForce GTX 1080.
Полное название: Gigabyte GeForce GTX 1080 G1 Gaming, код производителя: GV-N1080G1 Gaming-8GD.
Видеокарта Gigabyte скрыта в коробке больших размеров с узнаваемой полиграфией. На лицевой стороне приводятся фирменное изображение кибернетического ока с оранжевым отливом и наименование модели, а также отметки о применении системы охлаждения Windforce, подсветки RGB и наличии заводского разгона. Существует версия и с эталонными частотами GPU и памяти. Упаковка столь величественна, что ручка для переноски была бы приятным бонусом.
Обратная сторона пестрит огромным количеством информации, позволяющей узнать о Gigabyte GeForce GTX 1080 G1 Gaming множество интересных деталей.
В первую очередь отметим двухсекционный радиатор с тремя тепловыми трубками, «бэкплейт» и три вентилятора. Во-вторых, функцию GPU Gauntlet по отбору лучших графических процессоров для своих видеокарт и полноценную RGB подсветку двух зон на кожухе системы охлаждения.
В нижней части указаны рекомендованные системные требования – блок питания мощностью не менее 500 Вт, оснащенный одним 8 pin коннектором.
За яркой упаковкой прячутся две коробки из плотного черного картона с названием линейки G1 Gaming. В них скрываются видеокарта и комплект поставки.
Жаль, что ко второму пункту в столь дорогом топовом продукте относятся только бумажный вариант руководства пользователя и диск с драйверами и программным обеспечением.
При такой стоимости хочется видеть, по меньшей мере, переходники, кабели и дополнительные аксессуары, хотя подобным ограничением отметились и другие производители.
Сама новинка помещена в мягкий материал, который обережет ее от внешних невзгод, и дополнительно защищена пакетом-антистатиком.
После изъятия видеокарты из коробки отметим защитные колпачки на всех разъемах и коннекторах модели. Здесь разработчики отнеслись к своему продукту с должным уважением и приятной внимательностью к деталям.
Внешний вид Gigabyte GeForce GTX 1080 G1 Gaming претерпел изменения. Для видеокарты топ-класса отличительным знаком стало трио вентиляторов диаметром 80 мм, размеры крыльчатки чуть скромнее и составляют 77 мм.
Очертания вентиляторов подчеркиваются кожухом с новым дизайном, включившим характерные яркие оранжевые полосы на черном фоне.

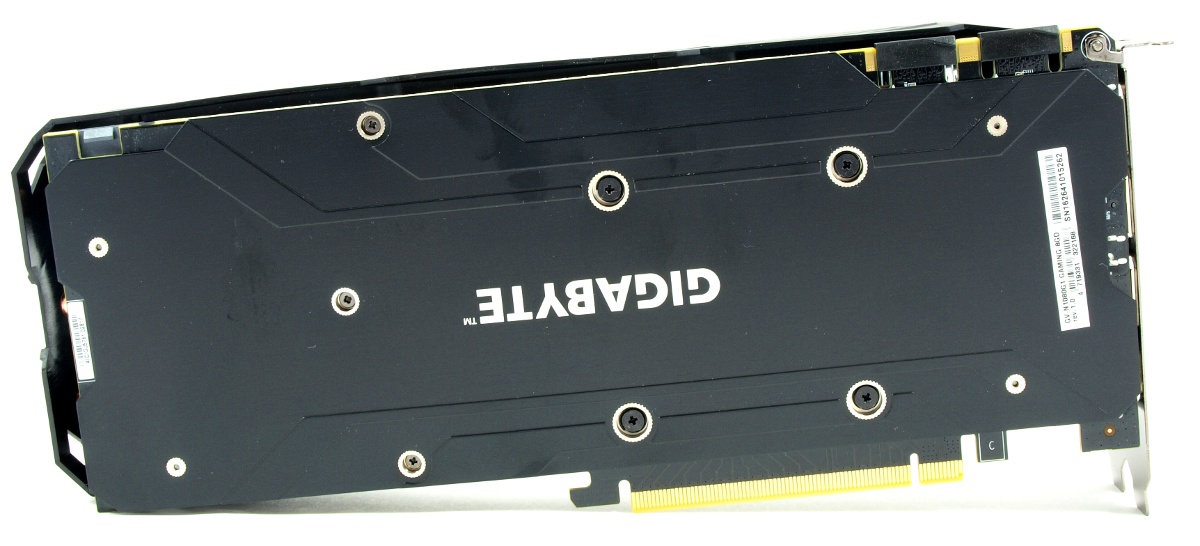

В лучших традициях компании Gigabyte задняя сторона модели закрыта металлическим «бэкплейтом». Забегая вперед, отметим, что он отводит часть тепла от печатной платы посредством термопрокладок.
Длина видеокарты составляет 280 мм, ширина – 117 мм, в корпусе новинка перекроет два слота расширения.
Задняя панель задействовала пять видеовыходов:
Поддерживаются следующие разрешения:
На Gigabyte GeForce GTX 1080 G1 Gaming так же, как и на предшественнице, присутствует боковая подсветка логотипа производителя и индикация об активности вентиляторов. В корпусе с прозрачной стенкой она выглядит очень зрелищно. Как положительный момент отметим настраиваемые алгоритмы ее работы.
Дополнительное питание для модели с уровнем TDP 165 Вт реализовано посредством одного восьмиконтактного разъема на краю печатной платы.
Он расширяет энергопотребление, на которое может рассчитывать видеокарта, вместе со слотом PCI-Express до 225 Вт, обеспечивая определенный запас для разгона.
Система охлаждения Windforce 3X представлена нам достаточно давно и пережила не только несколько поколений видеокарт, но и собственные модификации. Посмотрим на нее поближе и изучим Gigabyte GeForce GTX 1080 G1 Gaming как следует.
В состав конструкции входит двухсекционный радиатор, набранный множеством алюминиевых пластин, пронизанных тремя тепловыми трубками диаметром 8 мм каждая. Все соединения тщательно и аккуратно пропаяны, что повышает эффективность охладителя.
Прямой контакт с графическим процессором осуществляется таким образом, что GPU полностью покрывают медные трубки. Основание ровное, но не зеркальное. Здесь же расположена алюминиевая площадка для охлаждения микросхем видеопамяти. В качестве термоинтерфейса применены очень тонкие термопрокладки серого цвета.
Схожая ситуация и с зоной VRM, где инженеры припаяли основание к ребрам радиатора. Помимо двух отверстий с креплениями здесь добавлено одно в центре, которое увеличивает силу прижима и повышает качество охлаждения силовых транзисторов. В хорошем смысле «досталось» и дросселям: им отвели отдельную рамку и термопрокладку.
Декоративный пластиковый кожух является пристанищем для трех 80 мм вентиляторов. С помощью разветвителя они сведены к одному проводку для подключения к видеокарте. Чуть проще с этого ракурса выглядит зона подсветки, разводка которой прячется под полоской черной изоленты
Вентиляторы производства Power Logic с маркировкой PLD08010S12HH вращаются со скоростью 0 – 3800 об/мин. Характеристики – 12 В и 0.35 А.
Последним элементом системы охлаждения является опорная пластина с обратной стороны печатной платы.
За счет двух лент термопрокладок «бэкплейт» отводит часть тепла от зоны VRM, тем самым участвуя в пассивной части как плоский радиатор. В нагрузке он греется сильно, зато по показаниям прибора подсистема питания чуть прохладнее.
Модель Gigabyte GeForce GTX 1080 G1 Gaming построена на оригинальной печатной плате черного цвета, поверхность которой немного глянцевая. Длина PCB составляет 267 мм.
Качественная элементная база выполнена по концепции Ultra Durable VGA, что на практике означает применение качественных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
Подсистема питания выполнена по формуле «8+2», где восемь фаз отводится на графический процессор и две – на видеопамять. Подобная усиленная реализация VRM позволяет рассчитывать на высокий разгон и грамотное перераспределение нагрузки, а также более низкую температуру транзисторов.
В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Сердцем героя обзора стал GPU GP104, произведенный по 16 нм техпроцессу на 22-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с неразборчивой маркировкой. Их тактовая частота составляет 1251 МГц (эффективная частота – 10 010 МГц).
Тестирование видеокарты Gigabyte GeForce GTX 1080 G1 Gaming проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 4.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 27 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Модель Gigabyte GeForce GTX 1080 G1 Gaming функционирует на повышенных тактовых частотах, что обеспечивает более высокую производительность по сравнению с иными версиями GeForce GTX 1080. Частота ядра равняется 1696 МГц вместо эталонной 1607 МГц, в режиме Boost она доходит до 1835 МГц, частота видеопамяти составляет 1251 МГц. Напряжение GPU в среднем 1.043-1.05 В.
В режиме простоя частоты видеокарты снижаются до 240/202 МГц, вентиляторы останавливаются. При прочих равных температура графического процессора у других моделей составила бы 42-48°C, а на модели Gigabyte всего 37°C. Это достигается благодаря грамотному подходу к проектированию и реализации системы охлаждения Windforce 3X.
В данном случае речь идет о поведении вентиляторов: после игры или бенчмарка они работают при 600-1000 об/мин вплоть до температуры GPU в 41°C и лишь затем плавно останавливаются. Для сравнения – в конкурирующих решениях тот же самый алгоритм реализован для 50-55°C, что сказывается на температуре графического процессора в простое.
Тест Heaven Benchmark 4.0 демонстрирует все слабые и сильные стороны кулера видеокарты. Частота GPU динамически поднимается до 1974 МГц, однако система охлаждения работает не лучшим образом. При 2350 об/мин температура графического процессора достигает 74°C.
Производимый СО уровень шума можно охарактеризовать как средний, комфортный для продолжительной работы. Разработчикам необходимо призадуматься над повышением эффективности кулера. Зато зона VRM чувствует себя прекрасно – всего 80°C.
Стресс-тест MSI Kombustor ситуацию не меняет. Система охлаждения Gigabyte GeForce GTX 1080 G1 Gaming продолжает работать так же, как и прежде, никаких критических результатов или перегрева не отмечено.
Частота ядра и напряжение понижаются согласно заложенным в видеокарту алгоритмам для удержания конкретного значения энергопотребления, зашитого в BIOS.
С первых попыток удалось разогнать новинку путем повышения частоты ядра и памяти на 80 МГц и 163 МГц соответственно. Скорость вращения крыльчаток вентиляторов была зафиксирована на 75%, что соответствовало 2850 об/мин.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
По сравнению с рассмотренными ранее версиями ASUS ROG GeForce GTX 1080 Strix, MSI GeForce GTX 1080 Gaming Z и Palit GeForce GTX 1080 GameRock Premium Edition результаты модели Gigabyte можно назвать как минимум неплохими.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Оглядываясь на результаты обзора, можно уверенно сказать, что Gigabyte GeForce GTX 1080 G1 Gaming получилась интересной моделью со своими плюсами и минусами.
Есть замечания к штатной системе охлаждения – она неплохо справляется со своей задачей в номинальном режиме работы, но с оговоркой, что работает чуть громче оппонентов. Как положительный момент отметим, что подсистема питания подвержена меньшим температурам, что хорошо скажется на разгоне и сроке службы видеокарты. Предусмотрен определенный запас эффективности кулера, что позволяет слегка понизить обороты вентиляторов.
Кроме того, новинка обладает заводским разгоном и расширенной гарантией. На месте и подсветка, которая является одной из новомодных современных тенденций и многим придется по душе. В итоге Gigabyte GeForce GTX 1080 G1 Gaming станет хорошим вариантом для эксплуатации без фанатизма с разгоном и очень тихой видеокартой при снижении скорости вращения крыльчаток до 1900 об/мин.
