Отгремел анонс новой видеокарты AMD – Radeon RX 480. Но новые модели еще не успели насытить рынок, да и вниманию покупателей пока предлагаются лишь версии эталонного дизайна.
А как же решения прошлого поколения с сопоставимой производительностью, которые до сих пор актуальны? В этом сегменте и выбор побогаче, и цены в некоторых случаях могут быть ниже. Об одном из таких и пойдет речь.
Благодаря нашему партнеру – компании Регард, мы рассмотрим видеокарту Gigabyte Radeon R9 390 G1 Gaming, оснащенную системой охлаждения Windforce 2X. Разработчики Gigabyte не забывают о серии G1 Gaming и своевременно пополняют ее новыми версиями популярных ускорителей.
Вот и в этом случае они выпустили модель на базе графического процессора Grenada (он же доработанный Hawaii), которая в некоторых нюансах кардинально отличается от оппонентов.
Полное название: Gigabyte AMD Radeon R9 390 Gaming [GV-R939G1 Gaming-8GD], код производителя: GV-R939G1 Gaming-8GD.
Gigabyte Radeon R9 390 G1 Gaming поставляется в огромной коробке с фирменной черно-синей полиграфией. Информативность лицевой стороны минимальна, присутствует лишь наименование модели, характеристики видеокарты и упоминание заводского разгона.
На обратной стороне все с точностью до наоборот: разработчики рассказали обо всех особенностях продукта в мельчайших подробностях, с иллюстрациями и подписями.
Достаточно сказано и про систему охлаждения – вентиляторы с новым дизайном лопастей, подсветка, «бэкплейт», режим «0dB Fan». Для остальных компонентов заявлено применение качественной элементной базы, а также поддержка утилиты Guru II OC.
За сохранность Gigabyte Radeon R9 390 G1 Gaming отвечает мягкий материал, занимающий половину коробки. Такая забота компании поощрительна, но отражается на габаритах упаковки, которая становится менее транспортабельной.
Можно сыграть в прятки и постараться найти, куда же разработчики запрятали комплект поставки. Подскажем, он размещен в нижней секции под видеокартой, в него входят руководство пользователя и диск с драйверами.
Скромно, но в современных реалиях сложно ожидать большего.
При первом знакомстве с Gigabyte Radeon R9 390 G1 Gaming трудно представить, что перед тобой одна из самых горячих и требовательных видеокарт на графическом процессоре Hawaii, требующая габаритную систему охлаждения.
Она больше похожа на Radeon 380(X), и в это уже легче верится. Однако разработчикам удалось совместить GPU Hawaii и компактную СО в едином тандеме.
К слову, длина печатной платы не превышает 246 мм, что меньше, чем у референсного варианта с его 267 мм, ширина – 118 мм, в корпусе модель перекроет два слота расширения. Чудеса, да и только, но сюрпризы будут поджидать нас на каждом повороте.
Gigabyte Radeon R9 390 G1 Gaming построена по концепции Ultra Durable VGA и оснащается оригинальной системой охлаждения WindForce 2X. Декоративный пластиковый кожух накрывает всю плату целиком, он получил интересную окантовку и множественные вырезы по периметру. За активную часть отвечают два 90 мм вентилятора с логотипом компании.
Отметим установленный на видеокарте «бэкплейт», который все больше и больше приспосабливают к отводу тепла с печатной платы за счет термопрокладок.
Удивляет задняя панель, которая напоминает аналогичные у графических решений Nvidia. Всего задействовано пять видеовыходов:
Поддерживаются следующие разрешения:
Дополнительное питание построено по классической формуле «8+6», что обеспечивает энергопотребление видеокарты вплоть до 300 Вт. Конечно же, расчет ведется с неким запасом. Для удобства использования защелки развернуты и управляться с кабелями очень удобно.
Фирменной особенностью серии Gigabyte G1 Gaming является регулируемая подсветка. Сбоку расположена надпись «Windforce», подсвеченная приятным синим цветом. Здесь стоит вспомнить о возможности остановки вентиляторов в режиме простоя. При снижении нагрузки вертушки выключаются, на панели загораются слова «Silent» и «Stop».
К сожалению, переключатель BIOS в данном случае отсутствует. А жаль, все же польза от него была.
У разработчиков Gigabyte особый подход к креплению кулера: использовано четыре подпружиненных винтика по периметру графического процессора и три в зоне VRM. Термоинтерфейса много, система охлаждения снимается неохотно.
Первым делом рассмотрим контакт графического процессора и основания. Заводская термопаста слегка подсохла, по отпечатку видно, что кристалл GPU контактирует не со всеми тепловыми трубками.
Они набраны по не самой распространенной схеме «8+6+8+6» мм. Обработка на высоком уровне, никаких замечаний за исключением отсутствия зеркальной полировки.
Массивный охладитель представлен в виде односекционного радиатора. На сложное переплетение алюминиевых пластин и тепловых трубок ложится огромный груз ответственности по охлаждению Gigabyte Radeon R9 390 G1 Gaming.
Кожух вместе с вентиляторами снимается достаточно просто. Отметим, что, сколько не разглядываешь пластиковую панель, она ощущается как металлизированная.
Две вертушки представлены моделями PLA09215S12H известной компании Power Logic. Характеристики 12 В и 0.55 А, дата производства 5 января 2016 года. Забегая вперед, скажем о скорости вращения крыльчаток, которая лежит в диапазоне 0-3600 об/мин.
От привычного низкопрофильного радиатора разработчики отказались в пользу удлиненных ребер основного охладителя с напаянной пластиной. Серую термопрокладку на моделях Gigabyte мы отмечали не один раз, отпечаток силовых транзисторов отличный.
Пробежимся еще раз по облику Gigabyte Radeon R9 390 G1 Gaming и посмотрим, что мы упустили. «Бэкплейт»!
Да, опорная пластина – элемент на современной видеокарте желанный и незаменимый. Он не только играет роль ребра жесткости, но и предотвращает печатную плату от повреждений, а при должном подходе еще и с функцией отвода тепла от PCB справляется (к примеру, как здесь).
В зоне VRM предусмотрено утолщение и полоска термопрокладки. В тестах «бэкплейт» сильно нагревается, однако свою функцию выполняет – снижает температуру подсистемы питания.
Видеокарта Gigabyte Radeon R9 390 G1 Gaming построена на оригинальной печатной плате черного цвета, аналогов которой мне не встречалось. Инженеры переработали PCB, оставив неизменной лишь саму концепцию расположения всех ключевых элементов. Изучим ее более детально и отметим интересные особенности.
Все прежние достоинства сохранены: элементная база построена по фирменной концепции Ultra Durable VGA, которая предполагает использование твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Разработчики переработали подсистему питания и реализовали ее по формуле «6+1+1», где шесть фаз отводится на графический процессор, одна – на микросхемы памяти, и последняя – на PLL. Две фазы остались незадействованными.
ШИМ-контроллер NCP81022 расположился с противоположной стороны печатной платы.
Сердцем героя обзора стал GPU Grenada (Hawaii), произведенный по 28 нм техпроцессу в январе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны шестнадцатью микросхемами H5GC4H24AJR производства SKhynix. Их тактовая частота составляет 1500 МГц (эффективная частота – 6000 МГц).
Тестирование видеокарты Gigabyte Radeon R9 390 G1 Gaming проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Видеокарта Gigabyte Radeon R9 390 G1 Gaming оснащена заводским разгоном. Частота ядра повышена с 1000 МГц до 1025 МГц, частота памяти соответствует эталонной версии и равна 1500 МГц.
Компактная по меркам топовых ускорителей система охлаждения ведет себя иначе, нежели на модели Sapphire Radeon R9 390 Nitro, которая в полтора раза массивнее и длиннее. Однако все не так печально. В режиме простоя частоты снижаются до 300/150 МГц, а вентиляторы останавливаются. Инженерам Gigabyte пришлось поднять пределы по температурам, поскольку кулер Windforce 2X не может отвести столько же тепла, как конкурент, и удержать температуру в рамках 40°C. По этой причине при обычной работе она держится в районе 50-55°C.
Просмотр фильмов и роликов на YouTube заканчивается повышением температуры до порогового значения в 62°C, после чего вентиляторы включаются, охлаждают видеокарту, выключаются и так до бесконечности.
Такое синусоидальное поведение характерно и для других видеокарт, к примеру, MSI GeForce GTX 960 Gaming, но в их случае запуск вертушек обычно происходит во время игр.
Сюрпризы преподносит утилита GPU-Z, во вкладке «Сенсоры» которой мы видим другие параметры. В первую очередь отметим, что их стало меньше и вместо «Temperature VRM1» и «Temperature VRM2» появились датчики температур около сокетного пространства графического процессора и текстолита печатной платы.
Изучим BIOS детальнее. Многие зашитые значения соответствуют модели Radeon R9 290X, даже напряжение контроллера видеопамяти: 1000 мВ против эталонных 1050 мВ. Вентиляторы «молчат» до 63&dgC, далее плавно раскручиваются до 100%.
Значения ячеек BIOS для напряжений с кодами «65282-65288» нам не интересны, посмотрим на настоящие показания. EVVD рапортует о 1.275 В, что является завышенным значением, AIA64 поднимает еще выше – до 1.30 В. Слишком много. Есть подозрение, что системе охлаждения придется бороться с лишними ваттами тепловыделения.
После нескольких тестов нам не удается разогреть графический процессор выше 79°C, что является хорошим результатом с учетом скромных размеров видеокарты.
Однако при этом обороты вентиляторов возрастают до 2700 об/мин, а уровень шума становится выше, чем у многих референсных версий. Справедливости ради отметим, что Gigabyte Radeon R9 390 G1 Gaming остается тише эталонной модели.
Чудеса происходят в стресс-тесте MSI Kombustor: рассматриваемая видеокарта не только не сбрасывает частоты, но и в плане температур оставляет хороший запас.
Удивительное рядом. Эта модель так и просит заняться ее тонкой настройкой, что по душе многим энтузиастам. Было решено снизить напряжение на GPU до приемлемых значений: при 1150 мВ система сразу же зависла, при 1200 мВ – небольшие артефакты. В итоге при 1212 мВ удалось добиться полной стабильности.
Вот теперь все на своих местах

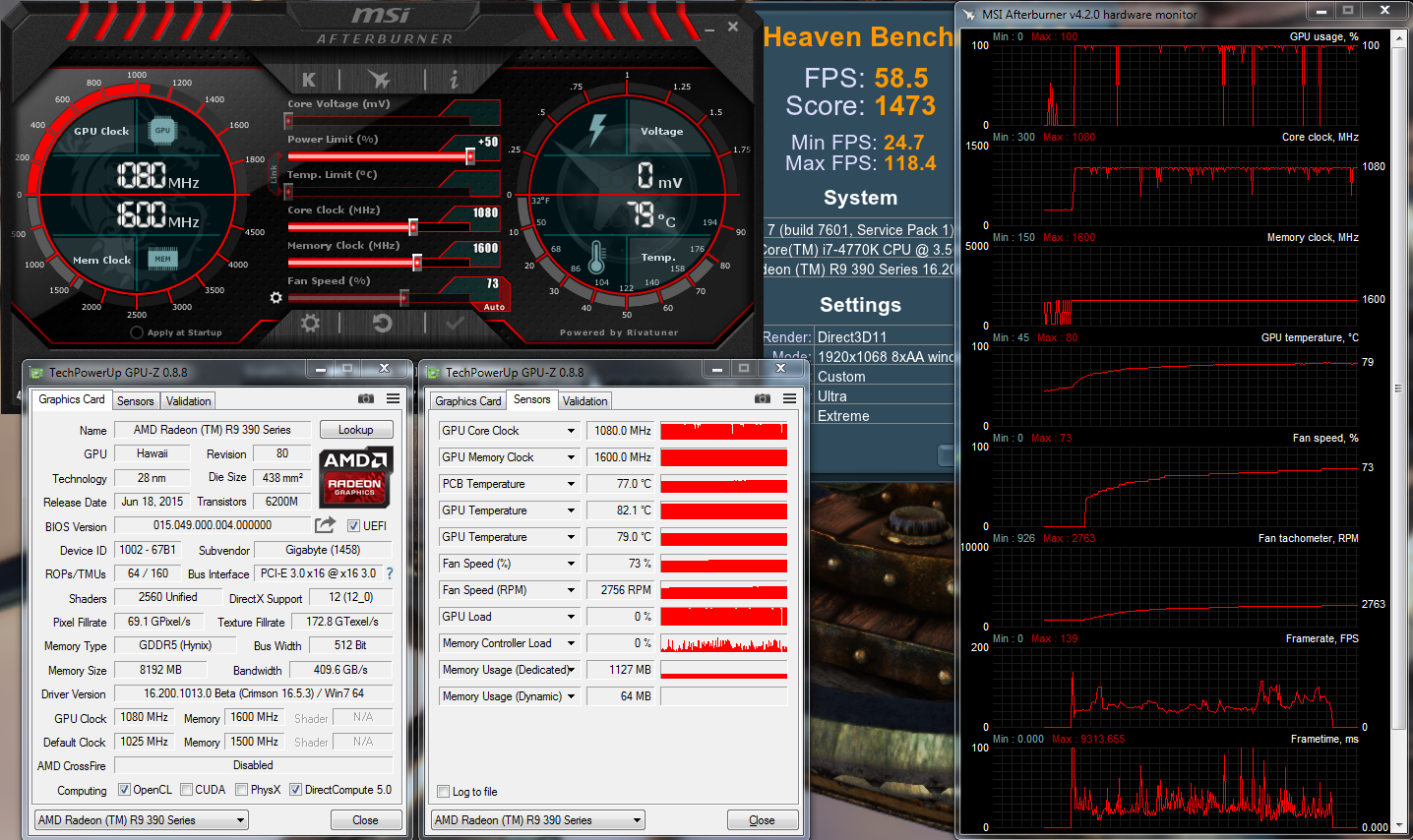

Gigabyte Radeon R9 390 G1 Gaming стала тише и прохладнее: 75°C против 79°C и 2400 об/мин против 2700 об/мин. Если откорректировать еще и вентиляторы, то видеокарту можно сделать бесшумнее. А как обстоят дела с разгоном?
Наш образец оказался не очень удачным, даже при базовом напряжении 1.275 В удалось поднять частоту графического ядра всего до 1080 МГц, памяти – до 1600 МГц.
Очередное удивление вызывает тот факт, что при Power Limit +50% у многих Radeon R9 290(X)/390(X) начинает не по-детски возрастать аппетит. Здесь же видеокарта потребляет столько, сколько ей нужно, что отразилось не только на температуре (она почти не повысилась), но и на графике потребляемого электричества.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Итак, шумно и горячо. Разработчики постарались найти оптимальный вариант, и им почти удалось это сделать с учетом компактной относительно конкурирующих решений системы охлаждения. Все бы ничего, но не понятен шаг инженеров с таким высоким штатным значением, которое отражается на результатах. При 1.212-1.22 В видеокарта становится покладистее.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей Radeon R9 390 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
На первый взгляд версия Gigabyte является неким откровением и не похожа на другие видеокарты этой серии. Инженеры, видимо, вдохновились идеей разработки нового продукта, а не созданием копии на базе референсного варианта. Модификациям подверглось все: кулер, датчики, микропрограммное обеспечение и даже печатная плата, ставшая короче оригинала на 21 мм. Но пошло ли все это на пользу?
Благодаря проведенным тестам можно объективнее оценить Gigabyte Radeon R9 390 G1 Gaming. За счет меньших габаритов модель стала горячее и шумнее. Последнее – заслуга скорее задранного напряжения, нежели самой системы охлаждения, и при желании эти замечания легко снимаются правкой BIOS.
Что в остатке? Видеокарта Gigabyte понравится энтузиастам, которые знают, как легко и просто из любой «печки» сделать «конфетку», благо и материалы на эту тему уже опубликованы. Она оставила неоднозначное впечатление, но положительных моментов все же больше.
