Лаборатория Overclockers.ru продолжает цикл материалов, посвященных выбору игровых графических ускорителей. Ранее мы уже познакомились с линейками GeForce GTX 960, GeForce GTX 970 и GeForce GTX 980, теперь же речь пойдет о следующей в иерархии Nvidia модели, которую по праву можно считать топовой.
Будучи младшей версией GeForce GTX Titan X, GeForce GTX 980 Ti оказалась более доступной и интересной видеокартой, не только став одним из лидеров по производительности, но и предоставив пользователям очередной повод для споров, тянущихся еще со времен Radeon X1950 XTX и GeForce 7900 GTX.
Несмотря на то, что анонс GeForce GTX 980 Ti состоялся полгода назад, многие интересные модели до отечественной розницы добрались лишь недавно. Но среди них есть как версии, заслуживающие внимания, так и более простые решения. А наш обзор поможет разобраться в этом разнообразии.
Описание на сайте производителя – ссылка.
Инженеры Nvidia использовали в новинке дизайн представителей линейки GeForce GTX Titan, сохранив традиционную для компании конструкцию СО. Очевидно, существующие системы охлаждения, оставшиеся со времен проектирования GeForce GTX 770/ GTX 780 (Ti), отлично подошли не только новому однопроцессорному флагману, но и GeForce GTX 980 Ti.
Сама конструкция системы охлаждения позаимствована у GeForce GTX Titan X, а на него она в свою очередь перекочевала с GeForce GTX 780 Ti. Внутри вместо привычных тепловых трубок стоит испарительная камера, поскольку лишь она в силах передать большое количество тепла на ребра радиатора.
Рядом с разъемами SLI оставлена небольшая щель для отвода нагретого воздуха. Причем до трети от всего объема тепла выходит именно через это отверстие, так что не стоит ее загораживать. Основной радиатор не спаян с теплорассеивателями системы питания и микросхем памяти. Благодаря этому есть возможность установить отдельный водоблок.
Боковая надпись «GeForce GTX» подсвечивается зеленым светодиодом. Он управляется через отдельное приложение, на выбор представлено три режима: выключен, горит постоянно, плавно затухающая подсветка.

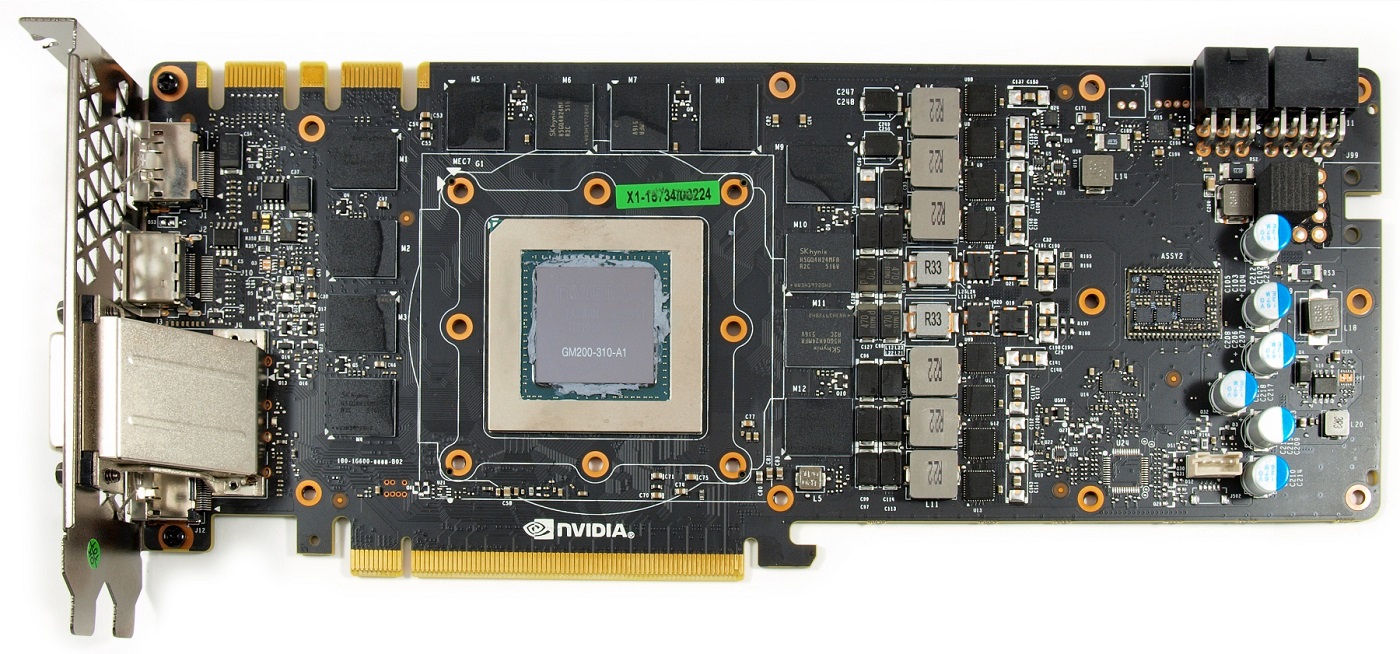

Видеокарты GeForce GTX Titan X и GTX 980 Ti – братья-близнецы. Одинаковая печатная плата, аналогичное количество фаз питания, да что говорить, даже элементы совпадают. По разгону старшей модели можно судить о типовом энергопотреблении в 250 Вт. Остальное ограничивается в BIOS. Но и при таком раскладе есть небольшой запас в 10%.
Разумеется, качество кристалла графического процессора GM200 у GeForce GTX 980 Ti ниже, иначе откуда берутся урезанные версии? Хотя бывает и так, что рыночная ситуация вынуждает производителей «отбраковывать» полностью рабочие микросхемы.
Комбинация задействованных фаз питания – «6+2». ШИМ-контроллер остался тем же самым – NCP4206. Им легко управлять сторонними утилитами. Правда, воспользоваться всем диапазоном вольтмода затруднительно из-за ограничения энергопотребления видеокарты, которое задается Nvidia.
Даже по нынешним меркам GeForce GTX 980 Ti оснащена впечатляющим объемом видеопамяти в 6 Гбайт. Все микросхемы расположены с фронтальной стороны.
Номинальные частоты видеокарты составляют 1000 МГц для GPU (GPU Boost до 1075 МГц) и 1750 МГц для памяти. На практике же графический процессор способен достигать частот 1177-1200 МГц.
В режиме нагрузки за счет технологии GPU Boost 2.0 частота видеоядра повышается вплоть до отметки 1200 МГц. Оригинальная система охлаждения справляется со своей задачей, не позволяя разогреть GPU выше 83°C, далее срабатывают специальные алгоритмы, которые удерживают ее на данной отметке, жертвуя производительностью. Издаваемый уровень шума можно охарактеризовать как выше среднего.
Более детально с версией эталонного дизайна можно ознакомиться в материале «Обзор и тестирование видеокарты Nvidia GeForce GTX 980 Ti».
Описание на сайте производителя – ссылка.
Внешне данная видеокарта разительно отличается от других модификаций серии ASUS Strix. Благодаря оригинальной системе охлаждения и выпирающим тепловым трубкам модель выглядит массивно. По бокам на кожухе расположены красные и серые элементы, что придает выразительности дизайну.
Разработчики оснастили модель нереференсной печатной платой, которая вместе с выступающим радиатором увеличивает длину видеокарты до 305 мм, а ширину – до 150 мм. Даже по нынешним меркам габариты выдающиеся, что накладывает некоторые ограничения при использовании в современных корпусах формата ATX. Идет на пользу внешнему виду и наличие «бэкплейта», который придется весьма кстати, если системный блок оснащен боковым окном.
Кулер DirectCU III состоит из достаточно массивного радиатора, в конструкции которого применяются 49 продольно расположенных алюминиевых пластин, и трех 88 мм осевых вентиляторов с улучшенной формой лопастей, закрепленных на пластиковом кожухе.
Для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок разного диаметра: две 10 мм, две 8 мм и одна 6 мм. Ребра радиатора и тепловые трубки покрыты слоем никеля. Для повышения эффективности теплообмена трубки надежно припаяны к ребрам алюминиевого радиатора и медному основанию.
Отдельно отметим, что основная система охлаждения контактирует напрямую с силовыми элементами подсистемы питания при помощи термоинтерфейса. А вот микросхемы памяти, к сожалению, лишены какого-либо дополнительного охлаждения.
Печатная плата версии GeForce GTX 980 Ti Strix действительно не похожа на референсную. Не то, что не похожа, а целиком и полностью сделана с нуля. Отчасти это продиктовано правилами компании-производителя – Strix, DirectCU III, Matrix и Poseidon давно создаются с особыми требованиями.
Стандартная формулировка Nvidia GeForce GTX Ti 980 гласит: «6+2» фаза питания. ASUS переписывает ее на «12+2» фазы. Причем переписывает так, что изменения касаются и ШИМ-контроллера – теперь это Digi+ ASP1500U.
Видеокарта ASUS GeForce GTX 980 Ti Strix может похвастать заводским разгоном: ядро функционирует на частоте 1216 МГц, частота видеопамяти равна 1800 МГц.
В игровых приложениях благодаря алгоритму работы GPU Boost 2.0 тактовая частота видеоядра увеличивалась до отметки в 1380 МГц. Это очень хороший показатель. Примененная система охлаждения не давала разогреться графическому процессору выше 78°C. В целом уровень шума был выше среднего.
Более подробно о данной модели можно прочесть в материале «Обзор и тестирование видеокарты ASUS GeForce GTX 980 Ti Strix (Strix-GTX980TI-DC3OC-6GD5-Gaming)».
Описание на сайте производителя – ссылка.
Как правило, серия ASUS Matrix использовала черно-красную цветовую гамму, но в новом решении палитра была изменена и теперь кожух системы охлаждения украшает металлизированная поверхность с оранжевым акцентом.
Оранжевый цвет присутствует даже сзади. Здесь находится защитная пластина, которая обеспечивает дополнительную жесткость конструкции, а также защищает обратную сторону устройства от различных механических воздействий.
Схема кулера такая же, как и у большинства других графических ускорителей. Основное отличие заключается в теплосъемнике, где контактируют непосредственно трубки, в остальном конструкция уже знакома.
Из основания расходятся пять медных тепловых трубок, которые покрыты слоем никеля, а потом еще и черной краской. Две из них толщиной 8 мм, две по 6 мм и одна 10 мм. Они идут как вверх, так и вниз. Затем они загибаются в стороны, а следом поворачивают обратно, пронизывая по пути массив алюминиевых ребер.
Отметим, что форма лопастей похожа на таковые у ASUS GTX 980 Ti Strix, а вот двигатели другие. Здесь используются устройства FirstD FD10015H12S с техническими характеристиками 12 В, 0.55 А. Сверху радиатор закрыт пластиковым кожухом.
Печатная плата получается очень большой в высоту, впрочем, как и у версии Strix.
Микросхемы памяти без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 384-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гбайт.
Подсистема питания заслуживает отдельного внимания. Отчасти благодаря ей плата получилась такая большая в высоту. Она выполнена по формуле «12+2+1» (GPU/МЕМ/PLL). По точно такому же типу сделана система питания на ASUS GTX 980 Ti Strix.
Номинальные частоты видеокарты ASUS составляют 1216 МГц (GPU Boost до 1317 МГц) для GPU и 1800 МГц для памяти. Для такой версии GeForce GTX 980 Ti со столь мощным питанием заявка более чем логичная.
В режиме нагрузки с использованием технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1442 МГц, но затем плавно понижалась до 1430 МГц. При таком подходе система охлаждения не позволяла разогреться GPU выше 66°C, работая при этом на 50% от своей максимальной мощности (~1450 об/мин). Благодаря этому видеокарта работает достаточно тихо.
Да и по результатам нашего материала «Обзор и тестирование видеокарты ASUS ROG Matrix GTX 980 Ti Platinum (Matrix-GTX980TI-P-6GD5-Gaming)» впечатление осталось хорошее.
Описание на сайте производителя – ссылка.
Видеокарта не столько большая, сколько тяжелая. Это объясняется наличием гибридной системы охлаждения. Не следует думать, что только из-за нее она увеличилась в размерах в высоту.
С обратной стороны видно, что это сама печатная плата такая большая. Здесь же можно обнаружить металлическую пластину, которая закрывает заднюю поверхность. Она обеспечивает дополнительную жесткость конструкции, но отнюдь не отвод тепла, как выяснится позже.
Пластиковый кожух системы охлаждения лишь немного выступает за пределы видеокарты. Вверх выводятся две трубки, которые предназначены для подключения СВО. В целом ASUS ROG Poseidon GTX 980 Ti смотрится достаточно привлекательно.
Масса очень большая, и это объясняется ее устройством. За основу взята рама, которая изготовлена, судя по всему, не из алюминиевого, а магниевого сплава. Она очень прочная и должна быть легкой. Помимо этого она выполняет несколько функций.
Начнем с того, что именно к ней крепится само тело радиатора с тепловыми трубками и встроенной испарительной камерой. Далее рама позволяет отводить тепло от микросхем памяти, транзисторов подсистемы питания и ШИМ-контроллера, поэтому в местах контакта предусмотрены специальные терморезинки. И кроме всего прочего она обеспечивает дополнительную жесткость всей конструкции, поскольку именно к ней осуществляется крепление печатной платы и задней пластины.
В отверстии посередине виднеется квадрат медной испарительной камеры, поверхность которой контактирует с графическим процессором. Через нее проходят две медные никелированные трубки, образуя букву «U». С другой стороны этой камеры, снизу вверх, идет толстая медная никелированная тепловая трубка диаметром 10 мм. Затем она загибается и снова возвращается вниз, пронизывая по пути массив алюминиевых ребер, а точнее их выступ, который образован посередине и находится между двумя вентиляторами.
Оставшиеся две трубки, которые поменьше, проходят уже не по центру испарительной камеры, а через ее часть и раму. Они также следуют снизу вверх, затем загибаются и поворачивают обратно вниз, пронизывая ребра по пути следования. Это медные никелированные трубки, но диаметром уже 6 мм. Вся конструкция хорошо пропаяна и выглядит как литая, ничего не шатается и не болтается.
Оригинальная печатная плата изготовлена из текстолита темно-коричневого цвета, поверхность у нее матовая.
Питание видеокарты выполнено по формуле «8+2+2» (GPU/МЕМ/PLL) по фирменной технологии Super Alloy Power II. В качестве основного ШИМ-контроллера используется микросхема с маркировкой SHE ASP 1500U.
Видеокарта ASUS ROG Poseidon GTX 980 Ti помимо качественной системы охлаждения получила еще один неоспоримый плюс – заводской разгон. Так, частота графического процессора была повышена с 1000 МГц до 1114 МГц, в режиме Boost она составляет 1203 МГц при напряжении 1.206 В. Частота памяти осталась без изменений – 1753 МГц.
В игровых приложениях благодаря алгоритму GPU Boost 2.0 тактовая частота видеоядра увеличивается вплоть до отметки в 1304 МГц. Это высокий показатель, но не более того.
Примененная система охлаждения не позволила графическому процессору разогреться выше 72°C, что является отличным результатом. Однако вентиляторы работали при скорости вращения 2000 об/мин, создавая средний уровень шума.
Но все самое интересное начинается, когда подключаешь видеокарту в контур системы жидкостного охлаждения! В таком случае температура GPU не превышает 49°C, а стандартные вентиляторы не раскручиваются выше 1200 об/мин, делая систему полностью бесшумной. И за это стоит похвалить инженеров ASUS.
Более подробно о новинке рассказано в материале «Обзор и тестирование видеокарты ASUS ROG Poseidon GTX 980 Ti (Poseidon-GTX980TI-P-6GD5)».
Описание на сайте производителя – ссылка.
Внешне модель Gainward GeForce GTX 980 Ti Phoenix GS смотрится как-то гламурно. И виной этому окраска кожуха вентилятора. Она не совсем розовая, но очень близка к этому.
С обратной стороны видно, что система охлаждения несколько длиннее, чем печатная плата. Последняя закрыта металлической пластиной. В длину устройство достигает 295 мм.
Радиатор представляет собой классическую конструкцию. В основании находится металлическая рамка, к которой осуществляется крепление. В его середине расположился медный теплосъемник.
Поверхность последнего ровная, но не зеркальная. С другой стороны он припаян к четырем медным тепловым трубкам диаметром 6 мм каждая, которые расходятся, как вправо, так и влево, пронизывая два массива алюминиевых ребер.
Три вентилятора монтируются к салазкам и отличаются разной длиной провода для подключения. Диаметр крыльчатки каждого составляет 87 мм. Здесь используются устройства Power Logic PLD09210S12HH с техническими характеристиками 12 В, 0.40 А.
Сомнений быть не может: инженеры использовали эталонную печатную плату со всеми ее плюсами и минусами. Изменения коснулись лишь используемой элементной базы и только.
Подсистема питания работает по штатной схеме «6+2» (для GPU, MEM). Всем управляет знакомый нам ШИМ-контроллер NCP4206, который распаян на плате.
Модель Gainward GeForce GTX 980 Ti Phoenix GS изначально поставляется с заводским разгоном. Что удивительно, сам производитель на упаковке об этом факте умалчивает (видимо, приставка GS должна говорить сама за себя).
Тактовая частота ядра была увеличена с 1000 МГц до 1152 МГц (в режиме Boost до 1241). Видеопамять работает на номинальной частоте 1753 МГц.
Технология GPU Boost работает не так агрессивно, как на видеокартах GeForce GTX 780, но прибавка производительности все же будет и выше, чем на эталонной версии. До порогового значения температуры в 70°C частота ядра равна 1380 МГц, после – 1342 МГц. В течение нескольких минут температура GPU уравнивается на отметке 74°C при напряжении 1.143 В.
Вентиляторы раскрутились до 59% от своей полной мощности, что составляет 2000 об/мин, издавая средний уровень шума. Его можно назвать комфортным для продолжительной работы.
Модель Gainward GeForce GTX 980 Ti Phoenix GS ждет вас в материале «Обзор и тестирование видеокарты Gainward GeForce GTX 980 Ti Phoenix GS».
Описание на сайте производителя – ссылка.
Серия G1 Gaming для Gigabyte стала открытием. Как и у других компаний, все, что выпускается, модно называть Gaming. Логично предположить, что видеокарты созданы для игр, но подчеркнуть это в названии, видимо, очень важно. В компании решили изменить и расцветку кожуха кулера, прибегнув к интересному сочетанию черного и белого.
На все видеокарты Gigabyte от GeForce GTX 960 до GTX 980 Ti устанавливается единый модуль охлаждения, состоящий из трех 77 мм вентиляторов.
Хотя сама печатная плата и короче, для защиты выходящих за периметр тепловых трубок сзади прикручивается пластина. Она не только предохраняет мелкие элементы, но и дальше загибается под углом в 90 градусов, чтобы полностью исключить повреждение торцов тепловых трубок.
Радиатор на GeForce GTX 980 Ti достаточно сложный. Он состоит из двух секций: та, что справа – основная, стянутая болтами. В нее впаяны пять тепловых трубок (четыре толстых и одна 6 мм). Судя по обилию флюса, она пропаяна хорошо.
Силовые элементы посредством термопрокладки контактируют с основным радиатором. На мой взгляд, стоило бы катушки оснастить термопрокладкой и охлаждать. Как показывает практика, дополнительное охлаждение никогда не бывает лишним.
Печатная плата видеокарты позаимствовала особенности размещения компонентов у референсной платы. На этом все сходства заканчиваются. Ах да, чуть не забыл, количество фаз питания GPU – их ровно столько же, как и на эталонной GeForce GTX 980 Ti.
ШИМ-контроллер – NCP81174. Он же работает с другими видеокартами Nvidia (GeForce GTX 960, GTX 970 и GTX 980) и распознается всеми утилитами для разгона.
Номинальные частоты видеокарты составляют 1190 МГц для графического процессора (GPU Boost до 1291 МГц) и 1750 МГц для памяти. В BIOS данные несколько разнятся: 1152 МГц и 1240 МГц.
В режиме нагрузки технология GPU Boost 2.0 предоставляет видеокарте возможность показать свой характер. Частота графического ядра составляет 1380 МГц, а температура не превышала 66°C. Установленные вентиляторы хорошо справились со своей задачей, но какой ценой: при скорости вращения 2400 об/мин уровень шума был выше среднего. В очередной раз стоит задаться вопросом, почему инженеры Gigabyte не могут адекватно подобрать этот параметр, каждый раз наступая на одни и те же грабли.
С обзором одного из экземпляров Gigabyte GeForce GTX 980 G1 Gaming можно ознакомиться по этой ссылке.
Описание на сайте производителя – ссылка.
Компания Inno3D со своей линейкой iChill, предназначенной для энтузиастов – одна из тех, кто не желает развиваться по стандартному сценарию. Разработанная ею система охлаждения HerculeZ с самого начала была не такой, как все остальные: громадные размеры, неисчисляемое количество вентиляторов, концептуальный дизайн, сменные панели и прочее.
В своем последнем творении инженеры Inno3D превзошли самих себя, разработав в едином блоке системы охлаждения отдельную ветвь – охлаждение системы питания.
В глаза в первую очередь бросается массивная связка из основного радиатора и тыльной защитной пластины. Разобрать эту конструкцию непросто, вернее очень сложно. Даже после откручивания четырех винтов теплорассеиватель не снимается, его удерживают пять парных проводов.
Вообще, разработчики Inno3D, откровенно говоря, гордятся своим изобретением и всячески намекают на его достоинства, среди которых:
Что касается небольшого вентилятора, нельзя не отметить, что его размер действительно маленький – диаметр всего 47 мм.
Удивление, да и только может вызвать тот факт, что инженеры Inno3D полностью скопировали дизайн печатной платы эталонного варианта Nvidia GeForce GTX 980 Ti. Даже характерные обозначения присутствуют.
Количество фаз также не изменилось и довольно мало: «6+2» фаза. ШИМ-контроллер – до боли знакомый нам ON Semiconductor NCP81174.
Модель Inno3D GeForce GTX 980 Ti iChill X4 Ultra может похвастать заводским разгоном: ядро функционирует на частоте 1152 МГц, видеопамять была разогнана до красивого значения 1800 МГц.
В игровых приложениях благодаря алгоритму работы GPU Boost 2.0 тактовая частота видеоядра увеличивалась до отметки в 1354 МГц. Это очень хороший показатель. Примененная система охлаждения не давала разогреться графическому процессору выше 62°C при скорости вращения вентиляторов 1350 об/мин, что можно назвать отличным результатом. В целом уровень шума низкий.
Описание на сайте производителя – ссылка.
Внешний вид и дизайн не главный конек модели KFA2 GeForce GTX 980 Ti OC. Тем не менее, разработчики постарались, прибегнув к отличному сочетанию черного и красного, а также разместив по всей площади кожуха различные металлические вставки и заклепки. Данная видеокарта является самой доступной из всех GeForce GTX 980 Ti и предлагается по демократичной цене: естественно, если речь заходит о нереференсной версии.
Если бы не выступающий кожух, то длина могла быть всего 285 мм, но дизайнеры решили не экономить с пластиком, поэтому смело увеличивайте этот показатель до 308 мм! С шириной все проще – не такие пугающие 120 мм, а вот о перекрытых двух слотах расширения можно забыть, ведь радиатор в угоду эффективности СО набрал как в массе, так и по высоте. Поэтому KFA2 GeForce GTX 980 Ti OC перекроет все три (два с половиной, если быть точнее) слота.
Большое медное никелированное основание контактирует с графическим процессором GM200, в качестве термоинтерфейса использована серая паста, которая была еще свежей и тягучей. Здесь же видны шесть тепловых трубок диаметром 6 мм каждая, которые пронизывают двухсекционный массивный радиатор, а для увеличения эффективности все соединения тщательно пропаяны.
За активную часть отвечают три вентилятора типоразмера 80 мм, все они идентичны и представлены фирмой Ecotherm. Информация на наклейке очень скудна, удается лишь выяснить, что они на шарикоподшипниках, характеристика 12 В, дата изготовления 12 июня 2015 года. Хорошо хоть, что они получили управление скоростью вращения, и на том спасибо. Диапазон их работы составляет 1300-3550 об/мин.
В роли СО здесь выступает пластина с невысоким оребрением, которая накрывает и силовые элементы, и микросхемы видеопамяти. Уже неплохо видеть таких размеров радиатор, однако есть и недостаток: при нормальном прижиме он выгибается и несколько микросхем GDDR5 не получают контакта, при сильном – деформируется текстолит самой видеокарты.
Ни для кого не будет сюрпризом, что KFA2 GeForce GTX 980 Ti OC построена на эталонной печатной плате.
Силовая часть построена по схеме «6+1+2», где шесть фаз отводится для графического процессора, одна для PLL и две – для памяти. ШИМ-контроллер – ON Semiconductor NCP81174, который поддерживает регулировку напряжением с помощью утилит.
Несмотря на интересное и оригинальное название, модель KFA2 GeForce GTX 980 Ti OC обладает скромным заводским разгоном: частота графического процессора была повышена с 1000 МГц до 1026 МГц при напряжении 1.193 В, в режиме Boost этот показатель вырос с 1075 МГц до «умопомрачительных» 1114 МГц. Видеопамять функционирует при базовом параметре 1750 МГц.
При запуске популярного бенчмарка Heaven Benchmark 4.0 частоты поднимаются до заявленного уровня, а благодаря Turbo Boost графическое ядро работает при 1215 МГц, но при отметке 60°C все показатели снижаются на один шаг.
В итоге мы получаем среднюю частоту 1202 МГц при температуре 72°C и скорости вращения вентиляторов 2050 об/мин. Уровень шума средний и не мешает наслаждаться современными играми.
За прочими подробностями об этой модели KFA2 стоит перейти к материалу «Обзор и тестирование видеокарты KFA2 GeForce GTX 980 Ti OC».
Описание на сайте производителя – ссылка.
Видеокарта KFA2 GeForce GTX 980 Ti Hall of Fame действительно белого цвета, особенно система охлаждения (а если быть точным, то ее кожух). Но вот печатная плата получила молочно-кремовый оттенок. Это первое, что бросается в глаза, второе – массивная система охлаждения, в состав которой входят один 90 мм и два 80 мм вентилятора, накрывающих всю видеокарту целиком.
С учетом габаритов скромных значений здесь не увидишь. Длина графического ускорителя составляет впечатляющие 315 мм (так что запаситесь линейкой и измерьте свободное пространство в корпусе перед покупкой), ширина достигает 139 мм. Новинка перекроет два с половиной слота расширения, заняв 50 мм.
Отметим и любопытную кнопочку рядом с интерфейсной панелью, которая на деле является переключателем BIOS.
Еще одной фишкой модели серии Hall of Fame является приятная белая подсветка своего логотипа на торце корпуса кожуха. Ею можно управлять при помощи программы GeForce Experience.
Всю противоположную сторону печатной платы накрывает опорная пластина, предотвращающая модель от изгиба текстолита. Кроме того, в верхней части предусмотрена прорезь для еще одной подсветки, на этот раз желтого цвета.
О конструкции массивного двухсекционного радиатора не умалчивают и сами разработчики. Пластины пронизаны четырьмя 8 мм и тремя 6 мм тепловыми трубками, все соединения тщательно пропаяны, и к этому не возникает вопросов. По периметру напаяны две рамки для фиксации кожуха системы охлаждения.
За вентиляторами разработчики обратились к известному бренду – компании Cooler Master, они же в свою очередь оснащают видеокарты производства KFA2 не в первый раз. Перед нами модель 90 мм FY09015L12LPA, характеристики 12 В и 0.40 А.
Вместо низкого радиатора для подсистемы питания использована вторая секция массивного охладителя, пластины которого дотягиваются до транзисторов.
Одной из особенностей линейки Hall of Fame является использование для видеокарты печатной платы белоснежного дизайна. Это смотрится оригинально и симпатично, понравится и любителям экзотики, и энтузиастам моддинга.
К достоинствам можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов, микросхемы DrMOS, усиленную подсистему питания. Она построена с использованием качественных элементов и работает по схеме «8+1+3» для GPU, PLL и микросхем памяти соответственно. Управляет напряжением ШИМ-контроллер следующего поколения IR 3595.
Видеокарта KFA2 GeForce GTX 980 Ti Hall of Fame в первую очередь вызывает интерес тем, что входит в серию Hall of Fame, представители которой известны отличным заводским разгоном. Чем же может похвастать данный образец?
Частота графического процессора повышена с 1000 МГц до 1190 МГц, значение Boost составляет 1291 МГц, частота памяти оставлена без изменений. GPU функционирует при напряжении 1.212 В.
В нагрузке можно понять все преимущества топовой версии Hall of Fame, поскольку частота видеоядра динамически повышается до впечатляющих 1455 МГц.
Несмотря на то, что она удерживается на этом уровне лишь при температуре не выше 68°C, снижаясь далее до 1404 МГц, это все равно отличный результат. Обороты вентиляторов составляют 1800-1900 об/мин при том же уровне шума, что и у модели KFA2 GeForce GTX 980 Ti OC. Температура GPU – 72°C, подсистемы питания – 85°C, что неплохо для одного из флагманов линейки GeForce.
Более обстоятельно с данной версией GeForce GTX 980 Ti вы можете познакомиться в материале «Обзор и тестирование видеокарты KFA2 GeForce GTX 980 Ti Hall of Fame».
Описание на сайте производителя – ссылка.
Длина MSI GeForce GTX 980 Ti Gaming 6G вполне стандартная, если и больше референсной версии, то совсем чуть-чуть. Чего не скажешь о ширине. Почти 130 мм, из них 120 мм чистой печатной платы. В принципе, это не должно создавать больших проблем в нормальных корпусах, но что делать тем, кто захочет разместить ее в Mini-ITX? С такой высотой видеокарта действительно может не поместиться в маленьком корпусе.
Инженеры MSI вопреки массовому увлечению других производителей установкой СО с тремя вентиляторами пока ограничились двумя. Но зато они работают в составе кулера Twin Frozr V. Кроме того, модели достаточно большие – 95 мм в диаметре. Но самое интересное скрыто под основным радиатором.
Вместо одной теплораспределяющей пластины разработчики решили поставить две независимые. Одна отводит тепло от модулей памяти и оснащена загибом с торца, предотвращающим печатную плату от механических повреждений.
Всего же в системе охлаждения применено четыре тепловых трубки: одна пара диаметром 8 мм, другая – 6 мм. В основании используется пластина, к ней они и припаяны.
Итак, для чего же понадобилось инженерам MSI расширение печатной платы? Ответ кроется на фотографиях, восемь фаз питания GPU и две фазы питания памяти.
Вроде бы стандартное число, такой же набор стоит и на референсной видеокарте. Но все компоненты отличаются: MSI выбрала других поставщиков, да что говорить, даже другой тип силовых транзисторов.
Обычно в видеокартах используют два типа: первый – Dr.MOS микросхемы (пара мосфетов (нижний плюс верхний) и драйверы в одном корпусе), второй – классический, состоящий либо в дорогом исполнении из трех силовых транзисторов, либо в упрощенном, из двух. К ним еще надо приплюсовать дроссель, драйвер и прочее.
Но компания MSI пошла своим путем. Сначала инженеры нашли и установили двухканальный мосфет SM7320, к нему добавили драйвер NCP81061, а четыре фазы, контролируемые ШИМ-контроллером, превратили в восемь путем подключения удвоителей ON Semiconductor NCP81162. Получился своего рода «Франкенштейн».
Графический ускоритель MSI GeForce GTX 980 Ti Gaming 6G поставляется с заводским разгоном. Повышение базовых частот составляет до 1178 МГц по ядру против 1000 МГц у эталонной версии GeForce GTX 980 Ti, в режиме Boost – 1279 МГц при напряжении 1.2 В против 1075 МГц при том же напряжении. Частота памяти – 1775 МГц.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро прогрелось до 71 градусов, а вентиляторы раскрутились до 1500 об/мин. Система охлаждения в подобном режиме работает практически бесшумно и абсолютно не выделяется на фоне других компонентов ПК.
С данным экземпляром вы можете познакомиться в материале «Обзор и тестирование видеокарты MSI GeForce GTX 980 Ti Gaming 6G».
Описание на сайте производителя – ссылка.
В отличие от версии Gaming, MSI GeForce GTX 980 Ti Lightning ориентирована на экстремальных (и не очень) оверклокеров, не готовых идти на компромиссы. С этой целью инженеры MSI постарались максимально адаптировать новинку под всех пользователей, но обо всем по порядку.
Для MSI GeForce GTX 980 Ti Lightning понадобится просторный корпус или открытый стенд. Габариты модели составляют 330 x 140 x 53 мм, масса — 1365 г.
Система охлаждения представляет собой классическую конструкцию: охладитель реализован в виде двухсекционного радиатора. В основании напаяна большая алюминиевая никелированная пластина для равномерного распределения тепла между всеми тепловыми трубками. Их здесь пять штук, диаметр от 6 до 8 мм. Все соединения тщательно пропаяны.
Для охлаждения подсистемы питания использована отдельная пластина с почти отсутствующим оребрением. Не позабыли разработчики и о микросхемах памяти, оснастив их похожим радиатором.
Кожух СО пластиковый и съемный, что позволит беспрепятственно прочистить видеокарту от скопившейся пыли. Диаметр трех вентиляторов составляет 85 мм.
Печатная плата для графических решений серии Lightning разрабатывается силами инженеров MSI и создается с чистого листа. Отсюда и наличие множества фаз питания, двойного BIOS и отдельного питания трех линий (GPU, PLL, MEM).
Всего для графического процессора выделено двенадцать фаз питания и три – для видеопамяти. Все они сделаны по технологии Dr.MOS с заменой стандартных катушек и установкой эффективных конденсаторов. ШИМ-контроллер IRF 3595A, который работает по схеме 6+2 через удвоители.
Заявленные рабочие частоты MSI GeForce GTX 980 Ti Lightning можно назвать высокими: видеоядро – 1203 МГц (GPU Boost до 1304 МГц), память – 7100 МГц (номинальная частота 1775 МГц).
В нагрузке GPU Boost 2.0 практически обеспечивает раскрытие потенциала видеокарты. Частота графического ядра в 3D повышается вплоть до 1415 МГц, а температура не превышает 70°C. Система охлаждения работает всего при 1250 об/мин, уровень шума, исходящий от нее, очень низкий, что делает ее отличным решением при покупке.
Несмотря на то, что новинка только вышла на рынок, полный и раскрывающий все тонкости материал уже появился в нашей лаборатории: «Обзор и тестирование видеокарты MSI GeForce GTX 980 Ti Lightning».
Описание на сайте производителя – ссылка.
С выходом 900 серии компания Palit внесла изменения в конструкцию кожуха, как конструктивные, так и внешние. Palit GeForce GTX 980 Ti Super JetStream стала следующим шагом этой трансформации, заметно изменив внешний вид и использовав сочетание белого и черного цветов.
Видеокарта Palit получилась крупной, особенно это заметно по толщине. Вместо стандартных 35-40 мм компания решила занять два с половиной слота расширения, но при этом использовала лишнюю толщину на пользу охлаждению. Радиатор СО очень толстый и эффективный.
В системе охлаждения различных видеокарт Palit всегда попадались мелкие, но критические недостатки. То зона VRM охлаждается не лучшим образом, то радиатор плохо припаян к тепловым трубкам. В случае Palit GeForce GTX 980 Ti Super JetStream компания превзошла сама себя.
Массивный радиатор состоит из двух секций, причем основная с медной пластиной над GPU и припаянными тепловыми трубками. Припой, насколько удалось рассмотреть, присутствует с обеих сторон тепловых трубок и даже между ними. Сами трубки небольшие, всего 6 мм в диаметре.
Во второй части, соединенной с первой тремя тепловыми трубками, с обратной стороны установлена пластина. Она охлаждает зону VRM. И снова здесь применена качественная и добротная пайка. Причем прижим осуществлен тремя винтами, а не (как обычно) только по краям. В итоге все микросхемы DrMOS хорошо охлаждаются.
Завершает конструкцию кожух с двумя вентиляторами. Реальный их диаметр составляет 85 мм, что несколько скромнее, чем применяемые ранее вертушки на видеокартах Palit. Они вращаются в разные стороны, крыльчатка каждого состоит из пятнадцати лопастей. Их профиль оптимизирован для создания максимального давления воздуха.
Нельзя не отметить, что инженеры Palit черпали вдохновение, используя шаблон в виде референсной печатной платы GeForce GTX 980 Ti. Тем лучше нам, не пострадала система питания и ШИМ-преобразователи остались стандартными.
Всего для графического процессора выделено восемь фаз питания, сделанных по технологии Dr.MOS. Катушки перекочевали с эталонной печатной платы. Вероятно, мы их еще услышим при тесте шумности. Еще две фазы используются для микросхем памяти.
При необходимости для данной видеокарты можно отключить защиту по силе тока и максимальному напряжению.
Штатные частоты Palit GeForce GTX 980 Ti Super JetStream составляют 1152 МГц (Turbo Boost до 1241 МГц) и 1750 МГц для графического процессора и памяти, что выше заявленных у эталонной версии.
При автоматическом регулировании оборотов вентиляторов в режиме максимальной нагрузки графическое ядро нагрелось до 69 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 36% от своей максимальной мощности, отличившись низкой скоростью вращения (~110-1200 об/мин). Система охлаждения в подобном режиме работает очень тихо.
Модель Palit уже побывала в лаборатории, отметившись в материале «Обзор и тестирование видеокарты Palit GeForce GTX 980 Ti Super JetStream».
Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 50 см. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались.
На графиках граница условной бесшумности для системы определена на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Температура в простое и под нагрузкойЧто касается производительности графических ускорителей GeForce GTX 980 Ti в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
После знакомства с GeForce GTX 980 Ti данную видеокарту можно смело назвать отличным выбором для игроков с достатком, желающих собрать систему для комфортного игрового процесса вплоть до разрешения 4K. Но выбор между моделями, доступными в российской рознице, и вправду непрост.
Среди протестированных графических ускорителей сложно выделить однозначного фаворита, ведь каждая версия обладает рядом преимуществ и особенностей. Одни видеокарты построены на печатной плате эталонного дизайна, что скажется на разгоне, другие перекрывают три слота расширения, третьи заметно греются, а четвертые оснащены не самой эффективной и шумной системой охлаждения.
Как следствие, при выборе подходящей модели GeForce GTX 980 Ti следует ориентироваться не только на ценник, но и на условия, в которых она будет работать, и на гарантийный срок. В большом продуваемом корпусе не так важна роль кулера, а при работе в составе системы жидкостного охлаждения нет смысла подбирать тихую версию, если наличие предустановленной СВО или печатной платы эталонного дизайна важнее.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
