Лаборатория продолжает серию обзоров, посвященных линейке графических ускорителей GeForce GTX 960. Ранее мы уже рассмотрели модели стандартного форм-фактора, теперь пора переключиться на видеокарты, рассчитанные на компактные системы mini-ITX.
В последнее время популярность таких решений заметно растет, оно и понятно: при меньших размерах игровые платформы на их базе не проигрывают в производительности своим старшим собратьям. О любителях моддинга и говорить нечего – новые веяния технического прогресса позволяют им создавать поистине произведения искусства.
С ускорителями этого класса мы уже знакомились в прошлом материале, теперь посмотрим на версии других производителей. Благодаря нашему партнеру – компании Регард, героями обзора станут две интересных видеокарты.
Это ASUS GeForce GTX 960 Mini, которая является дальнейшим развитием линейки Mini именитого бренда, и Zotac GeForce GTX 960, выпущенная вендором, решившим не так давно тоже побороться за место под солнцем на рынке компактных комплектующих.
Полное название: ASUS GeForce GTX 960 Mini OC, код производителя: GTX960-MOC-2GD5.
Видеокарта ASUS GeForce GTX 960 Mini поставляется в коробке небольших размеров с яркой и узнаваемой полиграфией. На лицевой стороне приводится наименование производителя, название графического ускорителя, фотография в сборе готового ПК с предустановленной версией рассматриваемой модели и целый ряд подписей, характеризующих новинку.
Вся противоположная сторона и грани упаковки отведены под детальное описание видеокарты и всех ее возможностей.
Помимо указания компактных размеров, производитель отмечает применение качественной элементной базы, соответствующей фирменной концепции Super Alloy Power, входящую в комплект программу XSplit Gamecaster (c подпиской на один год) для записи и трансляции игр в режиме реального времени и возможности подключения нескольких мониторов.
На нижнем торце находится список рекомендуемых системных требований, выдвигаемых к ПК, среди которых явным образом стоит выделить блок питания с мощностью не менее 400 Вт, способный выдать по линии 12 В ток до 38 А.
Внутри яркой оболочки скрывается черная коробка из плотного картона с золотой надписью ASUS.
Под крышкой и листом мягкого материала в углублении и пакете-антистатике размещается сама видеокарта.
А комплект поставки включает в себя:
Внешний вид и дизайн ASUS GeForce GTX 960 Mini мало кого сможет оставить равнодушным, ведь применение черного и красного цветов – одно из лучших сочетаний палитры. Подобное цветовое решение будет пользоваться популярностью у пользователей еще долгое время.
Сквозной кожух системы охлаждения демонстративно показывает цельнометаллический радиатор, который является отличительной чертой новинки, поскольку именно на его плечи ложится задача по отводу тепла от графического процессора в тесном корпусе.
На задней интерфейсной панели представлен следующий набор видеовыходов:
Поддерживаются следующие разрешения:
Такой набор является универсальным на рынке дискретной графики и позволяет подключать различные виды мониторов, не используя переходники.
Компактные размеры – скромное энергопотребление. Дополнительное питание реализовано с помощью одного-единственного шестиконтактного разъема, вынесенного на край печатной платы и развернутого защелкой вверх для удобного подключения. Он оснащен двумя яркими светодиодами, которые демонстрируют, подключено ли к видеокарте питание или нет.
Всю обратную сторону PCB закрывает усиливающая черная пластина, основная роль которой – предотвратить прогибание текстолита видеокарты и его повреждение. На первый взгляд для такого «малыша» это является излишеством, но позже у этого подхода выявится скрытый плюс.
Система охлаждения ASUS GeForce GTX 960 Mini не нова и перекочевала сюда от своей преемницы – GeForce GTX 760 Mini. Новинке достались все прошлые наработки.
Первоначально необходимо открутить шесть подпружиненных винтов по всему периметру видеокарты, а затем аккуратно отделить СО от платы, крепко прилипшей к ней из-за термопрокладок.
Систему охлаждения ASUS GeForce GTX 960 Mini не назовешь простой – это достаточно сложный радиатор необычной формы из магниевого сплава с испарительной камерой в основании.
Минус конструкции лишь в том, что при использовании того же кулера контактные площадки для микросхем памяти GeForce GTX 760 не совпадают с аналогичными у GTX 960, поэтому элементы последней не получают должного отвода тепла.
Необычным выглядит и крепление кожуха: два винтика и четыре защелки по краям. Он получил несколько закругленных вставок для перенаправления воздушных потоков в области подсистемы питания.
Основной теплорассеиватель покрывает всю печатную плату, отвечая за охлаждение почти всех горячих элементов.
По центру находится алюминиевый звездчатый сердечник с отверстиями для крепления вентилятора.

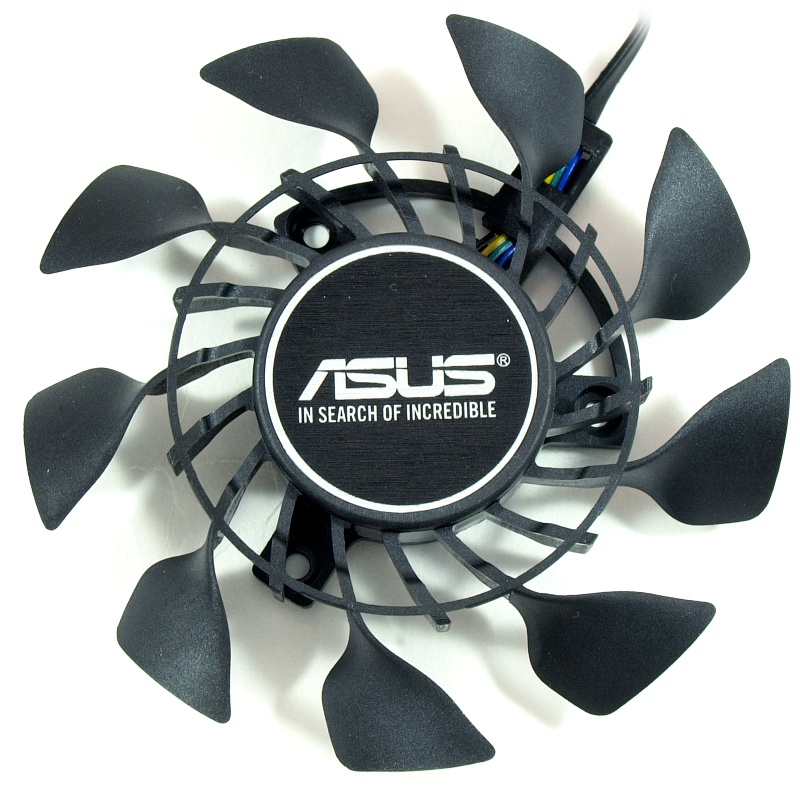

Вертушка CoolTech выполнена по гибридной технологии, совмещая внутренний радиальный вентилятор и внешний осевой (с классическим дизайном лопастей). Подобная конструкция, по словам производителя, обеспечивает разнонаправленность воздушных потоков и способствует ускоренному отводу тепла. Диаметр крыльчатки составляет 86 мм.
Устройство представлено фирмой Everflow, модель T129215SU с техническими характеристиками 12 В, 0.5 А.
А вот и интересные моменты: после снятия опорной пластины можно видеть, что она контактирует с областью, находящейся между GPU и транзисторами, через два слоя термопрокладок, передавая тепло от PCB на ребро жесткости.
Такой подход оказал хорошее воздействие на температуру подсистемы питания, которое было отмечено при тесте. К слову, непонятно, почему производители не делали подобного раньше, ведь многие энтузиасты сами реализовывали схожие идеи.
Печатная плата ASUS GeForce GTX 960 Mini позаимствована у модели линейки Strix, ведь ее размеры (всего 170 мм) наилучшим образом подходят для создания компактной версии.
Используемая элементная база соответствует фирменной концепции Super Alloy Power и включает качественные компоненты: твердотельные конденсаторы, улучшенные МОП-транзисторы, дроссели с ферритовым сердечником и тантал-полимерные конденсаторы.
Печатная плата оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания.
Термопрокладка «разъела» надписи на микросхеме, но сомневаться не приходится: перед нами ШИМ-контроллер uP1608TK, который обеспечивает активное переключение фаз для понижения уровня энергопотребления видеокарты.
В центре печатной платы распаян графический процессор Nvidia GM206-300-A1, произведенный по 28 нм техпроцессу в январе 2015 года.
Четыре микросхемы видеопамяти Samsung с маркировкой K4G41325FC-HC28 (расшифровка) составляют общий объем видеопамяти, равный 2048 Мбайт. Паспортная частота памяти – 1750 МГц (эффективная частота 7000 МГц).
Полное название: ZOTAC GeForce GTX 960, код производителя: ZT-90310-10M.
В некоторых средствах информации данная модель указывается как Zotac GeForce GTX 960 Mini-ITX или GeForce GTX 960 ITX Compact, но мы будем придерживаться информации официального источника.
Видеокарта Zotac GeForce GTX 960 поставляется в коробке средних размеров. Вся полиграфия лицевой стороны упаковки сводится к желто-черным цветам. Помимо названия производителя и серии здесь присутствует упоминание объема набортной памяти, поддерживаемых технологий, извещение о расширенной гарантии и о входящей в комплект утилите для разгона Zotac FireStorm.
На боковых гранях какая-либо важная информация отсутствует. А вся обратная сторона отводится под детальное описание конструкции видеокарты, ее системы охлаждения и фирменного программного обеспечения.
Отдельным изображением разработчики Zotac подчеркивают, что их модель поддерживает функцию пассивной работы вентилятора в простое, что делает ее полностью бесшумной, что для холодного графического процессора GM206 как раз кстати.
Не обошлось и без системных требований, в числе которых: блок питания с мощностью не менее 400 Вт; желательна платформа с предустановленным ЦП Intel Core i7 3.2 ГГц (в самом низу мелким шрифтов). И чем производителям не угодили процессоры AMD?
Внутри скрывается черная глянцевая коробка с надписью Zotac, но уже без золотого оттенка.
Сама видеокарта помещена в пакете-антистатике с воздушными прослойками в специальной форме.
Комплект поставки размещен над ней и так же, как и в случае ASUS, небогат:
На фоне иных конкурентов Zotac GeForce GTX 960 не может похвастать своим внешним видом. Среди интересных черт можно отметить лишь вырезы по всей поверхности кожуха системы охлаждения.
Хотя больше всего здесь удивляет не сам дизайн, а использованный крупный вентилятор с интересной формой лопастей, о котором писали сами разработчики в недавнем прошлом.
Для вывода изображения на Zotac GeForce GTX 960 используется стандартный набор видеовыходов:
Здесь все привычно. Что касается разрешений, то поддерживаются следующие:
Все соответствует техническим требованиям компании Nvidia, даже задняя планка получила те же характерные треугольные вырезы для выхода горячего воздуха.
Разработчики оснастили видеокарту одним шестиконтактным разъемом дополнительного питания, который вынесен на край печатной платы. Из недостатков – его оставили в привычном положении, защелкой вниз, поэтому при отключении кабеля палец упирается в кожух системы охлаждения.
Как о таковых интересных моментах Zotac GeForce GTX 960 рассказывать больше нечего. Компактные размеры и соответствие рекомендованной цене делают видеокарту хорошим выбором при покупке, но чем-то разработчикам пришлось пожертвовать, и мы скоро выясним, чем именно.
Конструкции СО графических решений среднего ценового сегмента порой удивляют нас в хорошем смысле этого слова (благо TDP видеокарт серии GeForce GTX 960 всего 120 Вт), однако с моделью Zotac GeForce GTX 960 дела обстоят чуточку по-другому.
К примеру, опасность кроется в маленьком конденсаторе, который расположен около одного подпружиненного винтика и ШИМ-контроллера: мало того, что его можно сбить отверткой, есть большая доля вероятности, что концом пружины вы его точно заденете и получите либо КЗ, либо поврежденный элемент. Нечто похожее было и у Inno3D GeForce GTX 970 HerculeZ X2.
Но если проявить аккуратность и осторожно открутить четыре винта, то снять систему охлаждения не составит особого труда, в частности, из-за простоты ее конструкции.
Сам кулер состоит из небольшого цельно-алюминиевого радиатора без тепловых трубок, который получил прямой контакт с графическим ядром, и вентилятора черного цвета.
Подобные «болванки», как их обычно называют пользователи, легко встретить на видеокартах более низкого ценового сегмента, но отнюдь не здесь. Но хватит ли или нет такой конструкции для хорошего охлаждения, выяснится лишь по итогам теста, а пока что продолжим обзор.
Кожух крепится четырьмя маленькими винтиками по бокам к радиатору. Оказалось, что за черной краской скрываются маленькие «недоразумения», которые выкрутить было практически невозможно: после 10 нервных минут два все же были сняты, а с двух других чуть не сорвана резьба. Поэтому лицезреть один лишь радиатор, увы, не получится.
За активное охлаждение отвечает вентилятор фирмы Everflow. Здесь установлена модель T129215SH с крыльчаткой 88 мм, ее вольтамперная характеристика 12 В, 0.30 А.
Теперь рассмотрим печатную плату и оставшиеся на ней элементы системы охлаждения.
Охлаждением подсистемы питания заведует небольшой черный алюминиевый радиатор с большим количеством ребер, увеличивающих площадь рассеивания. Контакт с транзисторами осуществляется через зеленую термопрокладку.
Разработчики оснастили видеокарту Zotac GeForce GTX 960 печатной платой, которая не похожа на PCB других ускорителей из-за иного расположения навесных элементов. В частности, после беглого рассмотрения модельного ряда GeForce GTX 760 схожего образца найдено не было.
Но уже перед отправкой материала на публикацию мне вспомнилась другая похожая история в виде Inno3D GeForce GTX 960 HerculeZ X1. Как оказалось, не зря: печатная плата была в точности как здесь, да еще и с надписью Nvidia. История PCB подобных версий ускорителя мне неизвестна.
Используется урезанный четырехфазный преобразователь питания, работающий по схеме 3+1, где три фазы отводится на графическое ядро и одна фаза – на память. Помимо одной недостающей фазы по всей печатной плате отмечались пустующие места под нераспаянные элементы.

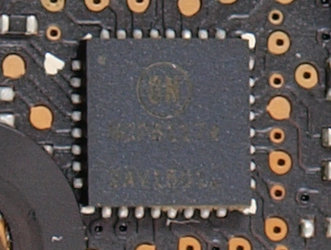

За управление отвечает классический ШИМ-контроллер NCP81174.
В основе модели лежит графический процессор Nvidia GM206-300-A1, произведенный по 28 нм техпроцессу в феврале 2015 года.
Четыре микросхемы памяти объемом 512 Мбайт каждая производства Samsung с маркировкой K4G41325FC-HC28 составляют общий объем 2048 Мбайт, шина обмена данных равна 128 бит. Паспортная частота памяти – 1750 МГц (эффективная частота 7000 МГц).
Тестирование видеокарт ASUS GeForce GTX 960 Mini и Zotac GeForce GTX 960 проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.1.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Видеокарта ASUS GeForce GTX 960 Mini получила небольшой заводской разгон графического процессора с 1127 МГц до 1190 МГц (Boost – с 1178 до 1253 МГц) при эталонном напряжении 1.206 В. Частота памяти оставлена без изменений и составляет 1753 МГц.
В режиме без нагрузки частоты понижаются до 135/202 МГц, а температура GPU доходит при такой работе до 31°C. Несмотря на то, что многие производители оснастили свои модели функцией пассивной работы СО, здесь этого не случилось. Вентилятор продолжал работать при 1400 об/мин, хотя его едва было слышно, даже приложив ухо вплотную.
В 3D благодаря технологии GPU Boost версии 2.0 частота видеоядра увеличивается вплоть до 1329 МГц, что влечет за собой рост производительности. При этом алгоритм СО настроен так, что позволяет графическому процессору прогреться до 60°C, после чего вентилятор начинает повышать свои обороты.
В таком режиме температура GPU может достигать всего 62°C, а скорость вращения крыльчатки доходит до 1550 об/мин при низком уровне шума.
Загрузим видеокарту ASUS GeForce GTX 960 Mini более тяжелым приложением – стресс-тестом MSI Kombustor. После нескольких минут температура стабилизируется на отметке 70°C – это хороший результат для громоздких систем охлаждения, что уж говорит о компактных.
Очевидно, СО на данной видеокарте справляется со своей задачей в полной мере. Один-единственный вентилятор раскручивается всего до 1800 об/мин, создавая средний уровень шума, комфортный для продолжительной работы.
Начнем с «безопасного» разгона, не затрагивая ползунок напряжения и руководствуясь лишь Power Limit. Почти сразу же ASUS GeForce GTX 960 Mini покорилась частота ядра 1340 МГц и памяти 2020 МГц, а благодаря технологии GPU Boost в нагрузке частота графического процессора доходила до 1478 МГц.
Номинальные +50 мВ позволили еще чуть-чуть продвинуться вверх по частотным характеристикам, и итоговые значения звучат как 1365 МГц по ядру (в приложениях до 1504 МГц) и 2033 МГц по памяти. Для этой цели скорость вращения вентилятора была зафиксирована на отметке 2000 об/мин, уровень шума средний.
Переходим к следующему участнику.
Модель Zotac GeForce GTX 960 тоже обладает заводским разгоном, если +13 МГц можно назвать таковым
После нагрузки частоты снижаются до формулы 135/202 МГц, а температура GPU опускается до 36°С. В таком режиме вентилятор в скором времени со своих 1100 об/мин выключается, и система переходит на пассивный режим работы.
Создадим игровую нагрузку популярным бенчмарком Heaven Benchmark 4.0 с максимальными настройками графики. По завершении теста температура графического процессора достигает 67°C, а вентилятор раскручивается до 1530 об/мин.
Несмотря на это, система охлаждения работает чуть тише своего прямого конкурента. Однако уровень производительности ниже из-за более низкой частоты в режиме GPU Boost – всего 1253 МГц.
Для проверки СО на эффективность работы мы традиционно прибегаем к стресс-тестам вроде MSI Kombustor. И пусть в роли кулера выступает несложный ребристый радиатор без тепловых трубок, но температура держится на отметке 75°C, и перегрева, как ожидалось, не случилось.
Правда, частота ядра опускается даже ниже рекомендованной, до 1101 МГц. Скорость вращения вентилятора составляет 1900 об/мин, а издаваемый уровень шума ниже среднего.
Что касается разгона, то после повышения Power Limit до возможных 108% частота ядра была поднята до 1295 МГц (Boost – до 1358 МГц), а памяти – до 1988 МГц. Для достижения этой цели скорость вращения вентилятора зафиксирована при 1600 об/мин.
Повысить напряжение в данном случае можно аж на 100 мВ, что позволяют не все разработчики. С таким положением вещей дела пошли лучше, хотя и не так как хотелось бы.
После нескольких попыток я остановился на частоте ядра 1355 МГц и памяти 2003 МГц. А чтобы видеокарта их не сбрасывала и не теряла стабильность, СО работала на полную мощность.
Первым делом исследование возможностей СО проводилось в автоматическом режиме работы со снятием показателей температуры и уровня шума. На графиках присутствуют результаты всех протестированных ранее по данной методике видеокарт GeForce GTX 960. В будущем эта база будет дополняться.
Температура в простоеНесколько участников оторвались от общей группы на 4-5°C. Все дело в том, что эти модели видеокарт лишены пассивного режима работы вентиляторов, чем и объясняется их результат.
Скорость вращения крыльчаток вентиляторов (во всех случаях в скобках указаны проценты от максимума по данным программного мониторинга).
Обороты вентиляторовБолее половины приведенных моделей в режиме бездействия останавливают свои вентиляторы.
Уровень издаваемого шума в зависимости от скорости вращения.
Уровень шума в простоеСкорость вращения крыльчаток вентиляторов (во всех случаях в скобках указаны проценты от максимума по данным программного мониторинга).
Обороты вентиляторовУровень издаваемого шума в зависимости от скорости вращения.
Уровень шума в нагрузкеНесмотря на свои размеры, новинки оказались тихими в нагрузке.
Теперь приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения ASUS GeForce GTX 960 Mini.
Система охлаждения не подвела: даже при минимальной скорости вращения вентилятора – 1400 об/мин – температуры не выходят за допустимые значения. Особенно интересны показания подсистемы питания, где, повторюсь, участвует в отводе тепла и опорная пластина, которая во время тестов была менее чем горячей, а прибор фиксировал лишь 85-87°C.
График зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения Zotac GeForce GTX 960.
Здесь же все немного печальнее. В автоматическом режиме работы вентилятора его скорость составляет не менее 1500 об/мин, чего, судя по графикам, с натяжкой хватает для хорошего охлаждения. Ниже этого значения я бы не советовал опускаться, ведь видеокарта и так почти бесшумна.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей GeForce GTX 960 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Плюсы:
Минусы:
Модель ASUS GeForce GTX 960 Mini – дальнейшее развитие линейки компактных графических ускорителей компании ASUS. Высокая эффективность системы охлаждения наряду с хорошим разгонным потенциалом помогут ей прописаться в маленьких корпусах.
Плюсы:
Минусы:
А вот видеокарта Zotac GeForce GTX 960 позиционируется как бюджетное решение со всеми вытекающими. С одной стороны, перед нами компактная и бесшумная версия GeForce GTX 960, которая хорошо справляется со своей ролью. С другой – данная модель не позиционируется как оверклокерская, и при выборе это стоит учитывать.
