Обзор трех эффективных моделей 120 мм вентиляторов: Cooler Master Silencio FP120PWM, Thermaltake Silent 12 PLA12025S12M и Cooler Master A12025-24-RB-4BP-F1

Оглавление

• Вступление
• Cooler Master Silencio FP120PWM
• Thermaltake Silent 12 PLA12025S12M
• Cooler Master A12025-24-RB-4BP-F1
• Сводные данные
• Заключение

Вступление

Форм-фактор 120 мм постепенно отходит в прошлое, если мы говорим о качественных моделях вентиляторов для производительных решений. Все чаще можно встретить 140 мм устройства, причем, как для создания воздушных потоков в корпусе системного блока, так и для рядовых кулеров. Тем не менее, 120 мм по-прежнему остается самым ходовым типоразмером, и разработчики СО не торопятся снимать его со счетов. В этом материале мы рассмотрим три модели, две из которых используются в качестве штатных решений для конкретных кулеров, а еще одна продается отдельно, в рознице.

Поскольку методика тестирования довольно сложна для беглого просмотра, рекомендуем ознакомиться с ней подробнее в одном из первых материалов по теме. Кратко напомним, что все вентиляторы тестируются при различных скоростях работы и в их полном диапазоне, при этом замеряется уровень шума и расход. Воздушный поток также дополнительно проверяется при установке на популярные кулеры различных конструкций (Archon и AXP-140) для того, чтобы получить представление о работе устройств с реальной нагрузкой.

Таким образом, итогом тестирования станут не только «сухие результаты», но и вполне применимые на практике, которая иной раз показывает, что модели совершенно по-разному реагируют на нагрузки, а следовательно, более всего пригодны для конкретных целей (например, тихая работа в корпусе системного блока, или, наоборот, эффективный вентилятор для работы в паре с кулером).

Итак, героями обзора стали следующие модели: Cooler Master Silencio FP120PWM, Thermaltake Silent 12 PLA12025S12M и Cooler Master A12025-24-RB-4BP-F1.

Cooler Master Silencio FP120PWM

Компания Cooler Master производит огромное число вентиляторов, комплектуя ими свои системы охлаждения. Впрочем, в ее ассортименте есть и множество розничных моделей для корпусов и СО. Как раз для такой продажи предназначена серия Silencio FP120PWM, которая появилась на рынке относительно недавно.

С виду вентилятор выглядит неказисто и не использует какие-то дополнительные элементы дизайна или подсветки. Тем не менее, он должен исправно выполнять свою работу. Что касается конструкции, то на крыльчатке расположено всего пять лопастей загнутой формы. Рамка традиционная, квадратная из черного пластика.

Полная спецификация устройства:

Модель поставляется в небольшой коробке чуть больше, чем она сама. На упаковке присутствует иллюстрация продукта, а также указания о скорости вращения и уровне звукового давления. С противоположной стороны находится схематичное изображение подшипника Loop Dynamic Bearing, который должен отработать около 160 000 часов. Сюда же вынесена подробная таблица характеристик.

Внутри упаковки присутствует небольшой комплект поставки в отдельном пакете. В него входят антивибрационные штырьки и винты для крепления.

Кабель устройства хорошо упакован в оплетку и относительно длинный (430 мм). В качестве разъема используется четырехштырьковый, с поддержкой функции управления методом ШИМ.

Вентилятор спокойно может стартовать с 600 об/мин. И при желании можно даже опуститься еще ниже, но стратегической отметкой будет именно эта. При этом питание должно составить около 5.9 В. Что касается пиковых значений вращения крыльчатки, то можно говорить о 1400 об/мин при 12 В.

Перейдем к тестам.

Результаты тестирования Cooler Master Silencio FP120PWM

Несмотря на то, что пропеллер считается условно тихим, свои близкие к 30 дБ значения он способен показывать на 600-700 об/мин. При средних оборотах вентилятор, впрочем, остается малошумным и при 1000 об/мин выдаст около 33-34 дБ.

После того, как устройство выйдет на максимальные показатели вращения, мы получим 37 дБ, что также не может быть слишком громко для данной (1400 об/мин) скорости. Но хотелось бы получать меньше шума на минимальных значениях оборотов.

Эффективность у новинки достаточная, но далеко не самая высокая. Пусть и при малых значениях вращения (всего около 14-17 CFM), хотя можно было ожидать более высоких показателей. Чтобы выйти на расход свыше 30 CFM, устройству необходимо раскрутить крыльчатку до 1200 об/мин.

При использовании радиаторов эти значения дополнительно снижаются, но есть и положительная сторона. Вероятно, достаточно высокий показатель статического давления позволяет избежать серьезного падения эффективности при использовании радиатора AXP-140, что часто происходило со многими другими моделями.

Варианты эффективности при соотношении шум/поток вы можете видеть на графике.

С температурами все не так однозначно. Для того чтобы добиваться низких значений градусов Цельсия, придется использовать высокие значения оборотов и соответственно уровня шума. При 30 дБ, или около того, вентилятор не выглядит привлекательным.

Thermaltake Silent 12 PLA12025S12M

Вторым участником нового обзора 120 мм вертушек стала модель Thermaltake. Она поставляется в комплекте с кулером Thermaltake Silent 12 и теоретически рассчитана на тихую работу. Интерес вызывает и то, что устройство использует те же формулы скоростей (от 600 до 1400 об/мин), таким образом составляя прямую конкуренцию «стодвадцаткам» Cooler Master.

Надо сказать, что, несмотря на то, что в прошлый раз публика не восприняла с интересом небольшой кулер Thermaltake, он все же эффективно справлялся со своей задачей. Хотя еще в самом начале было понятно, что система охлаждения не предназначена для работы с «горячими» и разогнанными процессорами.

Вентилятор использует округлые элементы черной и матовой конструкции рамки и одиннадцать белоснежных лопастей. При равной скорости вращения крыльчатки есть большие подозрения, что данная конструкция создаст больший воздушный поток. Но окажется ли она достаточно тихой в сравнении с оппонентом?

Полная спецификация продукта:

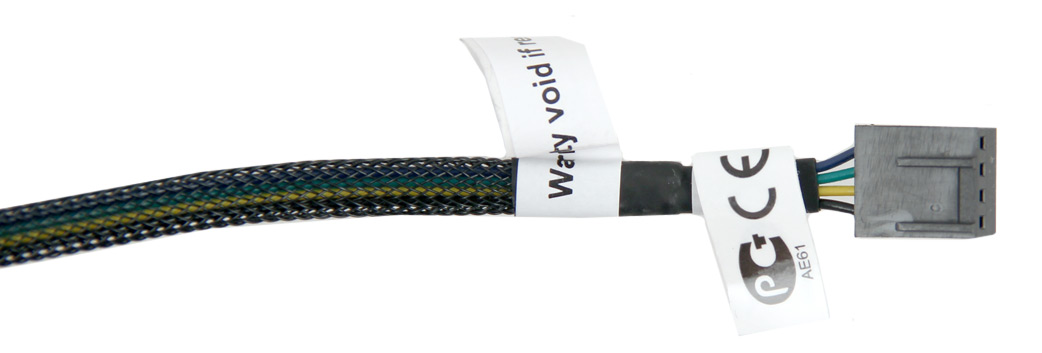

Поскольку данная модель идет в комплекте с Silent 12, то ни собственной упаковки, ни комплектации у нее нет. Что касается кабеля, то он, вероятно, рассчитан на использование с конкретной моделью СО, поскольку его длина невелика и составляет 250 мм. Сам провод находится в оплетке, хотя и не до самого разъема, а вентилятор поддерживает функции управления PWM.

В отличие от первого испытуемого, устройство Thermaltake оказалось немного экономичнее, стабильно стартовав при 4.5 В. Впрочем, ниже 500 об/мин вряд ли удастся опуститься, если вам нужен стартующий вентилятор.

Результаты тестирования Thermaltake Silent 12 PLA12025S12M

Интересное дело, модель Thermaltake оказалась тише «на старте», но громче на более высоких значениях оборотов. Так, мы получили на 2 дБ меньше при 600 об/мин и на 2 дБ больше при 1400 об/мин. В целом, данный продукт демонстрирует неплохие показатели уровня шума.

Множественные лопасти в действии. Как следствие, воздушный поток намного превосходит своего оппонента, в любом из приводимых режимов.

Несмотря на то, что вентилятор Silent 12 немного проиграл на низких оборотах, и с учетом его значений показателей расхода, выходит, что и значения в соотношении шум/поток у него выглядят намного интереснее.

Несравнимыми оказываются и результаты показаний температур, но это лучше сопоставить на этапе сводных данных.

Cooler Master A12025-24-RB-4BP-F1

Заключительным участником нашего тестирования стала модель A12025-24-RB-4BP-F1, а по своей сути все тот же Silencio, только с более широкой вилкой скоростей вращения крыльчатки.

Данный вентилятор был снят с радиатора Nepton 240M и, в общем-то, неплохо себя зарекомендовал, если бы не ощутимый уровень шума на больших значениях оборотов.

Вентилятор выглядит точно также и получил аналогичную конструкцию, тут никаких изменений. То же самое можно сказать и о его «начинке». Он должен обеспечить стабильную работу в течение длительного времени, а также условно комфортные показатели уровня шума на средних оборотах.

Кабель такой же, как и на «розничной» модели. С хорошей оплеткой, но меньшей длины, около 300 мм.

Данный вентилятор нам хорошо знаком и работает в интервале 800-2400 об/мин. А рассматриваемая модель набирает вплоть до 2300 об/мин при 12 В. И готова стартовать с 800 об/мин на 4 В.

Результаты тестирования Cooler Master A12025-24-RB-4BP-F1

Что касается тестирования, то мы видим практически полное совпадение результатов, вплоть до отметки в 1400 об/мин. Далее можно рассмотреть, как вентилятор с подобной конструкцией ведет себя на более высоких оборотах.

Как оказалось, возросшая до 2300 об/мин скорость вращения крыльчатки увеличивает звуковое давление вплоть до 43 дБ. С одной стороны, вентилятор уже отчетливо слышен, с другой – неплохой показатель для такой высокой скорости.

Что касается воздушного потока, то более высокая скорость позволяет значительно его увеличить и немного обойти конкурента из стана Thermaltake.

Конечно, улучшение показателей сказалось на уровне шума, как видно из данного графика.

Да и температуру можно значительно снизить, если использовать вентилятор «на полную». Выходит громче, но если бегло сравнить максимальный показатель эффективности вентилятора Thermaltake, а при равном уровне шума тот же показатель температур вентилятора Cooler Master, то окажется, что последний в состоянии немного отыграть у оппонента.

Сводные данные

Сведем все характеристики моделей в единую таблицу.

Помимо основных участников тестов, на графиках присутствуют показательные результаты трех вентиляторов из предыдущих материалов:

• Enermax Apollish Vegas – модель, предлагающая баланс возможностей;
• Scythe Slip Stream – недорогой и популярный вентилятор известного бренда;
• Zalman ZM-F3 – один из наиболее ярких представителей бюджетного сегмента, о котором не слышал разве что самый ленивый оверклокер.

Традиционно начинаем с уровня шума.

График уровня шума от оборотов не самый любопытный и полезен чисто в гипотетических задачах. Тем не менее, можно отметить, что модель из комплекта Cooler Master Nepton отличилась интересными показателями, не слишком сильно увеличивая уровень шума с нарастанием оборотов. По данному показателю она обходит многих других оппонентов, начиная с 1400 об/мин.

Именно у вентиляторов Cooler Master эффективность скоростей потока при увеличении вращения крыльчатки растет намного медленнее.

Наиболее полезный график – эффективность от уровня шума. Как мы видим, вентилятор Thermaltake одерживает решающую победу, хотя если бы их скорости росли и дальше, то вероятно Cooler Master смог бы с ним пересечься довольно скоро, где-то на отметке в 45 дБ.

Сравним модели при равном уровне шума в 30 дБ.

Значение 30 дБ – ахиллесова пята для моделей Cooler Master, ведь они только начинают стартовать примерно с данной позиции уровня шума. В результате скорости вращения недостаточно, чтобы создавать мощный воздушный поток. Как итог – низкие показатели.

Далее сравним работу вентиляторов с учетом их влияния на температуру. И первым делом начинаем с Intel Core i7-2600K @ 4.8 ГГц (1.40 В) под Thermalright Archon.

По графику температур мы видим то же самое. Вентилятор Thermaltake опережает большинство моделей, вплоть до своего предельного значения уровня шума, где начинает пересекаться (по сути, проигрывать) с остальными оппонентами. Что касается моделей Cooler Master, то их возможности охлаждения значительно снижаются на малых оборотах.

И отдельно для 30 дБ.

При 30 дБ и радиаторе Archon новинка Thermaltake показывает лучшие температуры, вплоть до примерно 83 градусов Цельсия, опережая ближайших соперников на 4 градуса.

Сменим радиатор на AXP-140.

Вновь Thermaltake лучше оппонентов. Хотя на этот раз не так сильно, когда речь идет об отметке в 35 дБ или больше.

Аналогичная картина при сведении результатов на 30 дБ с радиатором AXP-140. В лидерах Thermaltake, с опережением на 4 градуса Цельсия перед ближайшими эффективными моделями, и на 9 градусов перед Cooler Master.

Заключение

В первую очередь стоит отметить результаты вполне эффективной «стодвадцатки» в виде модели Thermaltake. Данная модификация тиха в работе, но при необходимости может серьезно поднять скорость вращения крыльчатки, если того требуют условия. Под маркировкой PLA12025S12M 12 скрывается по-настоящему эффективный вентилятор, сумевший обойти не только оппонентов, представленных решениями Cooler Master, но и другие известные серии, такие как Scythe Slip Stream и Zalman ZM-F3.

Что касается моделей Cooler Master, то тут не все однозначно. Надеюсь, что те люди, которые бегло просматривают графики, дойдут и до этого вывода. Очевидно, вентиляторы Cooler Master созданы для работы на высоких скоростях, именно на них модель A12025-24-RB-4BP-F1 способна догнать и немного перегнать тот же Thermaltake, при равном уровне шума. Но если вы хотите создать «тихоходную» сборку, то эти устройства, действительно, не лучший выбор, поскольку они созданы для хорошего продува на высоких скоростях.

Выражаем благодарность:

• Компании Cooler Master за предоставленный на тестирование вентилятор Cooler Master Silencio FP120PWM.
