Лаборатория продолжает серию материалов, посвященных линейке графических ускорителей GeForce GTX 960. На очереди две версии нереференсного дизайна, выпущенные компаниями EVGA и Gigabyte. Данные модели объединяет лишь одно – они основаны на GPU GM206, в остальном эти решения полностью различны.
Первый участник обзора, EVGA GeForce GTX 960 SuperSC ACX 2.0+, оснащен оригинальной системой охлаждения и заводским разгоном. В отличие от него, а также от побывавшей в наших руках ранее Gigabyte GeForce GTX 960 G1 Gaming, видеокарта Gigabyte GeForce GTX 960 Mini предназначена для установки в HTPC и системы на базе Mini-ITX.
Благодаря нашему партнеру – компании Регард, нам удалось заполучить две интересные новинки. Остается лишь выявить их слабые и сильные стороны, чтобы сложить более объективное мнение.
Полное название: EVGA GeForce GTX 960 SuperSC ACX 2.0+, код производителя: 02G-P4-2966-KR.
Новинка поставляется в упаковке с преобладанием белого и серого оттенков, обтянутой целлофаном, что предотвращает ее от механических и других повреждений при транспортировке. С правой стороны прикреплен вкладыш, кратко рассказывающий о преимуществах системы охлаждения ACX 2.0+, получившей кое-какие новшества, о чем говорит «+» в названии. Но о возможностях СО речь пойдет позже.
Обратная сторона отведена под классическое описание технической составляющей видеокарты с упоминанием новых и старых технологий и функций. Там же приводится перечень комплекта поставки, а также мелким шрифтом рассказано о самой компании EVGA и нюансах 3D Blu-Ray.
В верхнем правом углу разместилось изображение графического ускорителя EVGA GeForce GTX 960 SuperSC ACX 2.0+. Под ним находится окошко, через которое виднеется печатная плата с наклейкой, сообщающей серийный номер продукта и страну-изготовитель.
На боковом язычке приводится скромный список рекомендуемых требований, среди которых на первом месте стоит блок питания с мощностью не менее 400 Вт, что позволит не задумываться об апгрейде БП при покупке видеокарты этой серии.
Вкладыш легко поддался, благодаря чему его удалось сфотографировать поближе. Производитель рассказывает о новой конструкции кулера и технологии, применяемой при изготовлении вентиляторов системы охлаждения. Судя по его заявлениям, они производительнее и тише своих аналогов. Благо скоро мы это выясним.
Внизу крупным шрифтом приведены сравнительные характеристики после тестов с эталонной моделью. Поскольку референсной версии GeForce GTX 960 представлено не было, то оппонент был классом выше – GeForce GTX 980.
Согласно традициям компании видеокарту поместили в бокс-блистер из прозрачного бутылочного пластика.
Она размещается в центре между двух листов и крепится с помощью зажимов.
Комплект поставки расфасован по всем возможным ложбинкам и отсекам. В него входят:
Конечно, не обошлось и без плаката с фирменной символикой EVGA и изображением робота. Честно, лучше бы оставили старого угрожающего монстра.
Видеокарта EVGA GeForce GTX 960 SuperSC ACX 2.0+ получила в наследство от старших решений оригинальную систему охлаждения, которая основывается на простых и базовых принципах – максимум эффективности и простой невзрачный вид.
Всю лицевую часть закрывает пластиковый кожух СО с двумя небольшими вставками компании и серии, к которой она принадлежит. За активное охлаждение отвечают два достаточно крупных 90 мм вентилятора, через которые проглядываются массивный радиатор и три тепловые трубки.
На обратной стороне ничего интересного: модель лишена заднего «бэкплейта», который в свою очередь предлагается приобрести на официальном сайте EVGA за отдельную плату. Здесь расположены две микросхемы памяти производства Samsung и еще одно посадочное место.
Отдельно стоит выделить наклейки с отметками о производственных этапах, которые прошел данный экземпляр, и версии BIOS.
Для вывода изображения предусмотрен следующий набор интерфейсов:
Такой выбор портов соответствует эталонному графическому ускорителю, а также топовой модели Nvidia.
Поддерживаются следующие разрешения:
На месте и разъем дополнительного питания: новинка хоть и обладает скромными аппетитами, но до моделей GeForce GTX 750 (Ti) ей еще далеко. Разработчики оснастили ее одним восьмиконтактным разъемом, который размещен почти на середине печатной платы. Несмотря на это, уровень TDP видеокарты согласно официальным данным равен 120 Вт, а блок питания, как уже говорилось выше, рекомендуется от 400 Вт.

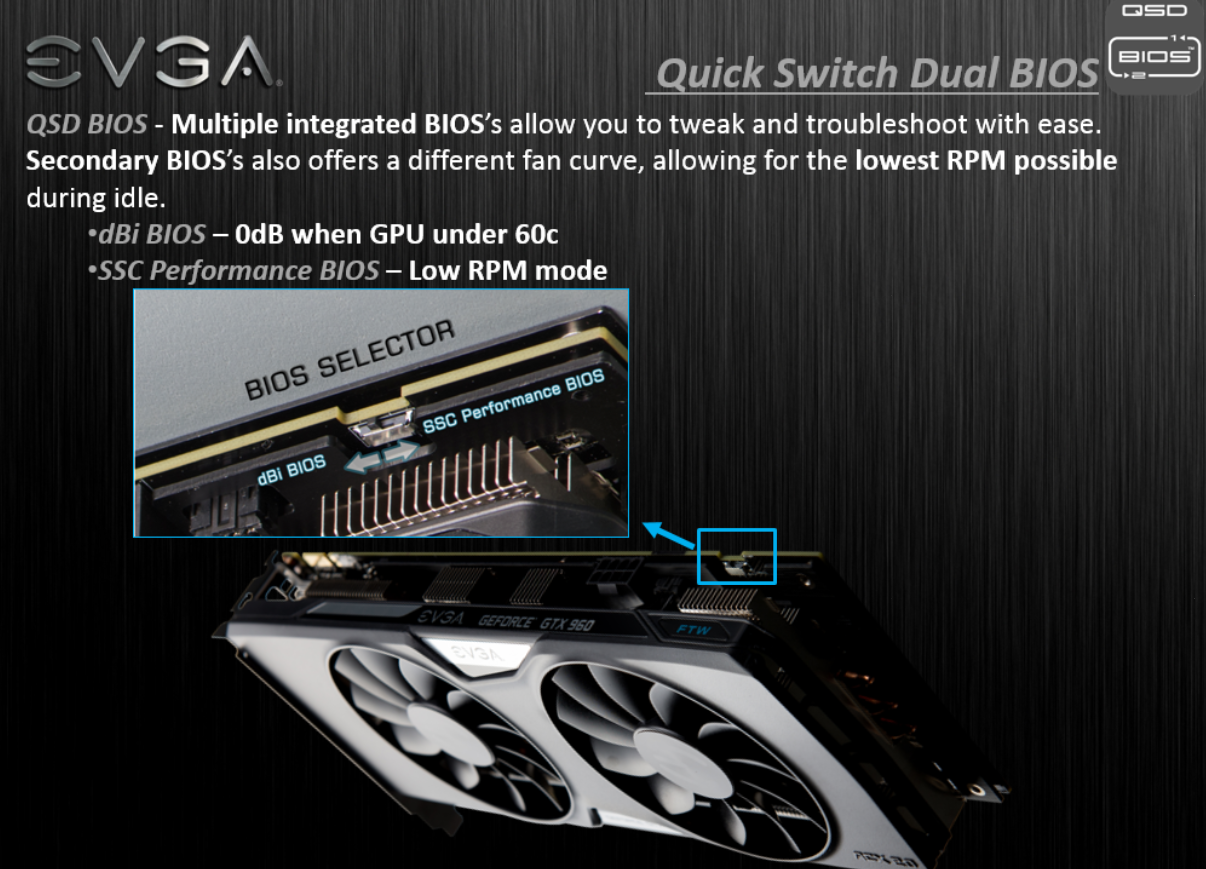

Сбоку можно заметить небольшой переключатель с двумя интересными подписями – «Slave» и «Master». И обе вызывают улыбку
Но не будем гадать, а обратимся к официальному слайду. Все предельно просто и ясно: пользователю дается на выбор две схемы управления вентиляторами, и необходимую он вправе выбрать сам. В соответствующем разделе мы рассмотрим данные технологии.

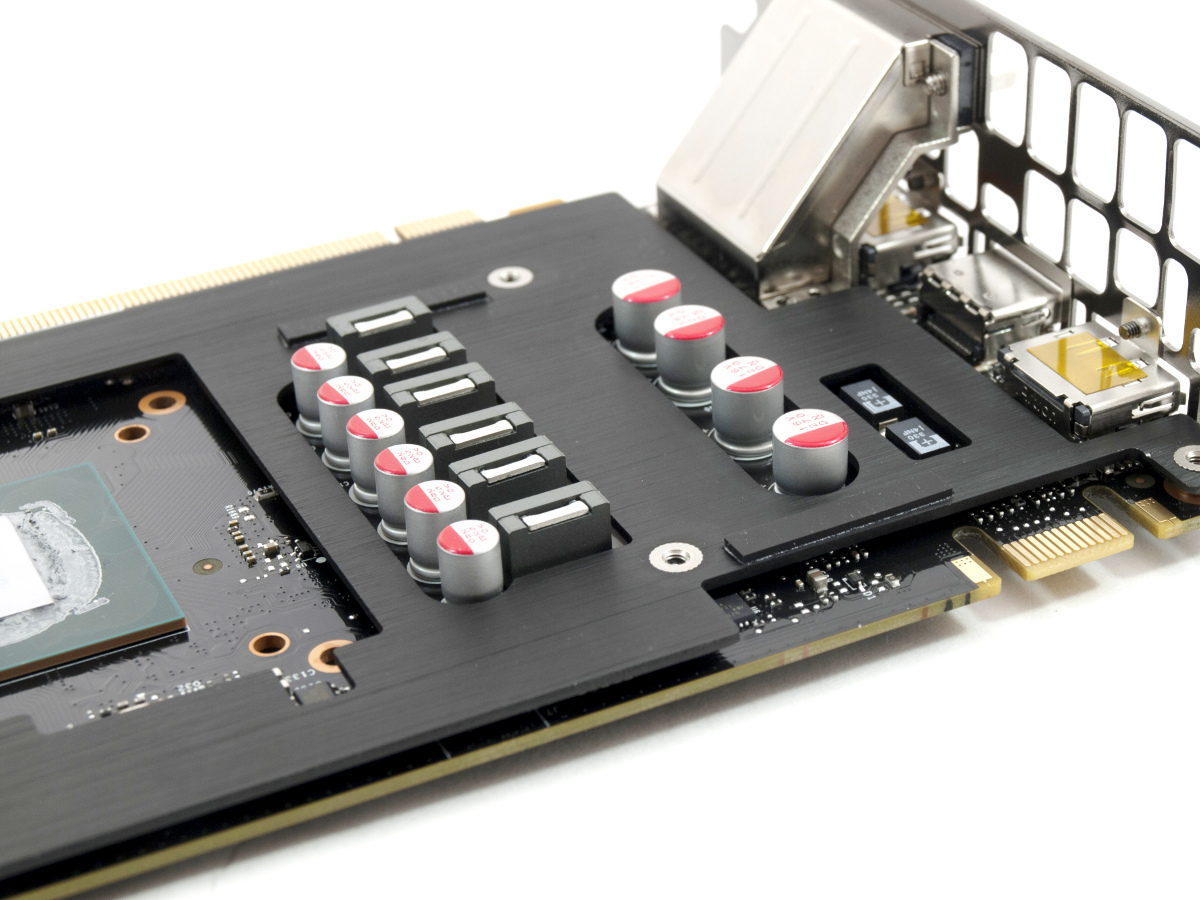

Отсутствие задней пластины компенсировано усиливающей пластиной между платой и системой охлаждения. В области подсистемы питания отсутствует какой-либо радиатор, поэтому делаем вывод, что она же и является теплорассеивающим элементом для мосфетов.
Вернемся к общим цифрам. Модель EVGA GeForce GTX 960 SuperSC ACX 2.0+ хоть и выглядит устрашающе огромной, но на самом деле все в пределах разумного – длина новинки составляет всего 257 мм, ширина – 108 мм. В корпусе системного блока она перекроет два слота расширения.
Для реализации технологии Nvidia SLI на видеокарте используется один коннектор для подключения соответствующих мостиков, при помощи которых можно объединить до двух ускорителей для совместного расчета графических эффектов.
Что интересно, в комплекте поставки многих производителей данный мостик отсутствует, поэтому в случае необходимости его придется приобретать отдельно.
Переходим к одному из главных пунктов, на который пользователь должен обратить свое внимание при выборе – качественной и эффективной системе охлаждения. Посмотрим, как же с этой задачей справились разработчики.
Для начала необходимо открутить четыре небольших подпружиненных винтика по периметру графического процессора. В глаза же сразу бросается массивный радиатор и термоинтерфейс, который был хоть и невысохший, но на ощупь напоминал крахмальный пластилин.

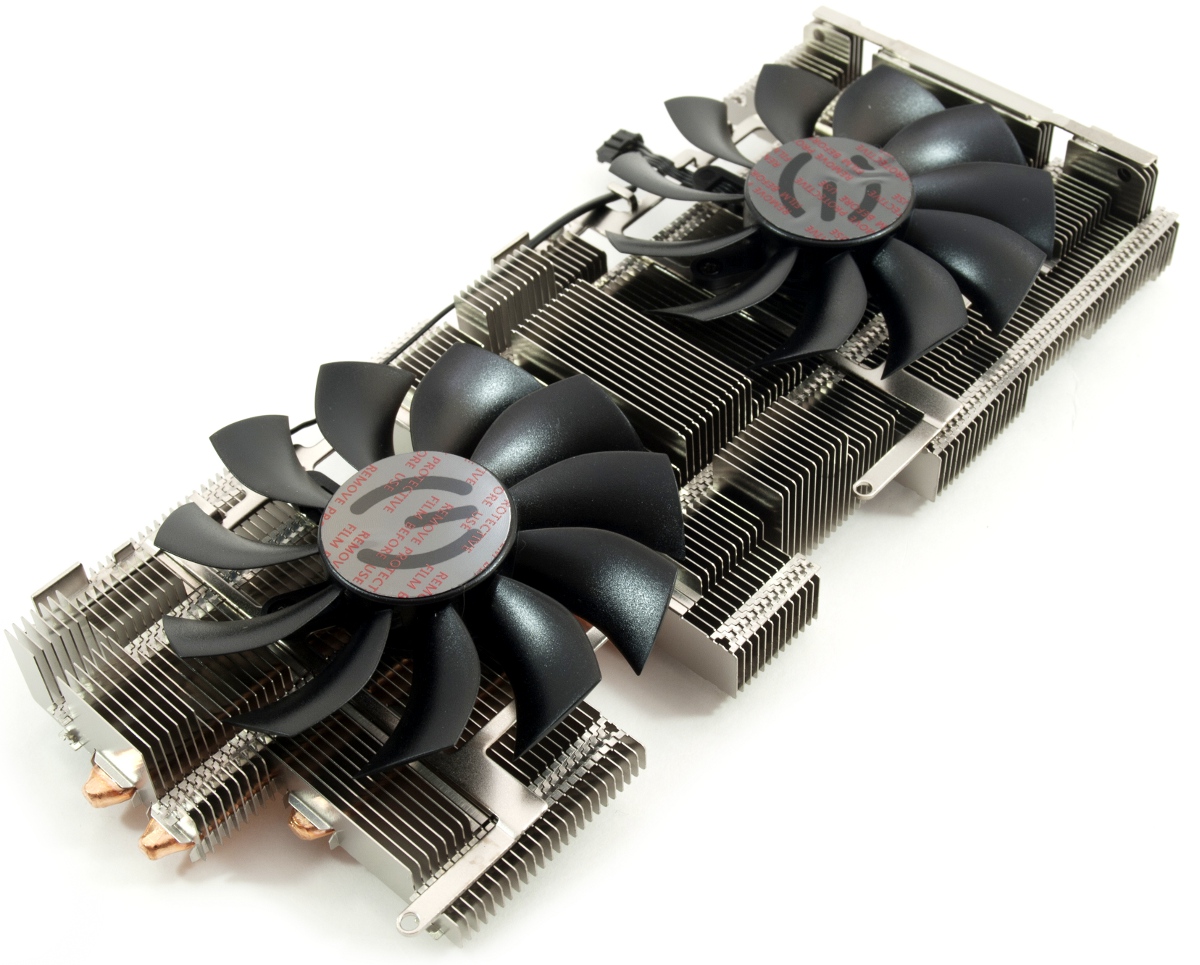

Кулер поистине огромен и заслуживает уважения. В его основе лежит множество алюминиевых никелированных пластин, пронизанных тремя 10 мм тепловыми трубками.

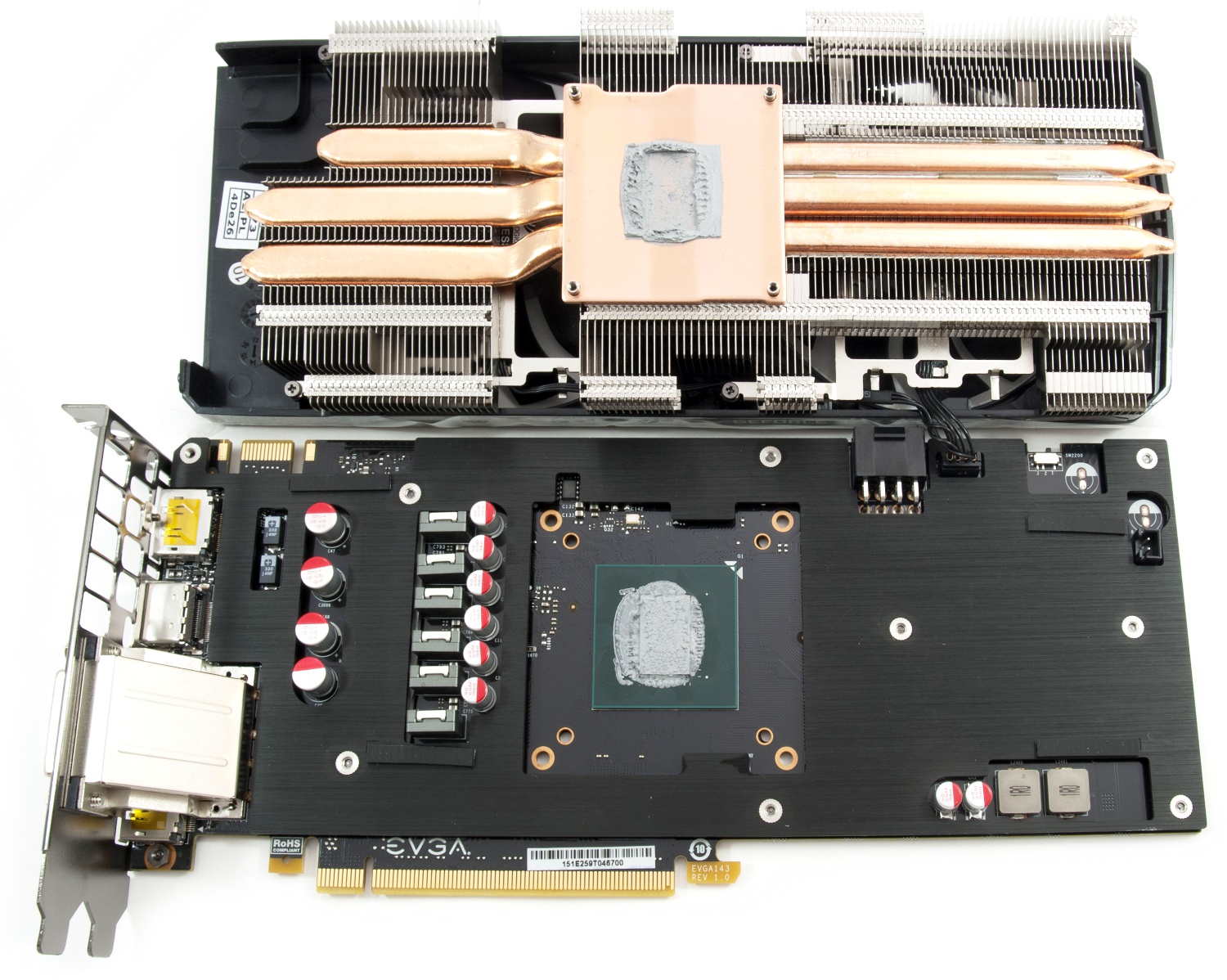

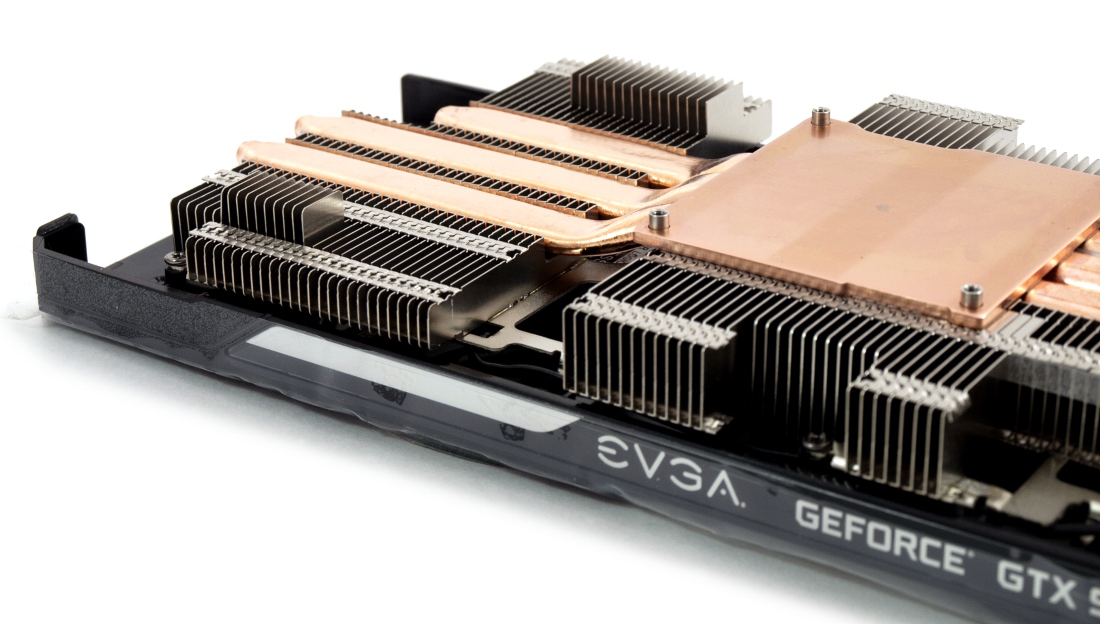

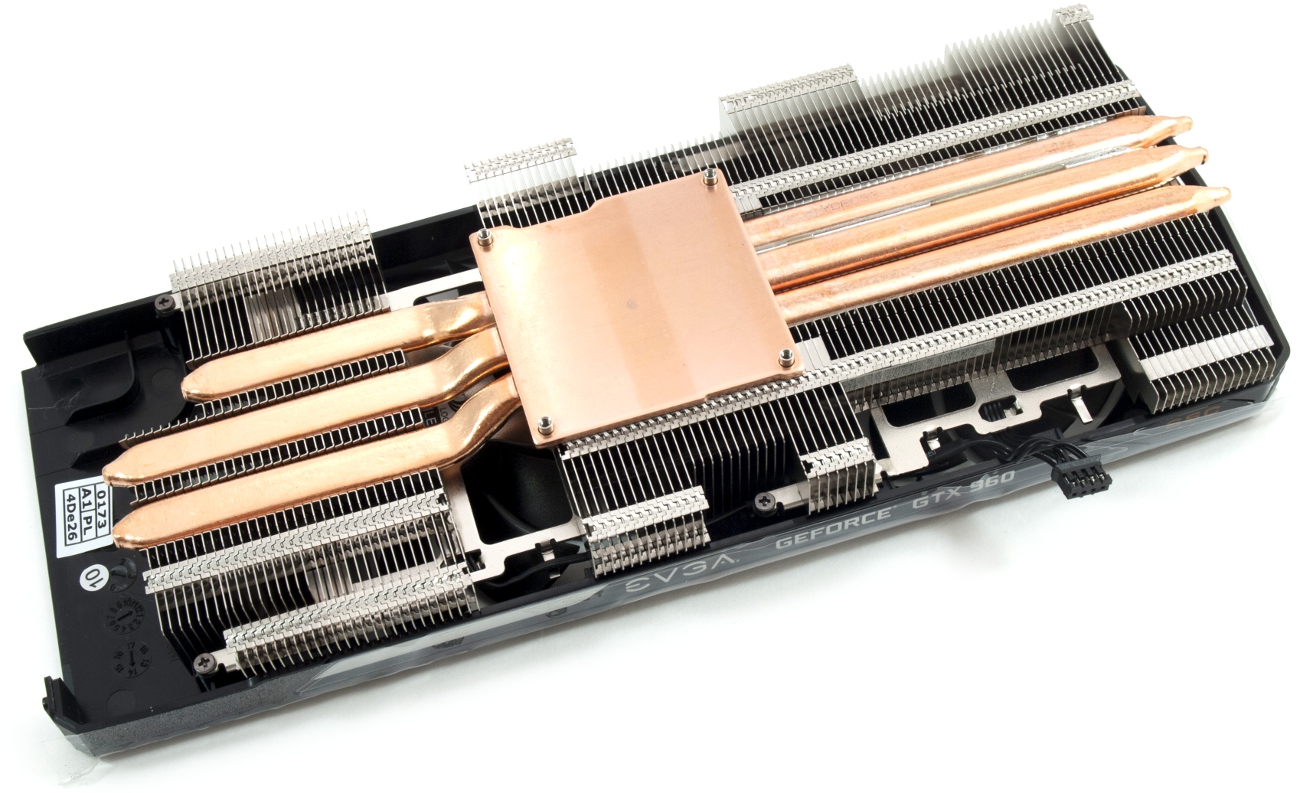

В основании расположена медная пластина для контакта с графическим процессором и распределения тепла между всеми элементами СО.

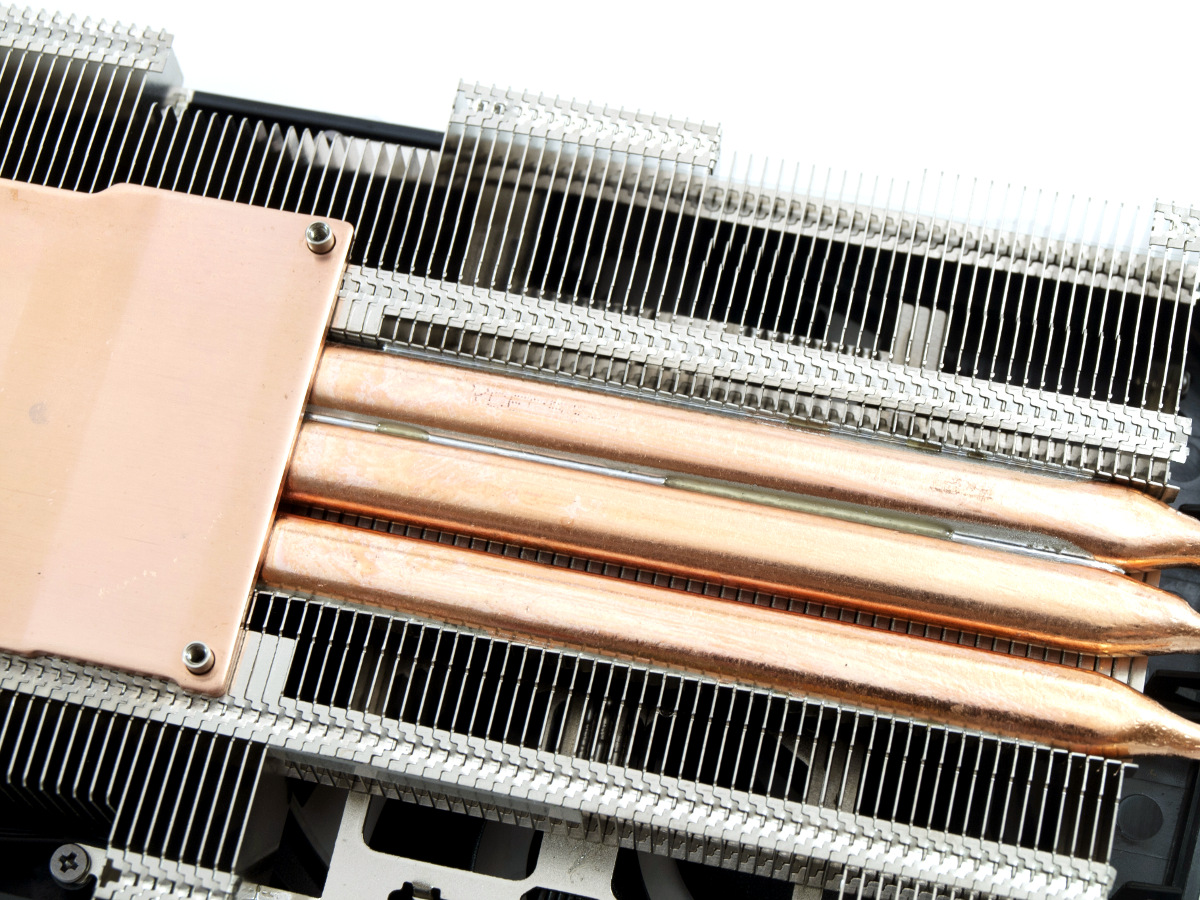

К слову, все соединения тщательно пропаяны. На одной трубке виднеются цифры: возможно, это порядковый номер тепловой трубки.
Для демонтажа кожуха необходимо вооружиться тонкой отверткой, иначе к четырем винтикам не подлезешь.

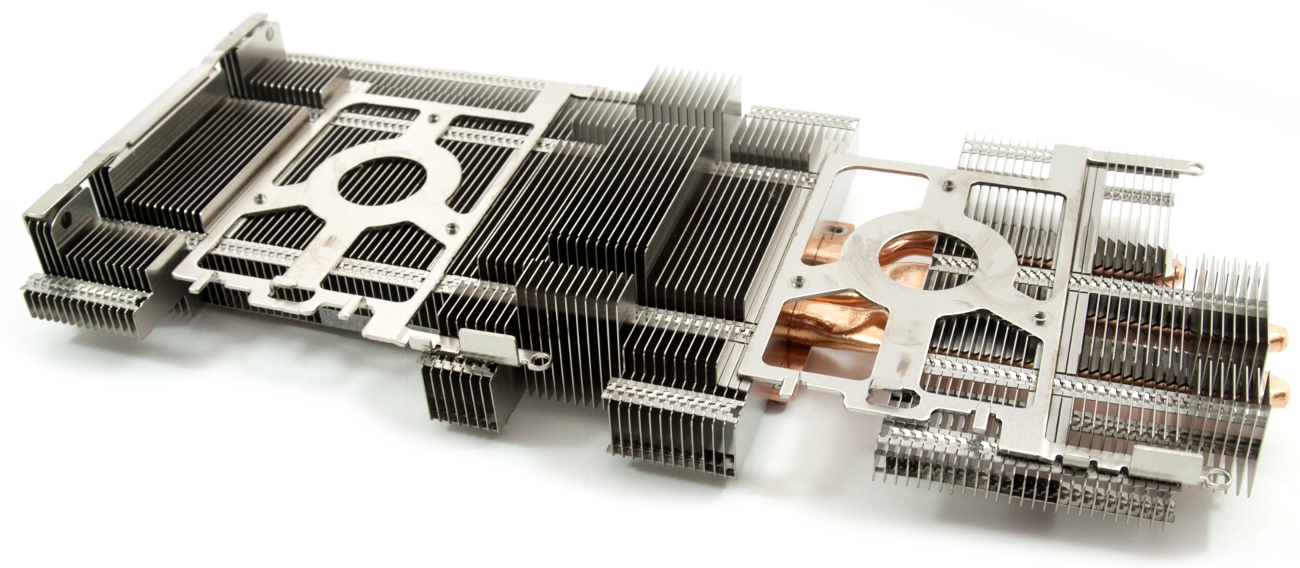

Под собой этот элемент скрывает массивный радиатор с пластинами разной геометрической формы, специальное шасси для вентиляторов и сами вертушки с интересной крыльчаткой лопастей.
Очевидно, разработчики хотели использовать все доступное место.

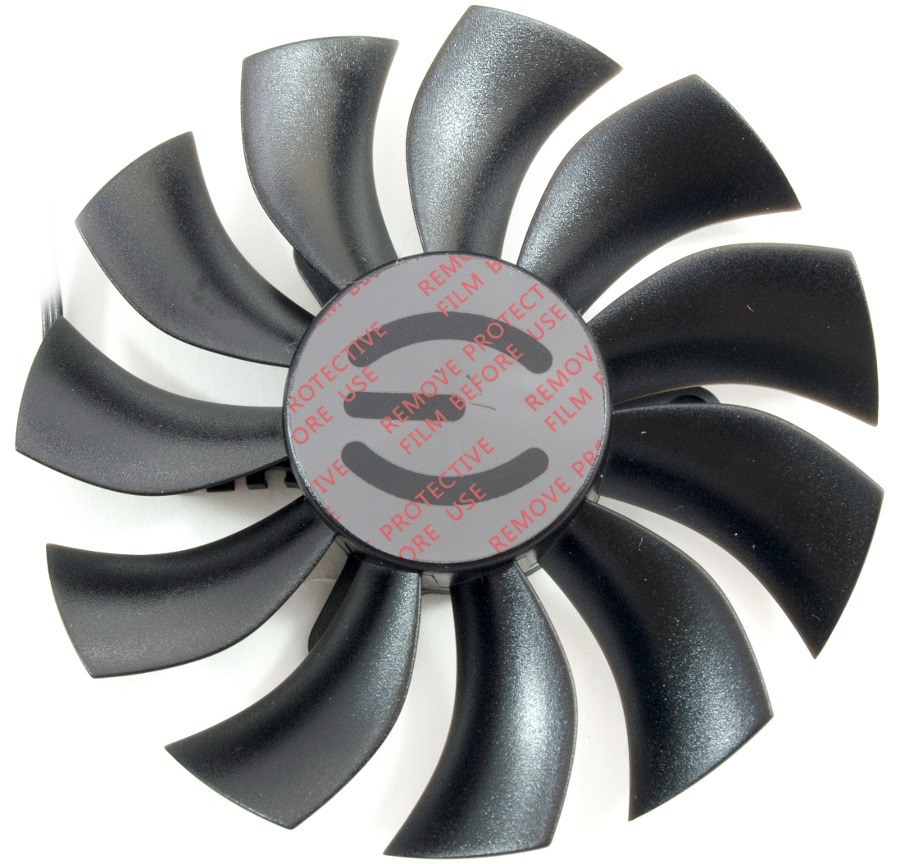

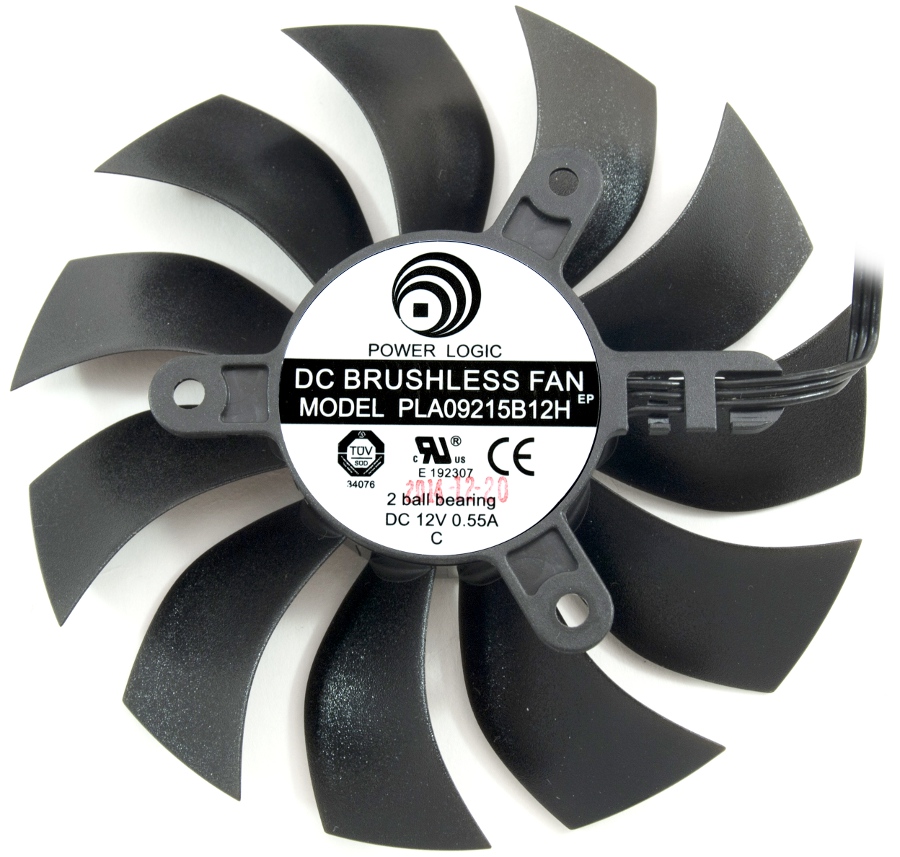

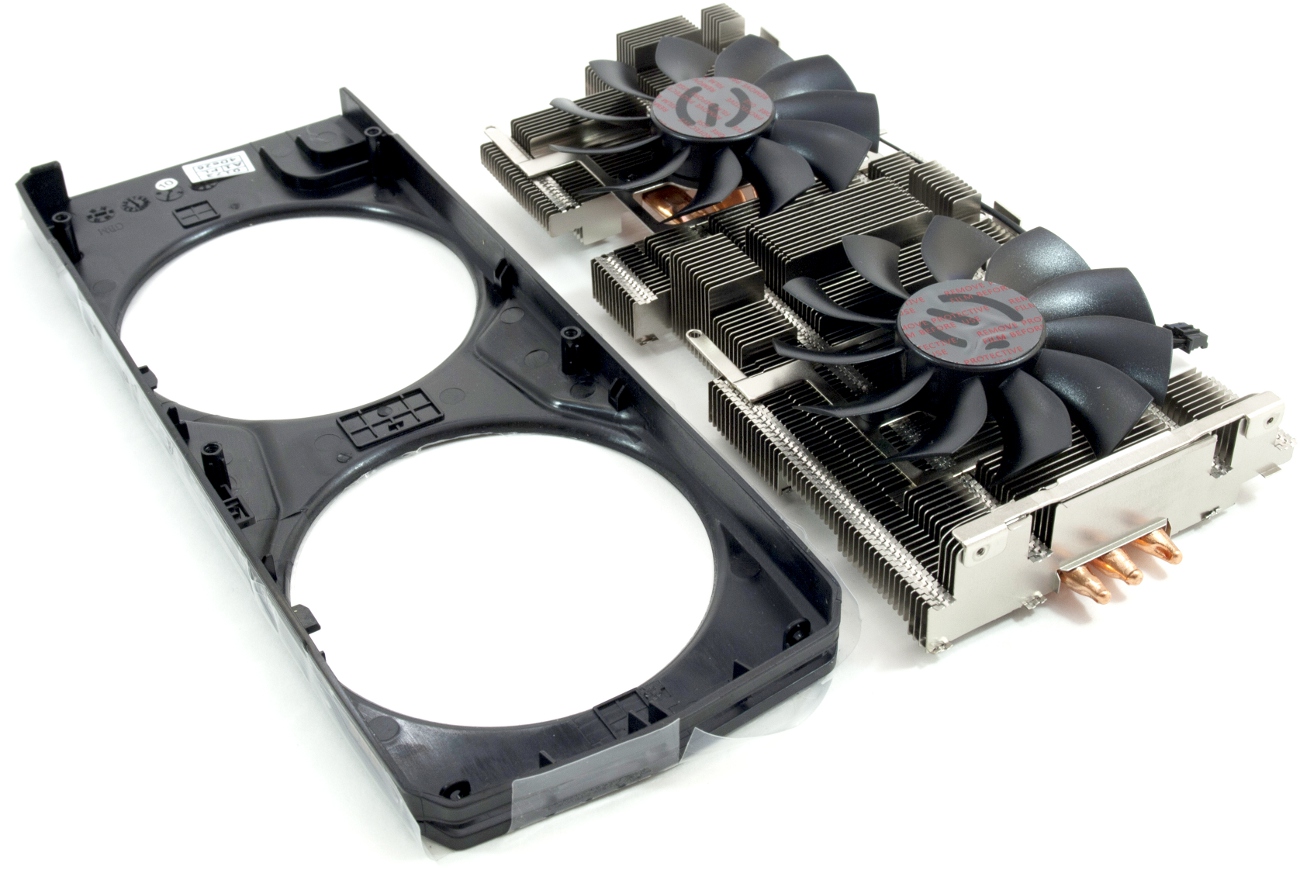

Вентиляторы надежно вмонтированы на подставку. В данном случае это модели фирмы Power Logic с маркировкой PLA09215B15H и характеристиками 12 В, 0.55 А.

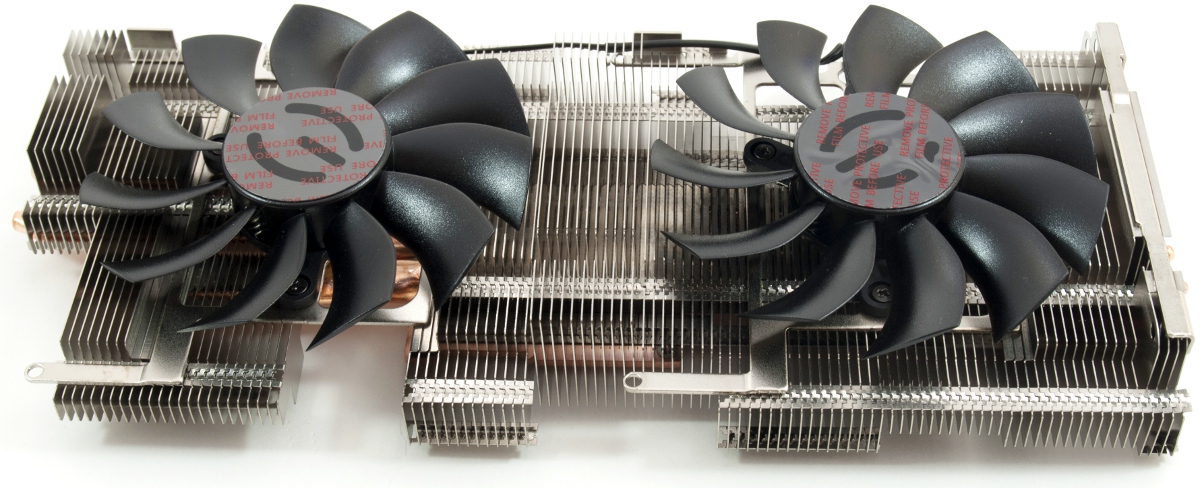

После их снятия взору откроется кулер с непростой структурой.
Остается лишь рассказать о паре моментов.

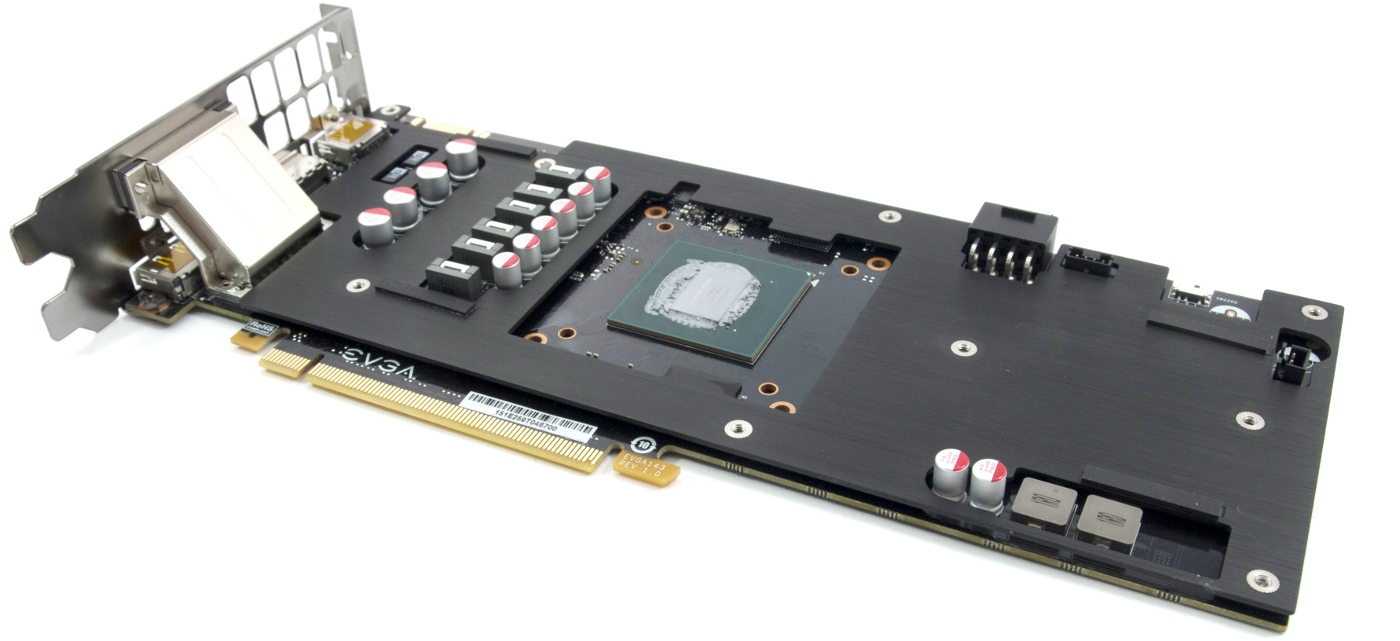

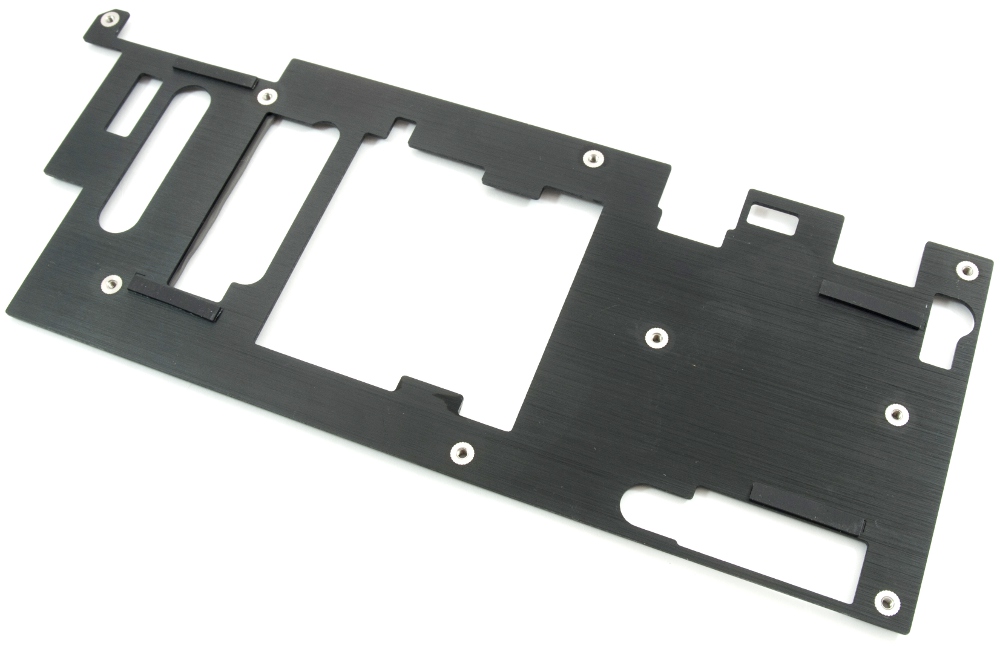

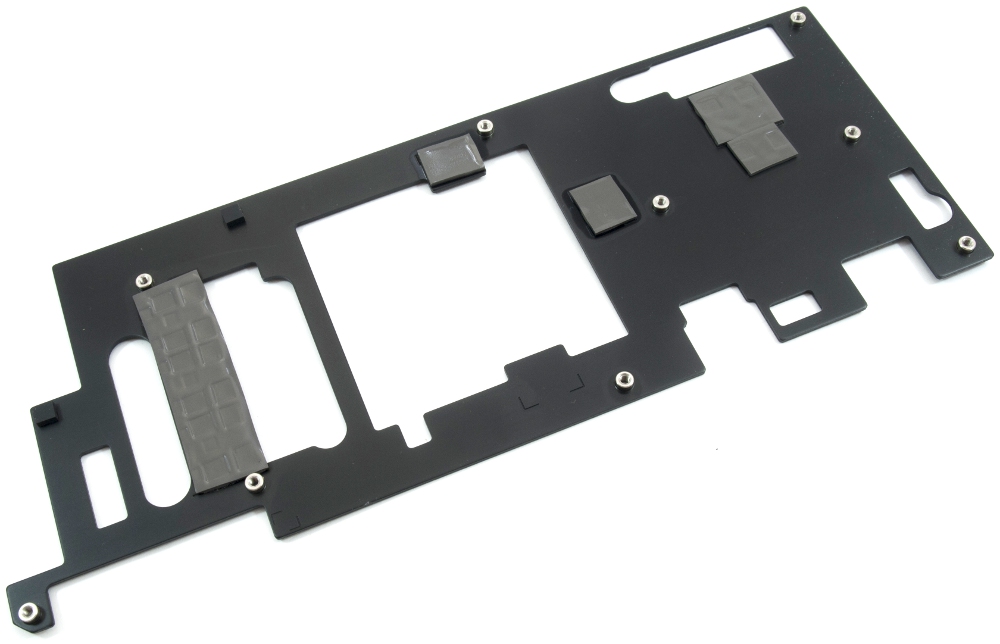

Усиливающая пластина крепится с помощью девяти винтов и является неким подобием радиатора, а точнее теплораспределительного элемента (ведь оребрения у нее нет) для двух микросхем памяти и подсистемы питания.
Справляется ли такое решение с поставленной задачей – выяснится позже. Контакт с последними осуществляется через резиновую термопрокладку.
Эталонной модели GeForce GTX 960 компанией Nvidia так и не было представлено, поэтому каждый производитель был волен изготавливать видеокарту этой серии как ему угодно: кто-то стал разрабатывать новую печатную плату, кто-то взял за основу PCB прошлых поколений.
Отмечу, что при обзоре EVGA GeForce GTX 960 SuperSC ACX 2.0+ сходства с другими моделями не обнаружено, это еще один плюс в копилку разработчиков. В модели используется качественная элементная база, например, танталовые конденсаторы и транзисторы типа DirectFET.

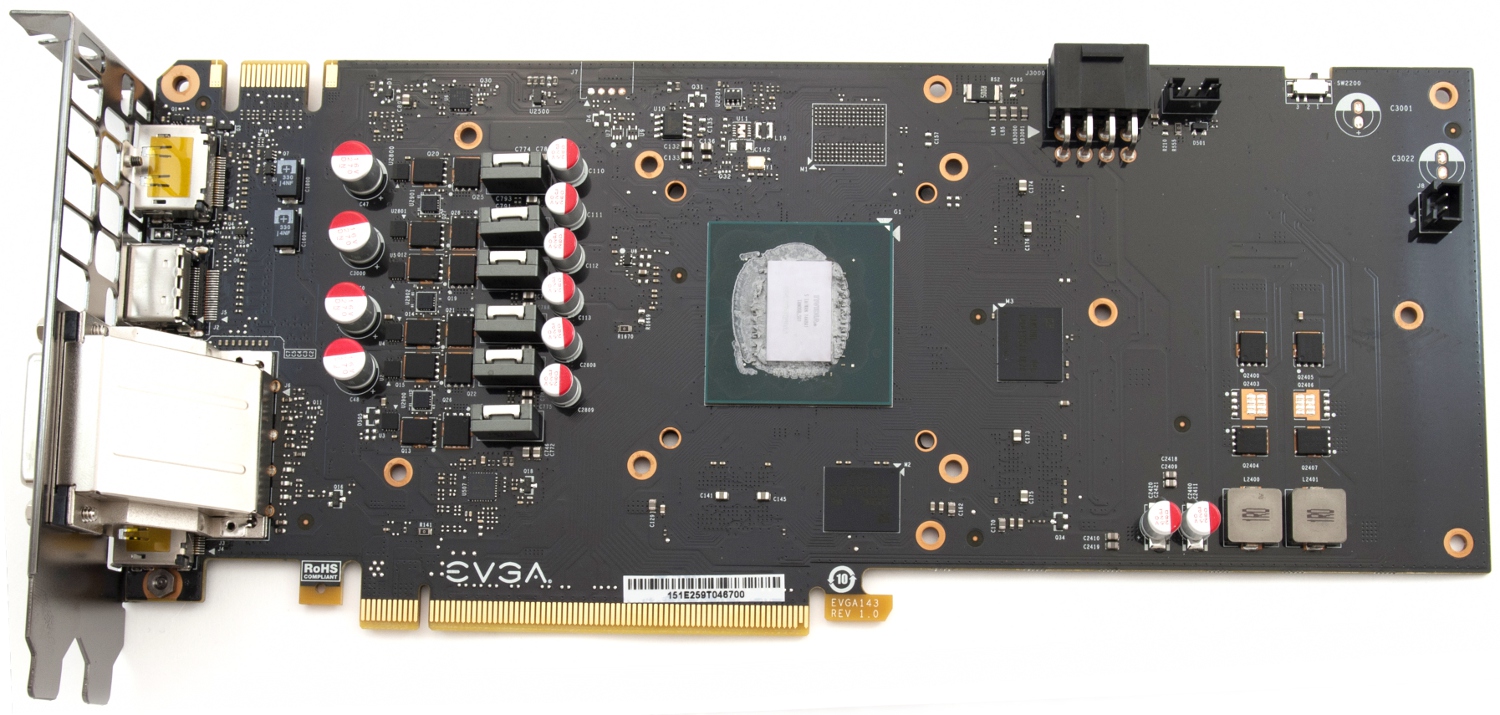

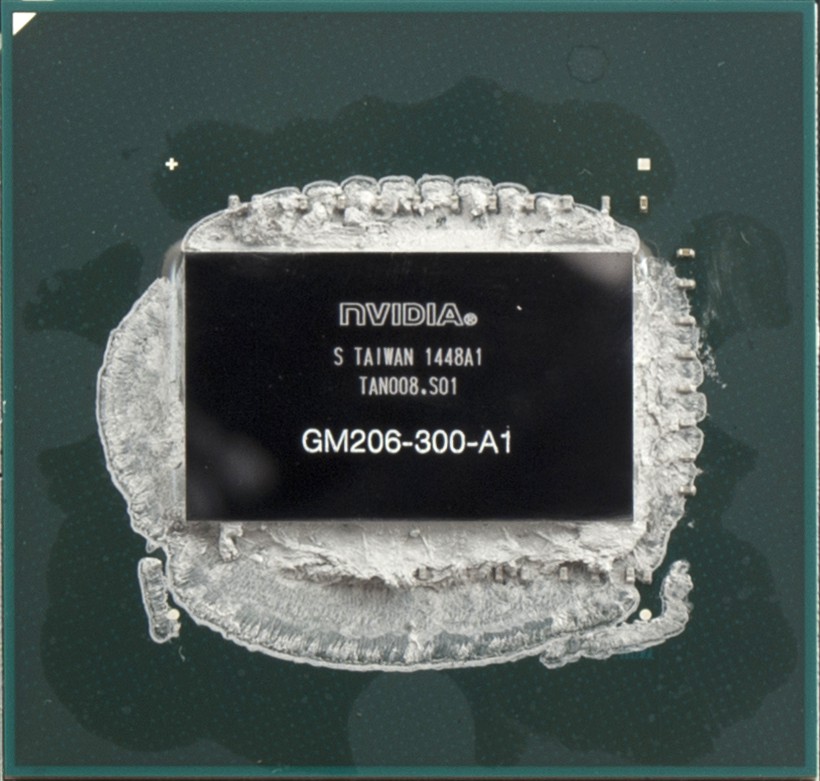

Сердцем выступает графический процессор Nvidia GM206-300-A1, произведенный по 28 нм техпроцессу в конце ноября 2014 года.

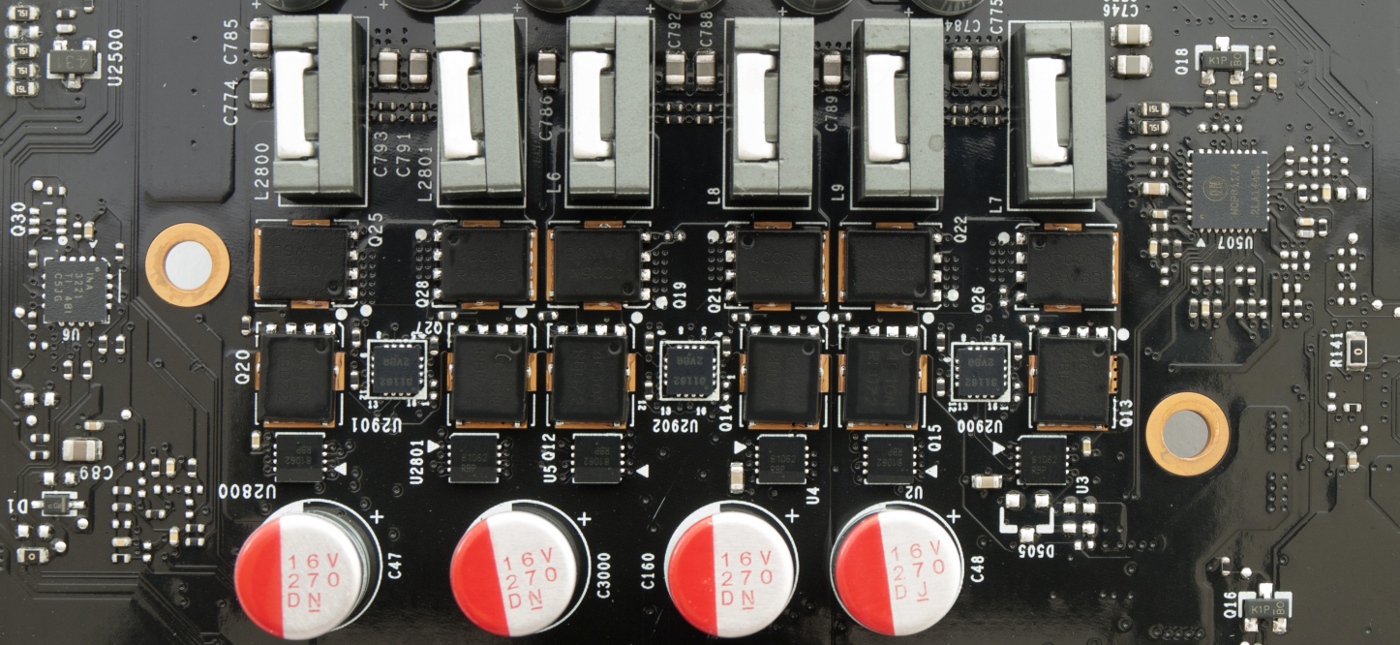

Что касается подсистемы питания, то шесть удвоенных фаз отвечают за питание ядра, две – за питание памяти.
ШИМ-контроллер NCP81174 – это классический выбор для всей линейки графических ускорителей GeForce GTX 9xx. Поскольку он лишен «умной» шины, то управлять питанием придется через драйвер видеокарты.

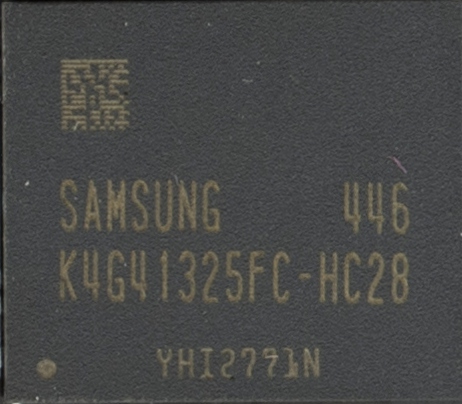

Четыре микросхемы памяти объемом 512 Мбайт каждая производства Samsung с маркировкой K4G41325FC-HC28 составляют общий объем 2048 Мбайт, шина обмена данных равна 128 бит. Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
Переходим к другой интересной новинке.
Полное название: Gigabyte GeForce GTX 960 Mini, код производителя: GV-N960IXOC-2GD.
Видеокарта Gigabyte поставляется в черной упаковке скромных размеров с синими вставками и кибернетическим глазом, что позволяет сразу идентифицировать производителя. Лицевая сторона практически не претерпела изменений за последние несколько лет, предоставляя краткую основную информацию о продукте.
Как и в случае с прочими моделями, на обороте указаны основные технические данные на разных языках, включая русский. Отмечено, что данная плата выполнена в соответствии с фирменной концепцией Ultra Durable VGA, которая подразумевает использование только качественных компонентов при производстве графических решений.
Достаточно много внимания уделено повествованию о новой системе охлаждения, которую пришлось изобретать с нуля и делать очень компактной. Инженеры гордятся проделанной работой, нам же стоит проверить их слова тестами.
В нижней части расположен список системных требований, выдвигаемых к ПК, в который будет установлена данная модель. Здесь обошлось без сюрпризов: блок питания мощностью от 400 Вт с наличием одного шестиконтактного разъема.
Видеокарта Gigabyte GeForce GTX 960 Mini и весь комплект поставки скрывается в черной коробке с логотипом компании-производителя.
Под крышкой нас ждет обыденное зрелище – модель в пакете-антистатике, размещенная между листами плотного картона. В тесноте да не в обиде.
В таких жестких, но не экстремальных, условиях находится и комплект поставки. К слову, он тоже спартанский:
По сравнению с видеокартой EVGA набор аксессуаров скудноват.
После извлечения видеокарты из коробки удивляешься ее поистине скромным габаритам. Замеры в лаборатории показали, что длина составляет ровно 170 мм, ширина – 109 мм. Такая кроха отлично подойдет для систем HTPC и материнских плат формата ITX.
Но за малыми размерами последовал и ряд сложностей, с которыми столкнулись разработчики. Во-первых, это компактная система охлаждения, которую надо было втиснуть на плату длиной 170 мм. Во-вторых, в таких условиях инженерам не до внешнего вида, поэтому выглядит новинка блекло и незамысловато.
Перед нами обычный пластиковый кожух практически без рисунка и даже наклеек, хотя кто будет им любоваться, пока видеокарта будет трудиться в тесном корпусе?
За активное охлаждение отвечает один-единственный вентилятор, но достаточно крупных размеров – 90 мм. За ним проглядывается радиатор с продольным расположением ребер. К нему мы еще вернемся.
Обратная сторона лишена значимых элементов кроме двух микросхем видеопамяти производства Samsung.
Для вывода изображения на плате предусмотрен следующий набор интерфейсов:
Поддерживаются следующие разрешения:
«Малыш» Gigabyte GeForce GTX 960 Mini обладает «детским» аппетитом. Несмотря на то, что разработчики не разглашают TDP видеокарты, она оснащена всего одним шестиконтактным разъемом. С учетом того, что многие системы оснащены слабыми блоками питания, данная модель неплохо подойдет в роли будущей замены.
Инженеры умудрились так втиснуть систему охлаждения, что ее тепловые трубки не выступают за края печатной платы. Что ж, браво!
С какого ракурса не взгляни, а видеокарта Gigabyte GeForce GTX 960 Mini способна побороться за право занять место в HTPC системах у пользователей, подвинув модели других производителей.
А если вам покажется мало одной такой видеокарты, то на помощь придет технология Nvidia SLI, позволив установить и подсоединить в единый тандем еще один ускоритель.
Правда, здесь надо и блок питания помощнее, и корпус попросторнее, и материнскую платы соответствующую. Хотя в этом случае особого смысла в модели такого формата нет.
Система охлаждения Gigabyte GeForce GTX 960 Mini не занимает много места и легко демонтируется. Для этого необходимо открутить четыре подпружиненных винтика в области графического процессора.
После снятия кулера взгляд привлекает охлаждение подсистемы питания, реализованное в виде крохотного алюминиевого радиатора с невысоким оребрением. Чуда ждать от такого малыша не приходится, поэтому возникает вопрос: какая температура мосфетов в этой части достигается в нагрузке?
Инженеры применили технологию прямого контакта: две тепловые трубки диаметром 8 мм каждая идеально подошли, чтобы накрыть графический процессор GM206 полностью.
Вот только основание обработано фрезой и чувствуются мелкие ложбинки.
Пластмассовый кожух крепится непосредственно к радиатору четырьмя язычками и винтиками.
Его конструкция проста и незамысловата. Более здесь рассказывать не о чем.
За активное охлаждение отвечает один вентилятор с диаметром лопастей 88 мм, который представлен фирмой Power Logic. Вызывает интерес новая форма лопастей устройства, согласно которой оно стало тише и производительнее. Маркировка модели – PLA09215S12H, характеристики – 12 В и 0.55 А.
Она построена на подшипнике скольжения, что обещает низкий уровень шума в процессе работы. Традиционным недостатком считается меньший, в сравнении с другими типами подшипников, срок службы. Однако надпись «Long life bearing» указывает на то, что производитель учел этот момент и позаботился об более длительном периоде эксплуатации.
Если снять с рассматриваемого кулера все навесы, то остается один радиатор простой формы.
Две тепловые трубки переносят тепло от графического процессора к краям пластин, те в свою очередь отличились пайкой для лучшей теплопроводности.
Толщина радиатора невелика, но в условиях жестко ограниченного пространства разработчикам выбирать не приходится.
На отдельной фотографии запечатлен низкопрофильный радиатор, отвечающий за охлаждение полевых транзисторов подсистемы питания. Как уже упоминалось, чуда ждать не стоит: даже конденсаторы выше его. Контакт осуществляется через светло-серую термопрокладку.
Gigabyte GeForce GTX 960 Mini базируется на оригинальной печатной плате длиной 170 мм со стандартным принципом компоновки элементов. Применяемая элементная база соответствует концепции Ultra Durable VGA: она набрана исключительно из качественных комплектующих – японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Графический процессор Nvidia GM206-300-A1 произведен по 28 нм техпроцессу в середине ноября 2014 года.
Подсистема питания реализована по схеме 4+1: четыре фазы отводятся для GPU, две – для памяти. Такой реализации остались верны многие производители. Конечно, встречаются исключения, но не в данном случае.
За управление отвечает классический ШИМ-контроллер NCP81174.
Восемь микросхем памяти объемом 512 Мбайт каждая произведены Samsung. Их маркировка K4G41325FC-HC28.
Вместе они составляют общий объем 2048 Мбайт, шина обмена данных равна 128 бит.
Тестирование видеокарт EVGA GeForce GTX 960 SuperSC ACX 2.0+ и Gigabyte GeForce GTX 960 Mini проходило в составе следующей конфигурации:
Программное обеспечение:
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.1.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Видеокарта EVGA изначально оснащена высоким заводским разгоном, о чем говорит суффикс SuperSC, что расшифровывается как Super SuperClocked (хм, двойная усиливающая приставка?!). Базовый разгон по ядру составляет до 1279 МГц против 1126 МГц у эталонной версии GeForce GTX 960, в режиме Boost – 1342 МГц (при напряжении 1.206 В) против 1178 МГц. Частота памяти осталась без изменений – 1753 МГц.
В режиме без нагрузки частоты понижаются до 135/162 МГц, температура графического процессора доходит при такой работе до 37°C. Вентиляторы при этом выключаются, система охлаждения работает в пассивном режиме.
В 3D благодаря технологии GPU Boost версии 2.0 частота видеоядра увеличивается вплоть до 1468 МГц, что влечет за собой рост производительности. При этом алгоритм СО настроен так, что позволяет графическому процессору прогреться до 60°C, после чего в работу вступают вентиляторы.
В таком режиме температура GPU может достигать 70°C, а вертушки вращаются со скоростью 880 об/мин. Система охлаждения остается достаточно тихой.
Переходим к разгону тестового экземпляра EVGA GeForce GTX 960 SuperSC ACX 2.0+ на эталонном напряжении. Она с легкостью покорила 1354 МГц по ядру и 2003 МГц по памяти, с технологией GPU Boost – и вовсе 1543 МГц. Правда, для стабильной работы в режиме разгона пришлось вмешаться и выставить принудительно обороты вентиляторов на 40% (~1400 об/мин).
Поднимаем напряжение на максимально возможные + 100 мВ, благодаря чему удается выжать еще 35 МГц по ядру. В итоге частота GPU по показаниям мониторинга составляет 1.6 ГГц! Но пришлось пожертвовать комфортом, повысив скорость вращения крыльчаток вентиляторов до 2000 об/мин.
Не забываем и о переключателе двух микросхем BIOS. Все манипуляции выше осуществлялись в положении «Slave», щелкаем на «Master» и смотрим, что меняется.
Во-первых, вентиляторы теперь не выключаются в простое, а вращаются со скоростью 500 об/мин. Во-вторых, график кривой меняется и в нагрузке: теперь скорость вертушек не 880 об/мин, а 1000 об/мин. При этом температура графического процессора снижается на несколько градусов. В-третьих, Power Limit позволяет сдвинуть ползунок до значения +115, а было +110. Жаль, что на разгонный потенциал это не повлияло.
На этом у нас с EVGA GeForce GTX 960 SuperSC ACX 2.0+ все, переходим к следующей новинке.
Несмотря на габариты, модель компании Gigabyte тоже обладает заводским разгоном, пусть скромным, но все же: частота ядра повышена до 1165 МГц (Boost – 1228 МГц), память не тронута – 1753 МГц. Все функционирует на немного пониженном до 1.193 В напряжении.
В режиме простоя температура графического процессора составляет 30°C, а вентилятор крутится на минимальной возможной скорости. Издаваемый системой охлаждения шум можно охарактеризовать как низкий.
Посмотрим на поведение «малыша» в нагрузке, ведь интересно, что же у инженеров получилось в итоге. В режиме 3D видеокарта повышает тактовую частоту ядра вплоть до 1316 МГц.
В таком состоянии температура GPU доходит до 66°C, а вентилятор раскручивается до 1300 об/мин. Можно счесть, что все очень неплохо, но чуть ниже мы раскроем карты. Кстати, система охлаждения работает тихо.
Переходим к разгону. Без изменения напряжения данному экземпляру покорилась частота ядра 1332 МГц (Boost – 1483 МГц), не подвела и память – 2015 МГц. Это достойный результат. Уровень шума, издаваемый СО, почти не изменился.
Стоит отметить, что модели такого класса не предназначены для сильного разгона с повышением напряжения. В нашем случае скорость вращения вентилятора фиксировалась на отметке 2100 об/мин. Благодаря этим действиям, удалось достичь 1390 МГц по ядру, GPU Boost – вплоть до 1566 МГц, и удерживать эти частоты длительное время.
В завершение обзора стоит привести график зависимости температуры и шума EVGA GeForce GTX 960 SSC ACX 2.0+ от оборотов вентиляторов системы охлаждения Active Cooling Extreme 2.0+.
Легко заметить, что уже при 600 об/мин график резко уходит вверх. За температуру графического процессора волноваться пока не стоит, но вот подсистема питания начинает рвать и метать. Продемонстрирую результаты, полученные при помощи ИК термометра:
При частоте 1455 МГц и 1753 МГц соответственно по ядру и памяти при напряжении 1.206 В и оборотах вентиляторов 880 об/мин более всего прогревается область подсистемы питания – до 82-84°C. Снижение оборотов очень сильно влияет на ее температурный режим, поскольку вертушки не в силах продуть радиатор в области пластины, контактирующей с мосфетами. Температура с легкостью достигает 100°C и выше.
Теперь приведем график зависимости температуры и шума Gigabyte GeForce GTX 960 Mini от оборотов вентилятора СО видеокарты Gigabyte:
Вроде здесь все лучше, чем у модели EVGA, но так ли это? Температуры печатной платы, снятые Fluke 59 MAX, говорят об обратном.
Под нагрузкой температуры подсистемы питания уже со штатными настройками (частота GPU и памяти 1165 МГц и 1753 МГц, напряжение 1193 мВ, скорость вращения вентилятора 1300 об/мин) достигают высоких значений, а повышение Power Limit до 110 увеличило их до 106°C. И это в просторном и проветриваемом корпусе Cooler Master HAF 922.
Уровень потребляемого электричества всего стенда в зависимости от частот видеокарты EVGA GeForce GTX 960 SSC ACX 2.0+, Ватт:
Уровень потребляемого электричества всего стенда в зависимости от частот видеокарты Gigabyte GeForce GTX 960 Mini, Ватт:
Что касается производительности GeForce GTX 960 в игровых приложениях, то она неоднократно рассматривалась в материалах лаборатории.
Начнем с отрицательных моментов. Во-первых, инженеры Nvidia поступили хитро, удалив термодатчик из подсистемы питания видеокарт нескольких серий, и многие пользователи теперь не знают, что же на самом деле там творится. С них берут пример и некоторые другие компании, хотя бывают исключения. На первый взгляд все в порядке, температура графического процессора лежит в диапазоне 60-65°C, но при этом на мосфетах все 85-90°C. А тут еще и полупассивный режим работы начинают продвигать.
Во-вторых, модель GeForce GTX 960 так и не снискала в России, да и во всем мире особой популярности. Многих смутила шина памяти в 128 бит и всего два гигабайта установленной видеопамяти, которыми сейчас никого не удивишь. Тем временем новые игры предъявляют возросшие требования к ее объему. И, в-третьих, экономическая ситуация с долларом взвинтила ценник видеокарты до 15 000 рублей, выдвинув на первый план решения предыдущих линеек. Картина складывается интересная, но отнюдь не в пользу младшего Maxwell нового поколения.
Теперь что касается непосредственно героев обзора. Модель EVGA GeForce GTX 960 SuperSC ACX 2.0+ получилась удачной, несмотря на ряд мелких замечаний. Она обладает высоким заводским разгоном и смогла удивить нас своим частотным потенциалом, хорошей системой охлаждения, богатым комплектом поставки и фирменной гарантией. Фактически у данной новинки есть все шансы стать интересным предложением в будущем.
Gigabyte GeForce GTX 960 Mini позиционируется для узкого круга лиц и сборки HTPC. На фоне прочих «одноклассников» новинка выделяется скромными для своего класса размерами. Правда, уже выпущена ASUS GeForce GTX 960 Mini, а на подходе еще одна модель – Zotac GeForce GTX 960 Mini-ITX. Поэтому требования к таким графическим ускорителям иные, нежели к «полноформатным» GeForce GTX 960. И если не обращать внимания на температуру мосфетов, видеокарта Gigabyte производит хорошее впечатление. Но, как говорится, истина где-то рядом.
Плюсы EVGA GeForce GTX 960 SuperSC ACX 2.0+:
Минусы видеокарты:
Плюсы Gigabyte GeForce GTX 960 Mini:
Минусы видеокарты:
Выражаем благодарность:
