Обзор и тестирование материнской платы Sapphire PURE Platinum Z77K

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Установка напряжений
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Тестирование производительности
• Методика тестирования
• Результаты тестов
• Заключение

Вступление

Известная в первую очередь по своим графическим адаптерам компания Sapphire не прекращает попыток закрепиться на рынке системных плат. На сей раз речь идет о платформе LGA 1155 и чипсете Intel Z77. На этом наборе логики производитель выпустил две материнские платы, PURE Platinum Z77 и PURE Platinum Z77K. В отличие от процессоров Intel, у которых литерой «К» обозначается свободный множитель (а соответственно и возможность нормального разгона), разница между моделями куда меньше и кроется в том, что PURE Platinum Z77K получила второй сетевой контроллер.

На тест попала старшая модель - PURE Platinum Z77K. Проверим, что же Sapphire может противопоставить своим конкурентам.

Упаковка и комплектация

Материнская плата приехала на тест в черной картонной коробке, из опознавательных знаков – только наклейка сбоку, где приведено название модели, ее серийный номер и штрих-код:

При открытии коробки взгляду предстает комплект поставки, сложенный на отдельном картонном поддоне:

К продукту Sapphire прилагается следующее:

• Заглушка на заднюю панель корпуса;
• Заглушка с парой портов USB 3.0, которую можно установить либо в лицевую панель корпуса, либо в один из слотов расширения на задней панели;
• Шесть кабелей SATA;
• Ключ для регистрации продукта на сайте производителя;
• Диск с драйверами и программным обеспечением.

Интересно, что в комплекте поставки отсутствует руководство пользователя, но оно есть в виде PDF файла на диске с программным обеспечением. Исходя из информации в нем, среди аксессуаров должна присутствовать инструкция по установке платы. Видимо, ее либо потеряли до меня, либо «не доложили» для тестовых плат.

В целом, к комплекту поставки претензий нет: мало кто из производителей не экономит на шлейфах SATA и мало с какими материнскими платами предоставляется корпусная заглушка с парой USB 3.0 портов. Разве что можно отметить привычное отсутствие мостиков для CrossFireX (SLI материнская плата официально не поддерживает).

При снятии картонного поддона взгляду предстает Sapphire PURE Platinum Z77K, дополнительно упакованная в антистатический пакет.

Дизайн и особенности платы

Sapphire PURE Platinum Z77K выполнена в размерах форм-фактора ATX (305x244 мм).

Выглядит плата добротно: нет каких-либо кричащих надписей и агрессивных раскрасок, зато присутствуют кнопки включения/перезагрузки системы и сброса настроек, есть индикатор POST-кодов и точки замера основных напряжений, две микросхемы BIOS и переключатель между ними. Да и радиаторы системы охлаждения внушают доверие. В общем, по первому взгляду на плату придраться особо не к чему.

По фотографии обратной стороны можно отметить, что для всех радиаторов СО применено винтовое крепление, а также то, что используется процессорный разъем производства Lotes.

Кстати, о последнем – поверх него установлена крышка, присущая Z77 материнским платам ASUS, и на ней есть надпись Foxconn, что может ввести в заблуждение:

Видимо, кто-то из предыдущих тестеров платы перепутал крышки от разных материнских плат. После ее снятия на самом процессорном разъеме отчетливо видна надпись Lotes:

Расположение элементов.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

Верхним/первым разъемом расширения является графический PCI-E X16, и поскольку он находится близко к слотам оперативной памяти, это может привести к трудностям с доступом к модулям при установленной в системе видеокарте. Возможно, разумнее было бы использовать защелки только сверху. Хотя и в таком виде доступ к планкам полностью все же не перекрывается.

Производителем заявлены режимы работы памяти 800 / 1066 / 1333 / 1600 МГц, однако в перечне настроек разгона присутствуют все множители частоты работы DDR3, доступные процессору. Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей объемом 8 Гбайт.

Для активации Dual Channel режима необходимо устанавливать планки в слоты одинакового цвета, то есть через один. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы синего цвета (2/4). Для конфигураций с одной планкой памяти желательна ее установка во второй слот. Для трех модулей рекомендуется конфигурация с заполнением слотов 1, 2 и 4.

Конфигурация разъемов расширения:

Слоты сверху вниз:

• PCI-E 3.0 x16/x8;
• Пустое пространство;
• PCI-E 3.0 x8/x4;
• PCI-E 2.0 x1;
• PCI-E 3.0 x4;
• PCI-E 2.0 x1;
• PCI-E 2.0 X4.

Шесть разъемов расширения расположены на пространстве для семи слотов (семь - максимальное количество для форм-фактора ATX). Пустое пространство находится прямо под верхним графическим слотом, и с учетом того, что оно обычно перекрывается видеокартой – к минусам платы это не отнести. А вот близость наиболее скоростных портов записать в недостатки можно. Для конфигураций с двумя ускорителями придется либо использовать первые два слота и что-то придумывать с системами охлаждения, либо устанавливать их в слоты 1 и 4, довольствуясь формулой PCI-E 8+4.

Разъемы синего цвета берут свое начало от процессора, и так как у него в наличии всего шестнадцать линий PCI-Express, а слота три, то применены микросхемы-свитчи ASMedia ASM1480. Четыре микросхемы скрываются под верхним PCI-E слотом:

Еще две можно обнаружить под вторым PCI-E слотом:

Благодаря данным микросхемам допускается работа синих слотов по формулам 16+0+0, 8+8+0 и 8+4+4. Отмечу, что работу с тремя разъемами поддерживают только процессоры Ivy Bridge. Если же говорить о чипсетных линиях PCI-Express, то на нижний слот их отведено четыре, еще по одной досталось каждому из двух x1. Две оставшиеся линии используются на сетевых контроллерах, каких-либо свитчей здесь не задействовано.

Под слотами расширения расположился разъем дополнительного питания:

Его следует задействовать в случае установки в систему двух и более видеокарт.

В нижней части платы собраны основные органы управления, существенно упрощающие работу с открытым тестовым стендом:

Здесь присутствует кнопка сброса CMOS, кнопки включения/перезагрузки системы, а также переключатель микросхем BIOS. Кнопки включения/перезагрузки системы оснащены подсветкой, при этом на подсветку кнопки перезагрузки завязана индикация активности HDD, что можно расценить как несомненный плюс.

В правом нижнем углу платы разместился индикатор POST-кодов:

Помимо своей непосредственной функции диагностики, после старта системы дисплей отображает температуру процессора. В данном случае мониторинг все же склонен привирать, к примеру, в простое показывает температуру CPU ниже комнатной. Рядом с индикатором POST-кодов расположены колодки для подключения корпуса и корпусных USB 2.0/USB 3.0 портов.

Полезной мелочью является наличие точек замера напряжений, которые расположены над слотами оперативной памяти:

Точки удобнее, чем на платах ASUS, однако до колодок, применяемых на платах MSI, в плане удобства им далеко.

В качестве набора системной логики используется Intel Z77, старшее на данный момент решение для материнских плат LGA 1155:

Его силами реализованы все USB и SATA порты на материнской плате, сторонних контроллеров не установлено.

Шесть SATA портов расположены недалеко от правого нижнего угла платы:

Четыре порта относятся к стандарту SATA 3 Гбит/с (черные), еще два порта - к стандарту SATA 6 Гбит/с (красные). Все порты угловые, так что их можно будет задействовать независимо от установленных в слотах расширения устройств.

На Sapphire PURE Platinum Z77K два сетевых контроллера. Первый – RTL8111 производства Realtek:

Второй – Killer E2200 производства Atheros:

В качестве звукового кодека используется Realtek ALC892:

В качестве Multi-IO установлена микросхема Fintek F71889A, хотя она заклеена наклейкой с надписью «AMI BIOS».

На задней панели Sapphire PURE Platinum Z77K расположены:

• Один PS/2 порт для клавиатуры/мыши;
• Один D-Sub;
• Один DVI-D;
• Один HDMI;
• Один Display Port;
• Четыре USB 2.0;
• Два USB 3.0;
• Два LAN;
• Оптический выход S/PDIF;
• Шесть аудио входов/выходов 3.5-мм mini-jack.

Отмечу наличие двух сетевых карт и сразу четырех видеовыходов, а также нехватку портов USB. Частично последняя проблема решается дополнительной заглушкой с парой USB 3.0 портов в комплекте поставки материнской платы.

Фотография Sapphire PURE Platinum Z77K, позволяющая оценить высоту компонентов:

Система охлаждения

Система охлаждения состоит из трех радиаторов, два из которых соединены тепловой трубкой. Они отвечают за силовые элементы преобразователей питания процессора, встроенного графического ядра и CPU VTT. Третий отводит тепло от Intel Z77.

Охлаждение преобразователей питания внушает доверие:

Используются два радиатора с большой площадью оребрения, при этом они лишены каких-либо ухудшающих эффективность охлаждения декоративных накладок/наклеек, чем грешат многие другие производители материнских плат.

Применена термопрокладка средней толщины, контакт силовых элементов с ней равномерный и сильный. Отдельно отмечу, что она используется не только на транзисторах, но и на дросселях. Непонятен смысл такого решения. Для крепления радиаторов используются подпружиненные винты.

На Intel Z77 установлен радиатор средних размеров:

Как и в случае с системой охлаждения преобразователей питания, отсутствуют какие-либо декоративные элементы. С учетом низкого тепловыделения чипсета такого радиатора должно хватить с большим запасом.

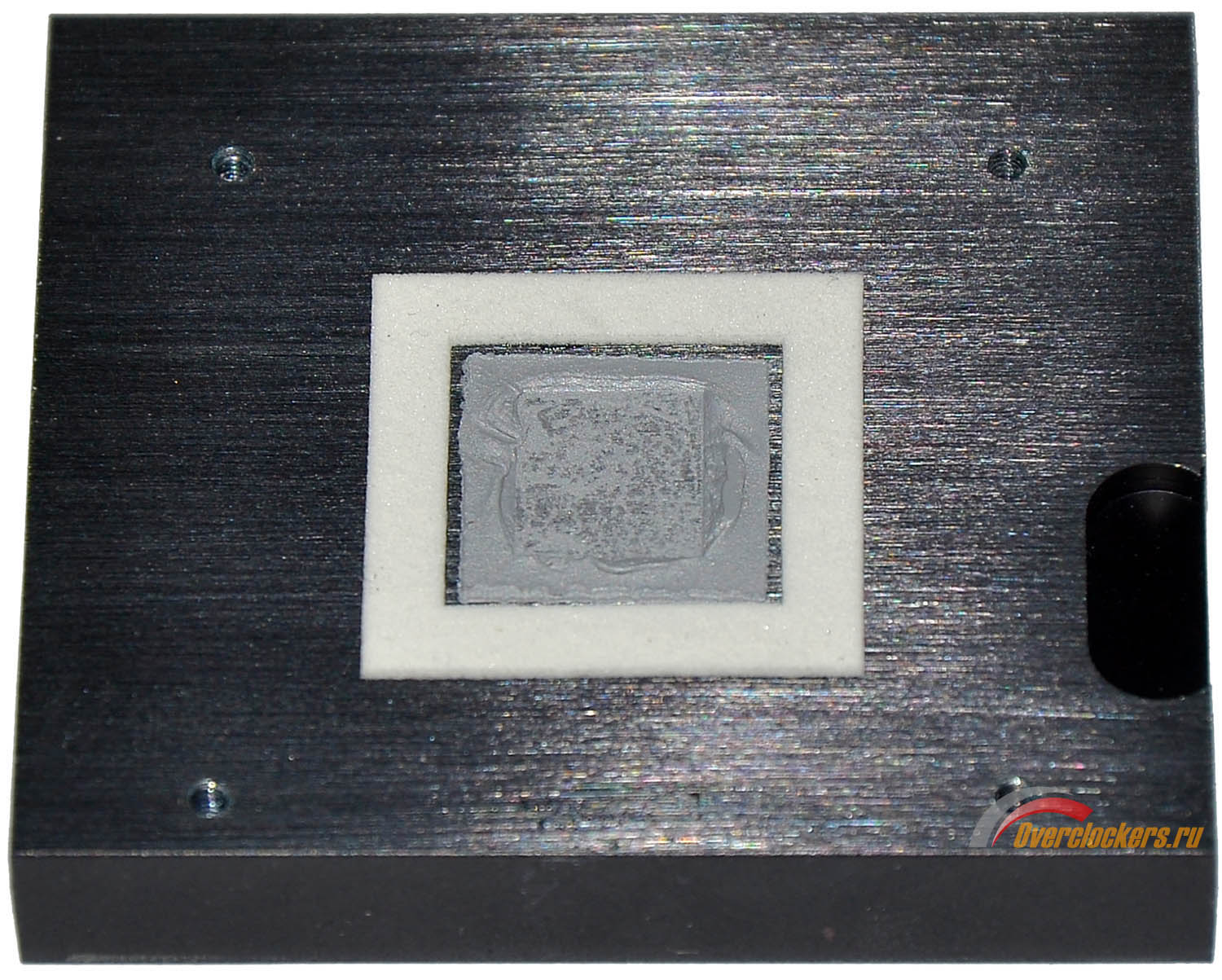

В данном случае можно встретить густую термопасту, которая легко оттирается ватным диском. Есть прокладка, частично защищающая кристалл от сколов. Интересно, что используется крепление радиатора сразу на четыре винта, а не на два, как это обычно бывает с охлаждением PCH.

Проверка эффективности системы охлаждения была произведена для режима частоты работы процессора 4703 МГц/ 1.448 В.

В качестве системы охлаждения ЦП был взят Zalman CNPS10X Performa, однако потоки воздуха (от него к радиаторам системы охлаждения материнской платы) были перекрыты настолько, насколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~21-22 градуса по Цельсию.

Да, пытливый читатель уже сейчас мог заметить, что использовался тестовый режим с частотой процессора 4703 МГц, однако ограничителем разгона выступил не преобразователь питания CPU и не его температурный режим. О разгоне позже, а о температурном режиме можно сказать, что система охлаждения полностью справляется со своими обязанностями, даже при отсутствии обдува радиаторов есть солидный запас прочности.

Система питания

Преобразователь питания процессора выполнен по схеме 8+2+2: восемь фаз отведено под питание CPU VCore, две фазы - под питание IGPU, и еще две фазы предназначены для питания CPU VTT. Для VCCSA задействован линейный стабилизатор.

ШИМ-контроллер и драйверы/удвоители фаз преобразователей CPU VCore и IGPU расположены с обратной стороны платы:

В качестве основного ШИМ-контроллера, отвечающего за питание VCore и IGPU, используется IR3541 производства International Rectifier. Он работает по схеме 4+1, далее в дело вступают пять драйверов/удвоителей фаз IR3598.

В качестве транзисторов применена продукция Renesas, по одному RJK0392DPA и по одному RJK03B9DPA на каждую фазу преобразователей IGPU и CPU VCore. Интересно выглядит питание CPU VTT, ибо построено на базе двух микросхем Renesas R2J20751NPG0. При первом взгляде может показаться, что это что-то похожее на DrMOS, однако на деле эти микросхемы более универсальны – внутри них уже присутствует ШИМ-контроллер.

К слову, на тех же Renesas R2J20751NPG0 построен и преобразователь питания памяти.

Технические характеристики

Возможности BIOS Setup

На Sapphire PURE Platinum Z77K, как и на большинстве других современных материнских плат, используется UEFI с графической оболочкой. Разрешение экрана: 1024x768. Стартовой вкладкой является Main:

Данная страница информационная, все возможности ограничиваются лишь изменением текущих даты и времени.

Все настройки разгона сгруппированы во втором разделе UEFI, который называется Performance:

В главном разделе Performance можно задать только частоту работы интегрированного графического адаптера и его напряжение. Забегая вперед, скажу, что на изменение значения напряжения материнская плата не реагирует.

Все основные настройки разгона сконцентрированы в трех подразделах, первый из них – CPU Configuration:

Разгон производится только в режиме Turbo Mode, при его отключении опции изменения коэффициента умножения ЦП становятся недоступны. Коэффициент умножения процессора можно как зафиксировать для любой нагрузки, так и задать в соответствии с количеством нагруженных ядер. Диапазон доступных значений: от штатного для модели CPU до x59. Также в данном меню предоставляются настройки технологий энергосбережения и возможность включения/выключения опции Internal PLL Overvoltage.

Второй подраздел – Memory Configuration:

Здесь можно загрузить профиль расширенных настроек памяти (XMP) или вручную выставить значение частоты работы памяти (список режимов совпадает со списком доступных для процессора). В этом же меню предоставляются возможности по изменению таймингов.

Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS:

Список скудноват, но для неэкстремального разгона большинству пользователей перечня настроек должно хватить.

Последний подраздел – Voltage Configuration:

Здесь можно выбрать один из пяти режимов Load-Line Calibration для напряжения питания процессора, а также задать значения основных напряжений в системе.

Таблица со списком доступных для изменения напряжений, в порядке их расположения в меню BIOS:

Этого списка, как и диапазонов доступных значений, должно быть достаточно для любого разгона системы. Разве что неприятен низкий порог напряжения питания памяти, да совместное управление напряжениями VCCSA и VCCIO. Для кого-то минусом может стать то, что в режиме Offset Mode доступен лишь определенный диапазон значений (от +0 до +0.035 В), так что его наличие можно назвать фикцией.

На этом меню, посвященное разгону, заканчивается, в остальном UEFI мало чем отличается от большинства материнских плат. Разве что можно отметить меню Exit:

В Sapphire пошли дальше других производителей, использующих две микросхемы BIOS – среди настроек есть возможность прошивки содержимого одной микросхемы в другую и наоборот.

На этом все интересные для рассмотрения меню заканчиваются, «поход» по всему остальному записан на видео:

Видеозапись процедуры старта системы:

Из минусов можно отметить наличие всего одного профиля для сохранения настроек разгона и отсутствие возможности снятия скриншотов. В остальном – ничего примечательного, ничего неудобного.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления оборотами вентиляторов.

Схема расположения разъемов для их подключения на Sapphire PURE Platinum Z77K:

В сумме у платы шесть соответствующих разъемов, один - 4-pin, остальные пять - 3-pin. Если верить руководству пользователя, то для регулировки доступны вентиляторы, подключенные к разъемам CPU_FAN, Power_FAN и CHA_FAN.

Настройки по управлению скоростью вращения крыльчаток вентиляторов содержатся в разделе UEFI Advanced/HW Monitor/SmartFan Configuration:

Для каждого из разъемов предоставляется один из трех режимов работы: «SmartFan», «Manual By DutyCycle» и «Manual By RPM». Режимы работы «Manual By DutyCycle» и «Manual By RPM» позволяют зафиксировать скорость вращения на определенном уровне, в то время как режим «SmartFan» привязывает скорость оборотов вентиляторов к температуре процессора. К слову, диапазон значений температур для нижнего и верхнего порога составляет от 0 до 127 градусов по Цельсию. Диапазон значений скорости вращения - от 0 до 100%.

Из интересного – присутствует опция CPU Fan Type, позволяющая выбрать режим управления скоростью вращения вентиляторов как средствами ШИМ, так и средствами изменения напряжения, то есть 4-pin разъем поддерживает управление как 4-pin, так и 3-pin вентиляторами.

Проверка возможностей регулировки скорости вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

На сей раз можно обойтись без таблиц: в руководстве пользователя производитель не обманул, регулируется скорость только трех разъемов. В каждом из них предоставляется диапазон регулировки от максимальной скорости вплоть до остановки вентилятора. Для Scythe Ultra Kaze 2000 минимальным порогом, при котором вентилятор стартует, является ~490-500 об/мин, для Zalman ZP1225ALM аналогичный порог - ~590-600 об/мин.

Тестовый стенд

Тестирование Sapphire PURE Platinum Z77K проводилось на следующей конфигурации:

• Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
• Система охлаждения: Zalman CNPS10X Performa (120*120*25, ~2000 об/мин);
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память:
• Corsair CMX4GX3M2A1600C7, 2*2 Гбайта DDR3-1600 (7-8-7-20, 1.65 В);
• GeIL GB38GB1866C9ADC, 2*4 Гбайта DDR3-1866 (9-10-9-28, 1.5 В);
• G.Skill F3-2400C10D-8GTX, 2*4 Гбайта DDR3-2400 (10-12-12-31, 1.65 В);
• Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт 772/1544/1002 МГц;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Вт;
• Корпус: открытый стенд.

Проверка разгона

Установка напряжений

Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота i7-2600K на момент замера – 4 ГГц.

Для начала рассмотрим работу режимов Load-Line Calibration для напряжения питания процессора:

По умолчанию материнская плата выставляет режим Load-Line Calibration 100%, наиболее же интересным для использования выглядит режим 25%, в котором разница между напряжением питания ЦП в простое и под нагрузкой минимальна. Что касается программного мониторинга, то цифры более-менее верные, различия невелики. Хотя стоит обратить внимание, что для мониторинга пришлось установить утилиту Sapphire TriXX, поскольку CPU-Z и AIDA64 выдавали неверные значения.

Результаты замера вторичных напряжений:

Вторичные напряжения материнская плата склонна завышать, хотя и не критично.

Напряжением питания встроенной графики управлять нельзя, но замеры не помешают:

В простое работают технологии энергосбережения, при различных видах нагрузки заметно, что чем выше нагрузка – тем выше и напряжение, хотя разница по-прежнему невелика.

Разгон по BCLK

Результат, достигнутый с Sapphire PURE Platinum Z77K, составил 104.89 МГц:

При дальнейшем разгоне материнская плата стартует вплоть до 105 МГц, но работает нестабильно, при значениях выше 105 МГц плата не стартует, после чего сбрасывает настройки разгона. В целом неплохо, хотя большинство других рассмотренных ранее моделей в паре с данным процессором способны на работу с базовой частотой 105-105.1 МГц.

Разгон оперативной памяти

Первые попытки разгона памяти привели к неожиданностям - в паре со стендовым комплектом Corsair (на базе микросхем Powerchip) материнская плата не проходила POST даже с частотой 1866 МГц, показывая POST-код «55». Было решено проверить работу PURE Platinum Z77K с комплектом DDR3 GeIL GB38GB1866C9ADC (на базе микросхем Hynix), и дело сдвинулось с мертвой точки: плата смогла функционировать с частотой работы памяти 1866 и 2133 МГц, однако всплыла другая особенность – не удалось добиться старта системы с CL ниже 10.

Третьим испытанным комплектом стал G.Skill F3-2400C10D-8GTX (на базе микросхем Samsung). И только с ним плата смогла адекватно разгонять память, позволяя в диапазоне частот 2100-2250 МГц работать с таймингами, которые доступны модулям памяти на других платформах, а именно 9-10-10. При множителе частоты работы DDR3 x21.33 частотный потенциал платы по базовой частоте почти не изменился (упал до 104.7 МГц), и PURE Platinum Z77K покорилась частота работы памяти 2233 МГц:

Если бы не проблемы совместимости с памятью – было бы неплохо. Ладно, мне есть из чего выбирать, а обычный пользователь такой возможности, как правило, лишен.

Разгон процессора

Уже после попыток разгона памяти можно было предположить, что разгон процессора окажется не таким уж и простым занятием. Sapphire PURE Platinum Z77K в полной мере оправдала ожидания, «уперевшись» в частоту работы ЦП 4700-4710 МГц, независимо от используемых напряжений. Причем без изменения частотного потенциала при множителях x45, x46 и x47. При превышении частоты в 4715-4720 МГц материнская плата перестала стартовать, показывая POST-код «9A». Если верить руководству пользователя, то это «USB initialization is started».

При переборе различных комбинаций настроек было установлено, что поведение процессора и его частотный потолок не зависят от опции Internal PLL Overvoltage. Видимо, именно неработоспособность данной опции и стала ограничителем разгона.

Здесь можно было бы написать, что в будущих версиях прошивки проблему могут исправить, но если учесть, что существует всего две версии BIOS, первая из которых датируется 16 апреля, а вторая 9 мая – ждать чуда не приходится. Но, мало ли… Хотя, возможно, это особенность конкретного экземпляра платы.

Установлен режим Load-Line Calibration 25% и напряжение питания 1.44 В, по результатам замеров вышло 1.44 В в простое и 1.448 В под нагрузкой. Показания программного мониторинга в простое/под нагрузкой – 1.448 В/ 1.464 В.

Тестирование производительности

В данном разделе статьи можно ознакомиться с результатами тестирования производительности Sapphire PURE Platinum Z77K. В качестве конкурентов выступят рассмотренные ранее ASRock Fatal1ty Z77 Performance, ASRock Z77 Extreme6, ASUS Maximus V Formula, ASUS P8Z77-I Deluxe, ASUS P8Z77 WS, ASUS P8Z77-V PRO, Gigabyte GA-Z77X-UD3H, ASUS Sabertooth Z77, Gigabyte GA-Z77X-UD5H, ASRock Z68 Extreme3 Gen3 и Biostar TP67XE. Тестирование произведено как на одинаковых настройках частот процессора/памяти, так и в режиме максимального разгона для каждой из материнских плат.

В связи с чрезмерным разрастанием размеров таблиц из них исключены результаты бюджетных плат, а именно Gigabyte GA-Z77MX-D3H TH, ASUS P8Z68-V LX, Gigabyte GA-Z68AP-D3, ASRock Z68 Pro3 Gen3 и ASRock Z77 Pro4.

В дальнейшем, при тестировании других материнских плат LGA 1155 набранная статистика будет пополняться.

Методика тестирования

Для теста производительности использовались следующие приложения и настройки:

• LinX 0.6.4, объем задачи 18265 (2560 Мбайт памяти). Итоговый результат – лучший по итогам десятиминутного теста.
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший по итогам пяти замеров.
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший по итогам пяти замеров для 32М и по итогам трех замеров для 1024М.
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший по итогам пяти замеров.
• Maxon Cinebench R10 x64, тест xCPU. Итоговый результат – лучший по итогам пяти замеров.
• Maxon Cinebench 11.5 x64. Итоговый результат – лучший по итогам пяти замеров.
• POV-Ray v3.7 RC3, Benchmark All CPU’s. Итоговый результат – лучший по итогам трех замеров.
• TOC F@H Bench v.0.4.8.1, тест: Dgromacs 2. Итоговый результат – лучший по итогам трех замеров.
• WinRar X64 4.0, встроенный тест. Итоговый результат – лучший по итогам пяти замеров.
• 7-Zip 9.20, встроенный тест. Итоговый результат – лучший по итогам пяти замеров.
• Adobe Photoshop CS5, применение фильтра Surface Blur к .bmp файлу с разрешением 12000*9000 и размером в 308 Мбайт. Итоговый результат – лучший по итогам трех замеров.
• MeGUI 0.3.5, режим x264 AVCHD (DVD5/9). Modes: Automated 2pass, bitrate 2000, Presets: Slow. Исходный файл – записанный утилитой FRAPS тридцатисекундный .avi ролик, 1920x1080, 901 кадр/1.3 Гбайт. За итоговый результат принято время, затраченное на Queue Analysis Pass и перекодирование ролика. Взят лучший результат по итогам трех замеров.
• dBpoweramp Music Converter 14, сравнение производительности в двух режимах, Wave-mp3 (lame), VBR, 240 Кбит/с, Encoding: Slow (High Quality) и Wave-flac, compression level 8. Тестирование производилось на двадцати двух wave файлах общим объемом 1.59 Гбайт, итоговый результат – лучший по итогам пяти замеров.

В качестве режима для сравнения производительности на равных частотах использовались следующие настройки:

• Частота работы процессора: 4 ГГц (100х40);
• Частота работы памяти: 1600 МГц;
• Тайминги памяти: 7-8-7-20 (tCL-tRCD-tRP-tRAS), Command Rate 1T.

Вторым режимом являются настройки максимального стабильного разгона для каждой из материнских плат.

Для Sapphire PURE Platinum Z77K это:

• Частота работы процессора: 4703 МГц (102.24x46);
• Частота работы памяти: 2181 МГц;
• Тайминги памяти: 9-10-10-26 1T.

Для ASRock Fatal1ty Z77 Performance это:

• Частота работы процессора: 4820 МГц (100x48);
• Частота работы памяти: 2142 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASRock Z77 Extreme6 это:

• Частота работы процессора: 4800 МГц (100.41x48);
• Частота работы памяти: 2133 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASUS Maximus V Formula это:

• Частота работы процессора: 4893 МГц (99.88x49);
• Частота работы памяти: 2131 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77-I DELUXE это:

• Частота работы процессора: 4806 МГц (100.1x48);
• Частота работы памяти: 2136 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77 WS это:

• Частота работы процессора: 4890 МГц (99.8x49);
• Частота работы памяти: 2129 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для ASUS P8Z77-V PRO это:

• Частота работы процессора: 4835 МГц (100.73x48);
• Частота работы памяти: 2149 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для Gigabyte GA-Z77X-UD3H это:

• Частота работы процессора: 4833 МГц (100.69x48);
• Частота работы памяти: 2148 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASUS Sabertooth Z77 это:

• Частота работы процессора: 4828 МГц (100.59x48);
• Частота работы памяти: 2146 МГц;
• Тайминги памяти: 7-10-7-27 1T.

Для Gigabyte GA-Z77X-UD5H это:

• Частота работы процессора: 4830 МГц (100.62x48);
• Частота работы памяти: 2147 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для ASRock Z68 Extreme3 Gen3 это:

• Частота работы процессора: 4829 МГц (100.6x48);
• Частота работы памяти: 2146 МГц;
• Тайминги памяти: 8-10-7-27 1T.

Для Biostar TP67XE это:

• Частота работы процессора: 4802 МГц (104.4x46);
• Частота работы памяти: 1948 МГц;
• Тайминги памяти: 6-9-6-24, Command Rate 1T.

Результаты тестов

Сравнение на равных частотах

До лидирующих плат Sapphire PURE Platinum Z77K не дотягивается, но и серьезных провалов нет, за исключением теста WinRar.

Сравнение в режиме максимального разгона

Из-за разницы в частоте работы процессора, да и из-за более высоких таймингов памяти результаты материнской платы на фоне конкурентов вышли низкими, хотя для кого-то это может быть и не столь критичным.

Заключение

Впечатление о материнской плате близко к тому, которое можно было наблюдать в обзоре Sapphire PURE Black 990FX. С аппаратной точки зрения продукт хорош: преобразователи питания достаточно мощные, а система охлаждения эффективна.

Традиционно для Sapphire присутствуют приятные мелочи, упрощающие работу с открытым тестовым стендом: кнопки включения/перезагрузки системы и индикатор POST-кодов; при этом на подсветку кнопки перезагрузки завязана индикация активности HDD, а на индикатор - мониторинг температуры процессора. Есть точки замера напряжений и две микросхемы BIOS, а также продвинутые функции по управлению оборотами вентиляторов. Можно отметить адекватную работу режимов Load-Line Calibration и тот факт, что показания программного мониторинга близки к результатам замеров.

Ложкой дегтя в случае с PURE Platinum Z77K опять выступает программная реализация. На сей раз, помимо проблемы совместимости с оперативной памятью, есть и ограничение разгона процессора на отметке ~4700 МГц, вероятнее всего - из-за неработающей функции Internal PLL Overvoltage. Хотя для той же PURE Black 990FX с момента написания прошлого обзора вышло уже две новых версии прошивки, в которых выявленные недостатки могли исправить. Возможно, все не так плохо.

Плюсы:

• Наличие двух микросхем BIOS с возможностью загрузки с каждой из них;
• Индикатор POST-кодов и кнопки включения/перезагрузки системы;
• Наличие точек замера напряжений;
• Эффективная система охлаждения;
• Достаточный мощный преобразователь питания процессора;
• Наличие гибких настроек Load-Line Calibration для напряжения питания CPU;
• Гибкие настройки управления скоростью вращения вентиляторов из-под UEFI оболочки;
• Возможность работы со встроенным в ЦП графическим процессором;
• Наличие четырех видеовыходов (DVI-D/D-Sub/HDMI/DisplayPort).

• Проблемы совместимости с памятью;
• Результат разгона процессора оставляет желать лучшего.
