За все время моей сознательной оверклокерской жизни, мною было протестировано уже более 20 комплектов серийно-выпускаемых систем жидкостного охлаждения, и только три из них оказались действительно заслуживающими внимания. Столь низкий процент "выхода годных СВО" обусловлен, к сожалению, стремлением производителей сделать как можно более компактные и максимально простые в эксплуатации системы, забывая при этом о главном, а именно – об обеспечении высокой эффективности охлаждения и сохранении при этом низкого уровня шума. Причём, заметьте, цена на такие системы чаще втрое или даже вчетверо превышает стоимость хорошего воздушного кулера, как правило, опережающего их по эффективности охлаждения и уровню шума.
Попробуем ответить на вопрос: "какой должна быть серийная система жидкостного охлаждения, чтобы с успехом конкурировать с "зубрами" воздушного охлаждения?". Во-первых, радиатор такой СВО должен быть медным и, как минимум, под два 120-мм вентилятора, а значит в подавляющем большинстве случаев его размещение должно быть предусмотрено вне корпуса системного блока. Во-вторых, универсальный водоблок на процессор, конечно же, также из меди, либо с прозрачной акриловой крышкой и медным основанием, а внутренняя структура водоблока не должна быть заимствована из водоблоков, выпускавшихся на заре возникновения СВО (пусть хотя бы штырьковая будет). В третьих, в комплект такой серийной системы жидкостного охлаждения должна быть включена мощная, но в то же время компактная и тихая помпа (Laing DDC, Mag и т.п.), способная прокачать не только водоблок на CPU, но и водоблоки на видеокарте и чипсете материнской платы, в случае расширения системы. Остальное, как то: расширительный бачок, шланги, фитинги, вентиляторы с регулировкой скорости вращения, украшательства и прочее уже не так существенно и оставляется на совесть и компетентность производителей.
Как вы понимаете, даже при соблюдении первых трёх условий, стоимость подобной системы жидкостного охлаждения перевалит за отметку в ~250 долларов США, что резко сужает круг её потенциальных покупателей. Однако, при таком подходе к подбору и комплектованию СВО, шансов на победу у системы воздушного охлаждения против СВО нет. Так было и с Zalman Reserator XT, и с Koolance Exos-2 LX, и с Swiftech H20-220 Compact, и всё. Только три названных системы жидкостного охлаждения в той или иной степени смогли превзойти по эффективности противопоставленные им воздушные суперкулеры. Сможет ли героиня сегодняшнего материала – СВО Thermaltake PW 850i ProWater – стать четвёртой системой, заслуживающей внимание оверклокеров, и соответствует ли она указанным выше критериям вам и расскажет сегодняшний материал.
Большая и совсем нелёгкая коробка, в которой поставляется новая система жидкостного охлаждения, оснащена пластиковой ручкой для переноски, а с лицевой стороны в картоне имеется вырез, сквозь который видны основные компоненты Thermaltake PW 850i ProWater:
На оборотной и боковых сторонах упаковки приведено описание составляющих СВО и подробные технические характеристики:
Внутри коробка поделена на два отсека. Оба отсека представляют собой пенополиуретановую оболочку для каждого из компонентов системы. В первом, закрытом с лицевой стороны прозрачной пластиковой крышкой, находятся четыре основных звена цепочки Thermaltake PW 850i ProWater:
А во втором уложены шланг, бутылка с охлаждающей жидкостью, книжка и коробка с аксессуарами комплекта поставки. В числе последних можно выделить следующие компоненты:
Отдельно хотелось бы отметить подробную книжку-инструкцию по сборке и установке системы на нескольких языках, в числе которых есть и русский:
Как уже было сказано выше, входит в комплект поставки Thermaltake PW 850i ProWater и охлаждающая жидкость:
Отдельно обращаю внимание, что это не концентрат охлаждающей жидкости, как это бывает в других серийных системах охлаждения, а непосредственно жидкость, которую не нужно чем-либо разбавлять. Объём пластиковой бутылочки составляет 500 мл, а её основным наполнителем является пропилен гликоль с антикоррозионными присадками.
Наконец, завершает перечисление комплектующих Thermaltake PW 850i ProWater гибкий поливинилхлоридный шланг длиной 3 метра и внутренним диаметром в 9.5 мм:
И шланг и жидкость светятся в ультрафиолетовом спектре.
Теперь перейдём к изучению основных компонентов новой системы жидкостного охлаждения от Thermaltake.
В первую очередь это блок радиатора и вентилятора. Размеры данного компонента составляют 153 х 120 х 53 мм при весе в ~450 грамм:
Радиатор целиком выполнен из алюминия с использованием технологии DTT (Dimple Tube Technology), когда на внутренних стенках каналов радиатора присутствуют углубления, предназначенные для задания потоку жидкости дополнительной турбулентности. Точно такой же радиатор применён и в конструкции ранее протестированной нами системы охлаждения Thermaltake Big Water 760i.
На оборотной стороне радиатора привернуто крепление для установки его на заднюю стенку корпуса системного блока. На боковых сторонах радиатора можно обнаружить выштампованное название компании-производителя:
В нижней части радиатора присутствуют два фитинга, закрытые резиновыми колпачками:
Сверху к радиатору привёрнут семилопастный вентилятор типоразмера 120 х 120 х 25 мм, закрытый проволочной решёткой. Отвернув её и вентилятор, можно рассмотреть последний более детально:
В конструкции Thermaltake PW 850i ProWater применён вентилятор на подшипнике скольжения с гарантийным сроком службы в 30 000 часов (около 3.4 лет непрерывной работы). Модель вентилятора, выпущенного в Китае, TT-1225A, а полная маркировка A1225С12S, говорит о том, что его реальным производителем является компания HONG SHENG:
Согласно спецификациям, скорость вращения вентилятора может изменяться в диапазоне от ~1300 до ~2400 об/мин (±10 %) при уровне шума от 16.0 до 30.0 дБА. Для регулировки скорости вращения крыльчатки вентилятора к нему присоединён регулятор на коротком шнурке:
Это неудобно, так как вывести регулятор за пределы корпуса системного блока не получится и для изменения скорости вращения придётся каждый раз открывать стенку корпуса системного блока. Впрочем, всё будет зависеть от частоты этих самых регулировок. Остальные два провода куда длиннее, и предназначены они для подключения питания вентилятора от обычного разъёма Molex-типа, а также для подключения к материнской плате и мониторинга оборотов.
Вторым компонентом системы жидкостного охлаждения Thermaltake PW 850i ProWater является блок помпы и расширительного бачка:
Обе этих неотъемлемых части практически любой СВО в случае с 850i ProWater объединены в один компонент. Расширительный бачок объемом 350 мл. выполнен из толстого полупрозрачного пластика, на одной из боковых сторон которого нанесены две метки минимального и максимального уровней охлаждающей жидкости. Сверху расширительного бачка присутствует горловина для заливки хладагента, закрытая винтовой пробкой:
Из помпы и бачка выходят два фитинга, также закрытые резиновыми колпачками:
В Thermaltake PW 850i ProWater используется помпа модели P501 (в Thermaltake Big Water 760i установлена модель P500):
Правда их характеристики совсем не отличаются: производительность на уровне 500 (±50) литров в час, высота подъёма воды ~1.8 метра и потребление в ~7.2 Ватт. Из тех характеристик, что указаны в спецификациях, отмечу, что уровень шума помпы заявлен на отметке в 16 дБА, а срок службы керамического подшипника помпы составляет 80 000 часов или более 9 лет непрерывной работы.
На основании расширительного бачка и помпы приклеены мягкие резиновые подкладки:
По всей видимости, они предназначены для снижения уровня шума помпы за счет уменьшения вибраций.
Теперь несколько слов о водоблоке. Внутренняя структура полностью медного водоблока размерами 58 х 58 х 35 мм и весом в 336 грамм неизвестна, и разобрать водоблок, не повредив его, не представляется возможным, так как крышка припаяна к основанию.
Сверху на водоблок уже установлена универсальная прижимная пластина. Внутренний диаметр фитингов, также закрытых колпачками, равен 9.5 мм:
Качество обработки основания изумительное. Поверхность идеально ровная и зеркально полированная:
И последним компонентом в цепи СВО является так называемый модуль контроля движения жидкости (Flow TX), фактически представляющий собой кусок прозрачной трубки с маленькой вертушкой внутри:
С помощью него можно визуально определить движется ли жидкость в трубках или нет. На мой взгляд, штука в большей степени малополезная, лишь дополнительное сопротивление потоку жидкости создаёт.
Сборка и установка системы жидкостного охлаждения Thermaltake PW 850i ProWater проста и интуитивна. Подробную инструкцию вы можете скачать с официального сайта, в этом же подразделе сегодняшней статьи я остановлюсь только на ключевых моментах. В первую очередь, устанавливаем водоблок на материнскую плату. Для этого необходимо ввернуть в околосокетные отверстия четыре шпильки крепления, зафиксировав их сверху гайками с пластиковыми шайбами (здесь и далее приведён пример установки водоблока на материнскую плату с разъёмом LGA 775):

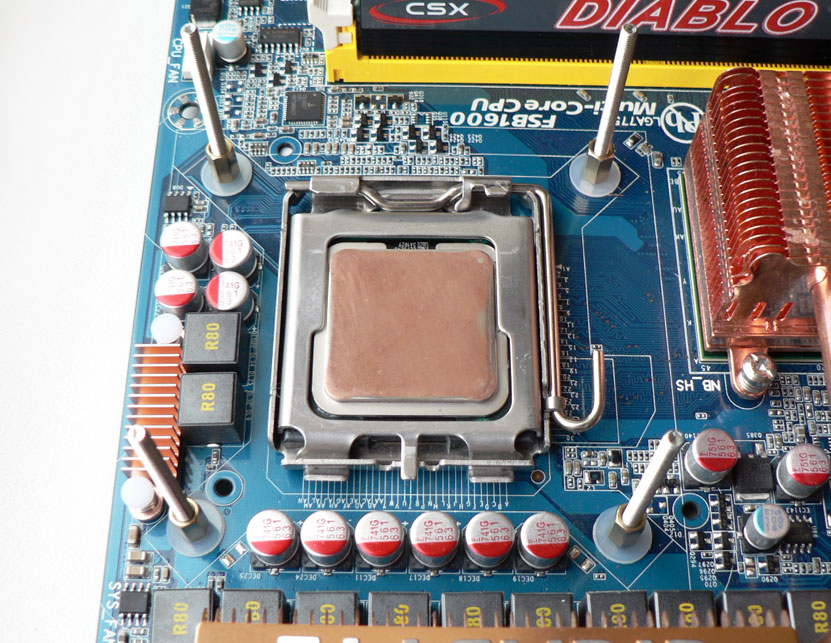

С оборотной стороны устанавливается backplate с мягкой подкладкой:

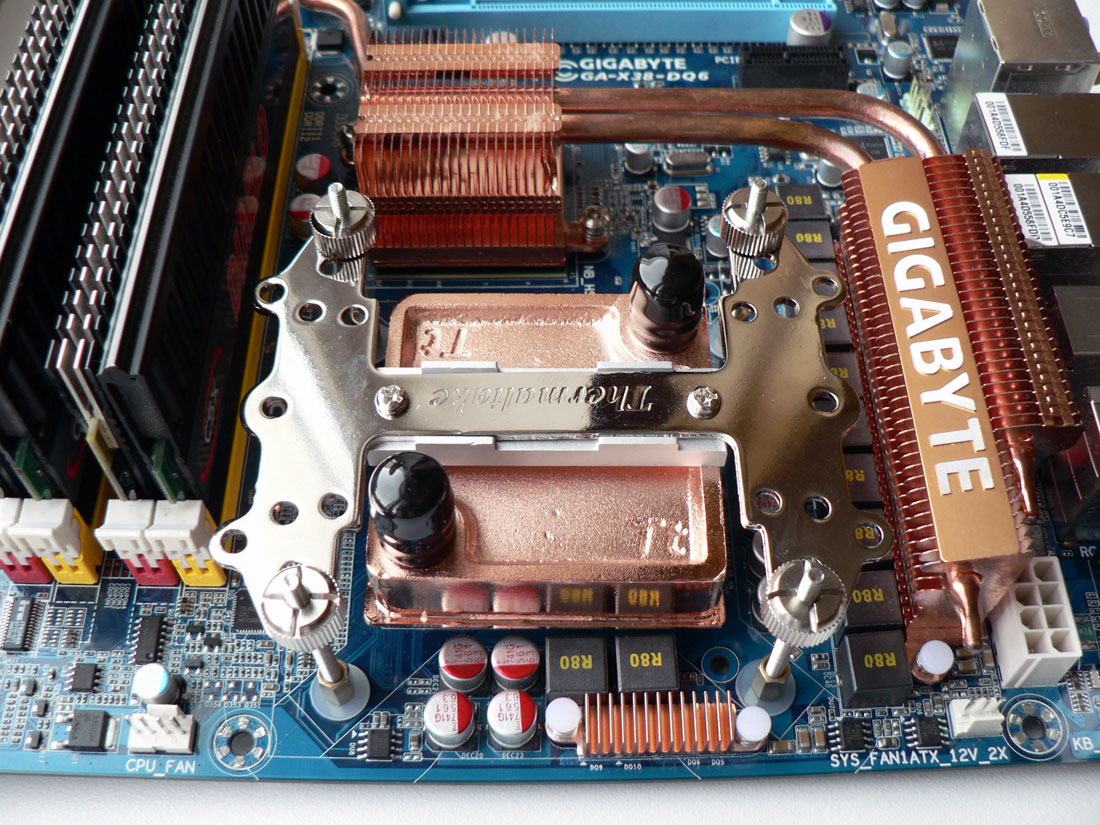

Далее просто водружаем водоблок на процессор с предварительно нанесённым на его теплораспределитель тонким слоем термоинтерфейса и прижимаем водоблок четырьмя фигурными гайками:
Усилие прижима очень высокое, здесь даже не нужно по-олимпийски усердствовать, дабы ненароком не сломать плату этим самым усилием. Как видно на фото, прижимная пластина водоблока достаточно компактна и не мешает элементам околосокетного пространства.

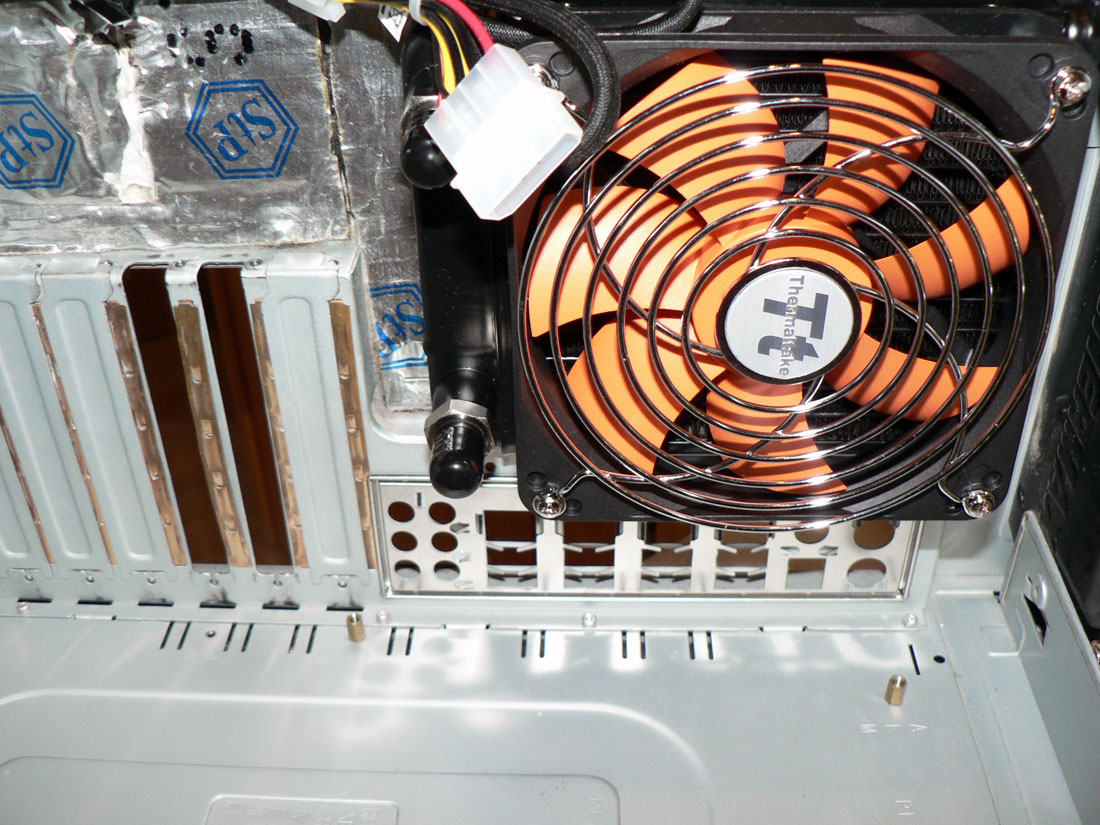

Далее закрепляем радиатор с вентилятором внутри корпуса системного блока:
Все необходимые винты для этого имеются в комплекте поставки. Для успешной установки в корпусе необходимо посадочное место под радиатор размерами 153 х 120 мм. Если же радиатор с вентилятором не помещаются в вашем корпусе системного блока, то в Thermaltake предусмотрели возможность его установки снаружи корпуса, но также на задней стенке, для чего в комплект поставки включены длинные винты. В этом случае необходимо будет перевернуть вентилятор таким образом, чтобы он работал на выдув от радиатора, а не на вдув. Планка на заднюю стенку корпуса с отверстиями под шланги и провода для подключения питания в комплекте поставки имеются.
Ну а затем, разместив блок помпы и расширительного бачка в удобном месте внутри корпуса достаточно просто соединить все компоненты шлангами с заранее надетыми на них хомутами. Выглядеть это будет примерно следующим образом:
Вообще, в Thermaltake рекомендуют устанавливать PW 850i ProWater в просторные корпуса типа Full Tower, однако, как вы можете видеть, вся СВО с успехом разместилась и в среднем по размерам ASUS ASCOT 6AR2-B (корзина для дисков у меня давно снята). После соединения всех компонентов и проверки их качества, на трубки можно накрутить проволочные спирали, чтобы предотвратить возможность перегиба трубок в процессе эксплуатации. Кроме того, по желанию, в разрыв одной из трубок можно установить тот самый модуль контроля движения жидкости.
Заправка системы охлаждающей жидкостью осуществляется, как минимум, в два этапа. Первая заливка расширительного бачка с последующим кратковременным включением и прокачкой, и вторая уже доливка жидкости до максимальной отметки на бачке. При заправке приведённой выше на фото системы ушла вся бутылка объёмом в 500 мл, поэтому со временем для доливки придётся либо искать ещё один такой баллончик, либо доливать дистиллированной водой. Вот и вся нехитрая процедура сборки и установки СВО. Напомню, что в ультрафиолете шланги и жидкость в них должны светиться.
Технические характеристики Thermaltake PW 850i ProWater представлены вашему вниманию в следующей таблице:
| Наименование технических характеристик |
Thermaltake PW 850i ProWater (CL-W0175) |
|---|---|
| Блок радиатора с вентилятором | |
| Размеры: Д х Ш х В, мм | 153 х 120 х 53 |
| Материал радиатора | алюминий |
| Общий вес, грамм | н/д |
| Типоразмер вентиляторов | 120 х 120 х 25 |
| Количество и тип подшипника(ов) | 1, скольжения |
| Срок службы подшипника(ов), час. | 30 000 |
| Скорость вращения, об/мин | 1 300 ~ 2 400 (±10 %) |
| Рабочее напряжение, Вольт | 12 |
| Сила тока, А | 0.48 (max) |
| Потребление, Ватт | 5.76 (max) |
| Уровень шума, дБА | 16.0 ~ 30.0 |
| Воздушный поток, CFM | - |
| Статическое давление вентиляторов, mmH2O | - |
| Помпа (P501) | |
| Размеры, Д х Ш х В, мм. | 75 х 70 х 75 |
| Производительность, л/час | 500 (±50) |
| Высота подъема воды, м | 1.8 |
| Номинальное напряжение, Вольт | 12 |
| Сила тока, А | 0.6 |
| Потребление, Ватт | 7.2 |
| Тип подшипника помпы | керамический |
| Срок службы подшипника, час. | 80 000 |
| Уровень шума, дБА | 16 |
| Водоблок | |
| Размеры: Д х Ш х В, мм. | 58.0 х 58.0 х 35.0 |
| Материал и структура | очищенная медь |
| Вес, грамм | 336 |
| Совместимость с платформами | Socket 478, LGA 775, Socket 754/939/940, Socket AM2 |
| Хладагент (концентрат) | |
| Основной наполнитель | Пропиленгликоль |
| Объем, мл | 500 |
| Температура замерзания, С0 | н/д |
| Срок эксплуатации, лет | н/д |
| Прочее | |
| Длина и внутренний диаметр трубок, мм | 2 х 300 / 9.5 (светятся в ультрафиолете) |
| Размеры и объём расширительного бачка, мл | 86.0 х 66.0 х 110.0 / 340 |
| Дополнительно | |
| Особенности: | датчик контроля движения жидкости Flow TX, термопаста SilMORE |
| Рекомендованная стоимость системы, долларов США |
~119 |
В связи с тем, что Thermaltake PW 850i ProWater предназначена для установки и использования внутри корпуса системного блока, СВО и её единственный сегодняшний конкурент тестировались только в закрытом корпусе системного блока при вертикальной ориентации материнской платы в пространстве. Конфигурация системного блока во время проведения тестирования оставалась неизменной и состояла из следующих комплектующих:
Все тесты были выполнены в операционной системе Windows XP Professional Edition SP3. Для мониторинга температуры процессора и материнской платы, напряжений, а также скорости вращения вентиляторов систем охлаждения использовалась утилита SpeedFan версии 4.34, считывающая температуру непосредственно из регистров процессора:
Технологии автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены, как и функции энергосбережения процессора. Контроль срабатывания термозащиты CPU (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility версии 2.35.0:
Разогрев процессоров был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 2.0.0а в режиме максимальной нагрузки на процессор при 30-минутном периоде тестирования, из которого одна первая и четыре последние минуты являются временем простоя системы:
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры равным 20~25 минутам. Несмотря на это, как правило, результаты второго цикла прогрева были выше на 0.5~1 градус Цельсия. За итоговый результат принимались максимальные показатели температуры самого горячего из двух/четырёх ядер процессора по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё, как минимум, один раз).
Комнатная температура во время тестирования контролировалась электронным термометром, установленным рядом с системным блоком, с возможностью мониторинга изменения температуры и влажности в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура находилась в диапазоне 26.0 ~ 26.5 градусов Цельсия и является начальной точкой отсчёта на диаграммах температур. Добавлю, что частота вращения вентиляторов кулеров на диаграммах указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.
Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по хорошо знакомой постоянным посетителям нашего сайта методике. Уровень шума, комфортный по субъективным ощущениям, составляет ~34.5 дБА. Фоновый уровень шума системного блока без вентилятора на процессорном кулере, измеренный с расстояния в 1 метр, не превышал отметку в 33.5 дБА.

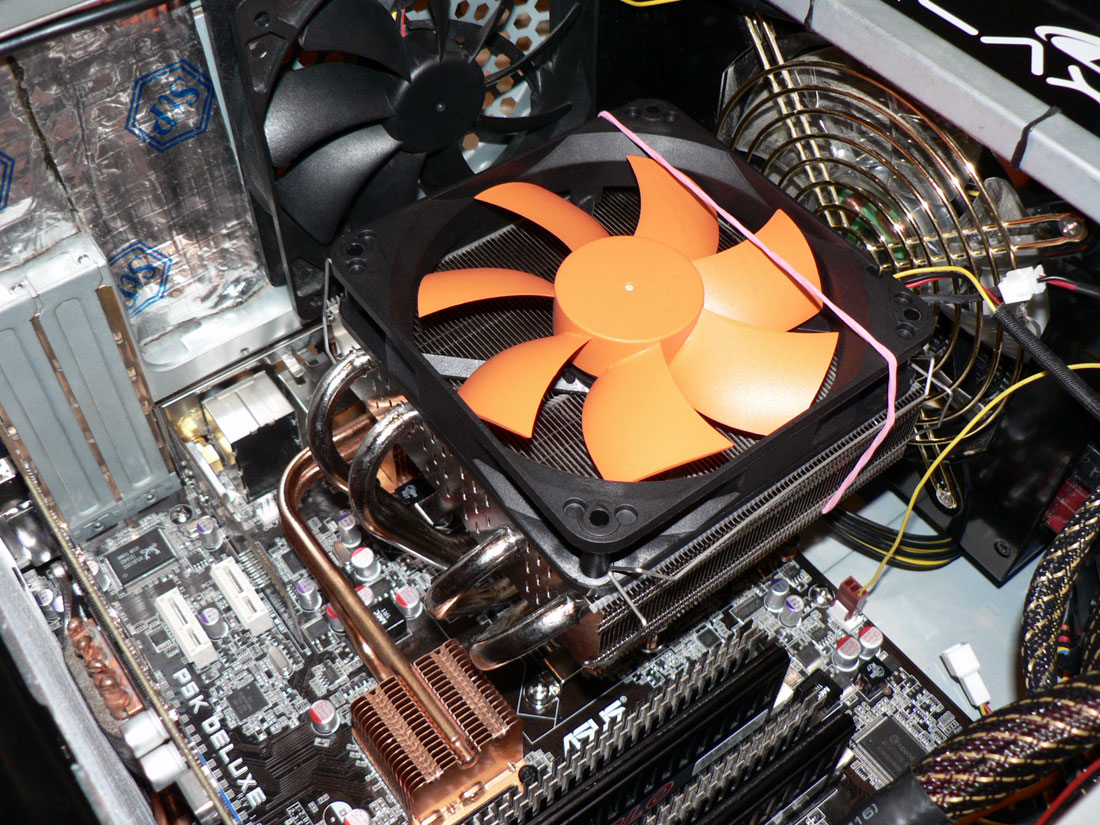

Для сравнения с Thermaltake PW 850i ProWater был выбран более чем вдвое более дешёвый, чем СВО, но исключительно эффективный воздушный кулер Thermalright SI-128 SE, который, так сказать, для чистоты эксперимента был оснащён тем же самым вентилятором, что установлен и на радиаторе PW 850i ProWater:
Так как внутренних отверстий на рамке вентилятора нет (там стойки пластиковые), то кроме стандартных проволочных скоб вентилятор был прижат обычной резинкой. Thermalright SI-128 SE тестировался в двух режимах скорости вращения вентилятора от Thermaltake: на минимальных оборотах в ~1310 об/мин и на максимальных в ~2370 об/мин.
Ну что же, перейдём к изучению результатов тестирования новинки.
Вы наверняка уже обратили внимание, что в тестовой конфигурации сегодня использованы две материнских платы и два процессора. Первоначально, все тесты планировалось провести на двух процессорах, но на одной материнской плате Gigabyte GA-X38-DQ6. Однако, как выяснилось, данная плата по непонятным причинам не стартовала с четырёхъядерным процессором Intel Core 2 Extreme QX9650, хотя раньше именно этот же экземпляр платы прекрасно работал с этим же экземпляром процессора. Не став тратить время на долгие разбирательства, я решил провести тесты СВО и кулера на двухъядерном процессоре Intel Core 2 Duo E8400 на плате Gigabyte GA-X38-DQ6, а четырёхъядерник тестировал на ASUSTek P5K Deluxe.
Таким образом, при использовании системы жидкостного охлаждения Thermaltake PW 850i ProWater на минимальной скорости вращения её вентилятора двухъядерный процессор удалось разогнать до 4266 МГц при напряжении в 1.55 В, а четырёхъядерный до 3900 МГц при напряжении в 1.575 В:
Результаты тестирования системы жидкостного охлаждения и её конкурента на двух платформах приведены на одной диаграмме:
С разгоном двухъядерного процессора система жидкостного охлаждения справляется вполне сносно, хотя и проигрывает одному из лучших суперкулеров современности в обоих режимах работы одинакового вентилятора. А вот четырёхъядерный процессор оказался Thermaltake PW 850i ProWater уже "не по зубам", так как и проигрыш воздушному кулеру здесь более чем существенный, да и максимальная частота разгона процессора при использовании СВО оказалась не достигнута. Разница в тихом режиме работы вентилятора составила аж 11 градусов в пользу Thermalright SI-128 SE, а на максимальной скорости вращения крыльчатки разрыв сокращается до 7 градусов, что в первую очередь говорит о слабом радиаторе в системе жидкостного охлаждения, недостаточном для обеспечения эффективного рассеивания теплового потока.
К сожалению, уровень шума Thermaltake PW 850i ProWater нельзя отнести к низкому. В режиме минимальных оборотов вращения вентилятора на радиаторе (~1310 об/мин) отчётливо слышен гул помпы (35.9 дБА/1 метр), и это при том, что блок расширительного бачка и помпы были установлены внутри закрытого корпуса системного блока, обклеенного шумоизоляцией, на мягкой пенополиуретановой подкладке. Если же помпа была бы прикручена к основанию корпуса системного блока, как то рекомендуется в инструкции, то уровень шума наверняка был бы ещё выше. Что же касается максимальных оборотов вращения вентилятора, то на ~2370 об/мин он, конечно же, заглушает гул помпы, достигая крайне дискомфортных 42.9 дБА/1 метр.
Уже по мере ознакомления с новой системой жидкостного охлаждения (в обзорной части статьи) становится понятно, что она не соответствует тем минимальным критериям эффективной СВО, которые я привёл в предисловии сегодняшнего материала. Ну а тестирование подтвердило предположения о несостоятельности Thermaltake PW 850i ProWater, как продукта, в какой-либо степени интересного оверклокерам. Даже несмотря на сравнительно низкую для систем жидкостного охлаждения стоимость, она не может составить конкуренцию более дешёвым системам воздушного охлаждения. Тем не менее, из плюсов, помимо цены, можно отметить универсальность и поддержку всех современных платформ, компактность и простоту сборки и установки, а также невысокий уровень шума на минимальных оборотах вращения вентилятора. Пожалуй, всё.
