Вольтмод Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB)
Полгода назад я уже писал про видеокарту GeForce 7600 GS c DDR3 памятью от Chaintech. Тогда она представляла собой копию референсной GeForce 7600 GT и отличалась от нее только на 100MHz сниженной частотой памяти. Но в конце прошлого года была выпущена обновленная модель этой видеокарты, с повышенной до 600 MHz частотой графического чипа и установленным кулером Zalman VF700-Al. Но самое главное отличие в том, что для нее (а так же и для Chaintech Apogee GeForce 7600 GT) был разработан свой собственный дизайн PCB. Изменение дизайна PCB нередко приводит к изменению разгонного потенциала видеокарты и особенно заметно это может быть при разгоне с вольтмодом. И когда ко мне попала новая Chaintech GeForce 7600 GS DDR3, я реш...
Полгода назад я уже
писал про видеокарту GeForce 7600 GS c DDR3 памятью от Chaintech. Тогда она представляла собой копию референсной GeForce 7600 GT и отличалась от нее только на 100MHz сниженной частотой памяти. Но в конце прошлого года была выпущена обновленная модель этой видеокарты, с повышенной до 600 MHz частотой графического чипа и установленным кулером Zalman VF700-Al. Но самое главное отличие в том, что для нее (а так же и для Chaintech Apogee GeForce 7600 GT) был разработан свой собственный дизайн PCB. Изменение дизайна PCB нередко приводит к изменению разгонного потенциала видеокарты и особенно заметно это может быть при разгоне с вольтмодом. И когда ко мне попала новая Chaintech GeForce 7600 GS DDR3, я решил проверить насколько лучше или хуже она будет в разгоне с вольтмодом, чем карта на референсном дизайне. Графический чип (G73) на ней оказался старой ревизии A2, поэтому я не стал тестировать эту видеокарту в играх, а ограничился только описанием вольтмода. Но если вам интересны результаты тестирования Chaintech GeForce 7600 GS DDR3 с новым дизайном в номинале, то можете посмотреть
обзор на сайте ixbt.com.
Видеокарта на новом дизайне PCB выглядит следующим образом:
(кликните по картинке для увеличения)

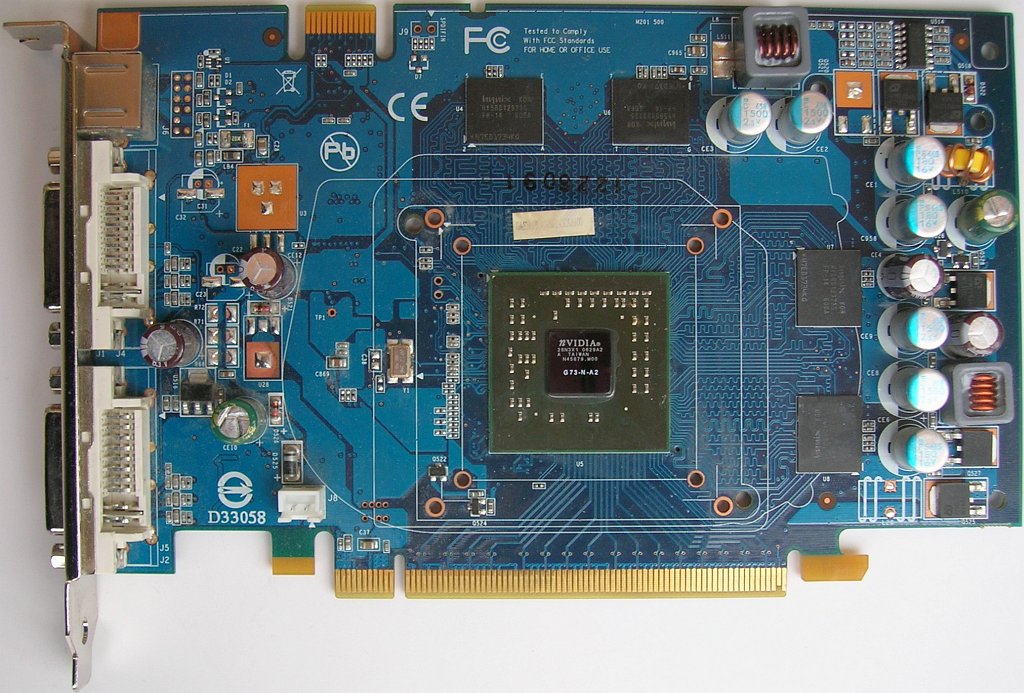

Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - front
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - back
На нее установлен GPU G73 ревизии A2, выпущенный на 29-й неделе 2006 года:
(кликните по картинке для увеличения)
GPU G73
А так же 256Mb DDR3 памяти в виде четырех 1.4-ns чипов Hynix HY5RS123235 FP-14. Datasheet: http://www.hynix.com/datasheet/pdf/dram/HY5RS123235FP%28Rev1.3%29.pdf
(кликните по картинке для увеличения)
Hynix HY5RS123235 FP-14
Номинальные частоты видеокарты – 600/1300MHz, а номинальная частота чипов памяти Hynix 1.4-ns – 1400 MHz.
Вольтмод GPU:
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - Vgpu-mod
Напряжение на GPU контролируется микросхемой Anpec APW7074 ( datasheet, 955Kb), расположенной на лицевой стороне карты в правом верхнем углу. По умолчанию напряжение на GPU составляет 1.42V (как в 2D так и в 3D режиме). Для вольтмода GPU нужно соединить 5-ю ногу APW7074 (Vgpu-feedback) с 7-й (земля) через переменный резистор 10k Ом. Для мониторинга можно использовать ноги одного из двух конденсаторов цепи питания GPU (CE2 или CE3).
Карандашный вольтмод GPU: для повышения напряжения на GPU нужно закрасить резистор указанный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно по этой таблице:
Обратный вольтмод GPU: для понижения напряжения на GPU нужно соединить 5-ю ногу APW7074 (Vgpu-feedback) с 8-й (Phase) через переменный резистор 10k Ом либо закрасить карандашом резистор указанный на картинке как "Pencil reverse Vgpu-mod".
Вольтмод памяти:
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - Vmem-mod
В качестве контроллера напряжения на памяти используется микросхема Anpec APW7067 ( datasheet, 1596Kb), расположенная на обратной стороне карты слева. По умолчанию напряжение на памяти занижено на 0.20V и составляет 1.80V. Для вольтмода памяти нужно соединить 4-ю ногу APW7067 (Vgpu-feedback)
с 7-й (земля) через переменный резистор 20k Ом. Для мониторинга можно использовать ноги одного из двух конденсаторов цепи питания памяти (CE8 или CE9).
Карандашный вольтмод памяти: для повышения напряжения на памяти нужно закрасить резистор указанный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно по этой таблице:
Обратный вольтмод памяти: для понижения напряжения на памяти нужно соединить 4-ю ногу APW7067 (Vmem-feedback) с 13-й (Phase) через переменный резистор 20k Ом либо закрасить карандашом резистор, указанный на картинке как "Pencil reverse Vmem-mod".
Результаты разгона карты до и после вольтмода:
• Номинал: 600(600)/1300 MHz, Vgpu=1.42V, Vmem=2.10V, delta = 0;
• Разгон без вольтмода: 648(648 )/1647 MHz;
• Разгон после вольтмода GPU, без замены системы охлаждения (stock Zalman VF700-Al cooler): 833(769)/1593 MHz, Vgpu=1.62V, delta = -64;
• Разгон после вольтмода GPU, охлаждение - холодная вода: 880(774)x1593 MHz, Vgpu=1.62V, delta = -108
В таком слабом разгоне памяти, скорее всего, виноват новый дизайн PCB, так как те же самые чипы Hynix HY5RS123235 FP-14 способны разгоняться до частот 1800-1900 MHz на видеокартах GeForce 7900GS. Но слабый разгон памяти это еще не все. К сожалению, увеличение напряжения на графическом чипе приводило не только к увеличению разгона по GPU, но так же и к одновременному снижению разгона по памяти. Небольшое изменение напряжения на памяти (2.0V…2.2V) как в сторону увеличения, так и в сторону понижения, никак не повлияло на разгон по памяти. Но в том случае, когда память не удается сильно разогнать по частоте, остается только понизить ее тайминги, что и было сделано для получения результатов, приведенных ниже.
Результаты полученные на этой карте в 3DMark и Aquamark3:
• 3DMark06: 5062 (WR)
• 3DMark05: 8955 (#2)
• 3DMark03: 20823 (WR)
• 3DMark2001SE: 50360 (#2)
• Aquamark3: 137762 (#2)
S_A_V / 13-Feb-2006
https://forums.overclockers.ru/viewtopic.php?t=161141
Видеокарта на новом дизайне PCB выглядит следующим образом:
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - front
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - back
На нее установлен GPU G73 ревизии A2, выпущенный на 29-й неделе 2006 года:
(кликните по картинке для увеличения)
GPU G73
А так же 256Mb DDR3 памяти в виде четырех 1.4-ns чипов Hynix HY5RS123235 FP-14. Datasheet: http://www.hynix.com/datasheet/pdf/dram/HY5RS123235FP%28Rev1.3%29.pdf
(кликните по картинке для увеличения)
Hynix HY5RS123235 FP-14
Номинальные частоты видеокарты – 600/1300MHz, а номинальная частота чипов памяти Hynix 1.4-ns – 1400 MHz.
Вольтмод GPU:
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - Vgpu-mod
Напряжение на GPU контролируется микросхемой Anpec APW7074 ( datasheet, 955Kb), расположенной на лицевой стороне карты в правом верхнем углу. По умолчанию напряжение на GPU составляет 1.42V (как в 2D так и в 3D режиме). Для вольтмода GPU нужно соединить 5-ю ногу APW7074 (Vgpu-feedback) с 7-й (земля) через переменный резистор 10k Ом. Для мониторинга можно использовать ноги одного из двух конденсаторов цепи питания GPU (CE2 или CE3).
Карандашный вольтмод GPU: для повышения напряжения на GPU нужно закрасить резистор указанный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно по этой таблице:
| Rfb(gpu) | Vgpu/3D |
|---|---|
| 464 | 1.42V |
| 426 | 1.57V |
| 402 | 1.65V |
| 389 | 1.70V |
| 376 | 1.76V |
| 365 | 1.82V |
| 347 | 1.95V |
Обратный вольтмод GPU: для понижения напряжения на GPU нужно соединить 5-ю ногу APW7074 (Vgpu-feedback) с 8-й (Phase) через переменный резистор 10k Ом либо закрасить карандашом резистор указанный на картинке как "Pencil reverse Vgpu-mod".
Вольтмод памяти:
(кликните по картинке для увеличения)
Chaintech Apogee 7600GS 256Mb DDR3 (non-reference PCB) - Vmem-mod
В качестве контроллера напряжения на памяти используется микросхема Anpec APW7067 ( datasheet, 1596Kb), расположенная на обратной стороне карты слева. По умолчанию напряжение на памяти занижено на 0.20V и составляет 1.80V. Для вольтмода памяти нужно соединить 4-ю ногу APW7067 (Vgpu-feedback)
с 7-й (земля) через переменный резистор 20k Ом. Для мониторинга можно использовать ноги одного из двух конденсаторов цепи питания памяти (CE8 или CE9).
Карандашный вольтмод памяти: для повышения напряжения на памяти нужно закрасить резистор указанный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно по этой таблице:
| Rfb(gpu) | Vgpu/3D |
|---|---|
| 597 | 2.10V |
| 589 | 2.14V |
| 557 | 2.20V |
| 520 | 2.47V |
Обратный вольтмод памяти: для понижения напряжения на памяти нужно соединить 4-ю ногу APW7067 (Vmem-feedback) с 13-й (Phase) через переменный резистор 20k Ом либо закрасить карандашом резистор, указанный на картинке как "Pencil reverse Vmem-mod".
Результаты разгона карты до и после вольтмода:
• Номинал: 600(600)/1300 MHz, Vgpu=1.42V, Vmem=2.10V, delta = 0;
• Разгон без вольтмода: 648(648 )/1647 MHz;
• Разгон после вольтмода GPU, без замены системы охлаждения (stock Zalman VF700-Al cooler): 833(769)/1593 MHz, Vgpu=1.62V, delta = -64;
• Разгон после вольтмода GPU, охлаждение - холодная вода: 880(774)x1593 MHz, Vgpu=1.62V, delta = -108
В таком слабом разгоне памяти, скорее всего, виноват новый дизайн PCB, так как те же самые чипы Hynix HY5RS123235 FP-14 способны разгоняться до частот 1800-1900 MHz на видеокартах GeForce 7900GS. Но слабый разгон памяти это еще не все. К сожалению, увеличение напряжения на графическом чипе приводило не только к увеличению разгона по GPU, но так же и к одновременному снижению разгона по памяти. Небольшое изменение напряжения на памяти (2.0V…2.2V) как в сторону увеличения, так и в сторону понижения, никак не повлияло на разгон по памяти. Но в том случае, когда память не удается сильно разогнать по частоте, остается только понизить ее тайминги, что и было сделано для получения результатов, приведенных ниже.
Результаты полученные на этой карте в 3DMark и Aquamark3:
• 3DMark06: 5062 (WR)
• 3DMark05: 8955 (#2)
• 3DMark03: 20823 (WR)
• 3DMark2001SE: 50360 (#2)
• Aquamark3: 137762 (#2)
S_A_V / 13-Feb-2006
https://forums.overclockers.ru/viewtopic.php?t=161141
