Кратко о Sapphire ATI Radeon X1600Pro 256Mb DDR3.
Заранее прошу прощения за некоторые отвратительные фотографии (сканировка с плёнки), но иного ничего нет. Цифровой фотоаппарат так пока и остаётся мечтами.
Часть фотографий - из каталога Sunrise-Pro, где эта видеокарта и была приобретена в своё время.
![]() |
![]() |
![]() |

Когда-то Jordan сетовал в своей статье на то, что нет моделей X1600Pro с хорошим оверклокерским потенциалом в виде 256Мб памяти DDR3, есть лишь версии с 128Мб, которые не совсем эффективно работают ввиду особенностей архитектуры R5xx.
Но однако несколько месяцев назад жалоба устарела - вот она - пресловутая X1600Pro несущая 256Mb DDR3:

Продажи в России начались примерно в начале ноября 2006 года.
Сей экземпляр был приобретён в Retail-поставке (OEM стоил дешевле на сущие копейки).
Представляете себе такую коробку из-под сухих хлопьев? Вот наподобие этого, только коробка открывается и закрывается "многократно". На коробке изображены существа (одно из них оседлало лейбл ATI CrossFire), явно далёкие от хлопьев и аппетита явно не вызывающие...

На задней стороне коробки многообещающие значки "GPU 90 nanometer", "3.0 Shader Model", "HDTV Ready" и... "256 bit memory"

Для тех, кто "не в танке" - шина памяти на этой видеокарте составляет 128-bit: надпись на коробке ошибочна
Открыв коробку, я обнаружил внутри ещё одну - из толстого серого картона. Она также нестандартная - раскрывается как альбом. "Крышка" коробки представляет собой отсек, содержащий в себе саму видеокарту в антистатическом пакете. На дне стандартный комплект поставки:
• коаксиальный кабель;
• кабель S-Video;
• адаптер S-Video/коаксиал;
• один 15 pin DVI / D-Sub переходник;
• компакт-диск с драйверами (Catalyst 6.6);
• голографическая наклейка с логотипом Sapphire.
• краткая многоязычная инструкция в виде буклетика-раскладушки (русский
присутствует).
Тестовая система
• Процессор
AMD Athlon64 X2 3800+ Energy Efficient 2.0ГГц 2*512Кб L2 1.25V Socket AM2.
Разгон до 2.7ГГц при 1.425V.
Маркировка ADO3800IAACU; выпущен на 51-й неделе прошлого года, т.е. в конце декабря (2006-го).
• Процессорный куллер
Thermaltake Mini Typhoon
• Память
Hynix DDRII-667 Original 1Gb DIMM (1.8v; 5-5-5-15-18-1T);
Corsair DDRII-667 Value Select 1Gb DIMM (1.8v; 5-5-5-15-18-1T).
• Блок питания
FSP 400W (FSP ATX-400PN; passive PFC; RoHS)
• Дисковая подсистема
RAID-0 из двух Western Digital WD800JD-22MSA1 80Gb SATAII NSQ
• Программное обеспечение
Windows XP Professional SP2
Catalyst 7.2
DirectX 9c Redistributable Feb 2007

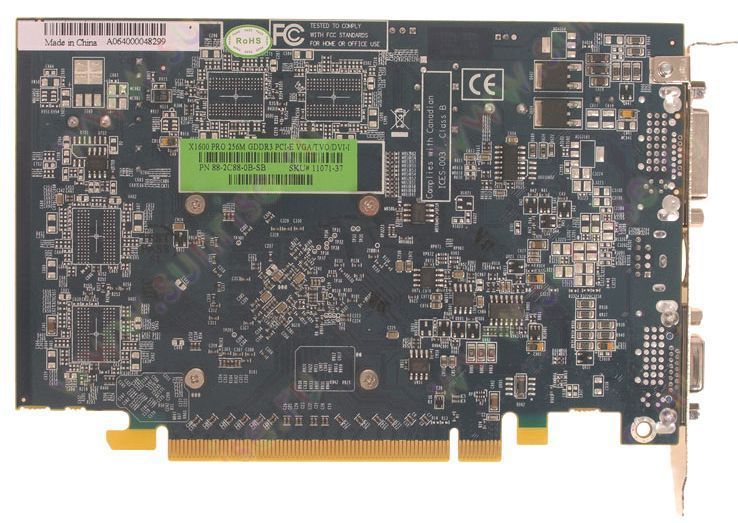

Повернув платы обратной стороной я обнаружил четыре разведённых, но пустых, контактных площадки под чипы памяти.
Т.е. Sapphire использовала более дорогие 512Mbit чипы. Не лучший вариант для итоговой стоимости...
Казалось бы, с другой стороны проще с охлаждением - сзади ничего не греется, а спереди - куллер, накрывающий все чипы памяти. Да только не так всё это:
повернув плату торцевой частью к себе я обнаружил, что радиатор никоим образом не контактирует с чипами памяти. Т. е. они оказываются в "тепловом мешке". Причём расстояние чипами и радиатором настолько "идеально", что и термоинтерфейс пристроить не удастся - слишком толстый слой термопасты нужен, и в тоже время его недостаточно для нормальной конвекции.
Вот так вот "похоронили" идею...
Система охлаждения - простой алюминиевый радиатор с куллером. В общем-то он похож на стандартные Сапфировские для Х1600. Однако в этом случае в этой версии он был немного модифицирован - общий его размер уменьшился, при этом пластиковый кожух приобрёл почти прямоугольную форму и заодно скрывает уменьшение радиатора. Алюминий экономят...
К плате система охлаждения крепится четыремя болтами с пружинами, защитной пластины с обратной стороны платы нет.
Частота памяти завышена на 200МГц DDR (25%) относительно референсной
частоты:

Температурный режим чипа довольно благоприятен - при стоковом охлаждении Sapphire при самых сильных нагрузках при номинальных частотах температура была не выше +50°С.
Сразу наобум были выставлены частоты, свойственные 1600XT - 590/1380. Карта успешно прошла тесты 3DMark.
Однако ATI Tray Tools после небольшого прогрева нашла артефакты и стала снижать частоты. Остановилась на 550/1300. Температура GPU при этом достигала +63°С... Стандартная система охлаждения явно просится на полку при разгоне.
На плате распаяно четыре чипа DDR3 в формате BGA производства Infineon с маркировкой HYB18H512321AF-13. Поиск даташита на эту память не привёл к положительному результату. На официальной странице infineon есть только чипы HYB18H512321AF- 14 и HYB18H512321AF- 12. Однако согласно официальным показателям -12 и -14 номинальная частота этой памяти должна быть равна примерно 750МГц (1.5ГГц DDR). В упомянутом выше обзоре Jordan'а, экземпляр PowerColor Radeon X1600 XT 256 Mb с памятью -14 взял 1575МГц. Посмотрим, что будет на этот раз, теоретически должно быть не меньше.
GPU довольно обильно смазали серебрянкой. Жуткой морокой было её оттирать, особенно с подложки чипа. Под серебрянкой скрывается RV530 XT.
В общем, неплохие задатки:
1) чип, изначально рассчитаный на более высокие частоты (X1600XT)
2) память, также изначально рассчитанную на более высокие частоты
(выше номинала X1600XT)
3) нестандартная PCB явно рассчитанная на более мощную версию
Итого - практически 100% исскуственно заторможенная видеокарта.
Проверим это на деле.

Со снятой стандартной системой охлаждения
(кликните по картинке для увеличения)
Для разгона GPU я решил использовать IceHammer 250V, который себя неплохо зарекомендовал при разгоне как моей Radeon 9800, так и GF6600
моего друга. На память же я первоначально поставил радиаторы Zalman ZM-RHS-1, затем были установлены Speeze EE-HS01.
Следует отметить, что с Speeze возникли проблемы - они ну ни как не входили в то пространство, которое имеется на плате.
ZM-RHS-1 - это комплект из восьми маленьких радиаторов под каждый чип памяти, а EE-HS01 - это два крупных радиатора, рассчитаных на установку сразу на несколько чипов памяти (как правило, два)
Место у чипов памяти над GPU сильно ограничено конденсаторами, они же мешают установке радиатора и на вторую пару чипов - радиатор Speeze начинает банально мешать плате войти в слот PCI-E. Пришлось браться за ножёвку и напильник - радиатор Speeze лишился трёх рёбер с соотвествующим отрезком своей длины.
И это оказалось не всё.
При более детальном осмотре оказалось, что мешаются ещё и резисторы, понапаянные на плату вокруг чипов памяти - часть из них выступают над уровнем поверхности чипов DDR. Пришлось ещё и выемки под них в основании радиатора делать, а заодно я отлифовал основание Speeze. На те два чипа, что расположены над GPU, поставить Speeze оказалось слишком трудоёмко из-за ограниченного пространства и ещё большего количества резисторов. Пришлось ставить радиаторы Zalman. Вот такой вот "винегрет":

(кликните по картинке для увеличения)
В общем, необходимо выразить инженерам Sapphire благодарность - "вы постарались на славу, ребята!"

С установленным IceHammer
(кликните по картинке для увеличения)
ATI Tray Tools после тестирования выдала такие частоты: 631МГц по GPU и 1557МГц по памяти. Неплохо, надо сказать...
Увы, но если частота памяти в дальнейшем подтвердила свою "легитимность", то частота GPU - нет. На частотах выше 604МГц система просто висла в 3D либо монитор периодически выдавал "No signal" после чего через несколько секунд система уходила в перезагрузку.
Я не ставлю целью сравнить Х1600 с какой-либо видеокартой, необходимо лишь увидеть, какова польза от проведённой простейшей манипуляции. Поэтому круг тестов достаточно ограничен:
Номинал | Разгон | Прирост | |
3DMark2003 | 8405 | 10125 | ~21 % |
3DMark2005 | 4826 | 5765 | ~19,5 % |
3DMark2006 | 2178 | 2645 | ~21 % |
DOOM III | 57.6 fps | 69.2 fps | ~20 % |
F.E.A.R. | 47 fps | 57 fps | ~22 % |
Итого: средний прирост от 19 до 22%.
Без тестов от себя добавлю - сложно играть в ныне популярный S.T.A.L.K.E.R. даже на среднем уровне графики - особенно сильные лаги возникают ночью в грозу.
![]() |
![]() |
![]() |
Плата показала довольно хороший разгонный потенциал, причём проверенный временем (ибо на карту были возложены нагрузки, не только в виде игр, но расчёта фолдинга - карта с честью выдержала испытания), и вполне оправдала мои ожидания на тот момент (разгон с достижением производительности более мощной X1600XT).
![]() |
![]() |
![]() |
Вот эти материалы могут быть интересны:
Сапфир в короне оверклокера.
Сравнение ATI Radeon X1600 XT / Pro с объемом памяти в 128, 256 и 512 Mb
ATI Radeon X1600 XT от Sapphire и ВСЁ, что с ним можно сделать
О пользе таймингов на ATI Radeon X1600 XT
Экстремальный разгон Palit x1600Pro или “Роковые 900 мегагерц”.
DeathMatch: X1600 XT vs 7600 GS - так кто ж всё-таки сильней?.
![]() |
![]() |
![]() |
Буду благодарен за адекватные отзывы и предложения в конференции.
![]() |
![]() |
![]() |
P.S. Эта работа - своего рода прощание с этой X1600. Так сложилось, что периодически, с промежутком 5-8 месяцев у меня просходит очередной апгрейд видеоподсистемы.
Пятый месяц прошёл.

И на данный момент место Х1600 уже заняла куда более мощная видеокарта ATI.
![]() |
![]() |
![]() |
I.N.
![]() |
![]() |
![]() |
