23 июля 2007, понедельник 01:29

blog_user_D310 [ ] для раздела Блоги

(кликните по картинке для увеличения)
Kingmax PC8500 1066Mhz
Сегодня в этом обзоре я исследую разгонный потенциал модуля из линейки Kingmax, рассчитанного на работу при частоте 1066 МГц. В сегодняшней статье речь пойдёт об одном модуле DDR2 SDRAM общей ёмкостью 1 Гбайт.

Вступление.
Прошло уже больше чем пол года как у меня исправно трудилась 1024Mb PC6400 Patriot на частоте 1100 МГц, за что её большое оверклокерское спасибо, но мне хотелось чего-то нового и быстрого, поэтому мой выбор пал на недорогую одиночную 2500руб (~95$) планку DDR-II емкостью 1024Mb PC8500 Kingmax, приехала она ко мне так как есть, т.е без красивой пластиковой прозрачной упаковки. К сожалению на Kit у меня не было денег.
Память двухсторонняя и состоит из 16 чипов по 64Mb каждый. Производитель не снабдил свою память современными радиаторами с тепловыми трубками для охлаждения, поэтому мне помог комплект радиаторов TITAN который я купил ещё во времена Patriot PC6400.

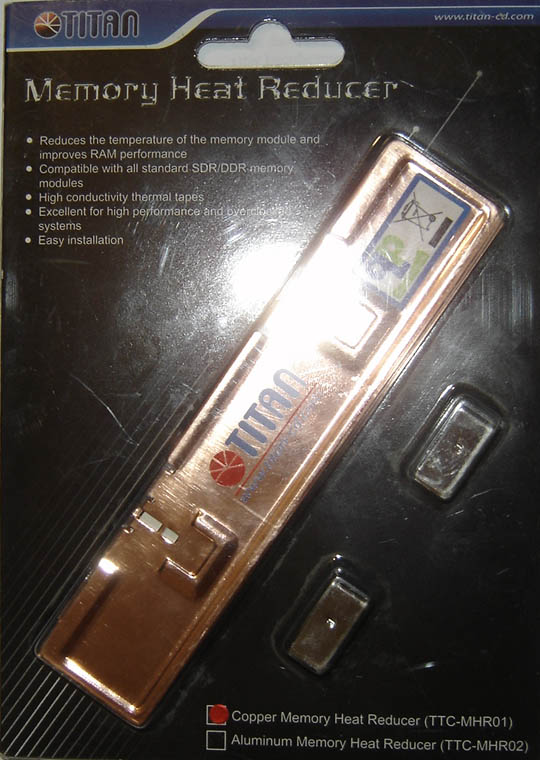

(кликните по картинке для увеличения)
радиаторы TITAN
Маркировка чипов такая:
KINGMAX
KKA8FEIBF
-HJK – 18A
750906L.
Информация со стикера крайне скудна: Kingmax KLED48F-A8KI5 1GB PC-2 8500.
Ссылка на сайт производителя
KINGMAX Mars DDR2-1066 Long-DIMM memory product features:
- 240-pin DDR2 1066MHz
- CAS Latency: 5-5-5-15
- Memory bandwidth: 8.5GB/sec (dual-channel 17GB/sec)
- Voltage: 1.8V, saving approximately 50% power, consumption: excellent heat dispersion
- Capacity: 512MB/1GB
- Worldwide free lifetime warranty
Ориентируясь на любителей разгона, Kingmax обеспечила своим продуктам частотный запас в 10%. Это значит теоретически память должна стабильно работать на частоте 1066*10%=1172 MHz, это и предстоит выяснить далее.
Очень помог мне материал обзора ASUS P5K Deluxe: второе знакомство, где были описаны тонкости настройки памяти в разных условиях.

Больше про неё сказать нечего, приступим к тестированию.

Конфигурация тестового стенда.
Тестовый стенд слегка изменился в лице новой материнской платы и видеокарты, остальное осталось практически неизменным.
Процессор: Intel Core 2 Е6400 (LGA775, 2.13 GHz, 2MB L2, SL9S9); Способен работать до частоты 3.9 GHz.
Материнская плата: ASUS P5K (LGA775, Intel P35, DDR2 800, SATA2 RAID, PCI-E, 8-ch Audio, GBL, 1394, USB 2.0, ATX); Биос 0603
Графическая карта: Palit GF7900GS Sonic 256Mb 256bit DDR3 (PCI-E x16);
Дисковая подсистема: Seagate SATA-II 160.0Gb ST3160812AS 7200rpm 8Mb;
Блок питания: FSP Optima 450W OPS450-60PNF PFCP 2.03 CE
Операционная система: Microsoft Windows XP SP2 с DirectX 9.0c.
Средняя температура в комнате +20 гр. С.
Набор тестов для проверки стабильности памяти включал приложения: Super PI mod-1.5 XS и Prime95 25.2.1.0.

SPD.
Посмотрим, что прошито в SPD

(кликните по картинке для увеличения)
SPD

(кликните по картинке для увеличения)
SPD Kingmax memory в cpu-z 1.40.5
Согласно информации производителя, штатным режимом для этих модулей является частота 1066 МГц с таймингами 5-5-5-15, хотя работают они с таймингами 5-5-5-18. 2T Command Rate при напряжении питания 1.8V. Производитель устанавливает чипы Nanya.

Тестирование и трудности возникшие при разгоне.
Да простят меня читатели, к сожалению, разгон проходил без радиаторов TITAN по причине их отсутствия…поэтому был установлен дополнительный кулер 80х80 на обдув памяти, к тому же благоприятная температура в комнате не мешала разгону.
Субтайминги не менялись, плата выставляла следующие значения:

Исходя из этой цитаты:

цитата:
Установка параметра Command Rate в значение 1T, как показывают тесты, действительно позволяет несколько увеличить производительность контроллера памяти. Пропускная способность возрастает, латентность снижается. Однако величина выигрыша вряд ли может считаться значительной. Ускорение системы в реальных приложениях не достигает и половины процента, в результате чего оказывается выгоднее поднять на один шаг частоту памяти, «ослабив» задержку Command Rate. Если принять во внимание тот факт, что использование 1T Command Rate сильно снижает частотный потенциал памяти, признать эту настройку реально полезной мы не можем. Для достижения максимальной производительности она вряд ли может пригодиться.

Будет тесты только 2T Command Rate.
Итак, сперва я выяснил при каких настройках в биосе субтайминги будут минимальны.

(кликните по картинке для увеличения)
Transaction Booster-Enabled. DRAM Static Read Control - Auto. Command Rate - Auto
Transaction Booster-Enabled. Boost/Relax Level = 0
DRAM Static Read Control - Enabled или Auto-без разницы.
Command Rate – Auto, в нашем случае это 2Т, Performance Level = 3
Частота FSB Strap=266 МГц

(кликните по картинке для увеличения)
Transaction Booster-Auto. DRAM Static Read Control - Auto. Command Rate - Auto
Если выставить Transaction Booster – Auto, то Performance Level = 4
При таймингах 4-4-4-12 Performance Level = 3
Результаты получились такие:
1.8В 820MHz
1.9В 840MHz
2.0В 858MHz
2.1В 864MHz
2.2В 874MHz
2.3В 882MHz

(кликните по картинке для увеличения)
Стабильная частота 882Mhz 4-4-4-12 2T 2.3V
тест при напряжении 2.4В не проводился.
При таймингах 5-5-5-18 Performance Level = 4
1.8В 874MHz эта частота меня поставила просто в тупик.
1.9В 880MHz
2.0В 880MHz
Дальше разгонять стало как-то не интересно...
Переключил на частоту FSB Strap=333 МГц и начал всё заново при таймингах 5-5-5-18 Performance Level стал уже 5
1.8В 1028MHz
1.9В 1054MHz
2.0В 1074MHz
2.1В 1080MHz
2.2В 1106MHz

(кликните по картинке для увеличения)
Стабильная частота 1106Mhz 5-5-5-18 2T 2.2V
тест при напряжении 2.3В не проводился т.к было понятно что он не к чему...
Можно конечно провести тесты при таймингах 4-4-4-12 и FSB Strap=333 МГц, но после всего проделанного желания у меня, что-то делать с этой памятью пропало.

Заключение.
Дабы не травмировать психику данная память для оверклокеров не годится, она полезна только тем, кто не занимается разгоном, это просто высокочастотная память 1066 MHz стабильно работающая на номинале. Оснований для покупки нет, а средний разгон до 1100MHz может в лёгкую осилить и более дешёвая 800 MHz память. Экспериментальным путём выяснилось, что память работает на своей частоте при напряжении 2.0V. Теперь после всего проделанного я пойду менять её на что то более оверклокерское. Температурный режим не проверялся.
В любом случае, в погоне за мегагерцами не забывайте, что всему есть свой предел.
Удачи в разгоне!

Ссылки по теме:
Kingmax DDRII-1066
Kingmax Mars: память DDR2-1066 с запасом для разгона
Статистика разгона памяти DDR2
Выбор оперативной памяти DDRII (Intel)
Спасибо всем за прочтение.

Обсуждаем тут

С уважением, D310

PS: Если у вас память имеет новую ревизию, т.е на ней есть в центре красная микросхема, вам беспокоится не стоит ибо она гонится довольно не плохо. Вот пару ссылок на такую память
