Обзор материнской платы ASUS TUF Z390M-PRO Gaming

Оглавление

Вступление

Форм-фактор материнских плат mATX существует как бы в своем собственном ограниченном мире, а спрос на них если и есть, то исключительно на оригинальные модели. Однако производители вынуждены создавать такие продукты хотя бы по причине расширения ассортимента.

реклама

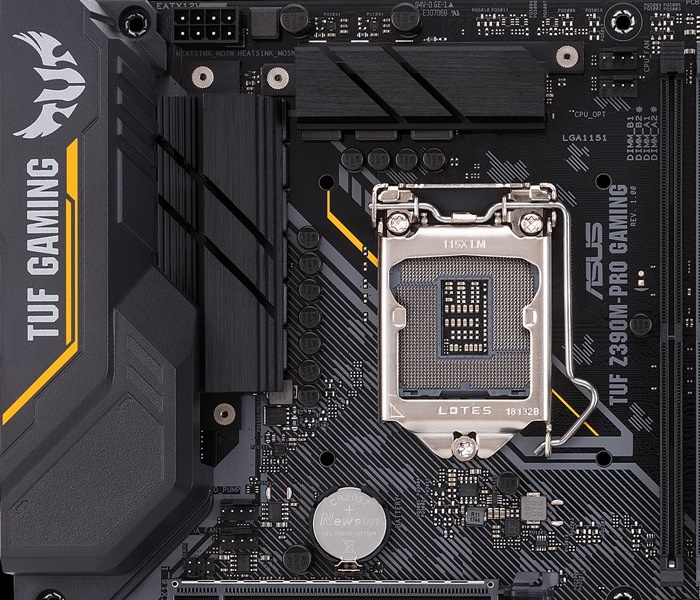

ASUS часто балует нас материнскими платами с инновациями, но сейчас речь пойдет о вполне типичной плате из серии TUF (The Ultimate Force) – ASUS TUF Z390M-PRO Gaming. Это mATX начального уровня, так, по крайней мере, заявляет производитель и соответственно позиционирует модель.

500x370  49 KB. Big one: 2500x1848  776 KB

Вынужден констатировать, что некогда оригинальные платы The Ultimate Force теперь стоят на одной ступени с серией Prime. Хорошо это или плохо? Разберемся по ходу дела.

Технические характеристики

Модель ASUS TUF Z390M-PRO Gaming
ЧипсетIntel Z390
ПроцессорIntel Core I 8/9 поколения
Оперативная память4 слота DDR4 от 2133 до 4133 МГц
PCIe2 x PCIe 3.0 (16x/0х 8х/8х);
1 x PCIe 3.0 1х
Мультиграфические конфигурацииAMD Crossfire; NVIDIA SLi
Накопители1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4);
1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
6 x SATA 6G; Optane
СетьIntel 219V (1 Гбит/с)
АудиоRealtek S1200A
ВидеовыходыHDMI 1.4b, DP 1.2
USB4 x USB 2.0;
7 x USB 3.0;
2 x USB 3.1
Форм-факторmicroATX.

реклама

500x244  26 KB. Big one: 2500x1221  315 KB

На задней панели вы найдете: пару PS/2, 4 порта USB 3.0 и один USB 3.0 Type-C, LAN, а также HDMI, DP и звуковые порты. Плата из доступного сегмента, поэтому никаких кнопок для сброса настроек BIOS и кнопки принудительного обновления BIOS нет. Пустующее место между аудиовыходами и сетевым разъемом может быть занято Wi-Fi модулем в другом исполнении платы.

Схема работы двух физических слотов PCIe 16x зависит от количества установленных устройств в них: единственный 16х (верхний) и нижний 8х соединены с процессором и работают либо как 16х/0х, либо 8х/8х. Остальные слоты запитаны через PCH, поэтому теоретически их скорости напрямую зависят от количества подсоединенных устройств к M.2/SATA и т.п. Ввиду компактности модели инженерам гораздо проще реализовать все возможности чипсета, не прибегая к разделениям ресурсов. Поэтому единственным ограничением является совместная работа одного из двух М.2 слота, где в режиме SATA отключается второй SATA порт.

Комплект поставки

500x369  44 KB. Big one: 2500x1845  675 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • 2 кабеля SATA;
  • Купон со скидкой на кабеля;
  • Набор крепления SSD;
  • Тыльная заглушка-панель;
  • SLI мостик;
  • Q-connector ASUS;
  • Наклейки TUF;
  • Сертификат TUF;

Дизайн PCB

500x472  93 KB. Big one: 2500x2361  2382 KB

Дизайн PCB типичен для платы размером mATX: пара слотов 16х (нижний в режиме 0х/8x), под каждый расположен М.2 слот, 4 разъема DIMM. Единственный PCIe 1x остался где-то снизу, аккуратно напротив М.2. Причем если верхний слот М.2 все же дооснастили радиатором, то самый нижний М.2 живет без него. Силовая схема состоит из 8 сдвоенных фаз и давайте об этом поподробнее…

500x334  41 KB. Big one: 2500x1668  623 KB

Ранее ASUS использовала несколько вариаций перемаркированных шим-контроллеров: ASP1400B, ASP1400BT, ASP1400BTC. Теперь к ним добавился новый тип – ASP 1400CTB. У всех идентичные геометрические характеристики и по 52 pin выводов. Установелнный шим-контроллер ASP 1400 CTB может быть продукцией OnSemi. Питание на плату подается по одному 8 pin коннектору. Причем ASUS делает акцент на новые цельнометаллические Pin внутри разъема.

500x334  56 KB. Big one: 2500x1668  1164 KB

С первого взгляда у платы классический среднебюджетный VRMб состоящий из 8+1 фазы, но смею вас разубедить. Не будем вдаваться в крайности и углубленно залезать в схемотехнику, но правильнее считать количество фаз равное 4, с параллельным подключением. Фазы управляются параллельно по 2 шт на 1 канал шим-контроллера с сохранением частоты работы в 500 Гц, что усиливает максимальную отдачу с одной параллельной сборки, но и увеличивает нагрузку на разводку печатной платы. Объясняется это просто, включение фаз возможно только парами и шим-контроллеру не так-то просто это сделать. Обычно используют меньшую частоту работы контроллера, а это тянет за собой уменьшение КПД системы питания.

Каждая фаза – это параллельно сборка, состоящая из драйвера неизвестного производителя с маркировкой CHN (ONSEMI- NCP81166A), пары мосфетов 4C06B и 4C10B (NTMFS4C10N) компании On Semiconductor.

Еще одна фаза, состоящая из сборки 4C10B + 2x 4C06B питает VCCGT. Таким образом система питания в пике при идеальных условиях может обеспечить до 69А при 25С, но уже при 80С значение падает до 52А, а дальше еще ниже. Значит в реальности с учетом всех потерь максимальная отдача будет не выше 30А *2 на фазу, что даст нам 240А на весь VRM или около 330-350 ватт на процессор.

реклама



500x334  49 KB. Big one: 2500x1668  1104 KB

Преобразователь питания памяти выполнен по однофазной схеме.

Система охлаждения

500x334  39 KB. Big one: 2500x1668  561 KB

На всей системе питания установлена пара раздельных радиаторов без тепловых трубок. Нагрузка на них не равномерная, т.к. большее число фаз процессора выстроилось в вертикальном положении и греют один радиатор сильнее другого. Ситуация усложняется еще тем, что геометрия радиаторов слишком простая, они буквально ограничены в эффективности из-за маленькой площади рассеивания тепла. С такими радиаторами разгонять процессоры выше 200 ватт будет крайне опасно. К тому же на плате отсутствует датчик температуры VRM, что ранее для серии TUF было бы просто оскорбительно. Теперь же, когда TUF – это синоним простоты и доступности, не стоит удивляться.

реклама

500x264  32 KB. Big one: 2500x1321  483 KB

Радиатор PCH средних размеров и пустотелый. В длительных тестах его температура не превышает 55С.

Тестовый стенд

Тестовая конфигурация

500x512  78 KB. Big one: 2500x2559  1643 KB
  • Материнская плата: ASUS TUF Z390M-PRO Gaming (Intel Z390, LGA 1151);
  • Процессор: Intel Core i9-9900K;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 2 x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce GTX 1660;
  • Накопители:
    • SSD Intel Optane 905P, 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

реклама

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Режимы работы и разгон

500x272  31 KB. Big one: 2500x1362  444 KB

Наконец-то ASUS строго соблюдает рекомендации Intel по частотам и энергопотреблению процессоров. На нашем тестовом образце i9 9900K частота соответствовала паспортным значениям на все 100%, как и энергопотребление, которое четко показывало 95 ватт.

500x621  74 KB. Big one: 1199x1490  357 KB

реклама

В таком виде спустя 15 минут Prime95 частота по всем ядрам составляла 3,8-3,9 ГГц, а пик потребления, произошедший в самом начале теста, лишь на долю секунды показал 120 ватт. Далее все происходило по сценарию Intel: частота до 3,9 ГГц по ядрам и типичные 95 ватт. Поэтому СВО легко охлаждала процессор, но вот максимальные цифры температуры VRM и PCH были далеко от идеальных: до 70С и до 72С. Если VRM все еще имеет запас по температуре, по непонятно высокое значение температуру моста заставило меня удивиться. Таким образом плата из коробки с настройками BIOS по-умолчанию выдает стабильный результат для процессоров и идеальным соблюдением технических рекомендаций Intel.

500x208  28 KB. Big one: 987x411  74 KB

Вопреки ожиданиям плата спокойно взяла частоту более 4 ГГц, что для столь бюджетного решения очень неплохо. Конечно помогла функция Mem_OkII. Благодаря ей сам процесс происходил без вмешательства со стороны пользователя. От вас требуется выставить первичные тайминги и перезагрузиться. Можно использовать профиль XMP, как я и поступил, а дальше просто менял частоту на более высокую.

С разгоном CPU были сложности и в первую очередь это касается перегрева системы питания. И хотя мне давно известны все потенциальные частоты испытуемого процессора, а также его рабочие напряжения при разной частоте, с платой пришлось долго работать, подбирая нужный Vcore. Простейшая задача, состоящая из частоты в 4,5 ГГц и Vcore 1.2В с ходу не решилась.

500x627  63 KB. Big one: 1197x1502  289 KB

реклама

Плата какое-то время держит нагрузку, но потом начинает скидывать частоту из-за чрезмерного (под 95С) нагрева VRM. В итоге пришлось шаг за шагом снижать напряжение и частоту вплоть до 150-160 ватт нагрузки на VRM. Получается, не важно какой вы используете процессор для нее, важно не перешагнуть число 160 ватт под нагрузкой. А если добавить принудительное охлаждение? Увы, многое не меняется: да вы повысите предел по тепловыделению, но он едва будет выше 180 ватт, а это все те же 4,5 ГГц на 1,2В для 9900К. Впрочем требовать от бюджетной модели мы не будем.

Возможности BIOS

500x136  71 KB. Big one: 827x2425  299 KB

Перечень основных настроек разгона можно увидеть, кликнув по картинке выше.

Доступные настройки диапазонов напряжений:

реклама

На процессор можно подавать 3 типа напряжений: автоматический, адаптивный, условное напряжение (в нем выставляется номинальное напряжение и добавочное для Turbo).

Параметр Значение
Manual0.6 – 1.7 В с шагом 0.005 В
Offset Mode +/--0.635 – 0.635 В с шагом 0.005 В
Adaptive Mode +/-0.25 – 1.92 В с шагом 0.001 В
Dram Voltage1.0 – 1.8 В с шагом 0.005 В
CPU VCCIO Voltage0.7 – 1.8 В с шагом 0.01 В
System Agent Voltage0.7 – 1.8 В с шагом 0.01 В
PLL Termination VoltageНет
PCH Core Voltage0.9 – 1.8 В с шагом 0.01 В
CPU StandBy Voltage0.8 – 1.8 В с шагом 0.01 В

Помимо основных напряжений есть настройка вспомогательных:

Параметр Значение
DRAM VTTНет
VPPDDR1.8 – 3.2 В с шагом 0.01 В
DMIНет
Core PLLНет
Internal PLL0.9 – 1.845 В с шагом 0.015 В
GT PLL0.9 – 1.845 В с шагом 0.015 В
Ring PLL0.9 – 1.845 В с шагом 0.015 В
SA PLL0.9 – 1.845 В с шагом 0.015 В
Memory Controller PLL0.9 – 1.845 В с шагом 0.015 В
Eventual Dram VoltageНет
Eventual CPU Stand By VoltageНет
Eventual PLL Termination VoltageНет
Eventual DMI VoltageНет

реклама

Увы, ASUS убирает из BIOS доступных материнских плат несколько удобных фичек для упрощения, либо тонкой настройки разгона, а именно: SVID Behavior (настройка действий регулятора напряжений на разных блоках процессора); Ring Down Bin (можно выставить поведение алгоритма задания частоты шины), раздел AI Features.

Система мониторинга

В разделе мониторинга вы найдете температуры всех основных элементов материнской платы и напряжения. Увы, датчик температуры VRM здесь не показывается.

500x305  71 KB. Big one: 1390x847  92 KB

На плату установлено всего 5 4pin коннекторов для вентиляторов (Один повышенной мощности для помп СВО). Увы, ASUS на этот раз не удосужилась рассказать нам о точных нагрузках для всех разъемов. Хотя самостоятельная проверка разъема AIO_PUM позволяет надеется на как минимум не менее 25 ватт.

Все вентиляторы настраиваются в BIOS вручную или с помощью QFAN технологии, за исключением CPU_OPT. Впрочем, в зависимости от желания ASUS доступность настроек может меняться от версии BIOS.

500x339  99 KB. Big one: 824x558  160 KB

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.

500x322  46 KB. Big one: 2500x1608  684 KB

В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов, и создаст профили с оптимальными настройками.

Заключение

500x334  47 KB. Big one: 2500x1668  670 KB

Давайте рассуждать логично: текущая стоимость материнской платы колеблется в районе 11 000 рублей. Теоретически вы получаете топовый чипсет Intel Z390, однако серия TUF (The Ultimate Force) лишена даже простейшей светодиодной индикации POST. С другой стороны, есть пара видеовыходов, порты USB 3.1 и возможность хорошего разгона оперативной памяти.

Увы, для полноценного разгона процессоров с восемью ядрами требуется более эффективное охлаждение, поэтому для пассивного охлаждения VRM типичный лимит составил 150-160 Вт.

Плюсы ASUS TUF Z390M-PRO Gaming:

  • Доступная цена;
  • Два разъема М.2;
  • 4 pin разъем для управления помпой СВО;
  • Полностью отключаемая подсветка в BIOS;
  • Порты USB 3.1;
  • Отличный результат разгона оперативной памяти;
  • Достойная работа автоматических настроек BIOS при разгоне;
  • Точное соответствие настроек процессора с параметрами в BIOS по умолчанию;
  • Предусмотрено частичное охлаждение одного из М.2. портов;
  • Неплохое расположение SATA портов (с учетом форм-фактора модели).

Минусы материнской платы:

  • Всего четыре управляемых разъема под вентиляторы;
  • Недостаточная площадь рассеивания радиаторов VRM (сборки могут выдержать больше, нежели отводящие тепло радиаторы);
  • Хотелось бы видеть LED индикацию POST;
  • Высокая температура PCH радиатора.

Может не устроить:

  • Система питания подвержена перегреву в пассивном режиме при нагрузке более 160 Вт;
  • Всего пять USB портов на задней панели;
  • Поддержка одного порта RGB лент.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS TUF Z390M-PRO Gaming.
