Обзор видеокарт MSI GeForce RTX 2070 Gaming Z, GeForce RTX 2070 Armor и GeForce RTX 2070 Armor OC: трио Turing на любой вкус (страница 2)
реклама
Система охлаждения
MSI GeForce RTX 2070 Gaming Z
реклама

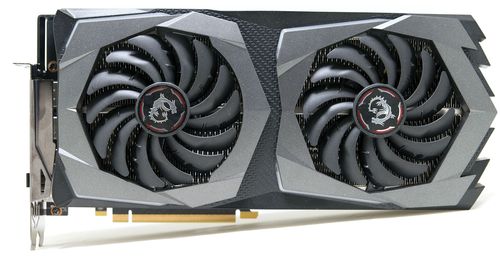

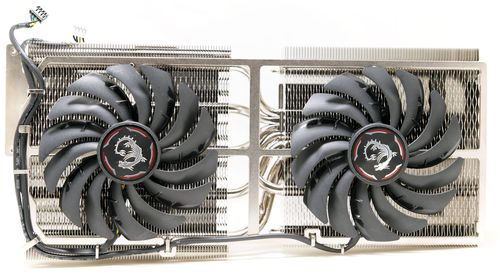

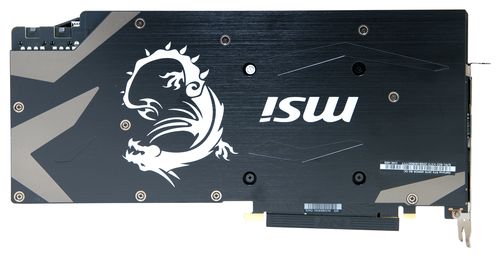

Инженеры MSI используют для активного охлаждения видеокарты пару 96 мм вентиляторов с режимом полной остановки в простое. С обратной стороны установлена декоративная платина.

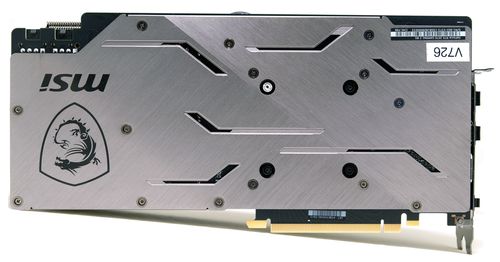

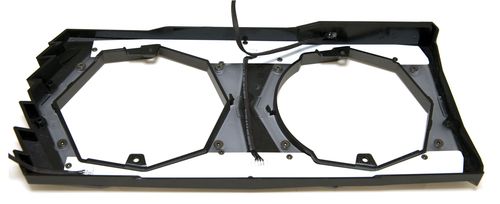

Наконец-то разработчики сделали в ней отверстия для отвода тепла, а то получается, все предыдущие версии тупо ухудшали теплоотвод от печатной платы с обратной стороны. К тому же под памятью, графическим ядром и некоторыми силовыми элементами проложены термопластины.

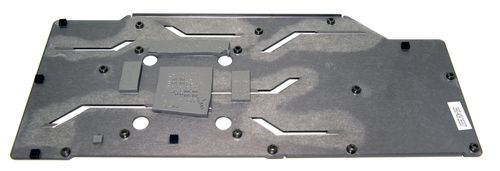

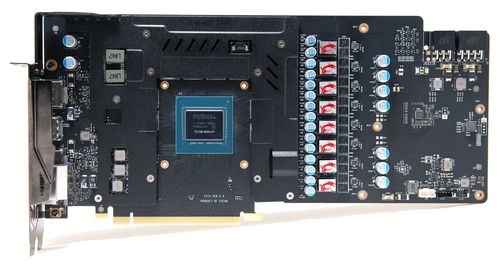

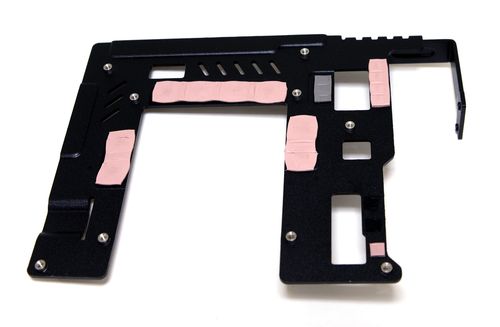

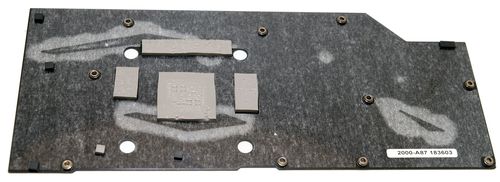

Под радиатором размещена пластина, усиливающая печатную плату, а заодно являющаяся радиатором для микросхем памяти.
Термопрокладки контактируют не только с памятью, но и с ШИМ-контроллерами. А чтобы основной радиатор был зафиксирован, на нем установлены прокладки. Задняя пластина привинчивается к передней во многих точках, что исключает перекос или неравномерное стягивание.
реклама

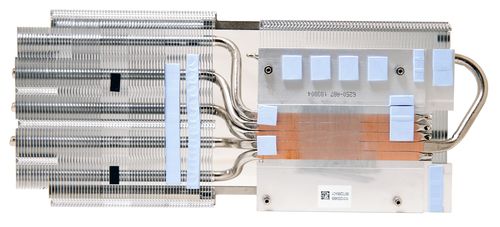

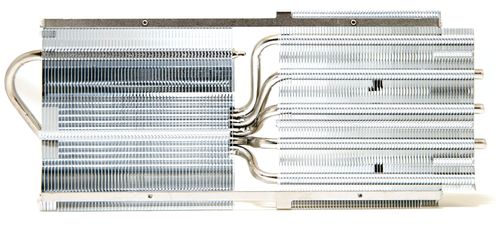

Основной радиатор состоит из шести тепловых трубок и часто стоящих ребер. Он же охлаждает систему питания GPU и несколько вспомогательных цепей.

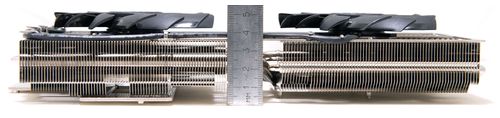

Толщина его очень большая для 200 Вт энергопотребления, поэтому под нагрузкой мы ожидаем увидеть отличные результаты тестов.
Для уменьшения шума и увеличения КПД ребер радиатора их профиль приобрел форму волны. Такое решение неоднократно проявляло себя с лучшей стороны на многих системах охлаждения.

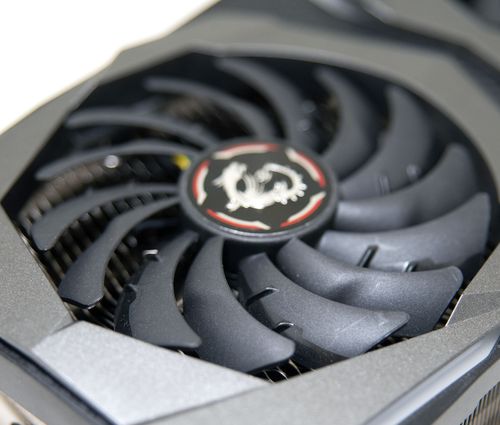

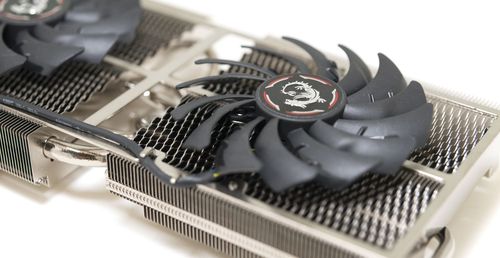

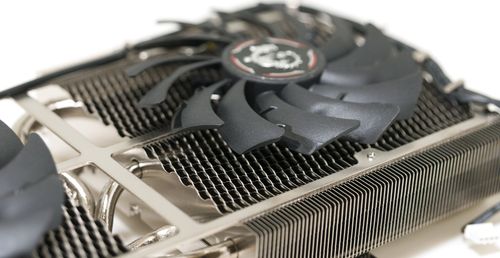

Вторая новинка для MSI – внедрение дополнительных геометрических форм в лопасти вентиляторов. Думаю, многие догадываются, что из курса аэродинамики нам постоянно доносили, что идеальная форма лопастей – это выверенные углы эллипсоидности, но в компании решили опровергнуть это.
Поэтому разработчики рассчитывают на снижение шума и повышение давления, однако на практике посторонние отливы только увеличивают шумность лопастей вентилятора.
реклама

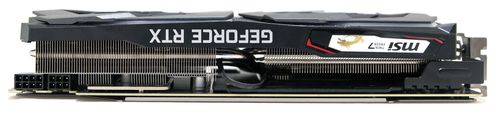

С обратной стороны кожуха, который легко снять, открутив всего четыре винта, для очистки ребер радиатора, расположились два элемента RGB-подсветки с независимой настройкой по каналам.
MSI GeForce RTX 2070 Armor и MSI GeForce RTX 2070 Armor OC
Схожая по конструкции система охлаждения установлена и на обеих младших моделях. Вентиляторы без странных отливов, независимая настройка частоты вращения крыльчатки, защитная пластина – в общем, все то же самое, что мы писали о старшей видеокарте. А детали, скрытые под кожухом, раскроют нам нюансы.
MSI использует для охлаждения пару 96 мм вентиляторов с режимом полной остановки в простое. С обратной стороны установлена декоративная платина.
Под памятью и графическим ядром и некоторыми силовыми элементами проложены термопластины. По периметру стоят резиновые буферы.

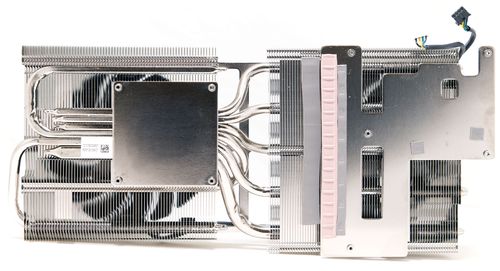

Вспомогательная охлаждающая пластина гораздо больше по размерам. Она не охлаждает память, поскольку для этого есть специальные места на основном радиаторе.
Термопрокладки контактируют с 80% всех установленных цепей питания. И делают основное дело для охлаждения VRM и вспомогательных систем. Поэтому под нагрузкой подсистема VRM на этих моделях нагревается больше, нежели на Gaming Z.
Основной радиатор состоит из пяти тепловых трубок, применяется метод прямого контакта. Он частично охлаждает систему питания, все микросхемы памяти и GPU.
Геометрические размеры его куда меньше, но все же эффективная площадь остается большой. Впрочем, тут вы не найдете изощренных технических решений, так как данные видеокарты стоят на начальной ступени в табели о рангах MSI. Поэтому ребра прямые, вентиляторы простые.

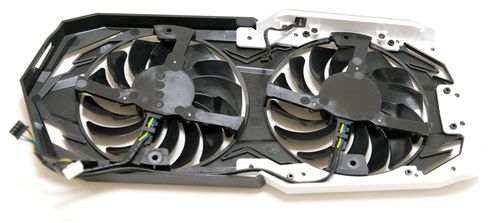

С обратной стороны кожуха, который легко снять, открутив всего четыре винта, для очистки ребер радиатора, расположилась RGB-подсветка и пара вентиляторов с независимой настройкой.

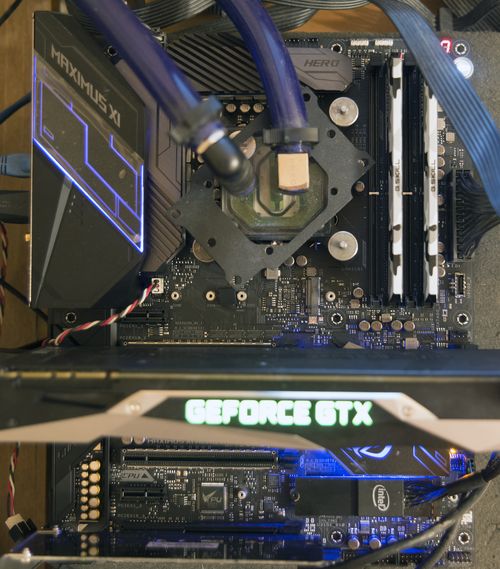

Тестовый стенд
Конфигурация:
- Материнская плата: ASUS ROG Maximus XI Hero (Intel Z390, LGA 1151 v2);
- Процессор: Intel Core i9-9900K @5.0 ГГц;
- Система охлаждения: система водяного охлаждения:
- Phobya G-Changer 240 V.2;
- Scythe Minebea Silent IC 2000 об/мин x2;
- Laing DDC + DDC Tank Reservoir XSPC;
- EK-Supremacy EVO;
- Шланги 15/19;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill Sniper X 3400 CL16, 2 x 8 Гбайт;
- Накопители:
- SSD Intel Optane 905P 480 Гбайт;
- SSD Samsung 960 Evo, 500 Гбайт;
- SSHD Seagate Desktop 4 Тбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт.
Программное обеспечение:
- Операционная система: Microsoft Windows 10 x64.
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 100 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентиляторов достигали своего теоретического максимума, после чего данные заносились в таблицу.
Тест MSI GeForce RTX 2070
Исследование потенциала системы охлаждения

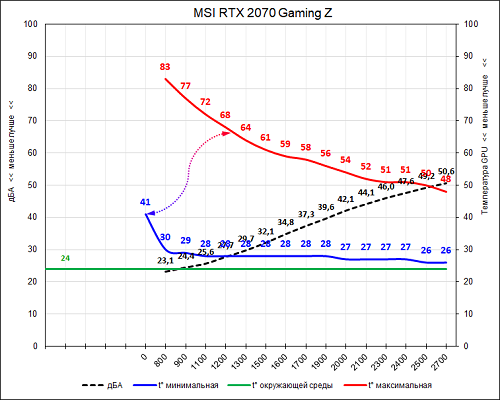

Пояснения к графикам:
- Синяя линия – в режиме простоя;
- Красная линия – максимальная температура;
- Черная линия показывает уровень издаваемого шума при определенных оборотах вентилятора;
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами.
Температуры графического ядра и обороты вентилятора/ов.
MSI GeForce RTX 2070 Gaming Z
Параметр | Режим простоя | Под нагрузкой |
Обороты вентиляторов, об/мин | 0* | Вентилятор 1 – 1150; Вентилятор 2 – 1280 |
Уровень шума, дБА | 0* | 28.3 |
Температура GPU, °C | 41 | 68 |
Температура VRM, °C | 46 | 75 |
*В режиме простоя вентиляторы останавливаются. Во время работы под нагрузкой их обороты отличаются и не синхронизированы; вентилятор, размещенный над графическим процессором, вращается быстрее.

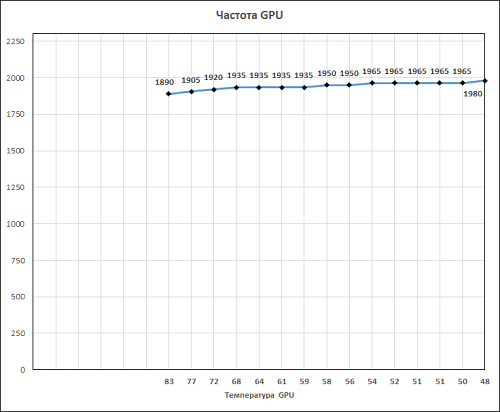

А теперь я вам приоткрою еще одну тайну зависимости Boost частоты от температуры ГП. Под сильной нагрузкой частота с максимальными оборотами вентиляторов поднимается до 1980 МГц, а при температуре более 80С опускается до 1890 МГц.

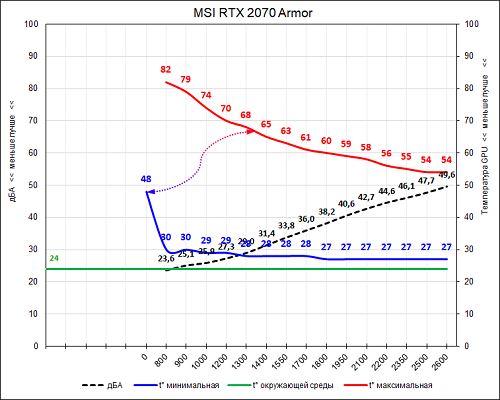

MSI GeForce RTX 2070 Armor
Параметр | Режим простоя | Под нагрузкой |
Обороты вентиляторов, об/мин | 0* | Вентилятор 1/2 – 1350 |
Уровень шума, дБА | 0* | 30.2 |
Температура GPU, °C | 48 | 65 |
Температура VRM, °C | 48 | 80 |
*В режиме простоя вентиляторы останавливаются, а во время работы под нагрузкой их обороты синхронизированы.

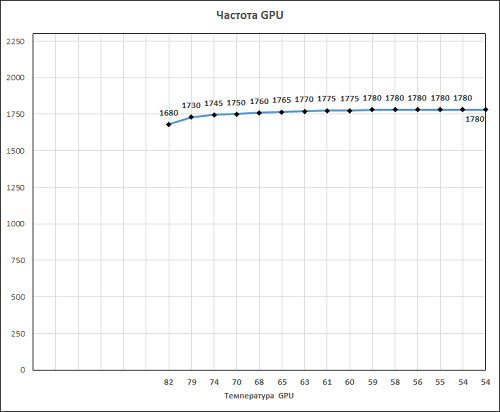

Зависимость Boost частоты от температуры ГП. Под сильной нагрузкой частота с максимальными оборотами вентиляторов поднимается до 1780 МГц, а при температуре более 80С опускается до 1680 МГц.
MSI GeForce RTX 2070 Armor OC
Параметр | Режим простоя | Под нагрузкой |
Обороты вентиляторов, об/мин | 0* | Вентилятор 1/2 – 1350 |
Уровень шума, дБА | 0* | 30.2 |
Температура GPU, °C | 48 | 66 |
Температура VRM, °C | 48 | 81 |
*В режиме простоя вентиляторы останавливаются, а во время работы под нагрузкой их обороты синхронизированы.

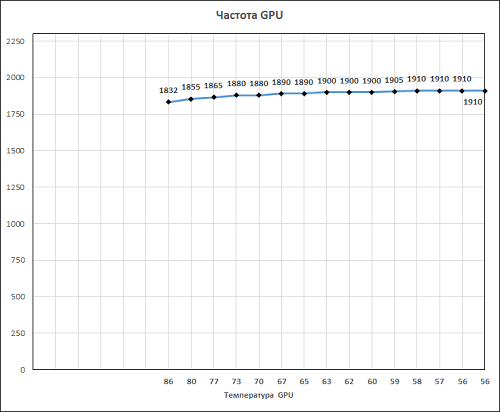

Зависимость Boost частоты от температуры ГП. Под сильной нагрузкой частота с максимальными оборотами вентиляторов поднимается до 1910 МГц, а при температуре более 80 С опускается до 1832 МГц. Таким образом прошив BIOS от OC версии в не OC можно добиться улучшения разгона и немного более высокое пиковое значение энергопотребления в разгоне.
Детальные данные
Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту стабильности 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.

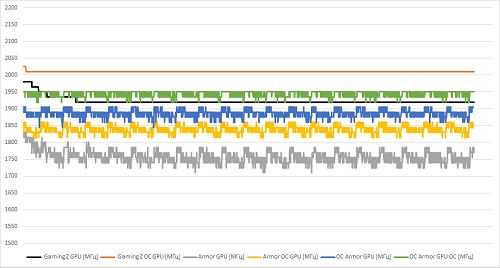

Частота ядра.
MSI RTX 2070 Gaming Z, MSI RTX 2070 Armor и MSI RTX 2070 Armor OC все ведут себя по-разному. Gaming Z относительно стабильно достигает верхней границы и сохраняет частоту на постоянной основе.
MSI RTX 2070 Armor и MSI RTX 2070 Armor OC настроены на четкое соблюдение TDP лимита. Достигая его, снижают частоту, нагрузка меняется – корректируют. В итоге поведение MSI RTX 2070 Armor OC ближе всего к референсной видеокарте Nvidia RTX 2070 FE, а MSI RTX 2070 Armor похожа на базовую видеокарту Nvidia RTX 2070 не FE версии.
Температура GPU.
Вот чем действительно может гордиться MSI – эффективной системой охлаждения на любой из рассматриваемых видеокарт. Во-первых, вентиляторы автоматически отключаться в простое, стартуют плавно. Во-вторых, температура ГП не превышает 70С.

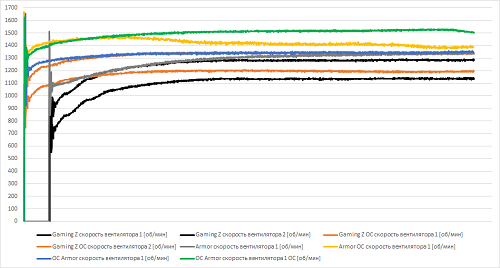

Обороты вентиляторов.
Видно, что на Gaming Z обороты вентиляторов различаются. С чем это связано, сказать сложно. Возможно так и задумывалось самой MSI. Самым шумным режимом оказался режим разгона для всех видеокарт. Но и в нем максимальные обороты не превышают 1550. Это очень хороший показатель. Тем более, что VRM на любой из плат чувствует себя также превосходно. Осталось надеяться, что прогары уйдут в прошлое, потому как количество защит возросло раза в три.
Энергопотребление.
Разгон
В данном разделе целесообразнее будет привести все результаты, полученные при тестировании, в виде табличек.
MSI GeForce RTX 2070 Gaming Z
Параметр | Штатный режим | Разгон |
Заявленные частоты GPU/памяти | 1830 / 1750 МГц | |
Средние частоты GPU/памяти | 1920 / 1750 МГц | 2010 МГц / 2000 МГц |
Среднее напряжение | 1.040 В | 1.040 В |
Минимальное энергопотребление | 181 Вт | 225 Вт |
Среднее энергопотребление | 218 Вт | 240 Вт |
Максимальное энергопотребление | 227 Вт | 253 Вт |
Лимиты энергопотребления | 225 Вт | 250 Вт |
Прежде чем перейти к двум оставшимся моделям, отметим, что реальные частоты их графических процессоров нелинейны, во время тестов они то поднимаются, то опускаются, поэтому разумнее указать еще и эти значения.
MSI GeForce RTX 2070 Armor
Параметр | Штатный режим | Разгон |
Заявленные частоты GPU/памяти | 1620 / 1750 МГц | |
Средние частоты GPU/памяти | 1757 / 1750 МГц | 1839 / 2000 МГц |
Минимальная частота GPU | 1710 МГц | 1815 МГц |
Максимальная частота GPU | 1830 МГц | 1860 МГц |
Среднее напряжение | 1.005 В | 1.030 В |
Минимальное энергопотребление | 162 Вт | 185 Вт |
Среднее энергопотребление | 174 Вт | 193 Вт |
Максимальное энергопотребление | 180 Вт | 202 Вт |
Лимиты энергопотребления | 175 Вт | 200 Вт |
MSI GeForce RTX 2070 Armor OC
Параметр | Штатный режим | Разгон |
Заявленные частоты GPU/памяти | 1740 / 1750 МГц | |
Средние частоты GPU/памяти | 1886 / 1750 МГц | 1944 МГц / 2000 МГц |
Минимальная частота GPU | 1845 МГц | 1920 МГц |
Максимальная частота GPU | 1905 МГц | 1950 МГц |
Среднее напряжение | 1.028 В | 1.044 В |
Минимальное энергопотребление | 156 Вт | 168 Вт |
Среднее энергопотребление | 183 Вт | 201 Вт |
Максимальное энергопотребление | 192 Вт | 209 Вт |
Лимиты энергопотребления | 185 Вт | 210 Вт |
Производительность 3DMark
Настройки:
- Предустановки: Fire Strike Ultra, Fire Strike Extreme, Fire Strike.
Fire Strike Ultra, Fire Strike Extreme, Fire Strike
Графические баллы
Включите JavaScript, чтобы видеть графики
Что касается игровой производительности GeForce RTX 2070, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.
Заключение
Все три графических ускорителя MSI поколения Turing лишены серьезных недостатков по дизайну и системам питания. Главная претензия, но она скорее относится к компании Nvidia, – это заниженные лимиты энергопотребления и соответственно слабый разгон относительно номинальных значений.
И если в случае GeForce RTX 2070 FE объяснить потолок 210 Вт можно единственным установленным разъемом дополнительного питания, то резать потенциал партнерских видеокарт GeForce RTX 2070, дабы те не слишком выделялись на фоне версии эталонного дизайна, не слишком-то хорошо.
MSI GeForce RTX 2070 Gaming Z
Плюсы видеокарты:
- Хорошие системы питания и охлаждения;
- Бесшумность при малых и частичных нагрузках;
- Избыточная мощность питания графического процессора;
- Расширенный до 250 Вт лимит энергопотребления;
- Независимая настройка вентиляторов;
- Установлен GPU с буквой «А»;
- Предохранители на внешних разъемах питания;
- Наличие RGB-подсветки;
- Нативная поддержка MSI Afterburner.
Минусы модели:
- Отсутствие балансировочных систем питания, предусмотренных Nvidia;
- Габариты.
MSI GeForce RTX 2070 Armor
Плюсы видеокарты:
- Хорошие системы питания и охлаждения;
- Бесшумность при малых и частичных нагрузках;
- Избыточная мощность питания графического процессора;
- Независимая настройка вентиляторов;
- Предохранители на внешних разъемах питания;
- Наличие RGB-подсветки;
- Нативная поддержка MSI Afterburner;
- Возможность прошить BIOS от платы-близнеца для улучшения разгона.
Минусы модели:
- Отсутствие балансировочных систем питания, предусмотренных Nvidia;
- Лимит энергопотребления всего 200 Вт;
- Установлен GPU без буквы «А»;
- Габариты.
MSI GeForce RTX 2070 Armor OC
Плюсы видеокарты:
- Хорошие системы питания и охлаждения;
- Бесшумность при малых и частичных нагрузках;
- Избыточная мощность питания графического процессора;
- Типичный для GeForce RTX 2070 FE (210 Вт) лимит энергопотребления;
- Независимая настройка вентиляторов;
- Предохранители на внешних разъемах питания;
- Наличие RGB-подсветки;
- Нативная поддержка MSI Afterburner.
Минусы модели:
- Отсутствие балансировочных систем питания, предусмотренных Nvidia;
- Установлен GPU без буквы «А»;
- Габариты.
Выражаем благодарность:
- Компании Регард за предоставленную на тест видеокарту MSI GeForce RTX 2070 Armor OC;
- Компании MSI за предоставленные на тест видеокарты MSI GeForce RTX 2070 Gaming Z и GeForce RTX 2070 Armor.
- А также лично donnerjack за помощь в подготовке материала.
