Задняя интерфейсная панель
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Выводы для подключения антенн Wi-Fi;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Один HDMI;
- Два USB 3.1 Gen1;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов.
Портов USB 2.0 нет совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
Единственное отличие новой ревизии – убран DVI-D, а вместо него распаян разъем M.2 key E, в который установлен адаптер Wi-Fi (можно снять или заменить самостоятельно на любой иной адаптер). На Gigabyte Z370 Aorus Ultra Gaming 2.0 этот разъем не распаян, на ней есть лишь контактные площадки.
реклама
Слоты расширения
Конфигурация слотов PCI-Express на новой материнской плате осталась совершенно неизменной:
- Первые два PEG (по счету сверху) подключены к процессору и используют его линии PCI-Express 3.0. Если использовать только верхний PEG, то в этом разъеме будут доступны все 16 линий. Если задействовать второй PEG, то первый PEG переключается в режим x8 (второй PEG – всегда в режиме x8), за переключение линий отвечает группа из четырех микросхем-переключателей, только уже не NXP L040838, а ASMedia ASM ASM1480 (разница для конечного потребителя практически нулевая);
- Третий PEG подключен к набору системной логики и работает как PCI-Express 3.0 x4, но при этом при задействовании первого и второго по счету сверху PCI-E x1 он переключается в режим x1;
- Три PCI-Express x1 3.0.

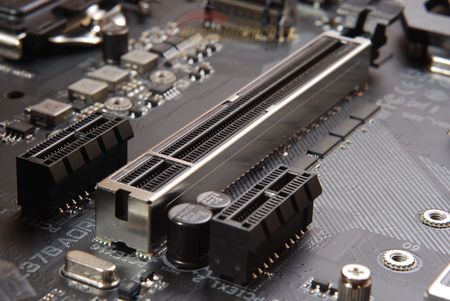

Первый и второй слоты PEG, а также оба M.2 оснащены металлическими кожухами, которые отличились собственными точками крепления к плате.
Третий PEG обходится без кожуха, но и у него предусмотрены дополнительные металлические вставки, усиливающие конструкцию.
реклама
Усиление конструкции слотов PEG будет нелишним при установке видеокарт с массивной системой охлаждения.
Два установленных на плате посадочных места M.2 рассчитаны на устройства типоразмеров 2242, 2260 и 2280.
В них помимо прочего будут работать PCIe SSD NVMe/AHCI. С SATA SSD несколько сложнее: такие модели будут работать только в нижнем M.2 и в этом случае отключается разъем SATA3_0.
Аппаратная составляющая BIOS, средства диагностики и управления
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики. Именно микросхемы – во множественном числе: Gigabyte не отказывается от фирменной технологии Gigabyte DualBIOS, и микросхем две.
Но вместо MXIC 25U128 здесь распаяны Winbond 25Q128 – еще одна неважная для пользователя замена. Технология Gigabyte DualBIOS обеспечивает защиту работоспособности платы в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS. Но должен сохраниться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами пользователем самостоятельно не предусмотрено, нет и светоиндикации активной на данный момент микросхемы.
На нижнем правом углу платы распаяна группа из четырех светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе они полностью погашены).
Никаких отличий от исходной платы нет и здесь.
Возможности BIOS Setup
Модель | Gigabyte Z370 Aorus Ultra Gaming WiFi |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | F3 за 10 апреля 2018 года |
BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
Оперативная память, МГц | Поддержка XMP; Множители для DDR4 от 800 до 8300 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 / 3866 / 3900 / 4000 / 4100 / 4133 / 4200; Тайминги задаются как единообразно, так и по каналам раздельно |
Множитель процессора CPU Core |
От 8 до 127 с шагом 1 |
Напряжение CPU Core | – положительной или отрицательной надбавкой с шагом 0.005 В до 0.300 В – фиксированное значение от 0.60000 до 1.80000 В с шагом 0.005 В |
Напряжение интегрированного графического ядра CPU (VAXG) | – фиксированное значение от 0.60000 до 1.50000 В с шагом 0.005 В |
Напряжение CPU VCCIO | – фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
Напряжение CPU VCCSA | – фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
Компенсация просадок напряжения CPU Internal AC/DC (LoadLine Calibration) | Auto, Extreme, Turbo, Perfomance, Power Saving |
Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Standard, High, Turbo |
Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Auto, Standard, High |
Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.010 В |
Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, Ring PLL Overvoltage, GT PLL Overvoltage, SA PLL Overvoltage, MC PLL Overvoltage |
Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32; Профили настроек BIOS: USB и SATA с FAT16/32; Файловая система NTFS не поддерживается |
Secure Boot | По умолчанию отключено |
Setup BIOS
«Заводская» версия BIOS – F1. Произведено обновление до F3 (наиболее новой версии из официально доступных на момент тестирования).
реклама
Тестовый стенд
Тестирование Gigabyte Z370 Aorus Ultra Gaming WiFi проводилось в составе следующей конфигурации:
- Процессор: Intel Core i5-8600K, штатный термоинтерфейс под теплораспределительной крышкой заменен на «жидкий металл» Thermal Grizzly Conductonaut («скальпирование процессора»);
- Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 (17-18-18-38 1.35 В; Samsung B-die; одноранговая; F4-3600C17D-16GTZ);
- Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт;
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопитель: Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя».
Точность установки напряжений
В качестве аппаратных средств замера использовались мультиметры Mastech MY-64 и Pecahta DT9205A. Для начала проверим точность установки напряжений на Intel Core i5-8600K на частоте 4.8 ГГц при напряжении VCore, установленном равным 1.40 В, и заодно оценим работу LoadLine Calibration (в BIOS присутствует выбор из трех режимов, а также автоматическая регулировка материнской платой). Оперативная память работает на частоте 3200 МГц с таймингами 16-16-16.
Замеры напряжений осуществляются мультиметром, в качестве точек замера напряжения CPU Core Voltage брались выводы с тыльной стороны печатной платы под процессорным разъемом. Напряжение памяти – с выводов слотов DRAM на тыльной стороне платы.
Напряжение CPU Core Voltage (VCore)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – Vcore.
|
|
|
||
Установлено 1.40 В |
|
|
|
|
Auto |
|
|
|
|
Standard |
|
|
|
|
High |
|
|
|
|
Turbo |
|
|
|
|
Точность установки напряжения на нашем экземпляре в автоматическом режиме не выдерживает никакой критики. Только вручную. Даже у исходной Gigabyte Z370 Aorus Ultra Gaming с этим дело обстояло лучше.
Напряжение CPU VCCIO
Программный мониторинг данного напряжения недоступен.
|
|
|
0.900 |
|
|
1.000 |
|
|
1.100 |
|
|
1.150 |
|
|
Зато точность хорошая.
Напряжение CPU VCCSA
Доступен программный мониторинг данного напряжения. В HWiNFO64 – VCCSA.
|
|
|
||
|
|
|
|
|
1.050 |
|
|
|
|
1.100 |
|
|
|
|
1.150 |
|
|
|
|
1.200 |
|
|
|
|
Точность хорошая.
Напряжение оперативной памяти (DRAM Voltage)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – DDR.
|
|
|
||
|
|
|
|
|
1.200 |
|
|
|
|
1.250 |
|
|
|
|
1.300 |
|
|
|
|
1.350 |
|
|
|
|
1.400 |
|
|
|
|
Точность очень хорошая.
Разгон и температурный режим
В штатном режиме под LinX тыльная сторона Gigabyte Z370 Aorus Ultra Gaming WiFi под цепями питания процессора прогрелась примерно до 67°C, а под Blender (2.79 x64; свободно доступная на сайте проекта демо-сцена Barcelona Pavilion) – до 53°C.
При этом процессор в обоих случаях работал на частоте около 4100 МГц.
Неплохой температурный режим для тестовых условий: установлена СЖО и отсутствует какая-либо циркуляция воздуха в околосокетном пространстве материнской платы.
Займемся разгоном. Тут пользователям стоит быть аккуратными – традиционно для этой и более ранних платформ Intel (проблема глобальная и наблюдается у всех производителей материнских плат) при подъеме частоты оперативной памяти до 3600 МГц и выше напряжения VCCSA и VCCIO уходят в полный разнос: напряжение VCCSA поднимается до 1.29 В, а VCCIO – до 1.24 В.

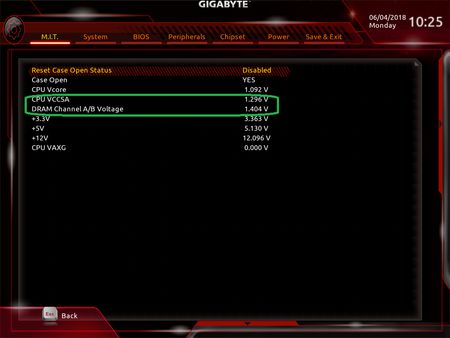

Так запросто можно убить процессор. А ведь и на оперативной памяти при активации XMP-профиля (у тестового комплекта это 3600 МГц) оказывается 1.4 В при том, что в XMP прописано 1.35 В.
Если при штатном режиме обдув цепей питания процессора не требовался, то при разгоне старших процессоров LGA 1151 и экспериментах с «тяжелым» программным обеспечением с инструкциями AVX он желателен: температура добралась до приблизительно 108 градусов Цельсия.
Но это не 120°C с лишним, как было на Gigabyte Z370 Aorus Ultra Gaming – налицо заметное улучшение. И если не играться с LinX AVX, то можно обойтись без обдува. В данном случае из-за того, что модель Gigabyte тестировалась в различных стресс-тестах, обдув был установлен.
Разгон порадовал:
Частота 5200 МГц одновременно по всем ядрам тестового Intel Core i5-8600K и 3866 МГц с таймингами 16-16-16. Это не тот образец, что участвовал в обзоре оригинальной Gigabyte Z370 Aorus Ultra Gaming, поэтому сравнивать разгонный потенциал напрямую сложно, но если там были вопросы к качеству теплоотвода, то разгон памяти ограничивался самой материнской платой. Потенциал тестового процессора раскрыт практически полностью, а ведь он дополнительно «скальпирован» и просто сам по себе лучше.
Заключение
Новая ревизия материнской платы визуально содержит минимум отличий, но, тем не менее, она определенно лучше: тут и меньший нагрев цепей питания CPU, и лучший разгон как процессора, так и оперативной памяти. Пропал разъем DVI-D, но, во-первых, эта проблема решаема копеечным переходником HDMI>>DVI-D, во-вторых, процент пользователей, заинтересованных во встройке, в данной категории плат не так велик.
Если говорить о разгоне, то Gigabyte Z370 Aorus Ultra Gaming WiFi стоит недешево по сравнению с конкурентами, предлагающими разгон не хуже. Но здесь стоит отметить, что новая модель позиционируется производителем как элемент ПК с «высокой декоративной ориентированностью», не просто же так она столь богата на декоративную подсветку – и встроенную, и подключаемую.
Есть вариант и дешевле – Z370 Aorus Ultra Gaming 2.0. У нее нет Wi-Fi, но ее ценник ниже: в московской рознице встречаются предложения за 11.5-12.5 тысяч рублей, что меньше, чем цена исходной Z370 Aorus Ultra Gaming «1.0» на момент начала продаж. Еще более доступный вариант с таким же питанием процессора – Gigabyte Z370 UD3H. Но эту модель, во-первых, покромсали совсем сильно, во-вторых, она не предполагается к официальным поставкам в РФ.
Gigabyte Z370 Aorus Ultra Gaming WiFi можно рекомендовать в первую очередь пользователям, ориентированным на эффектный внешний вид системы. Нет, простых оверклокеров она не разочарует, но экономным и безразличным к украшениям, а также ценящим каждый рубль, удастся присмотреть платы интереснее.
