Обзор корпуса Aerocool Cylon: RGB-подсветка в бюджетном сегменте (страница 2)

Внутреннее строение

Несмотря на бюджетное позиционирование, корпус предлагает двухсекционный дизайн, который обычно смотрится выигрышно из-за аккуратно спрятанных кабелей.

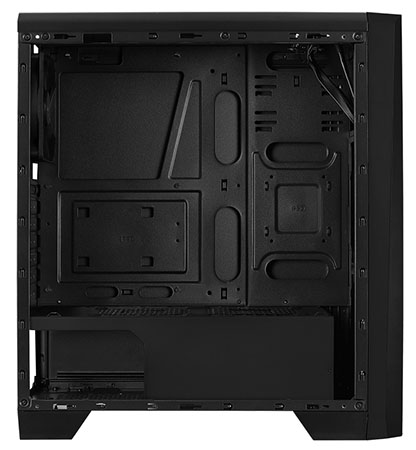

Над секцией блока питания расположен отсек материнской платы. Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны системной платы). В передней части находится посадочное место под накопитель формата 2.5".

Система организации кабелей состоит из восьми отверстий в поддоне, которые на первый взгляд размещены именно там, где нужно. В принципе, такое решение в корпусах Aerocool нас обычно не разочаровывало. Единственное – заглушки слотов расширения придется выламывать, но это уже традиция для бюджетных моделей системных блоков.

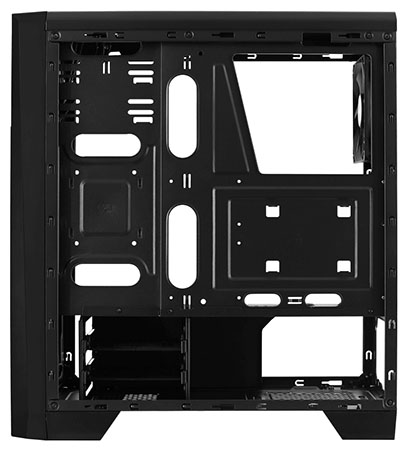

Обратная сторона корпуса в открытом состоянии:

Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.

В нижнем отсеке находится корзина на два жестких диска формата 3.5". С обратной стороны под отверстием для упорной крестовины присутствует посадочное место для установки твердотельных накопителей или HDD формата 2.5". Оно не снабжено салазками, диск просто прикручивается к поддону. Таким образом дисковая система Aerocool Cylon может включать два накопителя 2.5" и два диска 3.5".

Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В корпусе Aerocool Cylon собиралась следующая система:

• Материнская плата: ASUS P5PL2-E;
• Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
• Охлаждение CPU: Scythe Ninja 4;
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 2 x 2 Гбайт Samsung PC2-5300;

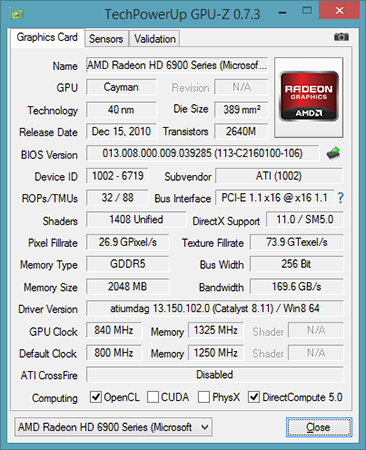

• Видеокарта: HIS (reference) 2 Гбайт ATI Radeon HD 6950;
• Дисковая подсистема:
• HDD Seagate 250 Гбайт;
• SDD Kingston 120 Гбайт;
• Блок питания: Thermaltake TR2 600 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Согласно спецификациям производителя, корпус может вместить достаточно габаритные комплектующие: видеокарту длиной до 346 мм (или 371 мм при отсутствии передних вентиляторов) и процессорный кулер высотой до 155 мм. Разве что максимальная длина блока питания ограничена 180 мм.

Системная плата в Aerocool Cylon устанавливается на стандартные шестимиллиметровые стойки, которые заранее установлены по спецификации ATX. Далее монтируем жесткие диски:

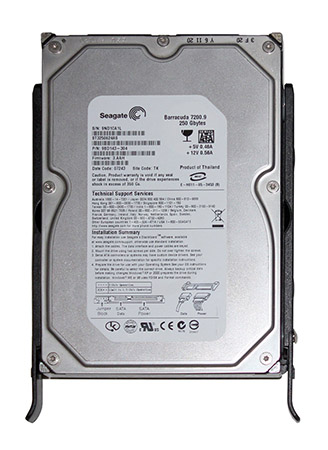

Салазки для накопителей 3.5" типичны для корпусов Aerocool – они раздвигаются посередине, затем сдвигаются и фиксируют диск. В корзину салазки задвигаются без каких-либо проблем. Аналогичное решение для твердотельных накопителей не предусмотрено, они крепятся на поддон винтиками.

Рассматриваемый корпус не позволяет установить привод оптических дисков или другое устройство 5.25" (например, контроллер вентиляторов), но, на мой взгляд, в век цифровой дистрибуции наличие привода оптических дисков уже не так актуально, поэтому к недостаткам это не отнесешь.

Ну а блок питания устанавливается самым обычным образом. На очереди платы расширения, заглушки для которых предварительно необходимо выломать. Места крепления плат закрываются декоративной металлической пластиной, фиксируемой двумя винтами.

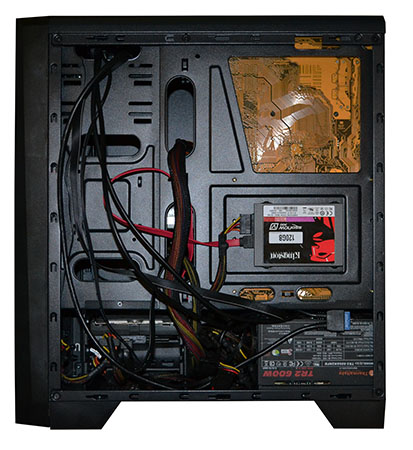

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Все кабели удобно прокладываются через отверстия в поддоне. Единственным недостатком стала невозможность проложить за поддоном кабель дополнительного питания 12В к материнской плате, но это по большей части проблема тестового блока питания.

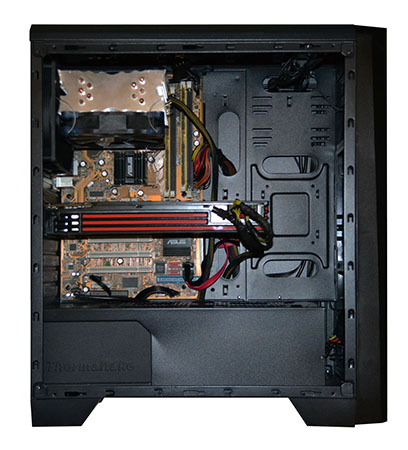

Лицевая сторона Aerocool Cylon в плане укладки кабелей выглядит весьма достойно:

В целом качество изготовления корпуса находится на высоком уровне, если убрать за скобки тонкий металл, который использовал производитель.

На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

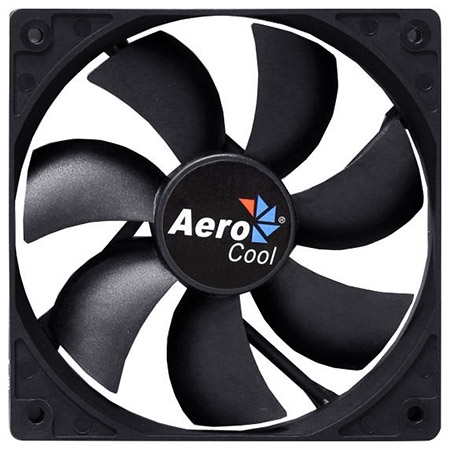

В штатной поставке система охлаждения Aerocool Cylon включает один фирменный вентилятор Aerocool, который расположен в задней части за процессорным разъемом и удаляет нагретый воздух из корпуса. Он выполнен из черного пластика, его диаметр 120 мм.

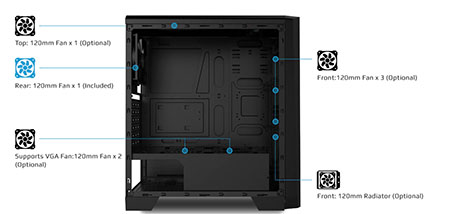

Кроме того, производитель предусмотрел возможность расширения СО. В передней части можно установить три 120 мм или два 140 мм вентилятора, либо 120 мм радиатор.

Еще один 120 мм вентилятор можно установить на верхней грани. А на отсеке блока питания сверху есть место для двух вертушек 120 мм для охлаждения видеокарты.

Таким образом, в систему воздушного охлаждения новинки Aerocool может входить до семи вентиляторов.

Инструментарий

Для наглядности используемые при тестировании Aerocool Cylon программы объединены в таблицу.

Методика тестирования

Уровень шума и эффективность системы охлаждения Aerocool Cylon оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

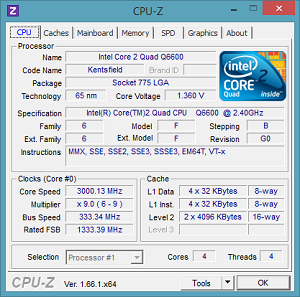

Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

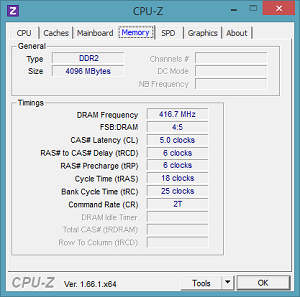

Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.

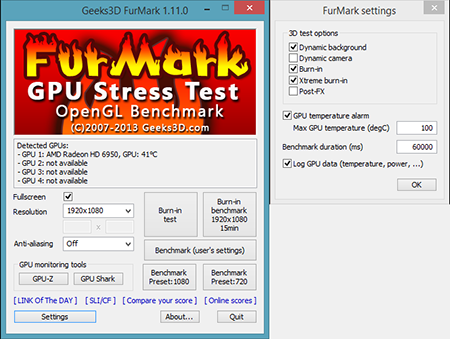

Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:

Фиксация показателей температур GPU и скорости вращения турбины СО проводилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.

Шум

Для проверки акустических параметров система в Aerocool Cylon и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.

Новинка Aerocool в данном тесте лишь незначительно уступает открытому стенду. На расстоянии в один метр уровень шума составляет 35 дБ, что вполне комфортно.

Охлаждение

На этом этапе были получены следующие результаты.

Здесь Aerocool Cylon выступает уже не так хорошо, что простительно с учетом только одного вентилятора в штатной поставке. Однако СО корпуса можно расширить, благо производитель предусмотрел места для семи вертушек, и если цель заключается в сборке производительной системы, стоит добавить в бюджет несколько моделей 120 мм.

Заключение

Несмотря на бюджетное происхождение, Aerocool Cylon получил двухсекционный дизайн, RGB-подсветку, которая может работать в тринадцати различных режимах, и систему организации кабелей. Все, как в дорогих современных моделях. И при этом в нем можно собрать как производительную игровую конфигурацию, так и тихую систему. По сути, придраться к корпусу, предлагаемому за такие деньги, сложно.

А теперь о цене. На российском рынке новинку можно встретить по рекомендованной производителем стоимости – 2 300 рублей. Это не так много, и при ограниченном бюджете Aerocool Cylon вполне заслуживает внимания. Особенно с учетом всех фишек.

Плюсы Aerocool Cylon:

• Двухсекционный дизайн;
• Съемные пылевые фильтры;
• Три порта USB на верхней панели;
• Хорошая расширяемость системы охлаждения;
• Система организации кабелей;
• Наличие кардридера;
• Низкая цена.

Минусы корпуса:

• Только один вентилятор в комплекте поставки;
• Тонкий металл.

Выражаем благодарность:

• Компании AeroCool за предоставленный на тестирование корпус Aerocool Cylon.

Технические характеристики Aerocool Cylon
