Тестовый стенд
Тестирование видеокарты MSI GeForce GTX 1070 Ti Armor проходило в составе следующей конфигурации:
- Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
- Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайта, четырехканальный режим);
- Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
- Блок питания: Corsair RM850x, 850 Ватт;
- Корпус: Phanteks Evolv ATX Black;
- Монитор: ASUS MG279Q, разрешение: 2560 x 1440.
Программное обеспечение
- Операционная система: Windows 10 x64;
- Драйвер видеокарты: Nvidia ForceWare 388.59;
- Вспомогательные утилиты:
- GPU-Z v. 2.8.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.4.0;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Стандартные частоты и разгон

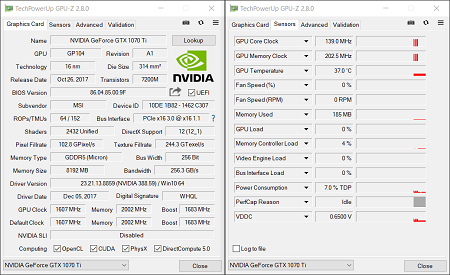

Тактовые частоты модели MSI GeForce GTX 1070 Ti Armor – 1607 МГц по ядру и 2002 МГц по памяти, что соответствует референсной версии.
Система охлаждения Armor 2X до 58°C остается полностью бесшумной благодаря технологии ZeroFrozr. В таком режиме работы были получены следующие результаты:
- 37°C и 0 об/мин при работе с документами MS Office;
- 40°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

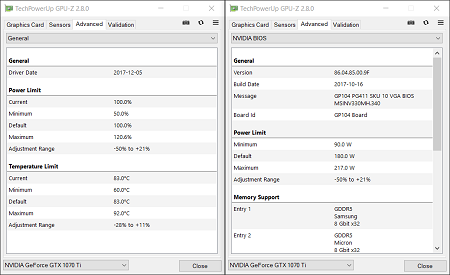

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1070 Ti Armor. Показатель ее уровня TDP равен 180 Вт.
Версия Armor в плане функциональности идентична версии MSI Gaming, но уступает ей в эффективности системы охлаждения, что отлично продемонстрировано в тесте.
Сравним обе модели. Первыми приведем показатели старшей видеокарты, а вторыми – результаты бело-черного варианта:

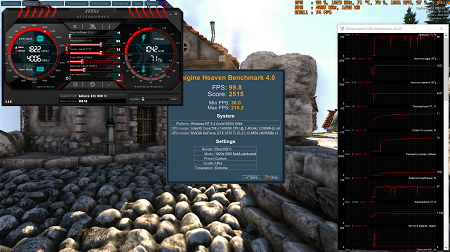

- 1823-1873 МГц, t_GPU = 67°C, t_VRM = 80°C, fans = 1200 об/мин;
- 1823-1886 МГц, t_GPU = 71°C, t_VRM = 91°C, fans = 1600 об/мин.
Мы уже знаем, что система охлаждения героя обзора лишена двух тепловых трубок и получила упрощенный радиатор подсистемы питания. Разница компенсируется повышением оборотов вентиляторов, но в рамках дозволенного: уровень шума комфортный.
На полных оборотах конструктивные особенности СО очень заметны. Если графический процессор удается охладить только на 5 градусов, то продуть плотное оребрение и «достучаться» до пластины VRM здесь легче: разница достигает 13-14°C. Единственное – об акустическом комфорте стоит забыть.
Без повышения скорости вращения крыльчатки до 1800 об/мин разгон, как у одноклассников, невозможен. Да и удержать высокие частоты в таком режиме сложно.

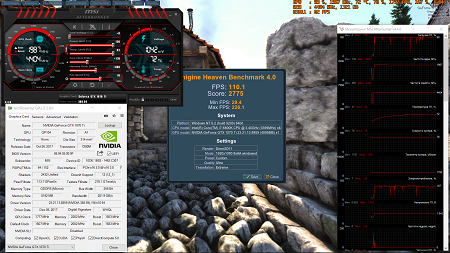

В итоге мне удалось добиться лишь +170/800 МГц.
