В системе охлаждения используется сразу шесть тепловых трубок, две из которых – увеличенного до 10 мм диаметра (технология SuperPipe).

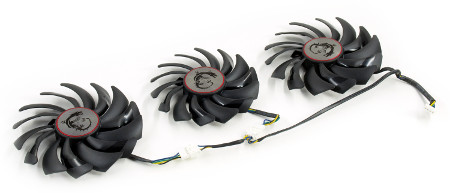

«Три карлсона» отвечают за активное охлаждение видеокарты MSI GeForce GTX 1080 Ti Gaming X Trio.
Установлено две модели производства Power Logic – PLD10010B12HH и PLD09210B12HH, широко применяемые многими компаниями. Скорость вращения крыльчаток регулируется в диапазоне 0-2600 об/мин.
реклама

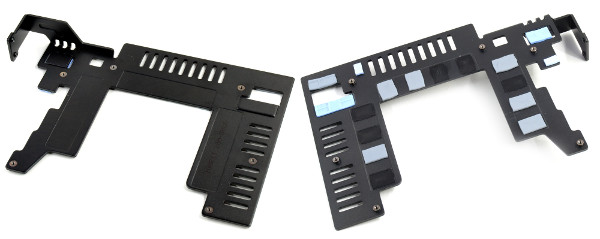

Пластина, предназначенная для охлаждения видеопамяти, накрывает и сами микросхемы, и две фазы питания vMem.

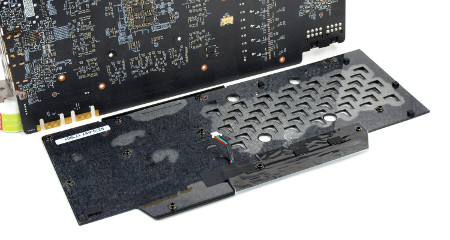

Масса видеокарты достигает 1.48 кг, и для ее защиты от механических повреждений применяется опорная пластина. Что касается замечаний, то хотелось бы видеть термопрокладки в области VRM для отвода тепла от печатной платы.
Если вы считаете, что конструкция недостаточно устойчива, можно установить ребро жесткости из комплекта аксессуаров.
Печатная плата

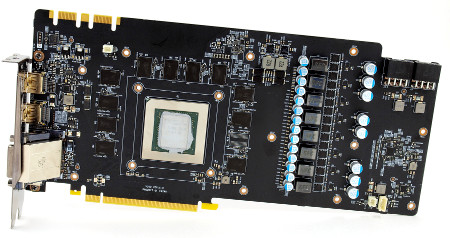

Видеокарта MSI GeForce GTX 1080 Ti Gaming X Trio построена на оригинальной печатной плате черного цвета, которая практически идентична примененной в MSI GeForce GTX 1080 Ti Gaming X 11G.
реклама

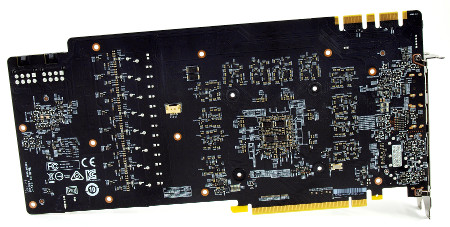

Но при внимательном сравнении можно отметить небольшие доработки: несколько иные монтажные отверстия в области микросхем памяти, коннекторы подсветки, фазы питания (кроме vGPU). Изменился и индекс на печатной плате V360 (с версии 2.0 на 6.0).
На обеих моделях используется качественная элементная база Military Class 4, в которую входят твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Сердцем героя обзора стал графический процессор GP102-350-K1-A1, произведенный по 16 нм техпроцессу на 36-й неделе 2017 года. Он включает 3584 шейдера, 88 блоков растеризации и 224 текстурных блока.

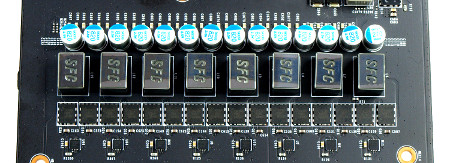

Общая формула подсистемы питания насчитывает десять фаз: восемь фаз отведены на графический процессор, две – на видеопамять.

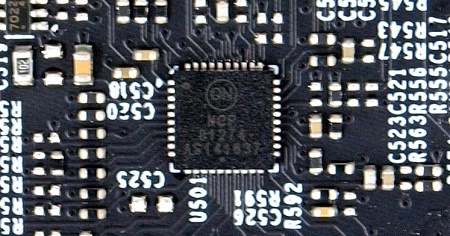

В качестве ШИМ-контроллера использована микросхема NCP 81274 производства ON Semiconductor. Согласно спецификациям, она получила «умную» регулировку напряжения и поддержку интерфейса I2C.

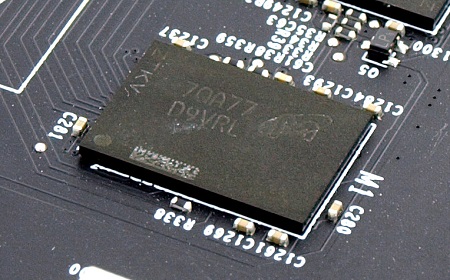

Видеокарта оснащается одиннадцатью гигабайтами видеопамяти, которые набраны одиннадцатью микросхемами производства Micron с маркировкой 7QA77 D9VRL.
Тактовая частота памяти составляет 1376 МГц, эффективная частота – 11 008 МГц.
