Печатная плата

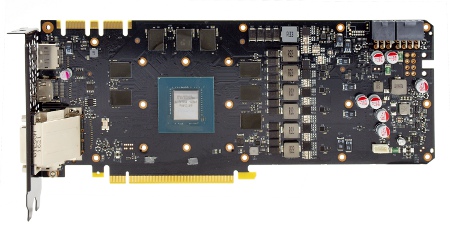

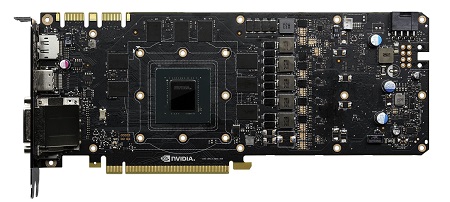

Inno3D iChill GeForce GTX 1080 X3 построена на измененной референсной печатной плате черного цвета. Компания Inno3D является одним из ближайших партнеров Nvidia, и видеть эталонную PCB стало привычным делом, однако данная модель выбивается из общего числа. Инженеры переработали головную часть платы.

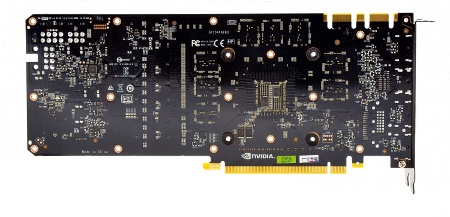

Но на обратной стороне печатной платы мы все же можем видеть надпись и логотип Nvidia, а это значит, что модель Inno3D основана на одной из модификаций эталонной PCB, которая была заранее согласована.
реклама
В остальном изменения минимальны.

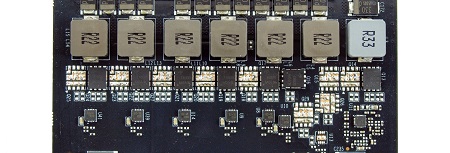

Были распаяны все фазы, и теперь подсистема питания построена по схеме «6+1», где шесть фаз отводится на графический процессор и одна – на видеопамять.

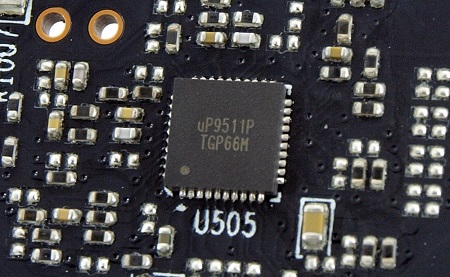

В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся в линейке GeForce GTX 10x0.

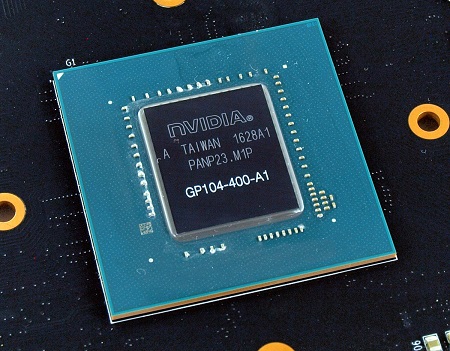

Сердцем героя обзора стал графический процессор GP104-400-A1, произведенный по 16 нм техпроцессу на 28-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
реклама

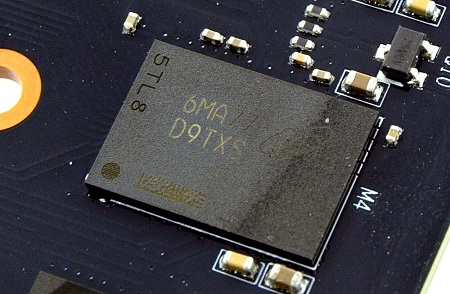

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6PA77 D9TXS.
Тактовая частота микросхем памяти составляет 1301 МГц (эффективная частота – 10408 МГц).
Тестовый стенд
Тестирование видеокарты Inno3D iChill GeForce GTX 1080 X3 проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare 375.70;
- Вспомогательные утилиты:
- GPU-Z v. 1.12.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.3.0;
- MSI Kombustor 3.5.2.1.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
