Система охлаждения
Конструкция системы охлаждения Inno3D iChill GeForce GTX 1080 X3 может удивить приятными особенностями, но для начала ее надо разобрать. Для этого открутим четыре подпружиненных винтика по периметру графического процессора и два по краям подсистемы питания. Для удобства разработчики соединили все провода под кожухом между вентиляторами и подсветкой и наделили коннектор достаточной длиной, поэтому при демонтаже он не мешает.

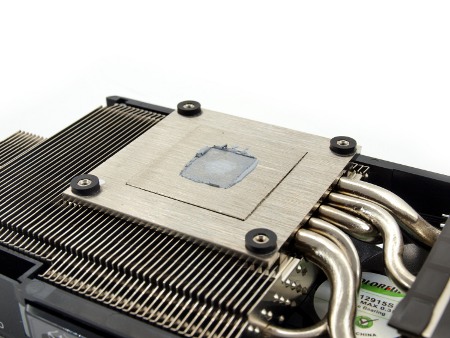

С GPU контактирует основание, обработанное фрезой. Ощущается грубая поверхность, обработка на низком уровне.
реклама

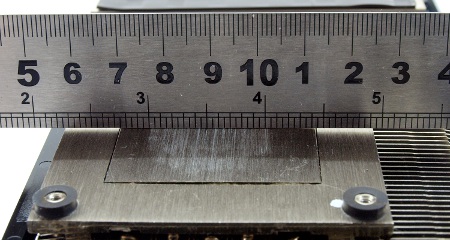

Качество основания было проверено металлической линейкой. Фотография отлично передает следы фрезы, в которые забилась термопаста. Из положительных моментов отметим отсутствие горбов и выпуклостей.

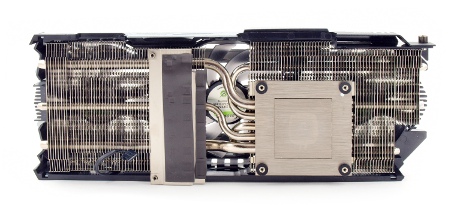

Охладитель представляет собой двухсекционный радиатор, набранный алюминиевыми никелированными пластинами общим количеством 123 штуки: было бы полным ужасом пересчитывать их вручную, благо точная цифра приводится на официальном портале.
Ребра пронизывают пять тепловых трубок, две крайние диаметром 8 мм и три центральных – 6 мм. Все соединения тщательно пропаяны.
У инженеров есть всего несколько способов охлаждения силовых транзисторов подсистемы питания – это напаянная пластина на основном радиаторе, отдельный теплорассеиватель или воздушные потоки, нагнетаемые вентиляторами. Разработчики Inno3D избрали первый способ, но существенно его доработав.
Для этого они разместили на этом участке пластину толщиной аж 5 мм, которая обладает высокой эффективностью. Последнее подтверждают замеры температуры зоны VRM.
реклама
Двухсекционный радиатор набран множеством ребер, которые получили выбитое наименование СО «HerculeZ» и выемки. Многие разработчики называют их по-разному, сама компания не приводит никакой информации.

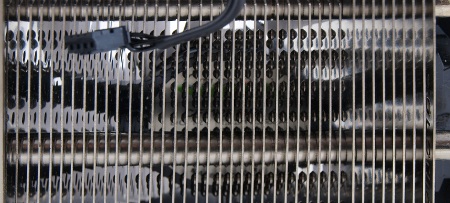

Их основная задача – повысить площадь соприкосновения воздушных потоков, которые нагнетаются вентиляторами, и пластин. Фотография под прямым углом к ребрам наглядно демонстрирует этот фактор.

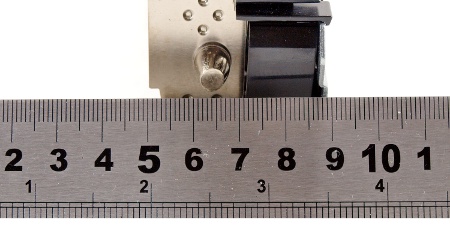

На производительность и эффективность любой системы охлаждения влияет и высота пластин. Здесь она достигает впечатляющих 22 мм, рекордных на фоне остальных кулеров.
Но на первом месте идет Palit GeForce GTX 1080 GameRock (и вся плеяда модификаций на основе данной СО): в ее случае высота составляет 28 мм. Однако последняя модель занимает три слота расширения, а версия Inno3D – два с половиной.
Множественные попытки демонтировать переплетение пластикового и алюминиевого кожухов завершились неудачей после того, как в нескольких сложных участках крепления были отмечены следы клея. Портить внешний вид ради одного снимка радиатора бессмысленно, поэтому полностью извлечь вентиляторы не удалось.

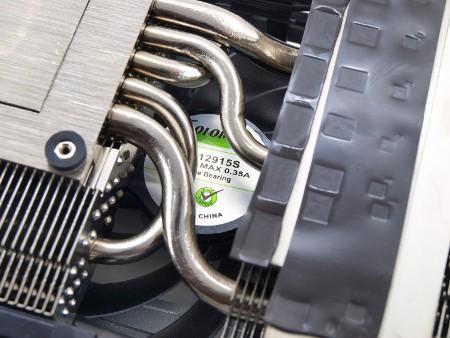

Система охлаждения HerculeZ построена с использованием трех вентиляторов диаметром 90 мм, диаметр крыльчатки – 86 мм. Перед нами модель CF-12915S Colorful. Ее характеристики 12 В и 0.35 А.
Скорость вращения крыльчатки составляет 0-1550 об/мин, вертушки остаются очень тихими до 1200 об/мин и тихими – до 1550 об/мин.
Если обратиться к цепочке горячих элементов, то на третьем месте стоит ряд микросхем видеопамяти, о них тоже не забыли.
реклама

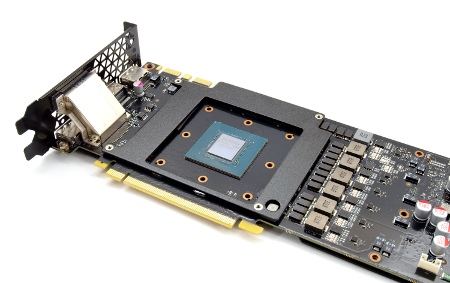

Для микросхем отведена отдельная пластина с черными термопрокладками. Только, как бывает при массовом производстве, винты были перезатянуты, и ее выгнуло. По этой причине центральные микросхемы не получают должного контакта, что демонстрирует фотография.
Последним элементом в большинстве случаев снимается «бэкплейт». Он позирует на общем фоне с печатной платой и последней коробочкой термопасты Gelid GC-Extreme .
Единственное замечание и последующее, вытекающее из него пожелание к разработчикам – чтобы опорная пластина отводила тепло от горячих участков печатной платы посредством термопрокладок. В данном случае подобного не наблюдается, а жаль: это позволяет отыграть еще несколько градусов Цельсия.
