Обзор и тестирование видеокарты EVGA GeForce GTX 1060 SC Gaming (страница 3)

Тестовый стенд

Тестирование видеокарты EVGA GeForce GTX 1060 SC Gaming проходило в составе следующей конфигурации:

• Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
• Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: ETG Premium 1200W, 1200 Ватт;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).

Программное обеспечение

• Операционная система: Windows 7 x64 SP1 Ultimate;
• Драйвер видеокарты: Nvidia WHQL ForceWare 372.70;
• Вспомогательные утилиты:
• GPU-Z v. 1.10.0;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.3.0 Beta 14;
• MSI Kombustor 3.5.2.1.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 14.

Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.

Стандартные частоты и разгон

С моей точки зрения маленькие видеокарты тоже имеют право на заводской разгон . Видимо, аналогично считают и разработчики EVGA, которые повысили частоту ядра своей модели с 1506 МГц до 1607 МГц при напряжении 1.05 В, в режиме Boost – с 1709 МГц до 1835 МГц. Видеопамять функционирует при эталонных 2002 МГц.

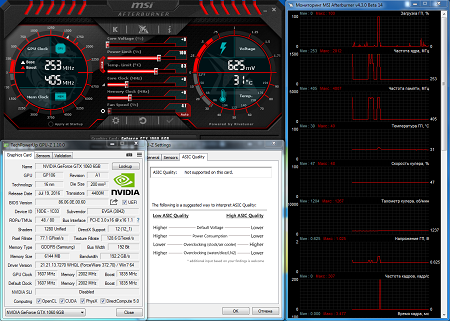

Возможно, некоторые читатели могли забыть, что ранее графические ускорители не останавливали вентиляторы в простое. Но герой обзора способен напомнить об этом. Система охлаждения работает при минимально возможных 47%, что на практике соответствует 1200 об/мин, и делает это достаточно тихо. Температура GPU в среднем держится на отметке 30-32°C при повседневной офисной работе.

Методика тестирования в скором времени будет изменена, а пока оно проводится с помощью бенчмарка Heaven Benchmark 4.0, который обеспечивает высокую нагрузку.

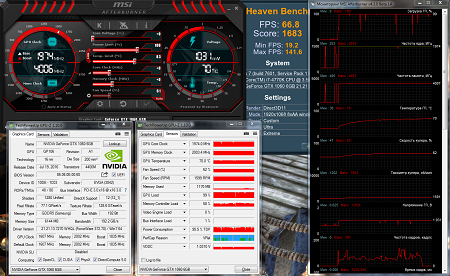

С течением времени частота графического процессора снижается с 2012 МГц до 1974 МГц, что, согласитесь, все равно неплохо по сравнению с другими моделями. Система охлаждения EVGA GeForce GTX 1060 SC Gaming работает тихо при 1600 об/мин, удерживая температуру ядра при 70°C.

И все было бы замечательно, если бы не подсистема питания, которая испытывает «легкие» неудобства при 102°C, довольствуясь лишь обдувом потоком воздуха, исходящего от вентилятора. Как говорилось ранее, экономия «на спичках» сыграла злую шутку.

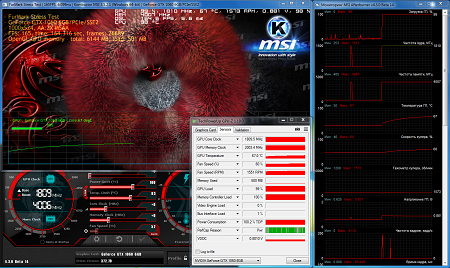

В стресс-тесте MSI Kombustor схожая ситуация. Однако на этот раз мы не стали ждать, пока линии выровняются, а остановили испытание, чтобы не повредить видеокарту.

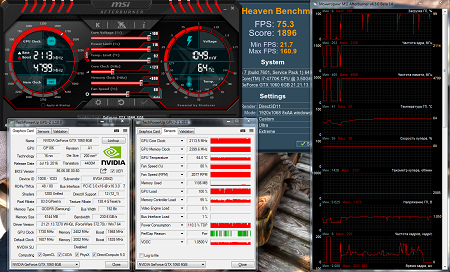

Частично ее возможности реабилитирует разгонный потенциал. EVGA GeForce GTX 1060 SC Gaming практически сразу покорились частота ядра 1730 МГц и видеопамяти 2402 МГц, а благодаря GPU Boost в играх она повышалась до 2126 МГц. Кулер работал при зафиксированных 80% (2080 об/мин).

Исследование потенциала системы охлаждения

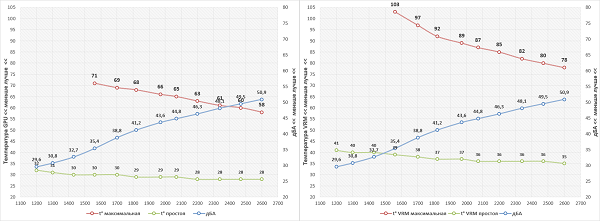

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.

Ахиллесова пята новинки – отсутствие радиатора зоны VRM. Это упущение желательно править повышением скорости вращения крыльчатки вентилятора, благо запас по уровню шума остается.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

Видеокарта EVGA GeForce GTX 1060 SC Gaming неплохо показала себя во время тестирования, благо разработчики выпустили сбалансированный продукт. К числу ее достоинств отнесем заводской разгон, комплект поставки и расширенную гарантию. Стоит отметить и эффективную и тихую систему охлаждения, которая в полной мере справляется с графическим процессором GP106. Здесь новинка с легкостью обошла Zotac GeForce GTX 1060 Mini, рассмотренную ранее.

Однако все было бы намного лучше, если бы не одна мелочь – температура зоны VRM, ведь в данном случае соответствующий радиатор отсутствует. Несмотря на найденный компромисс в виде хорошего соотношения производительности и эффективности, подсистема питания заметно греется, что для компактной модели не всегда приемлемо. Рекомендация следующая: повысить обороты вентилятора хотя бы на 200 об/мин. Уровень шума возрастет незначительно, а сама видеокарта сослужит вам долгую службу.

В итоге модель EVGA GeForce GTX 1060 SC Gaming из-за своей стоимости и основных достоинств может быть выгодным приобретением, пусть и с небольшой доработкой под свои нужды.
