Система охлаждения
Системы охлаждения компактных видеокарт заслуживают пристального внимания. Инженерам приходится разрабатывать кулер с ограниченными размерами и жестко заданными рамками. Причем настолько эффективный, насколько это возможно: конечно же, если разработчики не хотят схалтурить или сэкономить.
Посмотрим, какие сюрпризы преподнесет модель EVGA GeForce GTX 1060 SC Gaming.

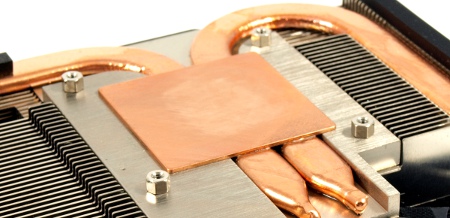

Штатный кулер крепится с помощью четырех подпружиненных винтиков. При этом графический процессор соприкасается с медным напаянным основанием посредством серой комочкообразной термопасты.
реклама

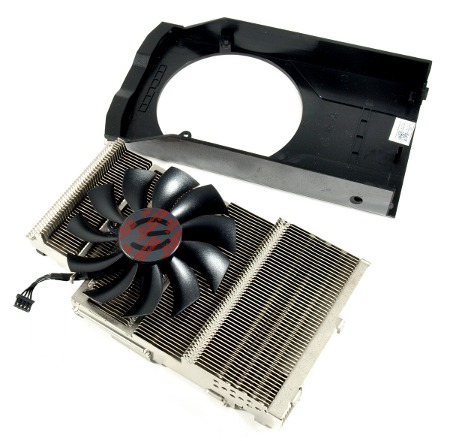

Под декоративным пластиковым кожухом скрывается теплорассеиватель и крепящийся к нему вентилятор диаметром 90 мм.

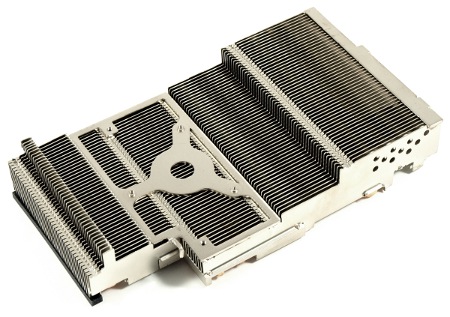

Радиатор в данном случае выполнен в виде компактного «односекционника», набранного 52 алюминиевыми ребрами. В задней части присутствуют характерные сквозные отверстия для горячего воздуха.
В качестве положительного момента отметим то, что система охлаждения оснащена двумя тепловыми трубками. К тому же их диаметр 10 мм, что повышает эффективность всей конструкции.

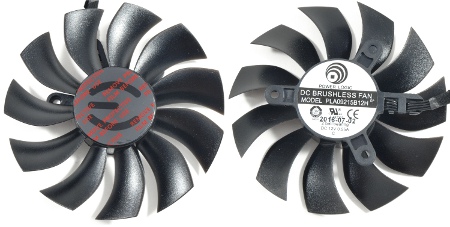

За активную часть отвечает модель производства Power Logic, маркировка PLA09215B12H. Она способна работать в диапазоне 1200-2600 об/мин, оставаясь тихой до 1650 об/мин.
реклама
Несмотря на все качественные и детально проработанные элементы, определенным недостатком становится отсутствие радиатора подсистемы питания. Этот факт может перечеркнуть многие положительные особенности новинки. Правда, крепления для него предусмотрены, что плюс.
Печатная плата

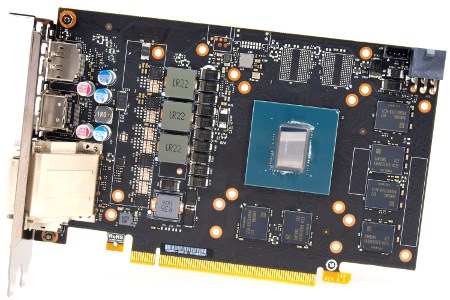

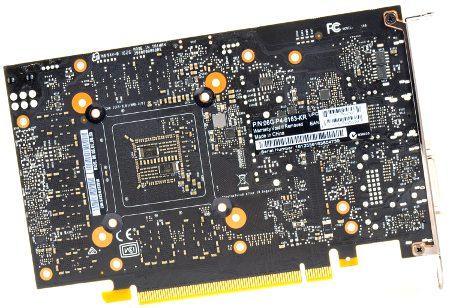

Видеокарта EVGA GeForce GTX 1060 SC Gaming выполнена на печатной плате черного цвета, полностью копируя референсный дизайн компании Nvidia.
Изменения кроются лишь в распаянном коннекторе дополнительного питания: оригинальная модель получила выносной разъем на проводах для обеспечения совместимости с системой охлаждения GeForce GTX 1080.

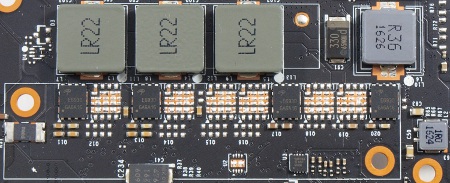

Подсистема питания выполнена по формуле «3+1», где три фазы отводится на графический процессор и одна – на видеопамять. В качестве ШИМ-контроллера применена микросхема uP9509P производства uPI Semiconductor.

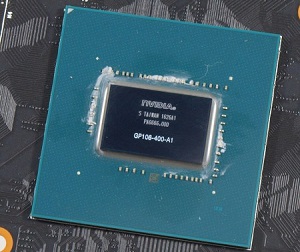

Сердцем героя обзора стал GPU GP106, произведенный по 16 нм техпроцессу на 26-й неделе 2016 года. Он включает 1280 шейдеров, 48 блоков растеризации и 80 текстурных блоков.

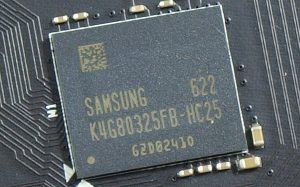

Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung, маркировка K4G80325FB.
реклама
Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
