Система охлаждения
Система охлаждения Windforce 3X представлена нам достаточно давно и пережила не только несколько поколений видеокарт, но и собственные модификации. Посмотрим на нее поближе и изучим Gigabyte GeForce GTX 1080 G1 Gaming как следует.
реклама

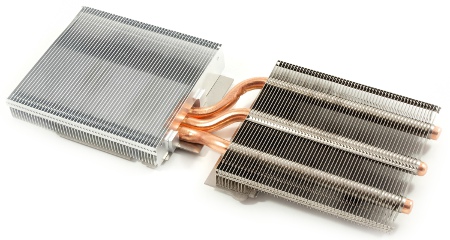

В состав конструкции входит двухсекционный радиатор, набранный множеством алюминиевых пластин, пронизанных тремя тепловыми трубками диаметром 8 мм каждая. Все соединения тщательно и аккуратно пропаяны, что повышает эффективность охладителя.

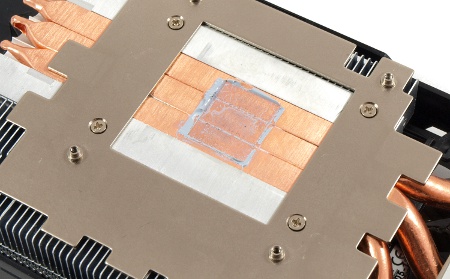

Прямой контакт с графическим процессором осуществляется таким образом, что GPU полностью покрывают медные трубки. Основание ровное, но не зеркальное. Здесь же расположена алюминиевая площадка для охлаждения микросхем видеопамяти. В качестве термоинтерфейса применены очень тонкие термопрокладки серого цвета.

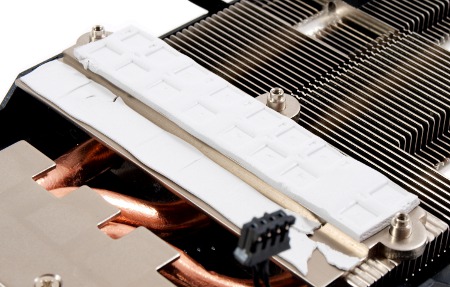

Схожая ситуация и с зоной VRM, где инженеры припаяли основание к ребрам радиатора. Помимо двух отверстий с креплениями здесь добавлено одно в центре, которое увеличивает силу прижима и повышает качество охлаждения силовых транзисторов. В хорошем смысле «досталось» и дросселям: им отвели отдельную рамку и термопрокладку.

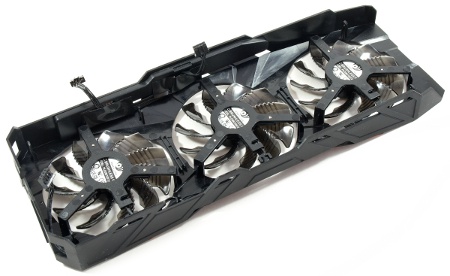

Декоративный пластиковый кожух является пристанищем для трех 80 мм вентиляторов. С помощью разветвителя они сведены к одному проводку для подключения к видеокарте. Чуть проще с этого ракурса выглядит зона подсветки, разводка которой прячется под полоской черной изоленты .
реклама
Вентиляторы производства Power Logic с маркировкой PLD08010S12HH вращаются со скоростью 0 – 3800 об/мин. Характеристики – 12 В и 0.35 А.

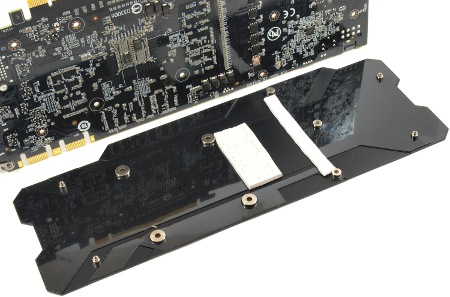

Последним элементом системы охлаждения является опорная пластина с обратной стороны печатной платы.
За счет двух лент термопрокладок «бэкплейт» отводит часть тепла от зоны VRM, тем самым участвуя в пассивной части как плоский радиатор. В нагрузке он греется сильно, зато по показаниям прибора подсистема питания чуть прохладнее.
Печатная плата

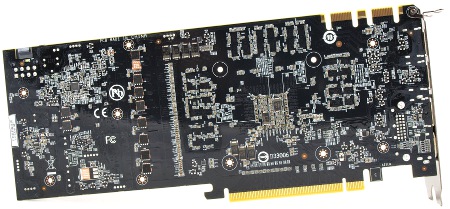

Модель Gigabyte GeForce GTX 1080 G1 Gaming построена на оригинальной печатной плате черного цвета, поверхность которой немного глянцевая. Длина PCB составляет 267 мм.
Качественная элементная база выполнена по концепции Ultra Durable VGA, что на практике означает применение качественных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.

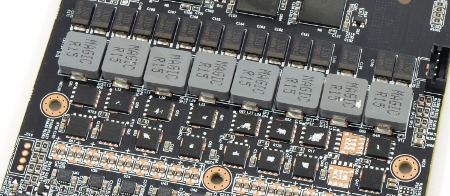

Подсистема питания выполнена по формуле «8+2», где восемь фаз отводится на графический процессор и две – на видеопамять. Подобная усиленная реализация VRM позволяет рассчитывать на высокий разгон и грамотное перераспределение нагрузки, а также более низкую температуру транзисторов.
В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
реклама

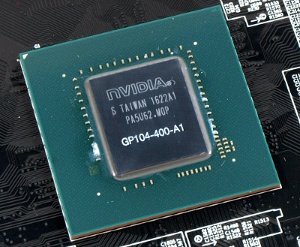

Сердцем героя обзора стал GPU GP104, произведенный по 16 нм техпроцессу на 22-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с неразборчивой маркировкой. Их тактовая частота составляет 1251 МГц (эффективная частота – 10 010 МГц).
