Отметим, что системы охлаждения Thermalright получили схожие конструкции, и начнем с теплорассеивателя Thermalright VRM-R4 (справа).
Его история очень проста – он был создан для Radeon HD 5870, но волею судьбы куплен, модифицирован и установлен на HD 6950, где продемонстрировал превосходную производительность. Не забыв его героические подвиги, его было решено взять для основы.
В пылу тестов я и не заметил, как подготовил очень краткий фотоотчет по детальному трансформированию, поэтому иных изображений не сохранилось.
реклама

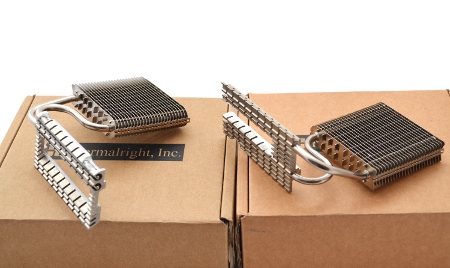

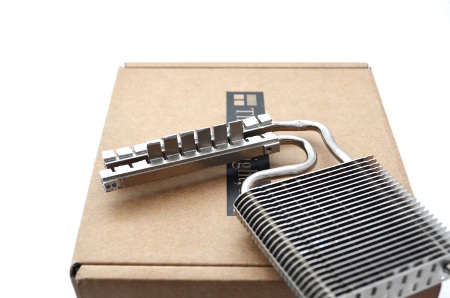

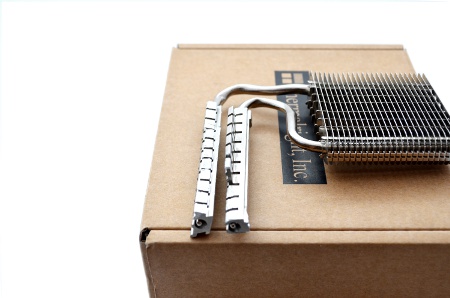

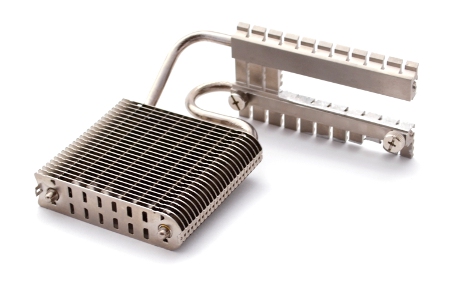

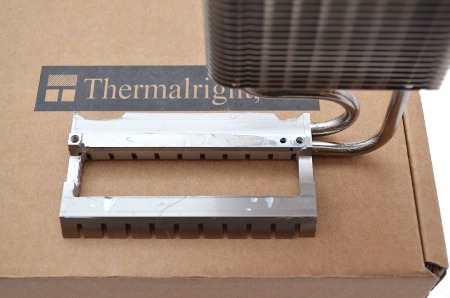

Thermalright VRM-R4 содержит две секции, каждая со своей тепловой трубкой диаметром 6 мм. Было принято решение не портить модель и оставить обе рабочие трубки, отогнув одну за другую. К тому же, как выяснилось позже, выпаять ее из радиатора, рассчитанного на 80 мм вентилятор, в моих условиях очень сложно.

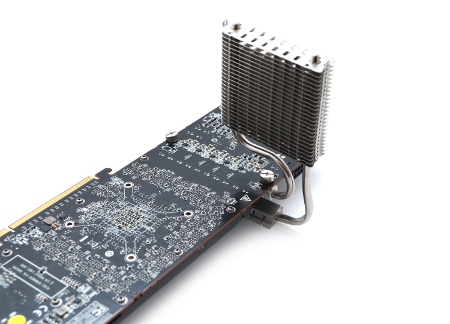

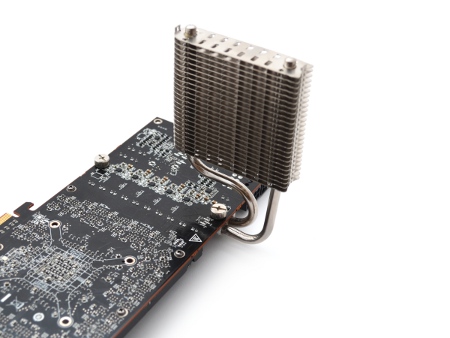

Конечный вид представлен на изображении ниже. Стоит отметить, что тепловая трубка, не контактирующая с зоной VRM, остается едва теплой во время тестирования и не участвует в основной задаче.
Вторая проблема – крепежное расстояние. В случае видеокарты Radeon R9 290X оно возросло с 86 мм для HD 5870/6970 до 88 мм, поэтому пришлось просверливать одно новое крепление, благо ширина основания радиатора позволяла.
Для этой цели был приобретен на самых ранних этапах китайский дремель, в комплект которого вошло сверло 2 мм.
реклама
Тепловым трубкам очень досталось, был страх их перегнуть и повредить, однако они стойко выдержали все трудности.

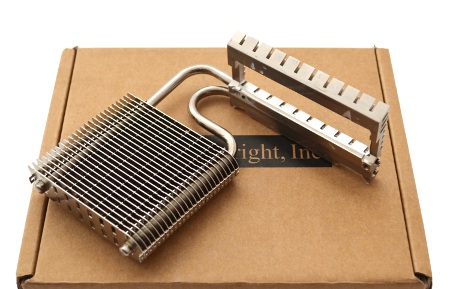

На очереди модель Thermalright VRM-R2, у которой своя богатая история. В незапамятные времена мой коллега и друг RKR приобрел ее для своих экспериментов. Модернизировав кулер для Radeon R9 290 и вдоволь наигравшись, он отправил ее нашему близкому знакомому Сергею Мнёву. Тот, повертев в руках сие чудо инженерной мысли, провел необходимые замеры и передал его как эстафету очередному горе-энтузиасту. Проще говоря, мне.
Приобретением я остался доволен, а вот в рамки моей задумки оно не вписывалось. Нужна была свежая кровь металлическая стружка.

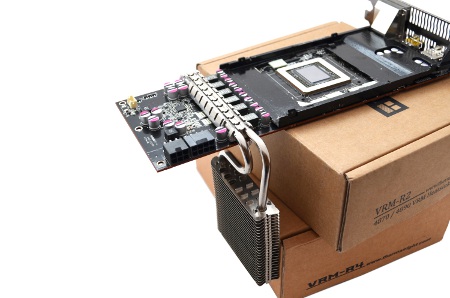

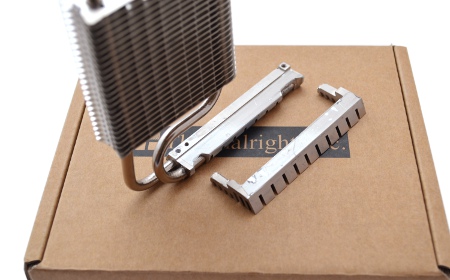

Отмеряем, крутим, пилим… Вуаля!

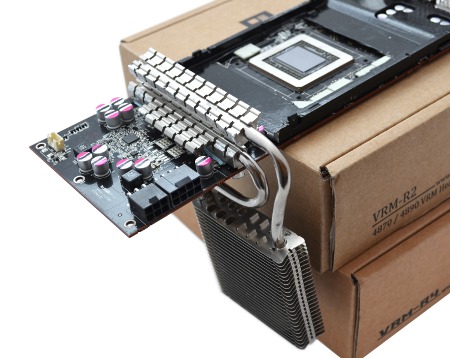

И просто идеально вписывается в нашу концепцию, складывается впечатление, что инженеры Thermalright так и планировали использование своей модели спустя пять лет.
Винтики с широкой головкой позаимствованы от прошлой версии.

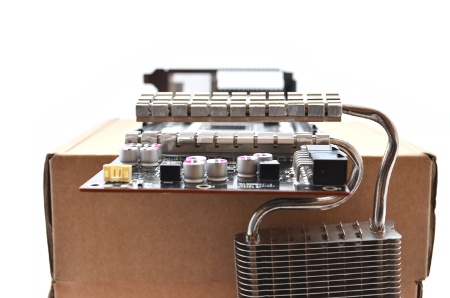

Финальная фотография в собранном виде. В качестве 80 мм вентилятора использовался GlacialTech, модель GT8025-BDLA1, найденная в ящике рабочего стола.
реклама

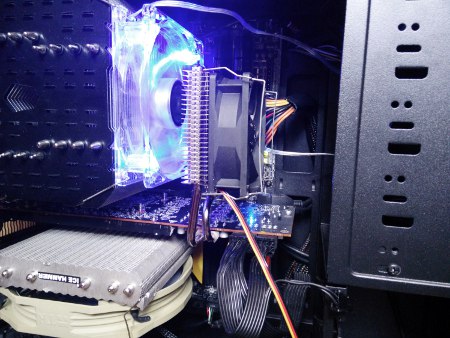

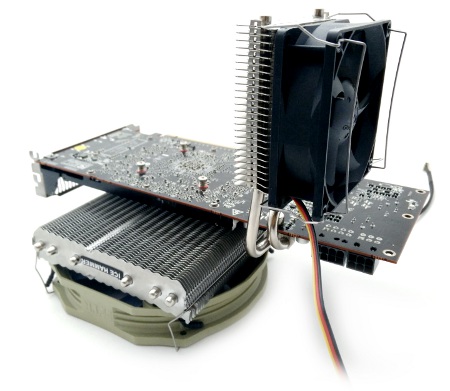

Посмотрим, как все выглядит в системном блоке.

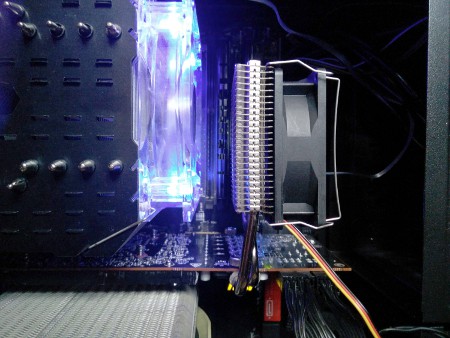

Переживать не стоит, до центрального радиатора остается 20 мм.
Но тут судья останавливает игру и просит внести ясность: СО Thermalright мало того, что имеют тепловые трубки, еще и оснащены вентилятором? Это нечестный поединок! Хм, он прав.
Немного смекалки, детского металлического конструктора «Лего» (полезная штука, поверьте мне), две длинные шпильки с резьбой, и результат перед вами. В качестве шайб для защиты текстолита от механических повреждений и КЗ использовалась все та же изолента.
