Система охлаждения
Самое время демонтировать систему охлаждения, для чего достаточно отвинтить четыре подпружиненных винта. Отличия в конструкции заметны невооруженным взглядом.

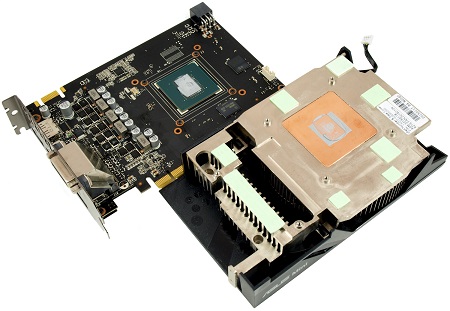

К примеру, вот фотография всего блока СО видеокарты ASUS GeForce GTX 950 Mini, отделенного от печатной платы.
А вот такой же блок, но предшествующей GeForce GTX 960 Mini.
реклама

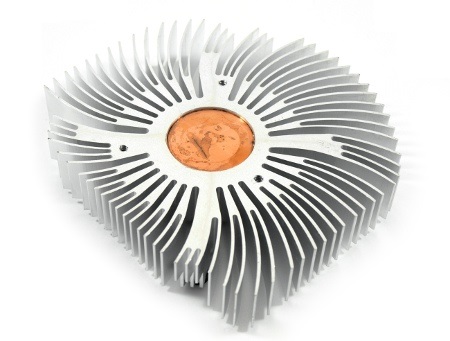

Ясно, что разработчики заменили теплораспределительную пластину, которая накрывает как микросхемы памяти, так и зону VRM, упрощенным радиатором с медным сердечником. Сразу же вспоминаются бюджетные кулеры под сокет LGA 775, где такие решения были очень популярны.
Примечательно, что подобная конструкция справляется с отводом тепла лучше, нежели обычная алюминиевая болванка, которую устанавливают на многие другие модели GeForce GTX 950, из числа протестированных ранее.
Основание охладителя значительно меньше по площади и накрывает лишь графический процессор. Соприкосновение с кристаллом GPU происходит как раз в центре медного сердечника. Заводской термоинтерфейс представляет собой нанесенную полосу серой пасты.

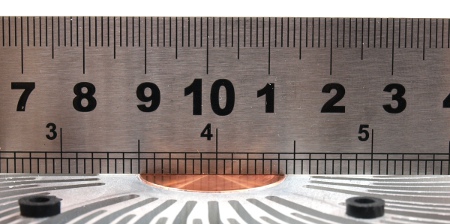

В отличие от модели ASUS Strix, основание идеально подогнано, оно ровное и без явного намека на выпуклость. Немногие разработчики обращают внимание на этот факт, а как можно убедиться, порой именно плохо обработанное основание является признаком, ведущим к последующему перегреву видеокарты под нагрузкой.
реклама
Демонтаж кожуха происходит вместе с крепящимся к нему осевым вентилятором. С моделью T129215SU производства EverFlow мы хорошо знакомы: разработчики устанавливают его на многие свои видеокарты. Диаметр крыльчатки – 87 мм, толщина – 15 мм, напряжение питания составляет 12 В, а сила тока – 0.50 А.
Так называемой технологией «0dBA» вертушка не обладает, точнее видеокарту не научили останавливать ее в режиме простоя. Возможно, модификация BIOS своими силами устранит этот недостаток.
В общих чертах система охлаждения претерпела одно ключевое изменение – радиатор с теплораспределительной пластиной был заменен на кулер попроще, хотя и со своей изюминкой в виде медного сердечника. Кроме того, она лишилась теплорассеивателя для микросхем памяти и VRM, которые теперь довольствуются прямым обдувом. Посмотрим, как это скажется на работе модели с уровнем TDP в 90 Вт.
Печатная плата

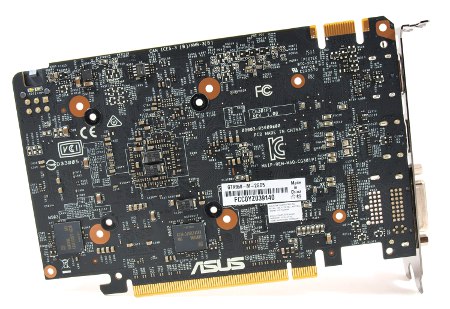

Кожух системы охлаждения немного дезинформирует с первых секунд, заставляя читателя думать, что перед нами переименованная версия GeForce GTX 960 Mini. Но, как оказалось, вслед за радиатором изменения затронули и печатную плату.

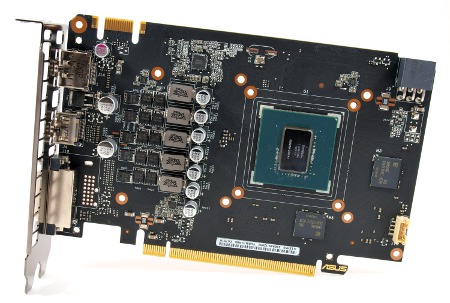

Основное расположение ключевых элементов осталось без изменений: ближе к хвостовой части находится графический процессор GM206, вокруг него – микросхемы видеопамяти, а силовая часть вынесена ближе к интерфейсной панели. Отличия в разводке этих самых электронных компонентов, в частности все мосфеты распаяны в один ряд.
Элементная база по-прежнему соответствует концепции Super Alloy Power II и включает применение твердотельных конденсаторов, дросселей с ферритовым сердечником, а также тантал-полимерных твердотельных конденсаторов.

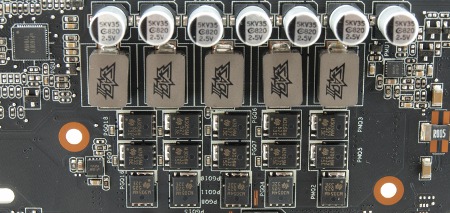

Подсистема питания построена по схеме 4+1 (VGPU+VMem) и управляется контроллером uP1608TK компании uPI Semiconductor.
реклама

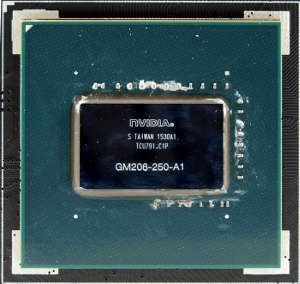

Сердцем видеокарты стал графический процессор GM206-250-A1, произведенный по 28 нм техпроцессу в августе 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.

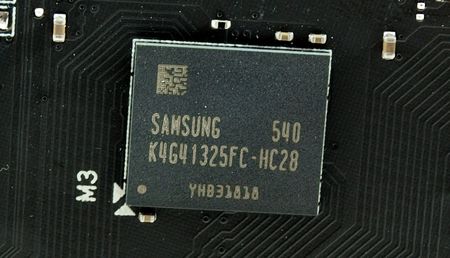

Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28. Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
Итак, модель ASUS GeForce GTX 950 Mini получила несколько сюрпризов, которые коснулись как системы охлаждения, так и печатной платы. Перед нами интересная видеокарта, разработчики которой за известным именем линейки «Mini» и оригинальным кожухом системы охлаждения скрыли модернизацию продукта. А пошла она ему на пользу или нет, мы скоро узнаем.
