Система охлаждения

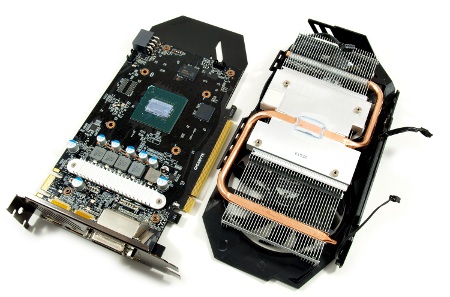

Система охлаждения носит префикс WindForce 2X. Данный кулер уже встречался нам на модели Gigabyte GeForce GTX 950 WindForce 2X, но между ними нет ничего общего, за исключением вентиляторов. Хотя не будем спешить и начнем по порядку.

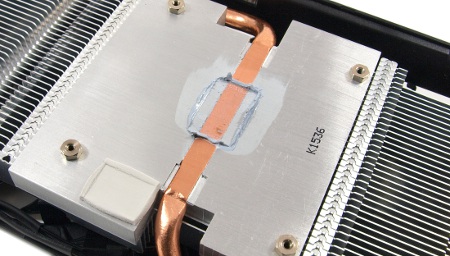

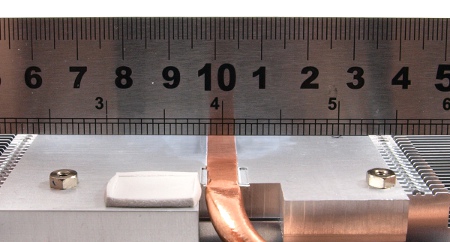

В основании радиатора мы видим единственную 6 мм тепловую трубку, которая контактирует с графическим процессором. Рядом отмечаем термопрокладку для отвода тепла с одной из микросхем видеопамяти.
реклама
Следы припоя отсутствуют, инженеры лишь вставили тепловую трубку в паз и обработали вместе с ней основание радиатора. Оно получилось очень ровным.

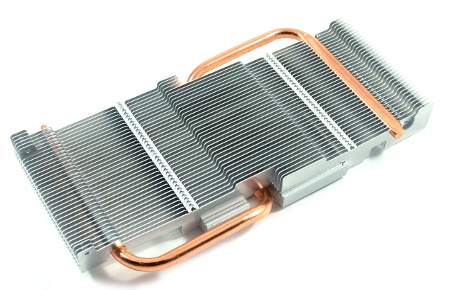

Основной радиатор представляет собой конструкцию из алюминиевого основания со специальными углублениями, в которые вставлены несколько десятков пластин. На фотографии отчетливо видно, что один паз остался незадействованным.
В качестве активной части использованы вентиляторы компании Power Logic. Это модель PLA09215S12H, которая отлично себя зарекомендовала и используется производителями повсеместно.
Диаметр крыльчатки 90 мм, характеристики 12 В и 0.55 А. Скорость вращения составляет 0 – 3500 об/мин.

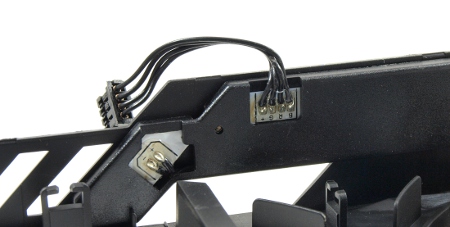

Элементы подсветки прячутся за пластиковым кожухом, который проклеен по краям, и добраться до платы не удалось. Однако разработчики вынесли контактные площадки, снабженные необходимыми обозначениями. В любом случае данные подписи будут полезны при моддинге или тонкой настройке.

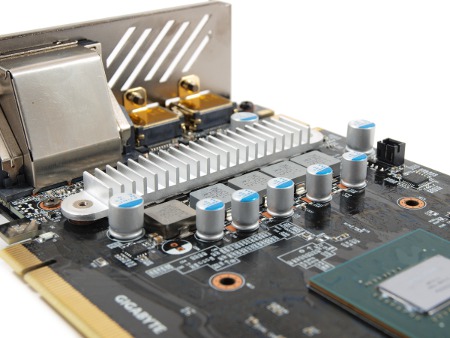

Одной из приятных особенностей модели Gigabyte GeForce GTX 950 Xtreme Gaming является радиатор силовой части. Да, приходится радоваться и такому банальному факту. Напомним, что рассмотренные ранее модели были лишены этой участи, довольствуюсь лишь потоками воздуха от вентиляторов.
реклама

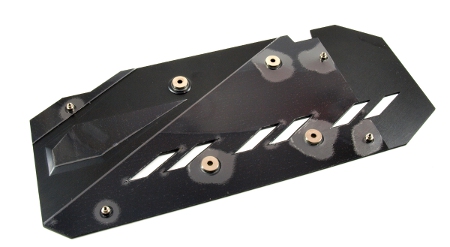

Последний на очереди участник – «бэкплейт». Опорная пластина выполнена с выступающей частью на торце и получила вдоль шесть прорезей.
Лично я бы применил несколько полосок термопрокладки в зоне VRM для отвода тепла с обратной стороны печатной платы. Что ж, порой пользователям и самим приходится дорабатывать конструкцию системы охлаждения.
Печатная плата

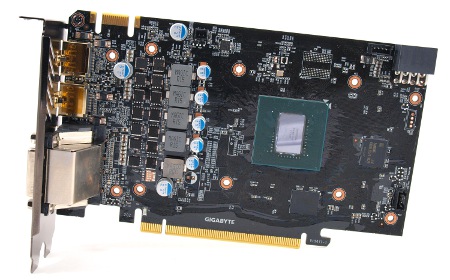

Новинка построена на печатной плате черного цвета. На этот раз мне не удалось распознать унификацию и определить, PCB какой модели досталась Gigabyte GeForce GTX 950 Xtreme Gaming. Будем надеяться, что перед нами новая разработка.
Элементная база соответствует концепции Ultra Durable VGA, она набрана исключительно из качественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
Видеокарта оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания, что отлично от рекомендаций инженеров Nvidia, которые заявляют, что ей хватит и трех мосфетов для питания графического процессора.
Так-то оно так, но для повышения их срока службы, снижения средней рабочей температуры и обеспечения высокого разгона иногда производители отступают от правил.

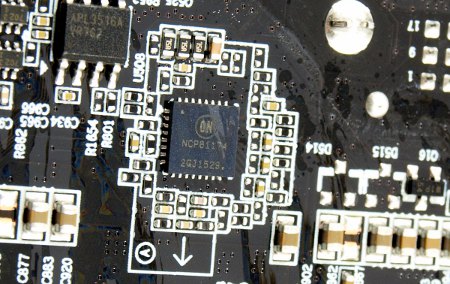

За управление отвечает классический ШИМ-контроллер NCP81174, который устанавливается почти на все модели GeForce GTX 960.
реклама

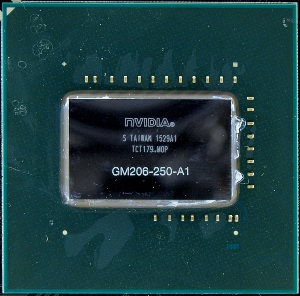

Сердцем видеокарты стал GPU GM206, произведенный по 28 нм техпроцессу в июле 2015 года. Он включает 768 шейдерjd, 32 блока растеризации и 48 текстурных блоков.

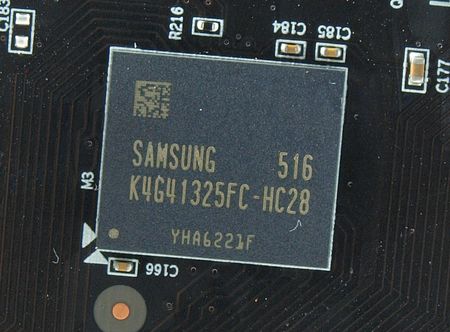

Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28.
Паспортная частота памяти – 1750 МГц (эффективная частота 7000 МГц). Обмен данными осуществляется посредством 128-битной шины.
