Обзор и тестирование видеокарты Gigabyte GeForce GTX 950 WindForce 2X (страница 3)

Тестовый стенд

Тестирование видеокарты Gigabyte GeForce GTX 950 WindForce 2X проходило в составе следующей конфигурации:

• Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
• Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: ETG Premium 1200W, 1200 Ватт;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).

Программное обеспечение

• Операционная система: Windows 7 x64 SP1 Ultimate;
• Драйвер видеокарты: Nvidia ForceWare 361.75;
• Вспомогательные утилиты:
• GPU-Z v. 0.8.6;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.2.0;
• MSI Kombustor 3.5.1.0;
• Gigabyte OC Guru 1.96

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.

Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.

Стандартные частоты и разгон

Видеокарта Gigabyte GeForce GTX 950 WindForce 2X предлагает небольшой заводской разгон: частота ядра увеличилась с 1024 МГц до 1102 МГц, в режиме Boost – с 1188 МГц до 1279 МГц. Частоты видеокарты остались неизменными – 1650 МГц.

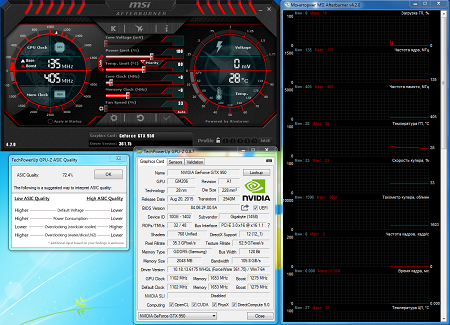

Из-за высокой скорости вращения крыльчаток вентиляторов в простое, доходящей до 1600 об/мин, температура опускается до 28°C. Уровень шума низкий. Стоит отметить, что это не первая модель компании Gigabyte, которая отличилась таким показателем работы вертушек.

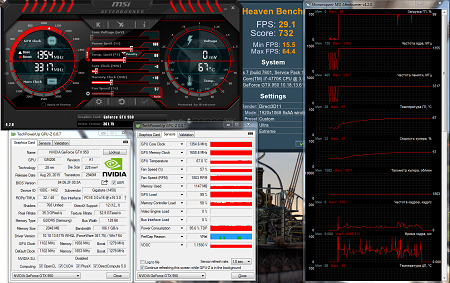

При игровой нагрузке на видеокарту ситуация меняется слабо. Скорость вращения крыльчаток слегка поднимается до 1800 об/мин при достаточно комфортном уровне шума и температуре 67°C. Технология GPU Boost в очередной раз показала свой нрав: частота ядра зафиксирована на отметке 1355 МГц и оставалась на ней все тесты.

В качестве нагрузочного теста для системы охлаждения использована утилита MSI Kombustor с настройками сглаживания 2X MSAA. Кроме производительности и падения тактовой частоты ядра до номинальной, ничего не изменилось: прежние значения температуры и скорости работы вертушек.

Разгон – дело тонкое! На первом этапе посмотрим, каких результатов удастся добиться с дефолтным напряжением. Были выставлены следующие настройки:

• Скорость вращения вентиляторов – Auto;
• Power Limit – 118%.

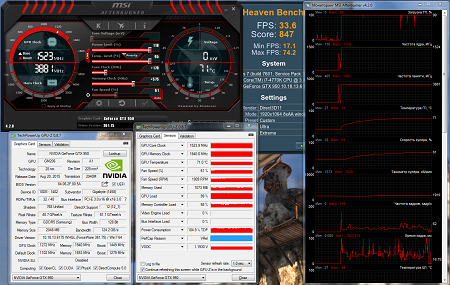

Как и следовало ожидать, рассматриваемая GeForce GTX 950 отлично разгоняется. Почти с первой попытки была взята планка в 1272 МГц по ядру и 1940 МГц по памяти. В тестах и играх частота GPU была еще выше и составляла 1524 МГц! Стоит отметить, что система охлаждения работала в автоматическом режиме.

Несмотря на наличие ШИМ-контроллера NCP81174, который поддерживает управление напряжением, программа MSI AfterBurner пока не обеспечивает полноценную регулировку.

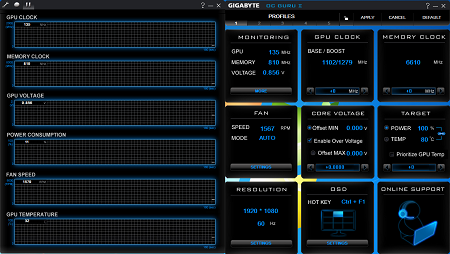

С этой целью пришлось обратиться к фирменной утилите Gigabyte – OC Guru II, обновленной до последней актуальной на момент обзора версии 1.96.

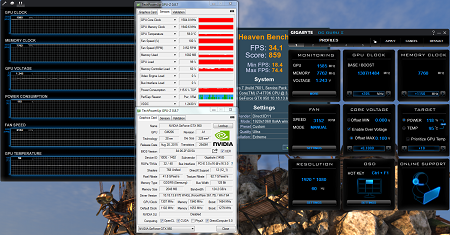

В итоге после фиксирования оборотов вентиляторов на 100%, что равнялось 3100-3200 об/мин, удалось «выжать» по ядру дополнительные 35 МГц.

Исследование потенциала системы охлаждения

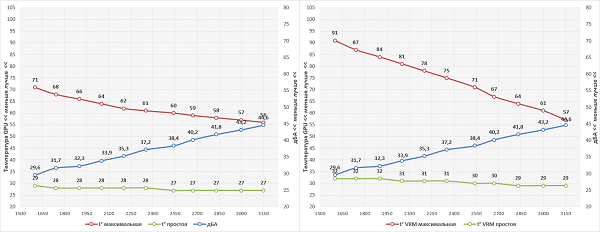

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.

Стоит отметить, что лишенная радиаторов зона VRM охлаждается лишь потоками нагнетаемого воздуха. Даже с учетом этого факта, четыре фазы неплохо распределяют нагрузку, удерживая температуру мосфетов в пределах разумного. Для себя я отметил это значение в 90°C.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.

Заключение

Благодаря тому, что за последнее время в моих руках побывало несколько версий GeForce GTX 950, мне представилась ценная возможность прямого сравнения новых видеокарт среднего класса. Но не стоит забывать, что они относятся к нижней ценовой категории, и какие-либо фишки или интересные решения в данном сегменте встретить сложно. Тем не менее…

Приятно видеть, что производители выпускают несколько модификаций одного графического ускорителя, предоставляя пользователю выбор: остановиться на геймерском решении с поднятыми тактовыми частотами и улучшенной системой охлаждения, либо подобрать компактную версию или более бюджетный вариант. К примеру, протестированная Gigabyte GeForce GTX 950 WindForce 2X, несмотря на свою доступность, относится к первой категории моделей, а в ближайшее время мы рассмотрим еще несколько видеокарт данного бренда.

Итак, что же можно сказать о герое обзора? С одной стороны, эффективная система охлаждения и добротный дизайн, усиленная подсистема питания, заводской разгон и расширенная трехлетняя гарантия. С другой – завышенные в простое обороты вентиляторов приводят к росту уровня звукового давления. Да, их можно снизить самостоятельно, обеспечив комфортный уровень шума и приемлемые температуры, но все же такое решение инженеров Gigabyte выглядит странно. Возможно, все дело в тестовом образце, возможно, разработчики решили еще сильнее развести модели одной линейки. Об этом можно будет судить лишь после тестирования еще нескольких видеокарт той же компании.

Выражаем благодарность:

• Компании Регард за предоставленную на тестирование видеокарту Gigabyte GeForce GTX 950 WindForce 2X;
• А также лично donnerjack.
