Система охлаждения

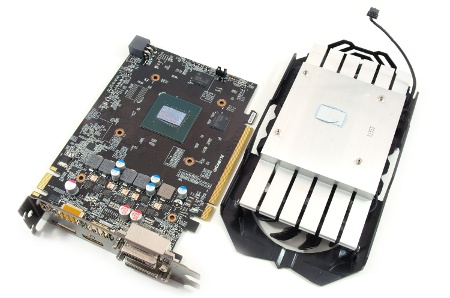

Модель Gigabyte GeForce GTX 950 WindForce 2X отличается скромными значениями энергопотребления, всего около 90 Вт. По этой причине применяется система охлаждения несложной конструкции, демонтаж которой происходит посредством откручивания четырех подпружиненных винтов.
Охладитель представляет собой алюминиевый радиатор с оребрением по всей поверхности для повышения полезной площади рассеивания тепла. В передней и задней части предусмотрены пропилы для циркуляции воздуха и обдува печатной платы.
реклама

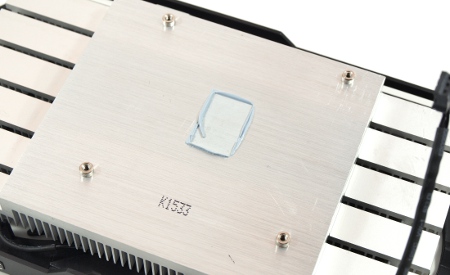

Графический процессор контактирует с широким основанием, обработанным мелкой фрезой. В качестве термоинтерфейса используется серая паста, которая при снятии системы охлаждения оказалась еще жидкой.

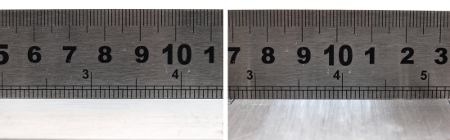

Дополнительно было решено провести тест на качество и ровность основания. С этим у новинки все полностью в порядке.
В качестве вентиляторов используются устройства компании Power Logic, модель PLD08012S12H, характеристики 12 В и 0.25 А. Скорость вращения настроена разработчиками Gigabyte и составляет 1600-3150 об/мин.
реклама
Печатная плата

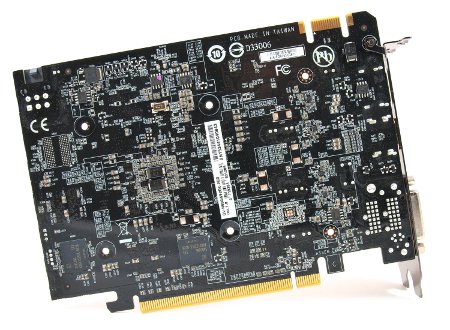

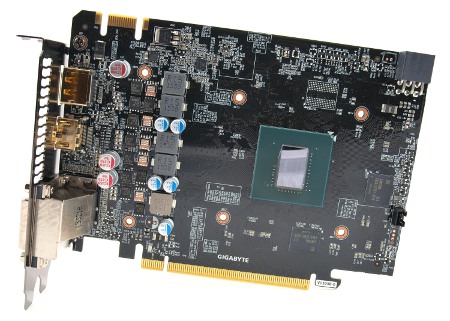

Видеокарта Gigabyte GeForce GTX 950 WindForce 2X построена на той же печатной плате, что и модель Gigabyte GeForce GTX 960 Mini. Изменения кроются лишь в урезании части силовых транзисторов.
Применяемая элементная база соответствует концепции Ultra Durable VGA. Она набрана исключительно из качественных комплектующих – японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.

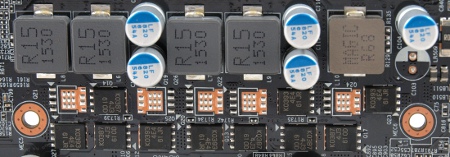

Видеокарта оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания. Здесь стоит отметить, что модель WindForce 2X является одной из немногих, которая построена по такой схеме, обычно производители пускают под нож одну фазу, и итоговая схема выглядит как «3+1».

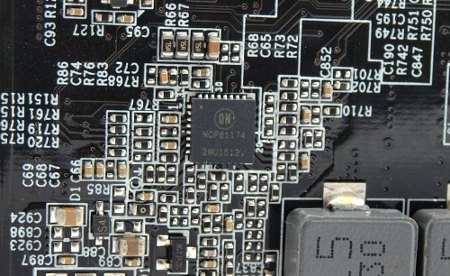

За управление отвечает классический ШИМ-контроллер NCP81174.

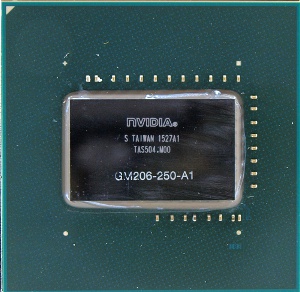

Сердцем видеокарты стал GPU GM206, произведенный по 28 нм техпроцессу в июле 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.
реклама

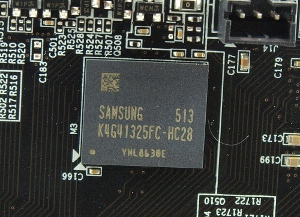

Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28.
Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
