Тестовый стенд
Тестирование видеокарты Sapphire Radeon R9 380 Nitro проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.1 HotFix;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.5;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.1;
- MSI Kombustor 3.5.1.0.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.2.0.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Новая модель Sapphire может похвастать одним из самых высоких заводских разгонов при сравнении с версиями других производителей. Тактовая частота ядра повышена с 970 МГц до 1010 МГц, видеопамяти – с 1425 МГц до 1450 МГц.

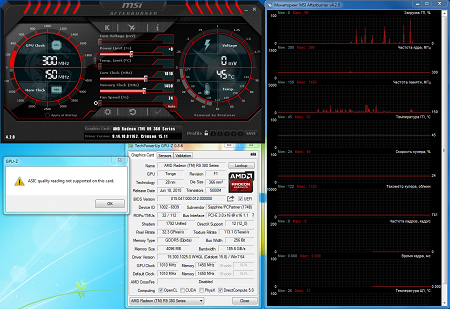

В режиме без нагрузки частотная формула равна 300 / 150 МГц, а температура графического ядра в таком состоянии после тестов снижается до 45°C. Вентиляторы отключаются, несмотря на показания тахометра, который считывает последнее зафиксированное значение, в данном случае 741 об/мин. Видеокарта становится полностью бесшумной.

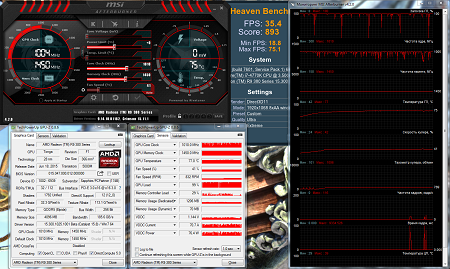

При запуске теста Heaven Benchmark 4.0 частоты ядра и памяти повышаются до заявленных 1010 МГц и 1450 МГц соответственно.
реклама
При такой нагрузке вентилятор раскручивается до 41% от своей максимальной мощности (800 об/мин), а издаваемый уровень шума можно охарактеризовать как очень низкий. Графический процессор прогревается до 77°C. Можно отметить, что разработчики сместили баланс между нагревом и шумом ближе к первому атрибуту.
Как всегда, проверить эффективность системы охлаждения нам поможет программа MSI Kombustor. Трех минут хватает для фиксации температуры на отметке 76°C, это даже ниже, чем было. Вентилятор раскручивается до 1050 об/мин, его еле слышно.
А для удержания теплового пакета в заданных рамках видеокарта снижает частоту ядра с 1010 МГц до 932 МГц. При таких показателях это просто великолепный результат!
Переходим к разгону. Для этого были выставлены следующие настройки:
- Скорость вращения вентиляторов – Auto;
- Power Limit – +20%.
Тактовые частоты ядра и памяти удалось повысить до 1120 МГц и 1575 МГц соответственно. Это средние результаты и отнюдь не рекордные.
К сожалению, ни MSI Afterburner, ни Sapphire TriXX регулировать напряжение у Sapphire Radeon R9 380 Nitro пока что не умеют, поэтому дальнейший разгон пришлось прекратить.
Исследование потенциала системы охлаждения

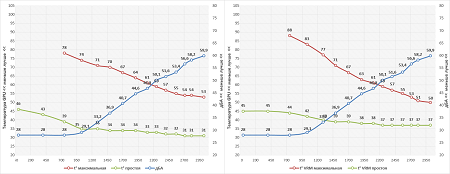

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Тестируемая видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Система охлаждения прекрасно справляется даже при 700 об/мин, признаков перегрева не отмечено. Но, как уже говорилось выше, при средней скорости вращения вентиляторов (в данном случае 1500 об/мин и выше) видеокарта начинает выделяться на фоне системного блока.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
реклама
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Штатный разгон заметно сказался на энергопотреблении. А при ручном поднятии частот версия Sapphire уступает лишь видеокарте MSI, рассмотренной в прошлый раз.
Заключение
Начнем со списка достоинств и недостатков рассмотренной модели.
Плюсы Sapphire Radeon R9 380 Nitro:
- Тихая и эффективная система охлаждения;
- Качественная элементная база;
- Переключатель BIOS;
- Заводской разгон;
- «Бэкплейт» является элементом системы охлаждения.
Минусы видеокарты:
- Не выявлено.
Что тут можно сказать? Видеокарту Sapphire Radeon R9 380 Nitro стоит отметить не за красивые глаза, в ее случае внешний вид и дизайн посредственен, а за грамотное исполнение всех остальных деталей и мелочей.
Инженеры компании с толком использовали собственные наработки, оснастив свою модель качественной элементной базой, хорошо настроенными алгоритмами, прописанными в BIOS, и неплохой системой охлаждения, в которой участвует даже усиливающая пластина (обычно пользователям самим приходится подкладывать термопрокладки).
По итогам проведенного тестирования какие-либо значимые недостатки не выявлены. Пожалуй, замечание лишь одно – при 1500-1600 об/мин и выше вентиляторы становятся заметными на общем фоне работающего ПК; обычно с низкопрофильными вертушками все иначе: они выделяются при 2000 об/мин и выше. Но при обычной нагрузке Sapphire Radeon R9 380 Nitro работает почти бесшумно.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Sapphire Radeon R9 380 Nitro;
- А также лично donnerjack.
