Выбираем материнскую плату Socket 1151 среднего ценового диапазона: модели на чипсете Intel H170 (страница 2)
реклама
Система питания и дизайн
Что считать удобными условиями для подключения и работы материнской платы? Начнем с простого – с количества фаз питания. Для нормального регулирования напряжения достаточно пяти-шести фаз. Чипсет Intel H170 рассчитан на работу без разгона, поэтому не предъявляет повышенных требований к VRM.
Но я бы предпочел системную плату не только с качественными фазами питания, но и c радиатором на них. Без него риск вывести из строя силовые транзисторы не велик, но все же остается. Это касается компактных корпусов без эффективной системы охлаждения процессора, к таковым и относится формат mATX. Во вторую очередь будем уделять внимание расположению портов SATA. Выведены перпендикулярно печатной плате, да еще и упираются в хвост основному разъему PCI-e 16x – будем ставить «неуд» за компоновку.

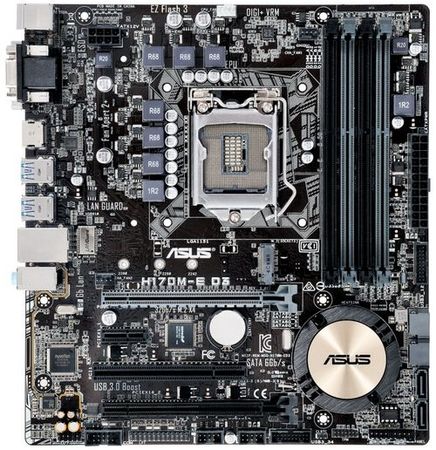

ASUS H170M-E D3.
реклама
Как и прежде, ASUS экономит на охлаждении VRM. С другой стороны, семи фаз достаточно для уверенной работы системы. Один из портов SATA легко перекрывается вторым разъемом PCI-e – это ошибка проектирования.
Осталось упомянуть разъем питания процессора 8 pin. Разъем М.2 не соседствует с PCI-e 1x, как это обычно бывает, за что небольшой плюсик. В целом вполне типичная материнская плата, но подробнее о ней мы расскажем далее.

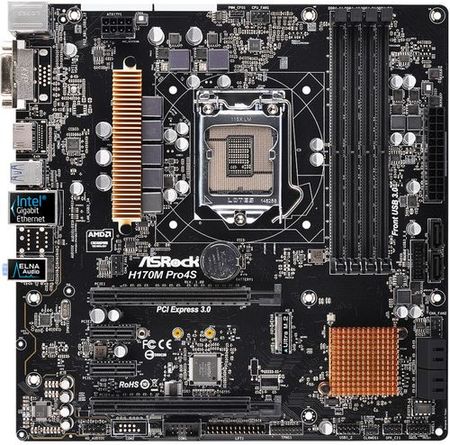

ASRock H170M Pro4S.
Плата ASRock на одном разъеме лишилась открытых слотов PCI-e, хотя ранее этот производитель, наоборот, отличался таким решением от конкурентов. Это связано с размещением M.2.
Не совсем понятен и выбор расположения двух разъемов SATA 6 Гбит/с рядом с питанием ATX. Зато есть радиатор правильной формы на системе питания и игольчатый на PCH. Впрочем, система питания простая и незатейливая. В минусы занесем отсутствие ограничительных рамок у вспомогательных USB 2.0. Копеечная деталь, способная решить проблему удобства подключения.
Неразведенные два порта SATA 6 Гбит/с переквалифицированы в М.2., поэтому скорость этого разъема будет полностью соответствовать спецификациям Intel.
реклама

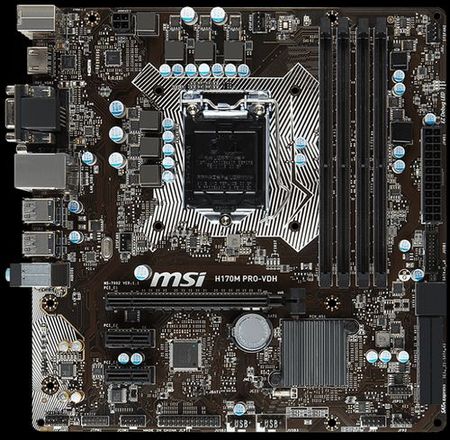

MSI H170M Pro-VDH.
Аналог ASUS H170M-E D3 по оснащению: без радиатора системы питания, с шестью фазами, закрытыми PCI-e 1x и отсутствием М.2. В таком решении я не вижу очевидных достоинств и желания переплачивать по сравнению с Intel B150. Есть SATA Express, но зачем он нужен, если в продаже такие устройства можно пересчитать по пальцам одной руки. Рамок вокруг USB 2.0 тоже нет, а питание подводится только коннектором 4 pin.
Все эти мелкие недостатки можно не заметить, но тогда и стоимость ее должна быть ниже или идентична версии ASUS, а этого не происходит. Замечу, что MSI H170M Pro-VDH поддерживает тип памяти DDR4.
ASUS H170M-Plus.
Модель, очень похожая на H170M-E D3. Только теперь на плате появился SATA Express, радиаторы, иная конфигурации слотов PCI-e, более удачная на мой взгляд.
Единственная претензия к расположению портов SATA 6 Гбит/с. Установите длинную плату в разъем 4х и пользоваться двумя SATA 6 Гбит/с будет невозможно.
Кстати, к М.2 подведено четыре линии PCI-e, и его скорость в два раза быстрее той реализации, что делается на материнских платах с чипсетом Intel B150.

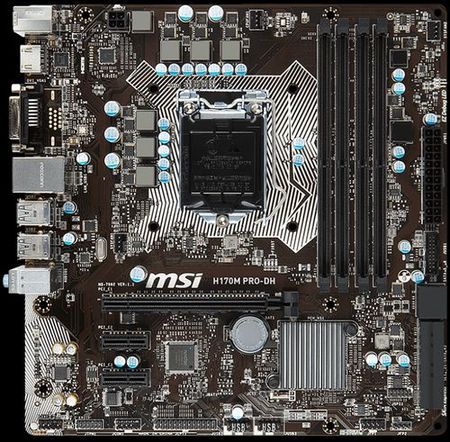

MSI H170M Pro-DH.
Слишком скромное решение для данного ценового диапазона. Конкуренты ушли далеко вперед и уже не позволяют себе выпускать модель стоимостью выше 7 000 рублей с минимальным набором функции и без пассивного охлаждения радиаторами.
ASRock H170M Pro4.
реклама
Лидер в сегменте плат мАТХ. Повышенная стоимость полностью себя оправдывает. Смотришь на плату и думаешь, что стоить она на фоне представленных образцов должна больше.
Как прекрасно, что кто-то думает и над дизайном, и над эстетикой вида. Аккуратный кожух, игольчатый радиатор PCH, разъем M.2 с подключением 4х. Не хватает ограничительных стенок для USB 2.0.
А при детальном осмотре выясняется, что печатная плата и используемые компоненты ASRock H170M Pro4 идентичны ASRock H170M Pro4S.
