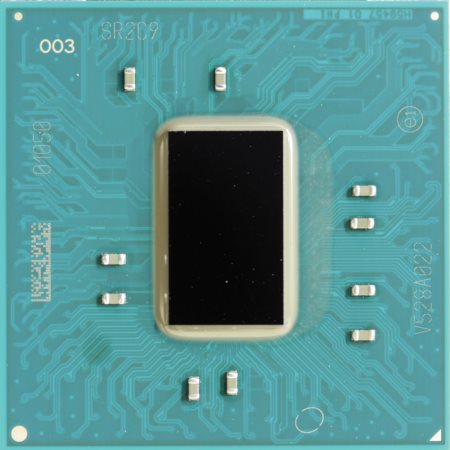

Под радиатором находится чипсет Intel Z170.
Его функциональные особенности мы уже изучили вдоль и поперек по обзорам других материнских плат. В частности известно о наличии у него 20-ти линий PCI-e Gen3. Также он обеспечивает поддержку до 6-ти устройств SATA 3.

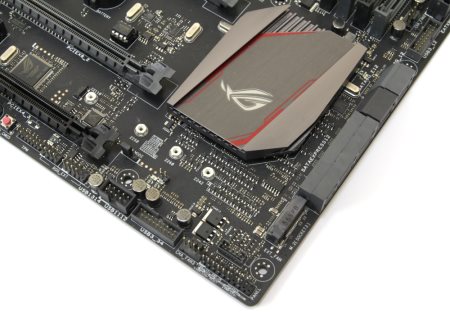

Здесь мы видим, что вбок выведено восемь портов этого стандарта, причем четыре из них объединены в два SATA Express. Пока этот стандарт как-то не прижился, а большую популярность обрел другой интерфейс - M.2. Сейчас уже активно появляются новые накопители с таким разъемом и поддержкой нового протокола NVMe.
реклама

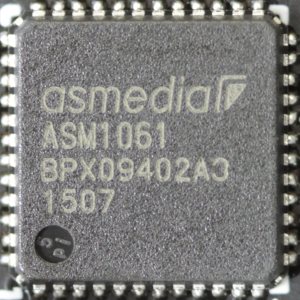

Два дополнительных порта SATA 3 реализованы при помощи отдельного контроллера ASMedia ASM1061, который распаян рядом.
Неподалеку распаян разъем M.2, который обеспечивает поддержку соответствующих накопителей как по интерфейсу SATA так и по PCI-e.
Конечно же здесь поддерживается самая последняя его модификация, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную 32 Гбит/с. Еще чипсетом предусмотрена поддержка до десяти портов USB 3.0. Два из них расположены на задней панели и четыре в виде двух колодок распаяны на плате.
Одна находится недалеко от коннектора питания ATX 24-pin, а другая по нижнему краю.

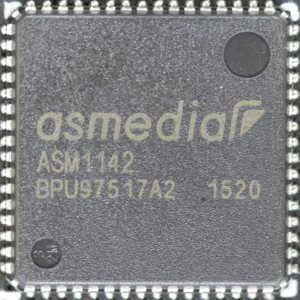

Еще есть поддержка более современного стандарта, а именно USB 3.1. Два таких порта расположены на задней панели. Один из них USB 3.1 Type-A, а другой USB 3.1 Type-C. Оба реализованы при помощи дополнительного контроллера ASMedia ASM1142, который распаян неподалеку.
реклама

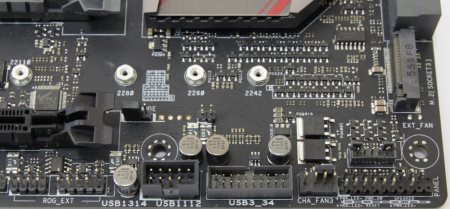

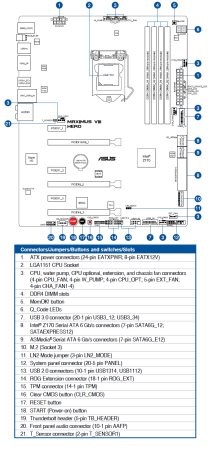

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Там же можно обнаружить один четырехконтактный коннектор для подключения вентилятора. Всего таких разъемов на плате шесть плюс еще один для подключения помпы СВО замкнутого типа.
По соседству расположен пятиконтактный коннектор для подключения специальной дочерней платы FAN Extention, которая в комплекте к данной плате не поставляется, но возможно продается отдельно.
Немного выше находится джампер переключения в режим LN2 для экстремального разгона. Далее по нижнему краю расположена колодка двух портов USB 2.0 и специальный разъем ROG Extention, для подключения устройства ASUS OC Panel. Последний включает в себя еще одну колодку USB 2.0.

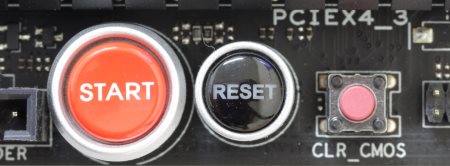

Устройство ASUS OC Panel тоже не поставляется в комплекте к данной плате, но его можно найти в продуктах модификации Extreme. Мы уже могли видеть его на материнской плате ASUS RAMPAGE V Extreme. Там поставлялось устройство первой ревизии, а вторая появилась только на ASUS Maximus VIII Extreme. Оба без проблем работают с данной платой. Левее по нижнему краю можно найти разъем TPM и три кнопки: Power, Reset, ClrCMOS.
Первые две подсвечиваются светодиодами, которые распаяны внутри. Левее расположены разъемы для обеспечения интерфейса ThunderBolt и подключения разъемов передней аудиопанели.

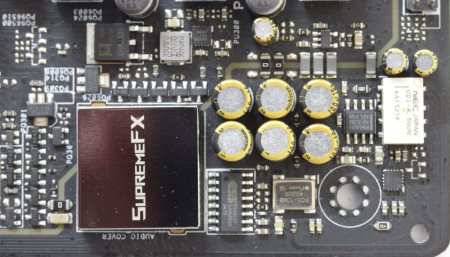

Всю левую часть занимает звуковой кодек. Он называется Supreme FX 2015. Основная микросхема закрыта декоративной крышкой, но мы знаем, что здесь скрывается Realtek ALC1150.

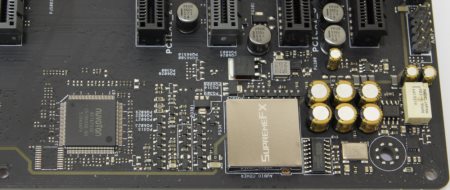

По новомодной традиции звуковая часть отделена от остальной платы линией толщиной в 1 мм без слоев металлизации. Поскольку она получается полупрозрачной, то производители плат зачастую распаивают с обратной стороны светодиоды, чтобы выделить эту границу. Здесь мы видим описанную выше картину. К этому стоит прибавить разделение аудиоканалов на разные слои. Что касается остальных компонент звуковой подсистемы, то они уже были описаны практически в самом начале этой статьи.
реклама

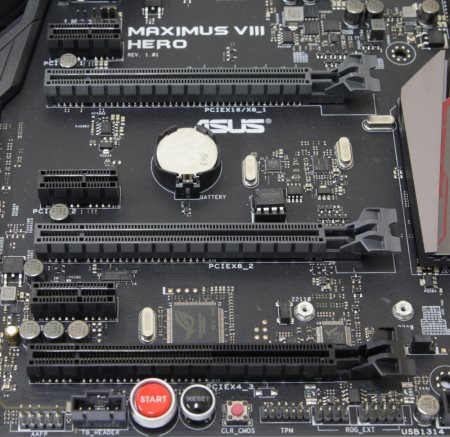

На плате расположено шесть слотов расширения: три PCI-e x1 и три PCI-e x16.
Первые с правого края не ограничены, а это значит, что можно устанавливать платы длиннее. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z170. Верхние два слота PCI-e серого цвета получают их непосредственно от процессора и делят 16 линий пополам. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen3, поскольку обеспечивается чипсетом. Из мультиграфических технологий поддерживаются как SLI так и CrossFire.
Лично мне нравится такое расположение слотов, поскольку можно установить два видеодаптера с трехслотовой системой охлаждения. Кроме этого сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.

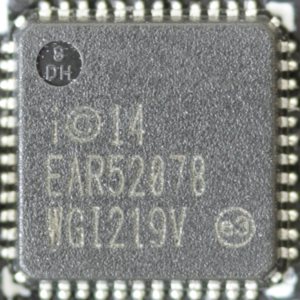

Под разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I219V.
В правом верхнем углу можно обнаружить кнопку MemOK!, сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.
На задней панели расположились следующие интерфейсы.
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-С;
- Четыре разъема USB 2.0;
- Два разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход Display Port;
- Один разъем PS/2 для подключения мышки или клавиатуры;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка ClrCMOS.
