Тестовый стенд
Тестирование видеокарты KFA2 GeForce GTX 980 Ti Hall of Fame проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare WHQL 355.98;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.5;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.1;
- MSI Kombustor 3.5.1.0.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.1.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определена на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Тест KFA2 GeForce GTX 980 Ti OC
Несмотря на интересное и оригинальное название, модель KFA2 GeForce GTX 980 Ti OC обладает скромным заводским разгоном: частота графического процессора была повышена с 1000 МГц до 1026 МГц при напряжении 1.193 В, в режиме Boost этот показатель вырос с 1075 МГц до «умопомрачительных» 1114 МГц, видеопамять же не тронута, и она функционирует при базовом параметре 1750 МГц.

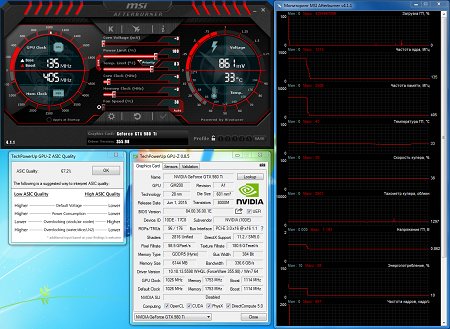

В режиме простоя видеокарта сбрасывает частоты до 135/202 МГц, напряжение понижается до 0.862 В, скорость вращения вентиляторов составляет 1300 об/мин, но система охлаждения работает тихо. При всем при этом температура держится на уровне 33°C.
реклама

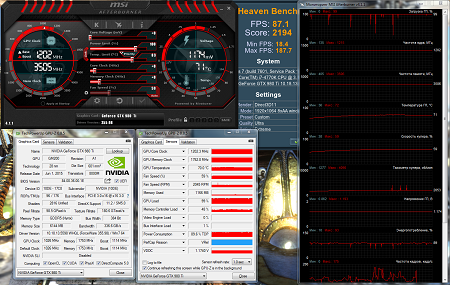

Но кому интересно, как ведет себя новинка в простое? Переходим к нагрузке. При запуске популярного бенчмарка Heaven Benchmark 4.0, который стал для меня одним из эталонов для тестирования, частоты поднимаются до заявленного уровня, а благодаря TurboBoost графическое ядро работает при 1215 МГц, но при отметке 60°C все показатели снижаются на один шаг.
В итоге мы получаем среднюю частоту 1202 МГц при температуре 72°C и скорости вращения вентиляторов 2050 об/мин. Уровень шума средний и не мешает наслаждаться современными играми. Однако на помощь нам приходит пирометр, который показывает все, что скрыто от нас.
Конечно же, я не мог обойти стороной зону подсистемы питания, которая лишена термодатчика. Хватило быстрого осмотра платы, чтобы установить: температура текстолита цепей питания держится на уровне 98°C – не критично, но об этом факте стоит знать, особенно при дальнейшем разгоне.
Для тестирования системы охлаждения и алгоритмов управления используем более мощную программу – MSI Kombustor. Несколько минут, и мы видим интересную картину: почти при том же уровне шума мы получаем более холодную и не менее производительную видеокарту, которая понизила частоты не так сильно, как ожидалось.
Результат по моим меркам хороший, тем более это дает ясно понять, что видеокарта способна работать при частоте 960-980 МГц по чипу при 1.024 Вольт.
Плавно переходим к разгону. На первом этапе он проходил без затрагивания напряжения при следующих настройках:
- Скорость вращения вентиляторов 75% (2600 об/мин);
- Max power Limit 110% | Temp. Limit 91°C.

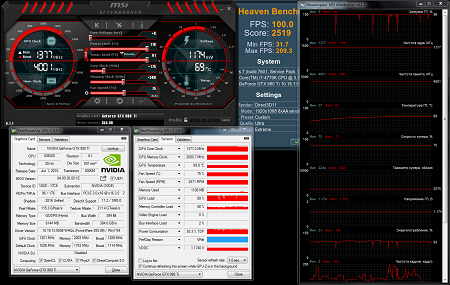

Потенциал экземпляра не впечатлил, но оставался на неплохом уровне. Удалось достигнуть частоты графического процессора 1201 (Boost - 1289) МГц, а в играх и вовсе до 1377 МГц. Видеопамять смогла работать при 2000 МГц, как и многие другие коллеги.
Самое интересное ожидает нас впереди. Были выставлены следующие настройки:
- Скорость вращения вентиляторов 100% (3400 об/мин);
- Max power Limit 110% | Temp. Limit 91°C;
- Напряжение на графическом процессоре +87 мВ;
- Дополнительно было открыто окно и снята дверца корпуса.

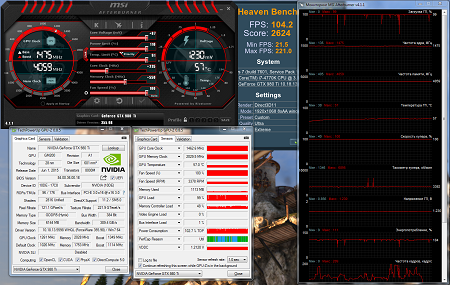

Это способствовало разгону до 1261 МГц по ядру (Boost до 1349 МГц), а памяти – до 2028 МГц. Конечно, это не рекордные результаты для GeForce GTX 980 Ti, но на должном уровне, особенно если учитывать, что печатная плата нам досталась от «референса».
Исследование потенциала системы охлаждения
реклама

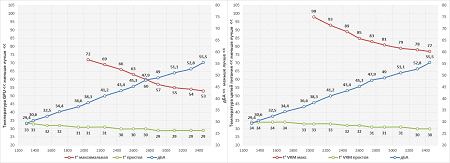

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данные видеокарты лишены датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
И здесь раскрываются все карты игрока в виде модели KFA2 GeForce GTX 980 Ti OC. Разработчики подошли к своей задаче с интересной позиции, постаравшись подобрать самые оптимальные параметры для новинки. Уже в нагрузке мы видим это в приемлемом шуме и температуре цепей питания на уровне 97-100°C. Запаса для уменьшения скорости вращения вентиляторов и наступления акустического комфорта нет, можно сказать, видеокарта работает на пределе.
Уровень потребляемого электричества
Приведем график потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU. В качестве дополнительного участника будет указана видеокарта XFX Radeon R9 390X Double Dissipation, которая была у меня ранее.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Напоследок остается лишь привести версию микропрограммного обеспечения KFA2 GeForce GTX 980 Ti.
Заключение
Начнем со списка достоинств и недостатков рассмотренной модели.
Плюсы KFA2 GeForce GTX 980 Ti OC:
- Наличие заводского разгона;
- Качественная элементная база и система питания;
- Более демократичный ценник в сравнении с конкурентами.
Минусы видеокарты:
- Большие размеры;
- Посредственное охлаждение подсистемы питания.
Как таковая видеокарта KFA2 GeForce GTX 980 Ti OC имеет право на жизнь, ведь со своей главной задачей – обеспечением высокого уровня производительности при прочих хороших показателях – она справляется. Да, не обошлось без замечаний к конструкции системы охлаждения, габаритам модели и нагреву компонентов, но разработчики сделали упор на достижении оптимального соотношения характеристик и цены, справившись с этим замечательно.
В целом же данная версия получилась не столь интересной, как рассмотренная ранее KFA2 GeForce GTX 980 Ti Hall of Fame, но здесь стоит понимать разницу между топовым представителем своей линейки и решением среднего уровня. KFA2 GeForce GTX 980 Ti OC как нельзя кстати подойдет для пользователя, который не увлекается разгоном и собирает систему в большом продуваемом корпусе.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту KFA2 GeForce GTX 980 Ti OC;
- А также лично donnerjack.
