Система охлаждения
Не меня одного заинтересовала система охлаждения модели KFA2 GeForce GTX 980 Ti OC, ведь хотелось узнать, что же она из себя представляет и не пошли ли инженеры по тропинке удешевления и экономии. Оправданы ли наши страхи или нет покажут тесты, в плане конструкции все на хорошем уровне и начнем мы с разбора.
Для начала необходимо открутить четыре подпружиненных винта.

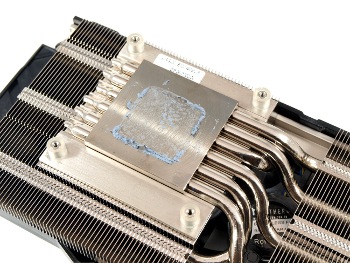

Большое медное никелированное основание контактирует с графическим процессором GM200, в качестве термоинтерфейса использована серая паста, которая была еще свежей и тягучей. Здесь же видны шесть тепловых трубок диаметром 6 мм каждая, которые пронизывают двухсекционный массивный радиатор, а для увеличения эффективности все соединения тщательно пропаяны.
реклама

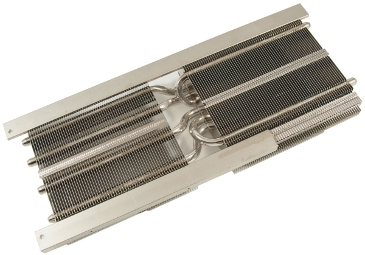

Разработчики решили, как и многие другие производители, оснастить новинку охладителем размерами идентичными печатной плате, а выиграть в его производительности за счет высоты пластин. Сверху находятся две планки для крепления кожуха с помощью маленьких винтиков.
Один из спорных вопросов возникает к его длине, ведь выступающий край свисает с PCB и никакой роли, кроме декоративной, он не выполняет. Как по мне инженерам стоило распорядится более обдуманно доступными возможностями и сделать кожух покороче.

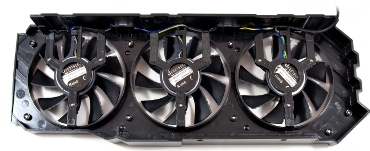

За активную часть отвечают три вентилятора типоразмера 80 мм, все они идентичны между собой, представлены фирмой Ecotherm. Информация на наклейке очень скудна, удается лишь выяснить, что они на шарикоподшипниках, имеют характеристику 12 В и дату изготовления 12 июня 2015 года. Хорошо хоть, что они еще имеют управление скоростью вращения, и на том спасибо, так удалось выяснить, что диапазон составляет 1300-3550 об/мин.
Энергопотребление в 250 Вт это вам не шутки, и поэтому цепям питания приходится несладко при высокой нагрузке, а на систему охлаждения ложится большая ответственность для усмирения пыла и нагрева транзисторов. И чтобы мы не беспокоились, инженеры NVIDIA убрали из зоны подсистемы питания термодатчик: меньше знаем, крепче спим .
реклама

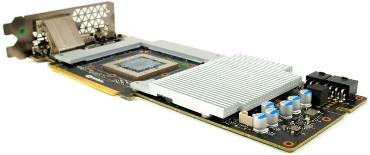

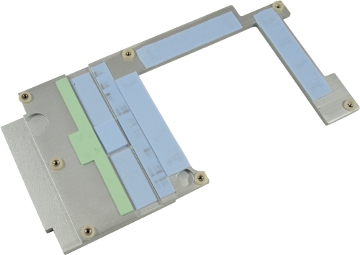

В роли СО здесь выступает пластина с невысоким оребрением, которая накрывает и силовые элементы, и микросхемы видеопамяти. Уже неплохо видеть таких размеров радиатор, однако, есть и недостаток: при нормальном прижиме он выгибается и несколько чипов GDDR5 не получают контакта, при сильном – деформируется текстолит самой видеокарты.
Печатная плата

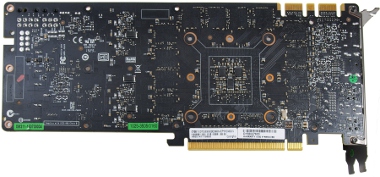

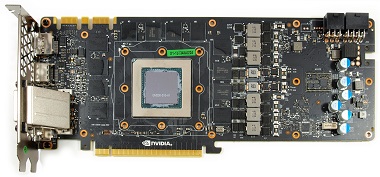

Ни для кого не будет сюрпризом, что KFA2 GeForce GTX 980 Ti OC построена на эталонной печатной плате.
Как и на своей старшей представительнице – GeForce GTX Titan X, заявлено применение еще более качественной элементной базы, которая сводит на нет все писки и трески подсистемы питания. В нашем случае все покажет время.

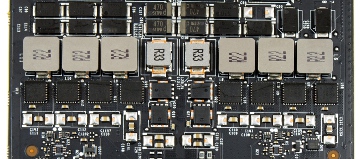

Силовая часть построена по схеме «6+1+2», где шесть фаз отводится для графического процессора, одна для PLL и две – для памяти. ШИМ-контроллер ON Semiconductor NCP81174, который поддерживает регулировку напряжением с помощью утилит.
Сердцем видеокарты стал графический процессор Nvidia GM200-310-A1, произведенный по 28 нм техпроцессу в июне 2015 года. Он включает в себя 2816 ядер CUDA, 96 блоков растеризации и 176 текстурных блоков.
На плате распаяны двенадцать микросхем памяти по 512 Мбайт каждая производства SKhynix, маркировка H5GQ4H24MFR, с шиной обмена данных 384 бита, что дает общий объем памяти в 6 Гбайт. Паспортная частота составляет 1750 МГц (эффективная частота 7000 МГц).
