Тестовый стенд
Конфигурация:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
реклама
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Игровые тесты
В части игр, где это возможно, использовались встроенные отрезки теста, при необходимости тестирование дополнялось результатами утилиты Fraps v3.5.99. Для данного теста мы полностью пересмотрели уровень качества в играх для видеокарт топ-класса. И теперь в игровых приложениях выставляются максимальные настройки.
Но с учетом того, что модели класса Radeon R9 370 2048 Мбайт не предназначены, да и не в состоянии тянуть 4К разрешение из-за банальной нехватки видеопамяти и вычислительной мощности, мы ограничимся двумя популярными разрешениями: 1920 х 1080 и 2560 х 1440.
Список игровых приложений:
- Battlefield 4;
- Company Of Heroes II;
- Crysis 3;
- Far Cry III;
- Grand Theft Auto V;
- Metro Last Light;
- Sleeping Dogs;
- Sniper Elite III;
- Thief (2014);
- Tomb Raider (2013);
- Total War: Rome II;
- The Witcher 3: Wild Hunt.
реклама
VSync при проведении тестов был отключен.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя - в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

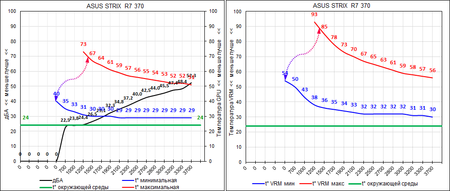

Температуры графического ядра/системы питания и обороты вентилятора/ов.
Видеокарта ASUS умеет останавливать вентиляторы: при достижении температуры менее 58°C они выключаются. Включаются же при температуре выше 63°C. Минимальная частота вращения – 600-700 об/мин. С такой частотой они могут вращаться, только когда обороты снижаются в сторону уменьшения. Если вы пытаетесь найти точку в показаниях диагностических утилит, при которой вертушки начинают работу, разочарую вас, она находится у отметки 800-900 об/мин. Поэтому переход из режима беззвучной работы происходит заметно для окружающих.
В целом система охлаждения GPU выполняет свою задачу превосходно. Видно, что инженеры ASUS постарались максимально обеззвучить видеокарту и немного перестарались. Зона VRM попросту перегревается, приводя к нестабильности памяти в разгоне. Вот, скажем, разогнали вы ее до 1700 МГц, и первые полчаса все идет отлично, а потом получаете разноцветные полоски. И виноват в этом только маленький и неэффективный радиатор VRM. Вручную поднимаете обороты до 2000 об/мин, и вуаля, частота 1700 МГц покорена.
Если говорить об абсолютных значениях, то уровень шума очень низкий: в простое 0 дБА, в играх не более 25.1 дБА. Разве что немного шуршат дроссели, что слышно на видеозаписи. Но здесь стоит сказать, что это средний уровень шума данных компонентов в случае современных видеокарт.
Детальные данные
Для оценки поведения участников обзора в номинальном режиме и при разгоне обратимся к тесту Metro: Last Light, проведенному шесть раз, и параллельно соберем данные, которые затрагивают графическое ядро, память, энергопотребление и температуры. После объединения полученных результатов в единых графиках можно видеть, насколько точно соответствуют заводские характеристики реальным цифрам, а также что происходит с важными показателями при разгоне.

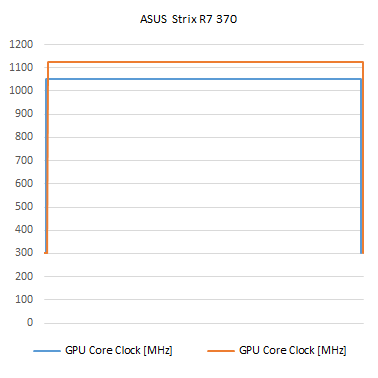

Частота ядра и стабильность GPU Boost.
реклама
Разгон ASUS Radeon R7 370 Strix поверг меня в шок – как будто возвратился на три года назад. Ни тебе управления напряжением, ни большого запаса по TDP. И тем печальнее, что система питания при повышенных оборотах вентилятора нормально охлаждается, и позволяет задать (и что самое главное – выдержать!) и 1.25 В, и 1.3 В.
Видимо, в ASUS решили перестраховаться. В фирменной утилите максимальное напряжение равно номинальному (1.118 В), поэтому рассчитывать на высокий разгон не приходится. Всего 1125 МГц по ядру – это не очень много, обычно графические процессоры этого семейства при 1.25 В спокойно разгоняются до 1.2-1.25 ГГц.
Частота памяти.
Зато установленные микросхемы памяти удивили своими характеристиками. Мало того, что ее сама ASUS разогнала, так и качество кристаллов настолько велико, что при обдуве можно достигнуть и 1700 МГц. Здесь же пришлось откатиться на 50 МГц из-за постоянно «горячей» зоны VRM, которая нагревала текстолит и вместе с ним микросхемы памяти.
Увы, у рассмотренной видеокарты нет датчика температуры VRM. А если б он был и задействовался при выборе оборотов вентиляторов, не было бы такой проблемы с разгоном микросхем памяти.
Напряжение vGPU.
По факту оно заблокировано, но можно попробовать обойти сторонними утилитами. Так, в старой версии Sapphire TriXX все еще доступно максимальное значение в 1.3 В. Энтузиастам стоит поискать эту версию и применить ее на практике.
Температура GPU.
Без изменения напряжения лишние мегагерцы не сказываются на общем нагреве. В номинале видеокарта прогревается до 70°C, в разгоне – на 2°C больше.

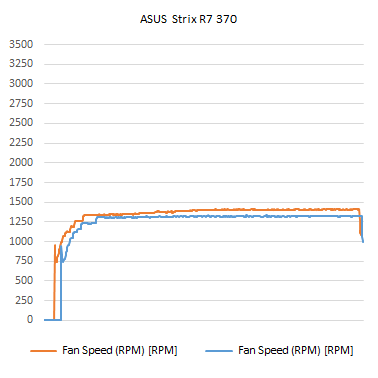

Обороты вентиляторов.
Что в разгоне, что без него – результат один. Модель ASUS Radeon R7 370 Strix остается очень тихой.
Уровень потребляемого электричества
Среднее
Включите JavaScript, чтобы видеть графики
Официально AMD Radeon R7 370 должна потреблять не более 110 Вт, и разработчики ASUS с точностью до 5 Вт вписались в отведенный диапазон энергопотребления. Но главный соперник, Nvidia GeForce GTX 750 Ti, гораздо экономнее.
