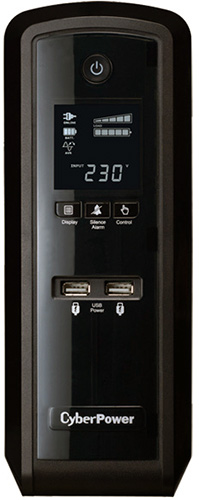

Центральное место на передней панели занимает крупный экран, предоставляющий пользователю разнообразную информацию. Ему стоит уделить особое внимание.
В верхней части отображаются две шкалы – заряд батареи и уровень нагрузки. Слева помещен трехпозиционный индикатор – сеть/батарея/AVR. В нижней части дисплея отображается различная «числовая» информация.
В зависимости от выбранного режима (за это отвечают клавиши под экраном): напряжение питания (сеть), напряжение на выходе ИБП, частота (сеть), нагрузка (потребляемая мощность) в трех вариантах – Вт, ВА и процент от номинала ИБП, заряд батареи (в процентах), прогнозируемое время работы от аккумулятора при текущем уровне нагрузки (в минутах).
реклама
Что ж, система мониторинга, и правда, оказалась очень продвинутой. К тому же ее функциональность можно значительно расширить, если подключить ИБП к материнской плате и установить фирменную утилиту CyberPower ControlPanel Personal Edition.
Помимо отображения разнообразной информации, эта программа позволяет ИБП полностью управлять питанием ПК – например, переводить систему в спящий режим при отключении внешнего питания, доступно и включение/отключение системы по заранее составленному графику (для этого требуется подключение через COM-порт). К тому же ControlPanel ведет «лог» сбоев в работе сети. Эти возможности отчасти приближают CP1300EPFCLCD к профессиональным ИБП, работающим с серверами и «хранилищами» данных. Подробнее с возможностями системы ControlPanel можно ознакомиться в подробной инструкции, размещенной на официальном сайте.
Также на передней панели находится кнопка включения ИБП и клавиша «бесшумного» режима. Здесь можно отметить небольшую недоработку конструкторов: перевести устройство в бесшумный режим (при этом отключается звуковая индикация сбоев, проще говоря – ИБП не «пищит» при отключении внешнего питания) можно только после включения; а оно сопровождается громким звуковым сигналом, что может создать некоторые проблемы при необходимости тихо запустить систему в ночное время.
В качестве аккумулятора эта модель ИБП использует пару необслуживаемых герметичных свинцово-кислотных батарей производства B.B. Battery. Маркировка – CPS7-12, напряжение 12 В, емкость 7 А·ч. При необходимости для них несложно подобрать замену (производитель рекомендует менять аккумуляторы раз в два-три года при использовании ИБП в штатном режиме). Аккумуляторы закреплены под передней панелью, чтобы добраться до них достаточно выкрутить два винта.
Что касается технических характеристик, главной особенностью CyberPower CP1300EPFCLCD является «честная» синусоидальная форма выходного напряжения, что обеспечивает нормальную работу блоков питания с активным PFC.
В остальном все довольно просто: для повышения/понижения напряжения питания сети используется одноступенчатый трансформатор (для дополнительного охлаждения на катушку установлен 80 мм вентилятор), за преобразование напряжения при питании от батареи и формирование синусоидального сигнала отвечает транзисторная сборка на компонентах производства International Rectifier, управляет системой процессор STM32F-102C8T6 (он же обеспечивает мониторинг параметров и связь с ПК).
Краткие технические характеристики
реклама
Наименование модели |
CP1300EPFCLCD |
Заявленная мощность, Вт/ В·А |
|
Входное напряжение, В /Частота, Гц |
|
Выходное напряжение, В /Частота, Гц |
|
Выходные разъемы |
|
Время переключения (типичное), мс |
|
Аккумулятор, маркировка |
|
Тип |
|
Напряжение, В |
|
Емкость, Ач |
|
Время полной зарядки, ч |
|
Заявленное время работы при полной/половинной нагрузке, мин |
|
Размерность корпуса, мм |
|
Масса, кг |
|
Тестовый стенд
Конфигурация:
- Материнская плата: ASUS P8P67 PRO (BIOS v 1204);
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: Radeon HD 6970;
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Cooler Master V1200 (80 Plus Platinum), 1200 Ватт;
- Корпус: открытый стенд.
Программное обеспечение:
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 13.4;
- Вспомогательные утилиты:
- MSI Afterburner 2.3.1;
- ASUS TurboV EVO;
- Prime 95 v.27.9;
- Furmark 1.10.6;
- Real Temp 3.7.
Результаты тестов
Основной вопрос – способность ИБП работать с реальной игровой системой, оснащенной блоком питания с активным PFC.
Для проверки мы используем наш стандартный нагрузочный стенд, применяемый при тестировании блоков питания. Это игровая система с калиброванными уровнями потребления, оснащенная парой прожорливых видеокарт Radeon HD 6970 и разогнанным четырехъядерным процессором. Для создания максимальной нагрузки применяются разнообразные стресс-тесты.
CyberPower CP1300EPFCLCD без труда справился с уровнем потребления 650 Вт, характерным для очень мощной системы с парой видеокарт (около 100 Вт при этом приходится на монитор и периферию). Напомню, что реальное потребление стенда при нормальной игровой нагрузке не превышает 500 Вт – для получения больших значений приходится использовать специальные утилиты.
Дополнительно были испытаны режимы с нагрузкой 500 Вт, 350 Вт и 150 Вт (работа ПК с монитором в офисном варианте при активных технологиях энергосбережения). Посмотрим на график времени работы от аккумулятора при разных уровнях нагрузки.
Время работы от батареи
При разных уровнях нагрузки
Мин
Включите JavaScript, чтобы видеть графики
Первый, самый «тяжелый», сценарий – отключение внешнего питания при работе очень производительной системы с максимальной нагрузкой (500-650 Вт). Даже в этом случае для завершения работы у пользователя будет 7-10 минут (отдельно отмечу высокую точность «прогноза» оставшегося времени работы, выводимого на экран ИБП).
Если же вовремя закрыть игру и выйти на рабочий стол, это время увеличится в несколько раз. При работе в офисном режиме с активированными технологиями энергосбережения этот период можно продлить до 30 минут. Отличные результаты – ИБП не пасует перед мощным блоком питания с активным PFC.
Стоит отметить, насколько четко выдерживается выходное напряжение. При уменьшении заряда батареи (и, как следствие, падении напряжения) устройство продолжало выдавать положенные 230 В.
Напряжение
При разных уровнях заряда аккумулятора
В
Включите JavaScript, чтобы видеть графики
«Типичное» время зарядки батареи, заявленное производителем, составляет около 8 часов. При проведении тестов аккумулятор разряжался полностью – до отключения системы, после этого на восстановления заряда до 100% уходило 10-10.5 часов. А вот при разряде батареи на 50% для восстановления было достаточно 3.5-4 часов.
реклама
Заключение
Итак, рассмотренная модель CyberPower CP1300EPFCLCD производит положительное впечатление.
Во-первых, устройство отлично справляется со своими прямыми обязанностями, обеспечивая работу даже очень «прожорливой» системы, оснащенной БП с активным PFC. Фактически ИБП мощностью более 700 Вт достаточно для любого домашнего ПК, включая конфигурацию с парой видеокарт. При этом время работы под нагрузкой может достигать 7-10 минут, а при выходе на рабочий стол и использовании ПК в офисном режиме – 30 минут.
Во-вторых – стоит обратить внимание на развитую функциональность. Этот «бесперебойник» оснащен информативным экраном, отображающим массу полезной информации. Дополнительно расширить возможности мониторинга и настройки можно с помощью утилиты CyberPower ControlPanel. Вдобавок фирменное ПО позволяет организовать совместную работу ИБП и ПК – включая перевод в «спящий» режим (при отключении внешнего питания) и запуск системы по графику.
Среди прочих плюсов отмечу наличие двух портов USB с током до 2 А, которые позволяют использовать устройство вместо штатных зарядок смартфонов и планшетов. Кроме того, CyberPower CP1300EPFCLCD оснащен «фильтром» телефонной/сетевой линии. При этом корпус модели оказался весьма компактным – особенно для высокомощного ИБП с шестью полноценными «евророзетками».
Среди минусов можно отметить только высокую стоимость (что характерно для устройств этого класса) и мелкие недочеты вроде громкого сигнала включения и маркого пластика передней панели, который моментально покрывается отпечатками пальцев. В остальном – это хорошо проработанный продукт, который может быть рекомендован к покупке.
Выражаем благодарность:
- Компании CyberPower за предоставленный на тестирование ИБП CyberPower CP1300EPFCLCD.
