Система охлаждения
Серия Gaming у MSI появилась сравнительно недавно. И сейчас она занимает особую позицию в модельном ряду компании. Самые дорогие и востребованные у энтузиастов видеокарты входят в линейку Lightning. Если хочется чего-то дешевле, но при этом не сильно терять в качестве, то Gaming как раз ваш выбор.
Для версии, основанной на графическом процессоре AMD, разработчики MSI подготовили специальную модификацию CO с увеличенной до двух с половиной слотов высотой.

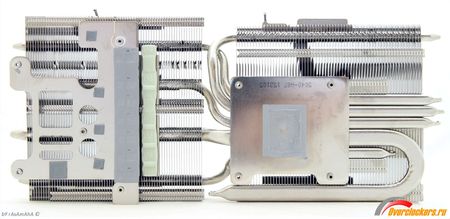

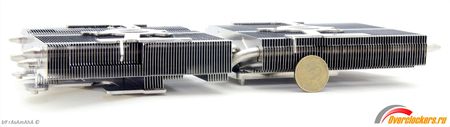

Под кожухом установлен массивный радиатор с пятью тепловыми трубками. Из них одна отличилась увеличенным в сечении диаметром. Остальные – стандартные, по 6 мм.
реклама
Уже более двух лет AMD перестала утапливать GPU внутрь, поэтому характерного горба в основании радиатора больше нет.

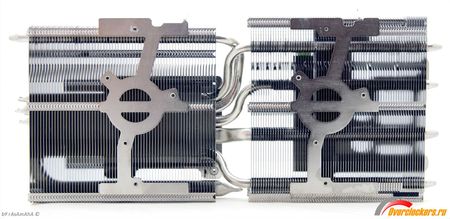

Площадь радиатора и расстояние между ребрами большие. Благодаря этому, есть подозрение, что вентиляторы не будут сильно раскручиваться. Кстати, о последних – разработчики MSI изменили дизайн лопастей, использовав Х-образное расположение.
Схожим приемом инженеры пользовались, когда создавали вентилятор для радиатора охлаждения машин. В данном случае это было сделано для уменьшения вибраций и постоянно растущего диаметра.

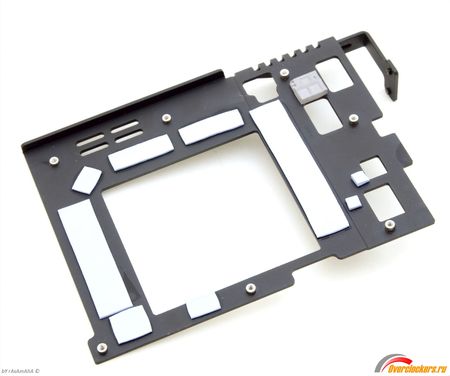

Пространство между печатной платой и основным радиатором отведено под вспомогательное охлаждение. Небольшая пластина закрывает модули памяти и несколько других элементов. Чтобы воздух, проходящий через ребра и дальше, приносил большую пользу, в пластине сделаны прорези. Через них охлаждаются модули памяти.
Из всего этого следует, что компания MSI учла предыдущие ошибки в конструкции и теперь старается их не повторять.
реклама

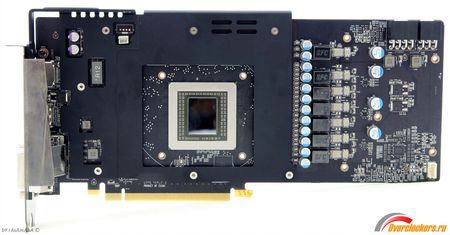

Причем сама пластина не закрывает участок силовых цепей. На них работают две конструктивных особенности: с обратной стороны основного радиатора расположены толстые термопрокладки, контактирующие с катушками. А расстояние между ребрами обеспечивает избыточный воздушный поток, направленный на силовые транзисторы.
Оба фактора позволяют судить о хорошей продуманности СО в целом. Проведенные в дальнейшем тесты лишь подтвердят это.

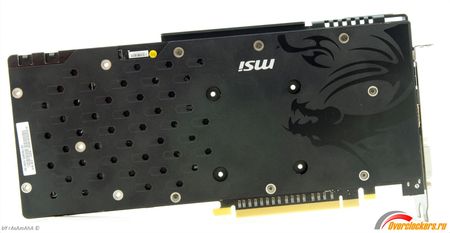

Обратная сторона видеокарты закрыта декоративной решеткой. Памяти под ней нет, как нет и контакта с текстолитом. Поэтому называться радиатором она не может.
Тестовый стенд
Конфигурация:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Игровые тесты
В части игр, где это возможно, использовались встроенные отрезки теста, при необходимости тестирование дополнялось результатами утилиты Fraps v3.5.99. Для данного теста мы полностью пересмотрели уровень качества в играх для видеокарт топ-класса. Теперь в игровых приложениях выставляются максимальные настройки, а к списку разрешений добавилось 4К (3840 х 2160).
- Battlefield 4;
- Company Of Heroes II;
- Crysis 3;
- Far Cry III;
- Metro Last Light;
- Sleeping Dogs;
- Sniper Elite III;
- Thief (2014);
- Tomb Raider (2013);
- Total War: Rome II.
реклама
VSync при проведении тестов был отключен.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определённых оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

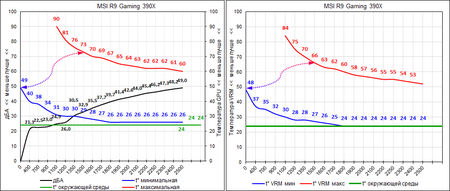

Температуры графического ядра/системы питания и обороты вентилятора/ов.
Охлаждение на модели MSI полупассивное. Работает оно так: пока температура не поднимется выше 60°C, вентиляторы молчат. Убрали нагрузку и вышли из приложения, они продолжают вращаться до 60°C, а далее останавливаются. Старт в основном происходит плавно, но речь идет о «холодном» старте, когда видеокарта только заработала.
При повторном появлении нагрузки момент начала вращения крыльчатки вентиляторов резко выделяется и отлично ощущается ушами. Тем более этот факт непонятен, когда система управления (ШИМ-контроллер) может и умеет подавать ток плавно! Проверено экспериментально, при отключении встроенного алгоритма и управления пропеллерами вручную.
Зато максимальные температуры GPU очень низкие. При использовании референсной СО, помнится, встречались значения около 90-95°C. В нашем случае большой радиатор MSI работает гораздо лучше. Да и особый профиль лопастей не создает большого шума при номинальных 1500 оборотах под нагрузкой.
Несмотря на то, что кажется, будто на видео присутствует писк дросселей, на самом деле он настолько мал, что на фоне работы вентиляторов практически неощутим.
