Система охлаждения
Система охлаждения «Triple Force» была подвергнута серьезным модификациям, которые пошли новинке только на пользу.
И для более близкого знакомства с ней необходимо открутить четыре винта в области графического процессора и два – в области подсистемы питания. Далее следует аккуратно отсоединить два коротких провода с подсветкой и вентиляторами, чтобы снять кулер.

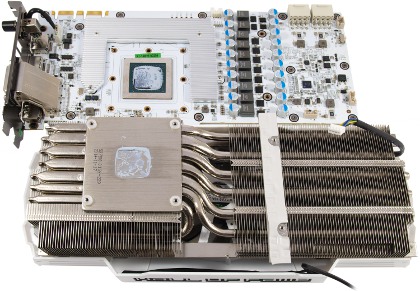

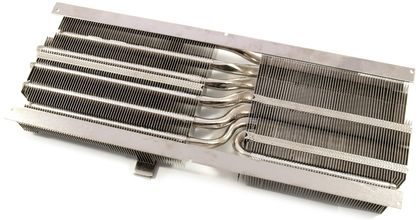

Массивный двухсекционный радиатор, набранный из 62 и 66 алюминиевых никелированных пластин, пронизан семью тепловыми трубками. Диаметр центральных – 8 мм, крайних – 6 мм.
реклама

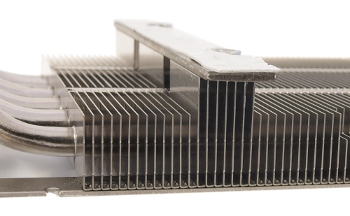

Все соединения тщательно пропаяны, что должно положительно сказаться на эффективности системы охлаждения в целом. Сверху находятся шасси для крепления кожуха.

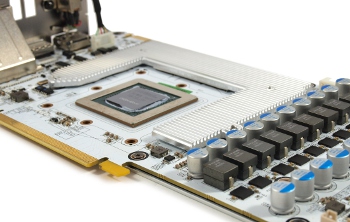

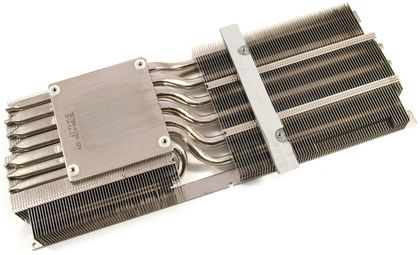

За отвод тепла от силовых элементов отвечает участок удлиненных ребер с напаянной пластиной. Контакт осуществляется через серую термопрокладку.
Разработчикам стоит отдать должное, ведь крепление происходит не по краям, а ближе к центру, отчего прижим получается более равномерный.
Кожух системы охлаждения изготовлен из пластика и крепится четырьмя маленькими винтиками по бокам. Сверху с помощью изоленты намертво закрепляется светодиодная лента, которую без особой надобности лучше не извлекать, поскольку (судя по тестовому образцу) она приклеена намертво.
реклама

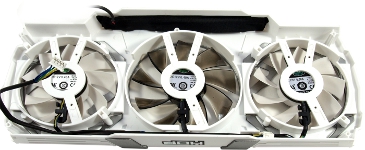

За активную часть отвечают две различных модели вентиляторов производства Cooler Master. Центральный девятилопастный пропеллер представлен моделью FY09015L12LPA с техническими характеристиками 12 В и 0.40 А (причем сбоку находится маркировка каждого проводка в отдельности, что может пригодиться). Согласно проведенным замерам скорость вращения его крыльчатки лежала в диапазоне 1200-3300 об/мин.
Крайние вертушки получили те же девять лопастей и относятся к той же серии вентиляторов, но с меньшим диаметром. Маркировка FY08015L12LPA, характеристики – 12 В, 0.30 А.
Инженеры позаботились и об охлаждении микросхем памяти, за что отвечает низкопрофильный радиатор с маленьким оребрением.
Если вспомнить модель GeForce GTX 780 Ti HOF Edition, то здесь прижим равномернее, все микросхемы контактируют с термопрокладкой. Определенный успех .

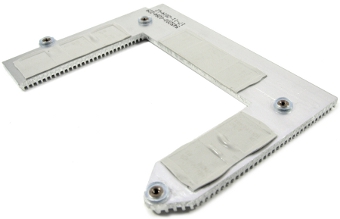

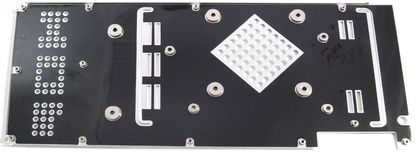

Последним элементом демонтируется металлическая пластина, так как разработчики крепят к ней или через нее все остальные части системы охлаждения.
Стоит отметить, что она не участвует (как у прошлой видеокарты) в отводе тепла от подсистемы питания, что можно записать в первый минус конструкции.

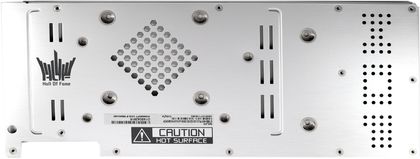

На поверхности присутствует защитная пленка для предотвращения устройства от короткого замыкания.
Печатная плата

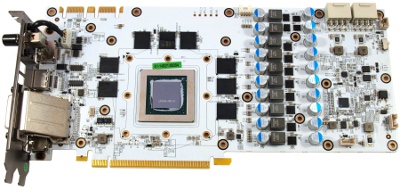

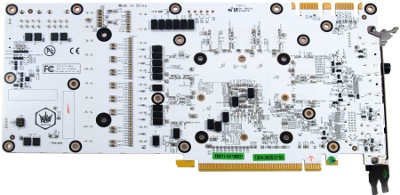

Инженеры компании создали оригинальную печатную плату собственного белоснежного дизайна, которая (в отличие от модели GeForce GTX 780 Ti HOF Edition) получила иное расположение некоторых элементов.
реклама
К ее достоинствам можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов, микросхемы DrMOS, усиленную подсистему питания.
Кроме этого, видеокарта оснащена дополнительными разъемами для подключения соответствующего оборудования.

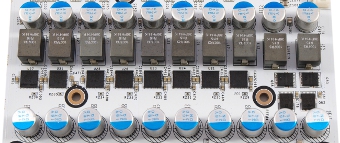

Подсистема питания построена с использованием качественных элементов по схеме «8+1+2» для GPU, PLL и микросхем памяти соответственно.
За управление отвечает тот же цифровой ШИМ-контроллер IR 3595, который установлен на младшей модели Galax GeForce GTX 980 SOC.
В основе видеокарты лежит графический процессор Nvidia GM204-400-A1, произведенный по 28 нм техпроцессу в середине октября 2014 года.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства Samsung с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта. Паспортная частота составляет 1753 МГц (эффективная частота 7012 МГц).

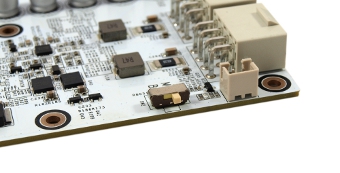

После снятия кулера становится доступным переключатель BIOS, который сложно было заметить ранее. Вместо привычных позиций «1-2» здесь отмечены «B-M».

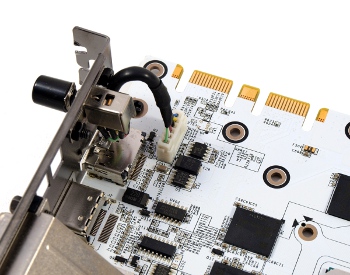

Открывается и возможность просмотра схемы подключения кнопки на задней панели.
Итак, для достижения высоких результатов в разгоне видеокарта Galax GeForce GTX 980 HOF обладает рядом преимуществ:
- Технология Hyper Boost – увеличивает скорость вращения крыльчаток вентиляторов и максимальную мощность, которая подводится к GPU, что будет полезно во время разгонных экспериментов;
- Voltage tool – разработанный энтузиастами инструмент для повышения напряжения за границами доступных значений;
- Две микросхемы BIOS – для безопасного использования новых версий прошивок и модификации параметров.
Теперь перейдем к практической части.
