Тестовый стенд
Тестирование видеокарт Gigabyte GeForce GTX 970 Mini и Inno3D GeForce GTX 970 HerculeZ X2 проходило в составе следующей конфигурации:
- Материнская плата: ASUS Maximus VII Hero (BIOS v 2201);
- Процессор: Intel Core i7-4770K 3800 МГц (100х38, 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-10-27, 2x4 Гбайта, двухканальный режим);
- Жесткий диск: OCZ Vertex 4, 128 Гбайт;
- Блок питания: ETG Premium 1200 Ватт;
- Корпус: Cooler Master HAF 922.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare WHQL 347.52;
- Вспомогательные утилиты:
- GPU-z v. 0.8.2;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.0 Final;
- MSI Kombustor 2.5.
Инструментарий и методика тестирования
реклама
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась утилита MSI Afterburner v4.1.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Исследование потенциала системы охлаждения
Обычно в своих материалах я придерживаюсь следующей последовательности разделов: стандартные частоты, разгон, исследование потенциала системы охлаждения. Но этот обзор будет исключением, и чтобы вы уловили суть моих мыслей, проделаем все этапы в обратной последовательности.

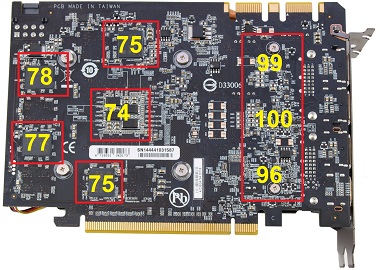

И начнем мы с фотографий зон температур печатной платы во время 20-минутной игровой нагрузки, создаваемой прогонами программы Heaven BenchMark v4.0.
Gigabyte GeForce GTX 970 Mini
реклама
Как вы можете заметить, инженеры Gigabyte недооценили мощь и нагрев подсистемы питания своего детища, поэтому температура отдельных элементов достигает 100°C. Конечно, с одной стороны, они рассчитаны на подобные значения, но эти результаты получены в большом и проветриваемом корпусе Cooler Master HAF 922, а что будет в тесном HTPC?
Отдельно отметим температуру графического процессора с обратной стороны печатной платы. Запомните цифру в 74°C, мы к ней еще вернемся.

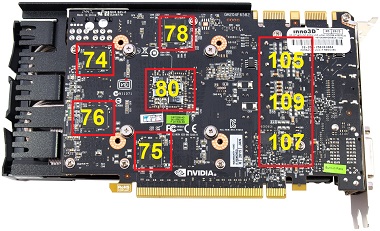

Inno3D GeForce GTX 970 HerculeZ X2
В свою очередь модель Inno3D вызывает недоумение, хотя другого от плоской пластины, еле контактирующей с элементами, ждать не стоило. И вентиляторы, раскрученные в полную силу, не спасают положение, поэтому затея с разгоном отпадает сама собой.
Создается впечатление, что инженеры компании так спешили с выпуском этой видеокарты, что даже не проводили должные и необходимые тесты.
Исследование потенциала системы охлаждения
Переходим теперь к основной цели раздела. Первым делом исследование возможностей СО проводилось в автоматическом режиме работы со снятием значений температуры и уровня шума. На графиках присутствуют результаты всех протестированных ранее по данной методике видеокарт GeForce GTX 970. В будущем эта база будет дополняться.
Температура в простое.
Стандартные настройки
°C
Включите JavaScript, чтобы видеть графики
Скорость вращения вентиляторов (во всех случаях в скобках указаны проценты от максимума по данным программного мониторинга).
Стандартные настройки
об/мин
Включите JavaScript, чтобы видеть графики
Нагрузка осуществлялась тремя прогонами в Heaven Benchmark 4.0, затем фиксированную максимальную отметку температуры и оборотов вентиляторов заносили на графики. Значения шума приведены на отдельном графике.
3D нагрузка
Heaven Benchmark
°C
Включите JavaScript, чтобы видеть графики
реклама
Под нагрузкой показатели многих моделей выравниваются на отметке в 73°C, поскольку это значение является отправной точкой для эталонной версии GeForce GTX 970 для повышения оборотов вентиляторов и снижения напряжения. Кроме видеокарты Zotac, получившей BIOS с другими значениями, и модели Inno3D, вентиляторы которой слишком поздно вступают в дело.
На фоне впечатляющей Gigabyte GeForce GTX 970 G1 Gaming видеокарта Gigabyte с приставкой Mini выступает еще лучше при тех же условиях тестирования! Эффективная СО? Не думаю. Вероятнее всего, термодатчик занижает показания температуры графического процессора, ведь с другой стороны платы достигается 74-75°C. Проще говоря, разница составляет в среднем 12-14°C, что отличается от других моделей с их 2-5°C. Может быть, все дело в неисправном термодатчике или некорректном снятии показаний.
Данные по скорости вращения вентиляторов.
Стандартные настройки
об/мин
Включите JavaScript, чтобы видеть графики
Максимальный разгон
Heaven Benchmark
°C
Включите JavaScript, чтобы видеть графики
На этапе максимально достигнутого разгона результаты температур сильно разнятся из-за того, что у некоторых моделей пришлось вмешаться в алгоритм управления вентиляторами. В противном случае происходит банальный перегрев подсистемы питания, несмотря на некритические значения температур графического процессора.
Итак, Inno3D GeForce GTX 970 HerculeZ X2 выбыла из гонки, а у Gigabyte GeForce GTX 970 Mini при 100% оборотов вентилятора продолжается череда впечатляющих результатов.
Данные по скорости вращения крыльчаток вентиляторов.
Максимальный разгон
об/мин
Включите JavaScript, чтобы видеть графики

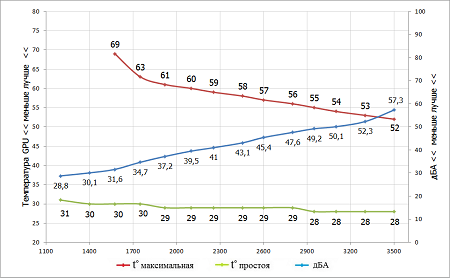

График зависимости температуры и шума от оборотов вентилятора системы охлаждения Gigabyte GeForce GTX 970 Mini.
Тестирование было прекращено из-за высокого нагрева подсистемы питания, температура которой превышала 110°C.

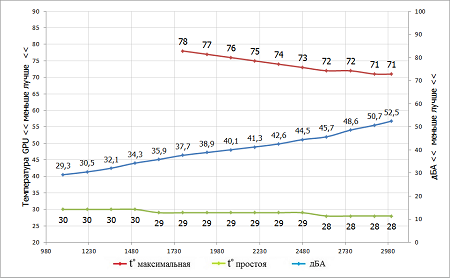

Аналогичные показатели снимались с видеокарты Inno3D GeForce GTX 970 HerculeZ X2. График зависимости температуры и шума от оборотов вентиляторов системы охлаждения.
И в этом случае тест завершался при достижении подсистемой питания температур в 110°C и выше.
Стандартные частоты и разгон
Теперь, когда вам известна температура подсистемы питания обеих видеокарт, вы поймете, почему в одном случае мне пришлось отказаться от разгона, а в другом принудительно установить обороты вентилятора на 100%.
Тест Gigabyte GeForce GTX 970 Mini
Несмотря на скромные размеры, разработчики наделили свою модель заводским разгоном и гордо написали «OC Version». Тактовая частота ядра была повышена с 1050 МГц до 1076 МГц (в режиме Boost – с 1178 МГц до 1216 МГц) при напряжении 1.2 В, видеопамять функционирует при эталонных 1753 МГц.

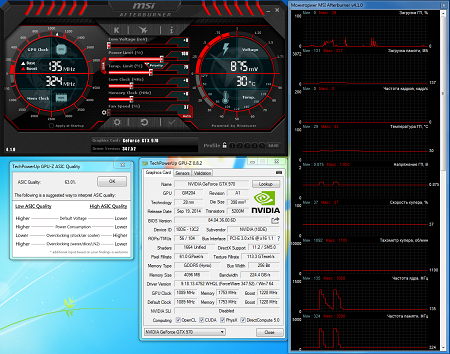

В режиме без нагрузки частоты понижаются до 135/162 МГц, температура графического процессора составляет 32°C, вентилятор работает при минимальной скорости вращения крыльчатки 1200 об/мин, создавая низкий уровень шума.
В 3D видеокарта начинает в скором времени снижать частоту и напряжение, достигая вместо 1291 МГц и 1.2 В отметок 1240 МГц и 1.112 В соответственно. Вентилятор раскручивается до 1750 об/мин; уровень шума ниже среднего при температуре GPU 62°C.
Желание испытать счастья с разгоном оказалось сильнее, ведь при 100% удалось сбить температуру подсистемы питания до 92°C, что давало надежды хоть на какой-то стабильный разгон.

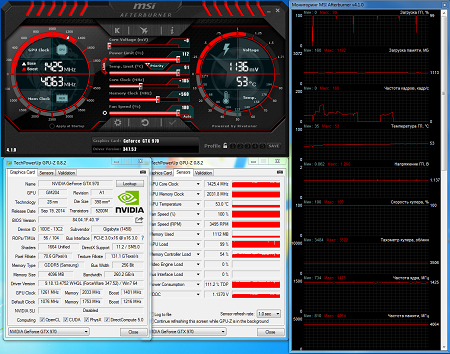

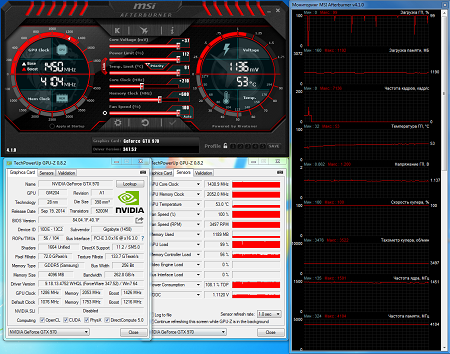

После повышения Power Limit до максимума были достигнуты частоты ядра 1261 МГц (Boost – 1401 МГц) и памяти 2033 МГц.
Повышение напряжения на +37 мВ позволило прибавить 25 МГц и 20 МГц соответственно. В целом очень скромный результат на фоне остальных участников, но не будем забывать о сложностях и ограничениях при разработке, с которыми столкнулись инженеры при выпуске данной модели. Высоких достижений здесь не стоило ждать с самого начала.
Тест Inno3D GeForce GTX 970 HerculeZ X2
Модель производства Inno3D также может похвастать заводским разгоном: до 1089 МГц по ядру (Boost – 1228 МГц) при 1.212 В. Частота памяти без изменений – 1753 МГц.

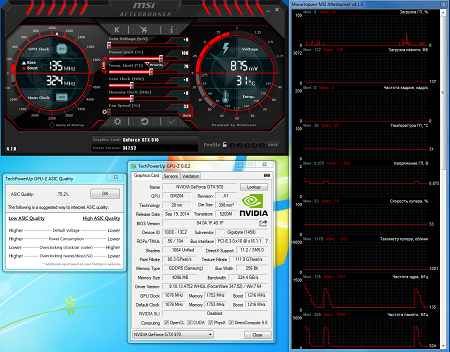

В простое видеокарта сбрасывает частоты до 135/162 МГц. Вентиляторы работают при минимально возможных 1100 об/мин, уровень шума низок.

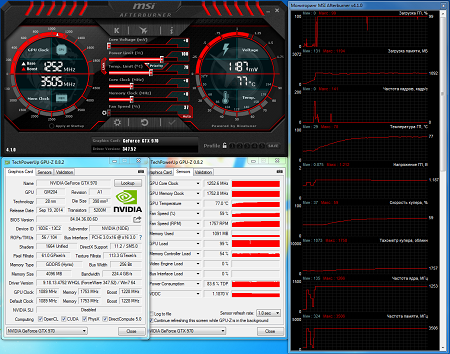

Под нагрузкой благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1266 МГц. Однако после преодоления барьера в 74°C Inno3D GeForce GTX 970 HerculeZ X2 начала снижать и GPU Core Clock, и напряжение (с 1.212 В до 1.187 В) с целью сохранить определенный баланс в системе. Но это получалось с трудом.
Несмотря на то, что частота ядра все еще выше отметки Boost, температура графического процессора достигает 78°C. Вентиляторы при этом работают при 1800 об/мин, но за счет их низкопрофильности уровень шума средний, комфортный для продолжительной работы за ПК.
Выкручивание вентиляторов на 100% не помогало сбить температуру с подсистемы питания, поэтому затеи с разгоном были оставлены, тем более что видеокарта начинала сразу же уходить в троттлинг. Поэтому посмотрим на другие цифры.

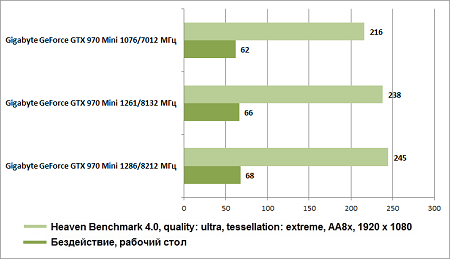

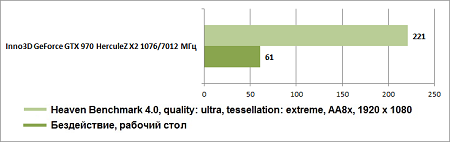

На графиках ниже представлен уровень потребляемого электричества всего стенда в зависимости от частот видеокарт, Ватт.
Заключение
Модель Gigabyte GeForce GTX 970 Mini на данный момент является первым в своем роде продуктом, сумевшим обойти оппонентов на базе GeForce GTX 760 / GTX 960 и показать более высокий уровень производительности. Конечно, с ростом популярности компактных игровых систем с дискретной графикой спрос на небольшие, но мощные графические ускорители растет, и видеокарта Gigabyte на фоне полноразмерных моделей выглядит фаворитом.
Скромный по современным меркам заводской разгон комментировать не будем, а вот на системе охлаждения с невысоким уровнем шума стоит заострить внимание. С одной стороны, ее компактность и приемлемые акустические характеристики не могут не радовать. С другой – настораживает высокий нагрев подсистемы питания, а также непонятная ситуация с температурой графического процессора, поскольку показания, считываемые термодатчиком и прибором, разнятся.
Что касается видеокарты Inno3D GeForce GTX 970 HerculeZ X2, то рассмотренный экземпляр оставил не самое лучшее впечатление. Ему не удалось ни выделиться на фоне остальных, ни полностью пройти наши тесты. Возможно, причина кроется в тестовом образце. С учетом низкой стоимости модели Inno3D ее лучше использовать в паре с водоблоком, ведь тогда она смотрится уже интереснее. Хотя с моей точки зрения лучше рассмотреть другие варианты.
Плюсы Gigabyte GeForce GTX 970 Mini:
- Компактные для mini-ITX систем размеры;
- Заводской разгон.
Минусы видеокарты:
- Скудный комплект поставки;
- Высокий нагрев подсистемы питания.
Плюсы Inno3D GeForce GTX 970 HerculeZ X2:
- Расширенный комплект поставки;
- Заводской разгон.
Минусы видеокарты:
- Перегрев подсистемы питания.
Выражаем благодарность:
- Компании Регард за предоставленные на тестирование видеокарты Gigabyte GeForce GTX 970 Mini и Inno3D GeForce GTX 970 HerculeZ X2.
