Обзор и тестирование видеокарт Gigabyte GeForce GTX 970 Mini и Inno3D GeForce GTX 970 HerculeZ X2 (страница 4)
реклама
Система охлаждения
В большинстве своем системы охлаждения видеокарт при демонтаже не несут такой опасности повредить навесные элементы или замкнуть контакты, как это может произойти на Inno3D GeForce GTX 970 HerculeZ X2.

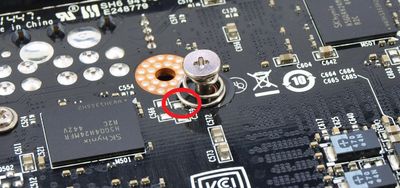

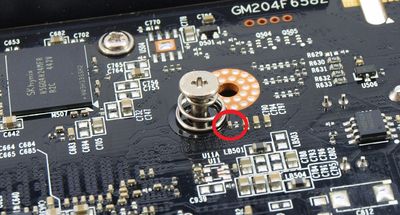

Смотрите сами: рядом с верхним правым винтиком в опасной близи расположился маленький конденсатор, который легко сбить отверткой или концом пружины при выворачивании, у верхнего левого находится контакт пустующего конденсатора, который можно замкнуть пружинкой, задев его и включив адаптер. Так что будьте внимательны и осторожны.
реклама
После проделанной операции можно ближе познакомиться с системой охлаждения.
Как и на модели Inno3D GTX 760 HerculeZ 2000s 2Gb, здесь применяется двухсекционный радиатор.
В его основании размещена медная никелированная вставка, спаянная с двумя шестимиллиметровыми тепловыми трубками.
реклама

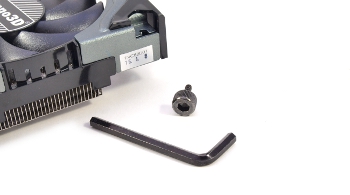

Для снятия кожуха воспользуемся специальным ключиком из комплекта поставки, которым выкручиваем шесть винтов по периметру конструкции.

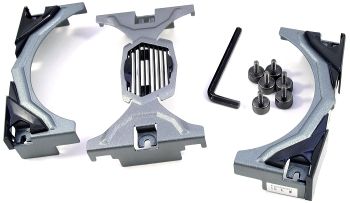

Как оказалось, декоративные металлические вставки нужны больше для красоты, чем для эффективности СО.
Без них система охлаждения выглядит совсем «голой» и не комильфо.
Вентиляторы крепятся к двум салазкам, расположенным вдоль радиатора, с помощью четырех защелок на каждой. К слову, они отлиты из очень хрупкой пластмассы, которая плохо гнулась. Возникала даже боязнь отломать их.

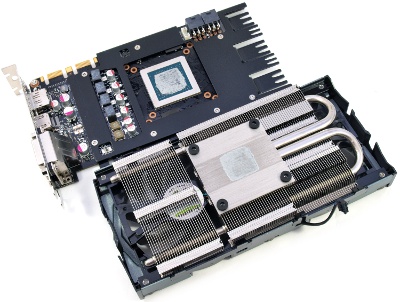

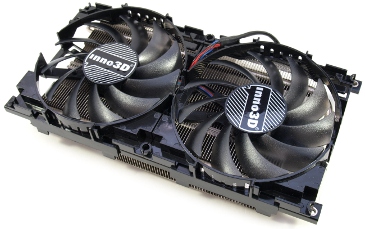

После нескольких нервных минут операция была выполнена, и вот что предстает перед нами.

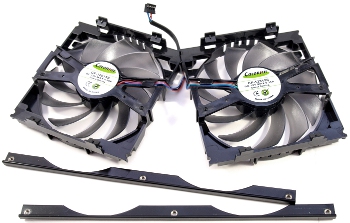

Вентиляторы соединены между собой лишь единым проводом, идущим к 4-pin коннектору. Они представлены фирмой ColorFul, модель CF-12915S, характеристики 12 В и 0.35 А.

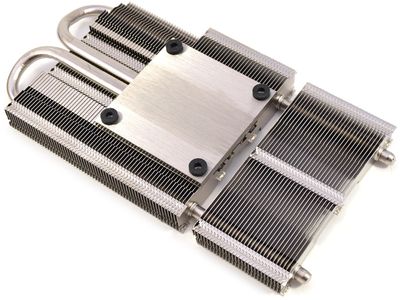

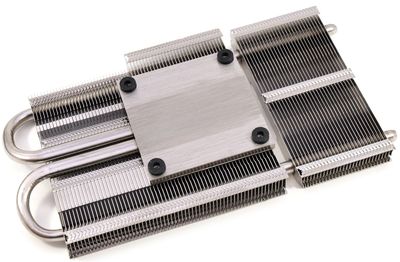

Как и говорилось ранее, двухсекционный радиатор пронизан двумя никелированными трубками диаметром 6 мм каждая.
Конструкция построена не лучшим образом, ведь теплу приходится преодолевать большое расстояние, прежде чем оно попадет на пластины. К тому же у подобной сборки польза второй секции вообще сводится к нулю.
реклама

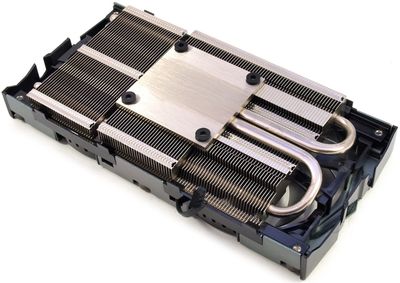

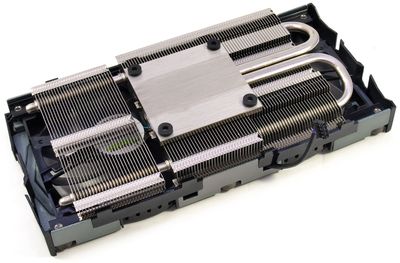

Высоту радиатора вы можете оценить по фотографии, представленной ниже.

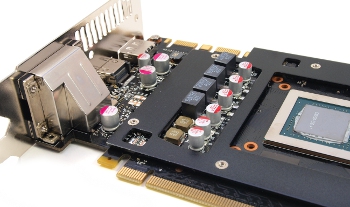

За охлаждение подсистемы питания отвечает единая пластина, контактирующая к тому же и с микросхемами памяти через резиновые термопрокладки.
Оребрения здесь никакого нет, так что полезная площадь минимальна, за исключением «лапок», свисающих с края печатной платы.
Стоит отметить не самый лучший прижим к мосфетам, несмотря на два крепежных отверстия, расположенных по диагонали.
Отдельно расскажу, как я собирал данное «чудо» инженерной мысли. Во-первых, салазки никак не крепятся к радиатору, и их приходится держать одновременно с устанавливаемыми вентиляторами. Во-вторых, защелки вертушек очень тугие, что сильно осложняло проделываемую операцию.
Стоит отметить, что никаких засечек или пометок на радиаторе нет, поэтому после сбора и установки СО на видеокарту оказалось, что я ошибся на 2 мм и всю конструкцию надо пересобрать. Мою реакцию лучше всего опишет картинка.
Печатная плата

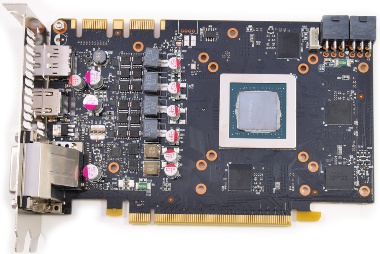

Инженеры Inno3D не стали изобретать велосипед и использовали печатную плату уже знакомой нам GeForce GTX 760 HerculeZ 2000s со всеми ее недостатками, которая в свою очередь досталась ей от референсной модели GeForce GTX 760. Такая вот унификация.

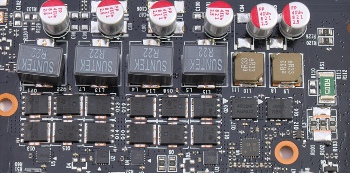

Поэтому здесь используется подсистема питания, построенная по схеме «4+2», где четыре фазы отводится на графическое ядро и две – на память. Она управляется ШИМ-контроллером NCP5392P производства компании ON Semiconductor.
В основе видеокарты лежит графический процессор Nvidia GM204-200-A1, произведенный по 28 нм техпроцессу в начале декабря 2014 года.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства SKhynix с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта.
Паспортная частота составляет 1753 МГц (эффективная частота 7012 МГц).
