Система охлаждения

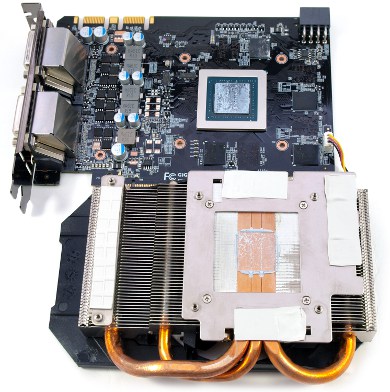

Модель Gigabyte GeForce GTX 970 Mini оснащена интересной и компактной системой охлаждения. Для ее демонтажа необходимо открутить четыре подкрученных винтика в области графического процессора и два обычных – около подсистемы питания, ближе к задней панели с видеовыходами.

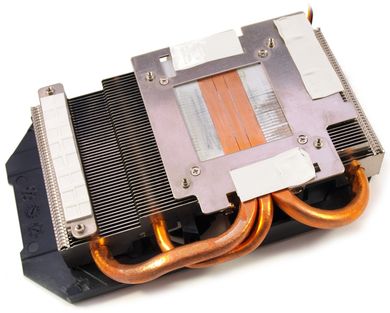

Инженеры использовали три тепловых трубки, из которых две 8 мм и одна центральная 6 мм. Они полностью накрывают графический процессор.
реклама
Основание было расширено, чтобы через термопрокладки контактировать с четырьмя микросхемами памяти.

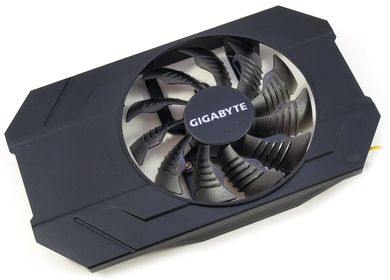

Пластмассовый кожух СО ничем выдающимся выделиться не может: ни рисунком, ни наклейкой.
Крепится он непосредственно к радиатору с помощью маленьких винтиков.

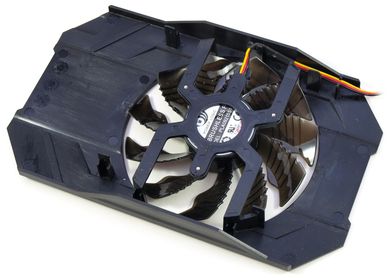

Из понятных соображений новинка оборудована одним-единственным вентилятором типоразмера 90 мм. Он представлен фирмой Power Logic и относится к моделям линейки PLA09215S12H, которыми оснащаются все видеокарты Gigabyte серии GeForce GTX 900.
Его характеристики 12 В и 0.55 А, построен он на подшипнике скольжения (Sleeve Bearing), что обещает низкий уровень шума в процессе работы. Однако их традиционный недостаток – меньший срок службы в сравнении с другими типами подшипников.
реклама
Под всеми навесными элементами скрывается сердце любой системы охлаждения видеокарт – радиатор.

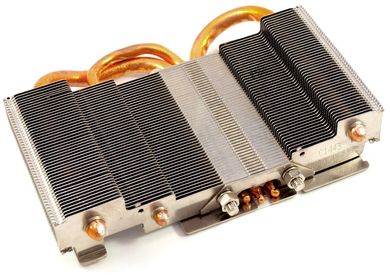

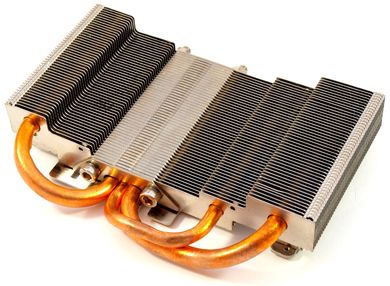

Он набран из 47 алюминиевых пластин, пронизанных тремя тепловыми трубками U-образной формы.
Его высоту и длину вы можете оценить по фотографии, представленной ниже.

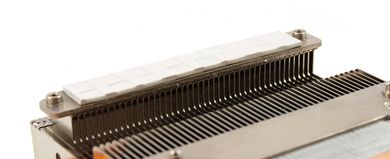

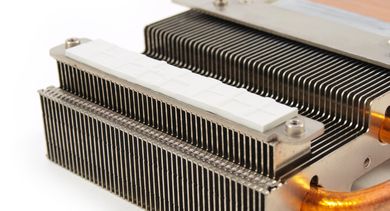

За охлаждение подсистемы питания отвечает основание, которое является продолжением пластин этой части радиатора. Контакт с элементами происходит через светло-серую термопрокладку.
В целом система охлаждения новинки проста и выполнена по классическим канонам: ни испарительной камеры, ни других современных нововведений мы здесь не встретим.
Печатная плата

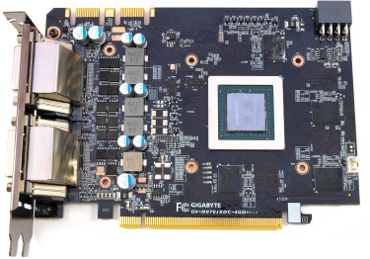

Отдельным моментом стоит отметить укороченную оригинальную печатную плату видеокарты. Ее размеры сопоставимы с материнскими платами mini-ITX, поэтому применяется плотный монтаж навесных элементов, особенно это касается обратной части.
Элементная база соответствует концепции Ultra Durable VGA, она набрана исключительно из качественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
реклама

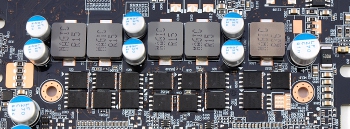

Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. Жаль, что она урезана и не соответствует полноценным моделям, где ставят «6+2».
Кстати, подсистема питания реализована на цифровом ШИМ-контроллере NCP5392P производства компании ON Semiconductor.
Сердцем данной модели выступает графический процессор GM204-200-A1, выпущенный в начале сентября 2014 года.
На плате распаяно восемь микросхем видеопамяти производства Samsung, маркировка K4G41325FC-HC28. Шина обмена данных – 256 бит, объем – 4096 Мбайт.
Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
