Печатная плата

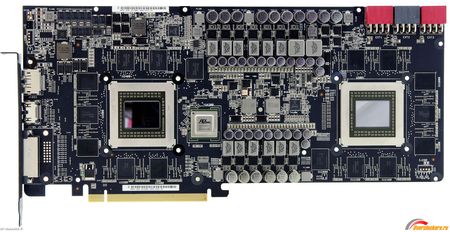

Вот он, результат плодотворной и кропотливой работы сотрудников ASUS. Если честно, вид потрясающий. Три 8pin разъема питания, 6+6 фаз питания GPU, парные фазы питания микросхем памяти и PLL, отдельные линии для PLX моста. Разумеется, вся красота снабжается напряжением через DrMOS микросхемы с высоким КПД.
Для размещения шестнадцати микросхем памяти инженеры буквально выгрызали остатки свободного пространства, поместив их с обеих сторон.
реклама
Увы, но на самой PCB нет так часто встречающихся площадок для измерения напряжений, снятия защиты и прочего. Хотя, по заверениям разработчиков, версия Ares III и так прекрасно сбалансирована, в том числе и для разгона.

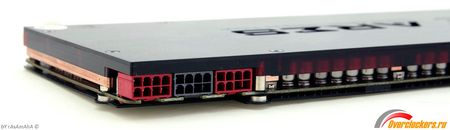

Единственное утешение – это индикация подключения кабелей питания, да разноцветная комбинация из разъемов питания.
Каждый GPU обслуживается отдельным ШИМ-контроллером Digi+. Это один из вариантов производства CHil.
Микросхемы DrMOS – интегрированные модули драйвера и мосфетов.
реклама
Шестнадцать микросхем памяти производства SKhynix распаяны с обеих сторон печатной платы. Их суммарный объем составляет 8 Гбайт, и он делится пополам. Микросхемы рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 512 бит.
Оба графических ядра произведены в 2014 году и работают на слегка пониженном напряжении, которое в зависимости от нагрузки динамически меняется от 0.96 В до 1.21 В.
Система охлаждения
То, чем стоит гордиться ASUS – персонально разработанный, а впоследствии произведенный компанией ЕК водоблок. На этой части стоит остановиться подробнее.

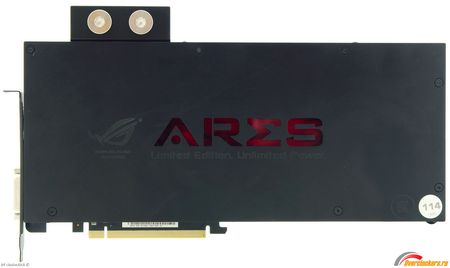

Снаружи никаких отличительных или сложных инженерных решений не заметно.

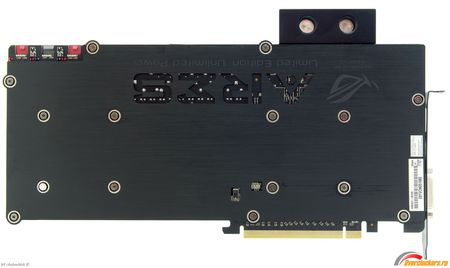

Спереди и сзади установлены алюминиевые пластины. И если спереди она играет декоративную роль, то сзади пластина касается микросхем памяти.

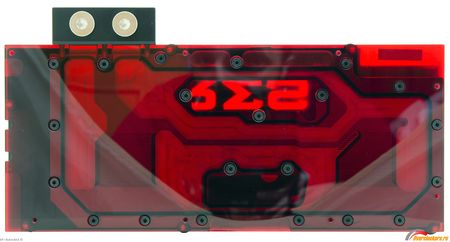

После снятия передней пластины мы можем подробно рассмотреть устройство водоблока. Схема охлаждения графических ядер – последовательная: сначала через медные ребра охлаждается первый GPU, затем второй. Конечно, эффективность при этом немного пострадает, GPU #1 постоянно будет холоднее своего товарища. Но это смотря как оценивать ситуацию в целом. Для воздушного охлаждения аналогичный принцип давно не применяется именно из-за большой разницы между температурами соседствующих GPU. Для водяной схемы разница останется, но максимально достигнутая температура будет на 20-30 градусов меньше, поэтому несимметричным нагревом можно пренебречь.

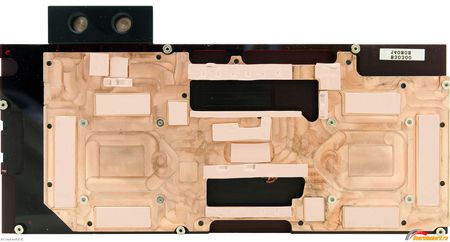

С обратной стороны водоблок выточен с проточками под катушки. А в небольших ответвлениях проходят каналы охлаждения!
реклама

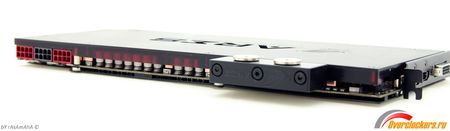

Порты штуцеров выведены в бок видеокарты и отличились сквозным сечением. Это удобно для подключения Ares III в систему с любым расположением контура сверху или снизу.

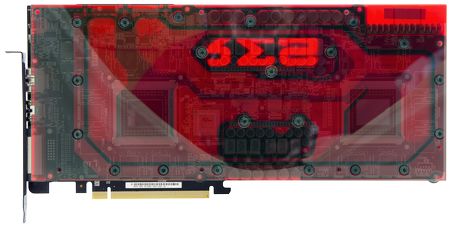

Меня в первую очередь интересовало, какие компоненты охлаждаются и что именно накрывает водоблок. Для этого сделаем комбинированную фотографию, состоящую из печатной платы и водоблока на просвет.
Вот так гораздо нагляднее. И что же мы получаем? Лишь ШИМ-контроллеры графических процессоров не попадают под активную зону водопротока. Остальные части, а это GPU, система питания GPU, частично система питания памяти, сама память и PLX мост полностью накрыты водоблоком.

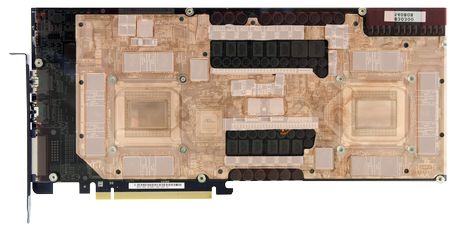

А если водоблок перевернуть и сделать зеркальным и полупрозрачным?
То можно будет обнаружить, что с ним контактирует даже часть катушек и мелких конденсаторов. Так что оснований беспокоиться за ключевые компоненты нет, у ASUS Ares III все под контролем. Осталось проверить насколько эффективно водяное охлаждение для пары GPU Hawaii.
Тестовый стенд
Для тестирования видеокарты ASUS Ares III использовалась следующая конфигурация:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.20 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-15-15-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для охлаждения видеокарты был собран отдельный контур СВО: помпа Laing DDC 1T (18 Вт), радиатор 2х120 мм толщиной 30 мм. На практике этого комплекта хватает для охлаждения процессора Intel Core i5-5960X при частоте 4 ГГц и напряжении 1.2 В.
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее. В ином случае, если видеокарта оборудована встроенными термодатчиками, показания снимались с них.
Исследование потенциала системы охлаждения

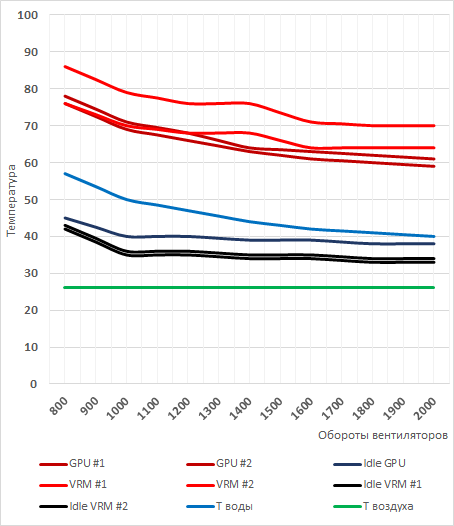

Температуры графического ядра/системы питания и обороты вентилятора/ов.
При использовании СВО изменить можно только две настройки в системе – это скорость потока воздуха (обороты вентиляторов, их контракция и прочее) и скорость потока жидкости. Или, как вариант глобального изменения – замена радиатора с 2х120 на 3х120 или 3х180. Лично мое мнение, что 2х120 самый оптимальный и легко размещаемый радиатор в СВО. Учтите, что подключать эту видеокарту в уже работающий контур не стоит из-за слишком большого тепловыделения. Даже радиатор 3х120 мм и 60 мм в толщину вряд ли справится с тандемом из процессора и ASUS Ares III.
И на графике это хорошо видно. Наиболее нагруженная область видеокарты – система питания. Изначально на текстолите уже размещено четыре датчика VRM. В типичной конфигурации СВО на 800 об/мин Ares III чувствует себя нормально. Но температура воды при этом под нагрузкой достигает почти 60°C! Нормальный и эффективный теплоотвод достигается при 1000 об/мин. Температура воды падает до 50°C, а температуры GPU не превышают порог в 75°C.
А представьте, что будет, если подключить видеокарту в готовый контур СВО? КПД водоблока при этом весьма высок – дельта между температурой GPU и воды стабильно держалась на 20°C. По истечении пяти часов тестирования из резервуара (правда, открытого для замера термодатчиком) испарилось около 50-60 мл жидкости! Одним словом, Ares III точно не даст вам замерзнуть.
Разгон
Увы, но изменение напряжения vGPU не приводит к его изменению на плате. Даже новая версия утилиты ASUS ничего не дала Ares III. После тщательного анализа можно предположить, что компания-производитель использует свою версию BIOS, самостоятельно решающую, какое подавать напряжение на графические ядра. А детально оно постоянно адаптируется под текущие настройки и прыгает в диапазоне от 0.96 В до 1.21 В.
Но даже столь сильные ограничения не помешали добиться частоты GPU 1100 МГц. Память разогналась до 1450 МГц. Что ж, частота 1.1 ГГц это типичный для GPU Hawaii уровень разгона без существенного вольтмода.
Уровень потребляемого электричества
Среднее | Максимальное
Включите JavaScript, чтобы видеть графики
Модель AMD Radeon R9 295x2 – одна из самых прожорливых видеокарт, существующих на данный момент. Но Ares III потребляет даже больше электричества, чем эталонная версия AMD с учетом встроенной системы водяного охлаждения!
