Система охлаждения

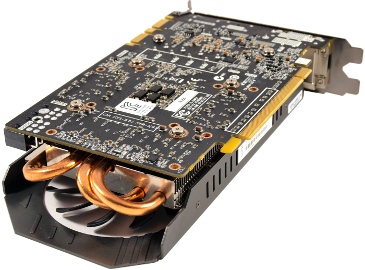

Конструкция СО и ее крепление выполнено в классическом для нас варианте, и чудес или прочих сюрпризов ждать не приходится. Хотя оно и к лучшему, ведь зачем нам лишние проблемы?

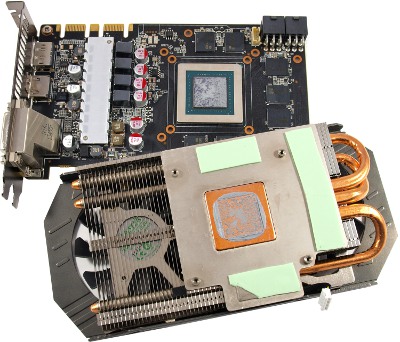

Вся конструкция крепится с помощью четырех подпружиненных винтов.
реклама

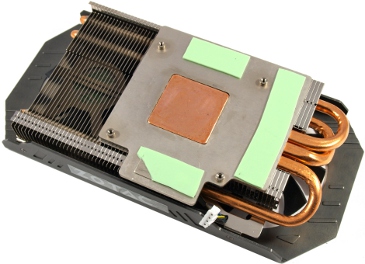

Первое, что бросается в глаза – это широкое алюминиевое основание для отвода тепла и от микросхем памяти, для чего здесь применяются термопрокладки зеленого цвета. Одна из них была, к моему удивлению, надорвана, я здесь ни при чем!
Сам графический процессор контактирует с системой охлаждения через напаянную медную пластину. Далее переключаемся на кожух.

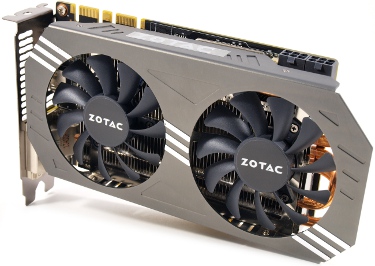

Как и говорилось ранее, он металлический, и здесь отчетливо видно прорези в боковинах для выхода горячего воздуха.

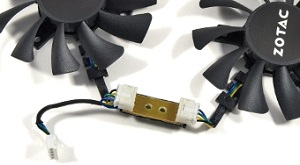

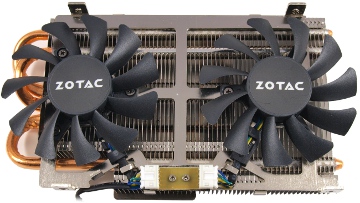

Под ним скрываются два вентилятора, которые крепятся к радиатору с помощью трех винтиков. Кстати, прошу обратить ваше внимание на схему их подключения.
реклама

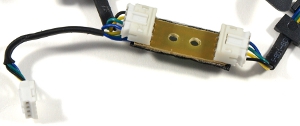

То ли подобные вертушки залежались на складе, то ли разработчики решили таким образом позаботится о быстрой смене вышедшего из строя «карлсона», но обе модели получили 4-pin разъемы и подключаются к общей плате, та в свою очередь с таким же коннектором к видеокарте.
Лично меня такой шаг производителя радует, ведь в случае чего можно будет установить вентиляторы с другой видеокарты или обрезать проводки и подключить какие-нибудь свои вертушки, к примеру, типоразмера 120 мм, но это уже совсем другая история.

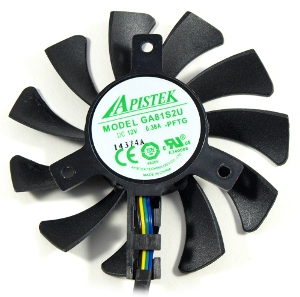

Родные вертушки изготовлены фирмой Apistek, маркировка GA81S2U, их технические характеристики – напряжение 12 В, потребляемый ток 0.38 А. Скорость вращения крыльчаток вентиляторов составляет 1350-4000 об/мин.
Сам радиатор получился односекционный: три тепловые трубки диаметром 6 мм U-образной формы пронизывают 70 алюминиевых никелированных пластин с одного края, поэтому теплоперенос здесь затруднен. Странное решение разработчиков, ведь самые крайние ребра почти не используются.

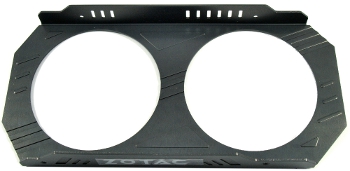

Сверху располагается специальное шасси для крепления вентиляторов. К слову, все соединения СО тщательно пропаяны, и данный факт должен благоприятно сказаться на ее эффективности.

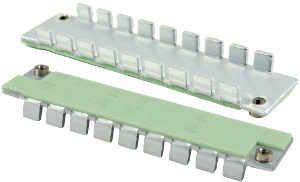

Не забыли разработчики и о подсистеме питания. Такой подход иначе как своеобразным не назовешь.
Здесь применяется не привычный нам радиатор с высокими ребрами, а обычная алюминиевая площадка с загнутыми краями. Для предотвращения КЗ используется тот же зеленый термоинтерфейс.
реклама
Печатная плата

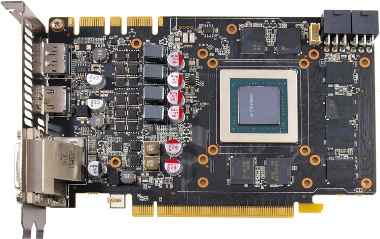

Как и модели компании Palit, видеокарта Zotac GeForce GTX 970 построена на печатной плате, доставшейся ей в наследство от GeForce GTX 760. Уже проверенная и показавшаяся себя ранее старая PCB снова с нами. Ее длина составляет 172 мм.
Изменений не так много, в основном разработчики задействовали новые элементы и контактные площадки. На данной фотографии видно, как термоинтерфейс на микросхемах памяти разъедает надписи, и в целом отчетливо заметно, где и как они соприкасаются. К примеру, у нижней пары контакта почти нет.
Силовая часть оборудована шестифазным стабилизатором питания, работающим по схеме 4+2, где четыре фазы отводится на графическое ядро и две фазы – на видеопамять.
Вместо привычного NCP5392P используется ШИМ-контроллер uP1608PK, который обычно встречается на продукции AMD.
По центру расположился графический процессор GM204-200-A1.
Восемь микросхем памяти объемом 512 Мбайт каждая производства Samsung с маркировкой K4G41325FC-HC28 составляют общий объем 4096 Мбайт, шина обмена данных равна 256 бит.
Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
