Тестовый стенд
Тестирование видеокарты NVIDIA GeForce GTX 970 проходило в составе следующей конфигурации:
- Материнская плата: ASUS Maximus VII Hero (Intel Z97, LGA 1150);
- Процессор: Intel Core i7-4790К 4200 МГц (100 МГц х 42, 1.25 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair Vengeance 2400 МГц, 2 модуля x 8 Гбайт, (10-12-12-31-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Методика тестирования
реклама
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Инструментарий и методика тестирования 3D
В части игр, где это возможно, использовались встроенные отрезки теста, при необходимости тестирование дополнялось результатами утилиты FRAPS v3.5.99.
реклама
Список тестовых приложений:
- Battlefield 4;
- Company Of Heroes II;
- Crysis 3;
- Far Cry III;
- Metro Last Light;
- Sleeping Dogs;
- Sniper Elite V2;
- Tomb Raider (2013);
- Total War: Rome II.
VSync при проведении тестов был отключен.
Результаты тестирования системы охлаждения
Поскольку в обеих новинках на базе Maxwell используются одинаковые печатные платы и системы охлаждения, то одинаковые результаты удивления не вызывают. Для порядка напомню, как работает старший графический ускоритель.
*Для корректного сравнения необходимо прослушивать все видеозаписи на одном уровне громкости. Сравнение относительное, а не абсолютное.

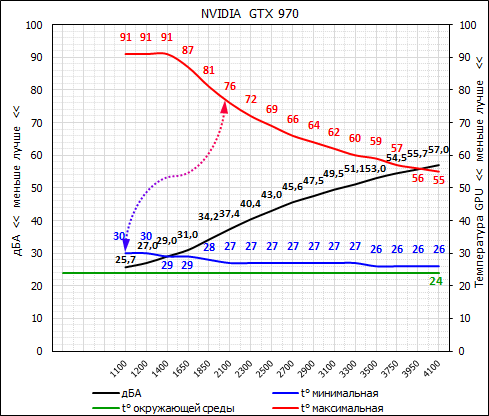

Температура графического ядра.
Как не парадоксально, но в результате уменьшения количества CUDA ядер зависимости и температуры младшей версии при тех же настройках не изменились. Это несколько необычно, и даже возникло предположение, что GeForce GTX 970 будет еще холоднее, но ожидания не оправдались.
Измерить нагрев силовой части по-прежнему невозможно из-за слишком плотного прилегания радиатора и кожуха. Места для прокладки проводов термодатчика попросту не нашлось.
Сравнение систем охлаждения
Результаты разгона
Одна картинка заменяет тысячу слов. Думаете, здесь причастен вольтмод? Вы ошибаетесь, все, что потребовалось графическому процессору – это стандартные +0.087 В, доступные каждому при использовании MSI Afterburner. Как же получилось разогнать видеокарту с 1200 до 1500 МГц?
реклама
Для начала разберемся, как NVIDIA поступает со своими BIOS. Все партнеры перед выпуском собственных видеокарт обязательно сертифицируют свою версию BIOS у компании – прямо как производители ПО у Apple. После чего модели поступают в продажу. В качестве классического примера можно привести MSI Lightning, по поводу которого MSI пришлось очень долго договариваться с NVIDIA, и в результате эти ускорители нельзя сдавать по гарантии (вернее GPU) в NVIDIA. А последняя закрывает (но лишь частично) глаза на такого рода продукты. И еще один важный момент: модели Lightning продаются с референсным и ограниченным BIOS. Задействовать все возможности «Молний» на полную катушку можно только после переключения.
Но для Maxwell сделано приятное исключение. TDP обеих видеокарт номинально разные: 145 и 165 Вт (номинальные тепловые TDP). А для GPU Boost предел и у GeForce GTX 980, и у GTX 970 единый – 225 Вт, при условии полного задействования всего лимита. Другими словами, после сдвига ползунка на 125% у GTX 980 появляется бонус в виде 60 Вт, а у GTX 970 аж 80 Вт! Поэтому и разгоняются младшие решения лучше.
Уровень потребляемого электричества
Среднее | Максимальное
Включите JavaScript, чтобы видеть графики
По моим наблюдениям самым оптимальным является измерение среднего и пикового игрового энергопотребления в бенчмарке Unigine Heaven Benchmark v4.0 на максимальных настройках. Конечно, есть специальные программы, но именно в указанном тесте можно наблюдать усредненные показатели, основываясь на результатах игровых прогонов.
Не забывайте, что видеокарты в разгоне подвергаются вольтмоду (программному) и их энергопотребление может отличаться от экземпляра к экземпляру. Один графический процессор легко покорит при 1.3 В 1250 МГц, а другой потребует большего напряжения или заработает на меньшей частоте. Следовательно, сравнивать в лоб эти результаты нельзя, они приведены для субъективной оценки.
Результаты тестов
|
GPU/Mem, МГц |
GPU/Mem, МГц |
GeForce GTX 780 Ti |
|
|
GeForce GTX 780 |
|
|
GeForce GTX 770 |
|
|
GeForce GTX 760 |
|
|
GeForce GTX 980 |
|
|
GeForce GTX 970 |
|
|
Radeon R9 290X |
|
|
Radeon R9 290 |
|
|
Radeon R9 280X |
|
|
Radeon R9 285 |
|
|
Radeon R9 280 |
|
|
Radeon R9 270X |
|
|
Radeon R9 270 |
|
|
Sleeping Dogs
Настройки:
- DirectX 11;
- Разрешение – 1920х1080; 2560x1440;
- Уровень сглаживания – экстрим;
- Текстуры высокого разрешения – включены;
- Разрешение теней – высоко;
- Фильтрация теней – высоко;
- Амбиентное затенение – высоко;
- Размытость движения – высоко;
- Вертикальная синхронизация – выкл.;
- Детализация мира – экстрим;
- Ограничение количества кадров в секунду – выкл.;
- Глубина и сходимость 3D – 10.
Мин.|Средн.
1920x1080
Включите JavaScript, чтобы видеть графики
2560x1440
Включите JavaScript, чтобы видеть графики
