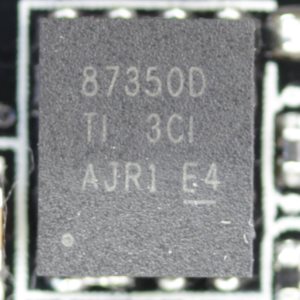

Конечно, внешнее оформление важно, но гораздо важнее качество компонентов. По этой части нареканий нет. Так, вместо привычных транзисторов здесь используются сборки компании Texas Instrument с маркировкой 87350D.
Их количество совпадает с числом фаз, а за охлаждение элементов отвечают два радиатора.

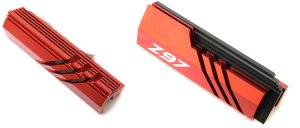

Один теплорассеиватель изготовлен из алюминиевого сплава и окрашен в красный цвет. Его поверхность на ощупь шероховатая, что должно только улучшить отвод тепла. Другой изготовлен из такого же материала, а его цветовая палитра скомбинирована из красного и черного цветов.
реклама

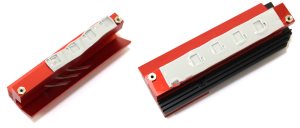

На одном из радиаторов нанесено наименование чипсета Z97. В качестве термоинтерфейса применены две серые терморезинки толщиной около 1 мм. Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны.

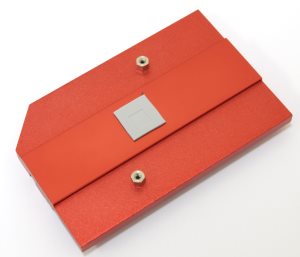

Еще один радиатор предназначен для набора системной логики. Он изготовлен из того же алюминиевого сплава и окрашен в красный цвет.
Спереди находится серебристая надпись с логотипом производителя и обозначением линейки продукции Fatal1ty. В качестве термоинтерфейса используется аналогичная серая терморезинка толщиной около 1 мм.

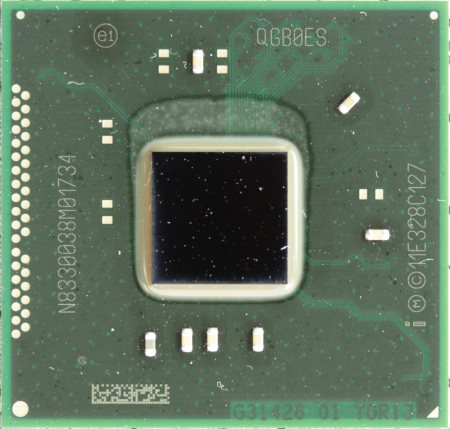

Крепится данный радиатор при помощи двух подпружиненных винтов. С учетом его габаритов (и отсутствия дополнительных защитных элементов от перекоса) при демонтаже и последующей установке нужно действовать аккуратно. Под ним скрывается чипсет Intel Z97.

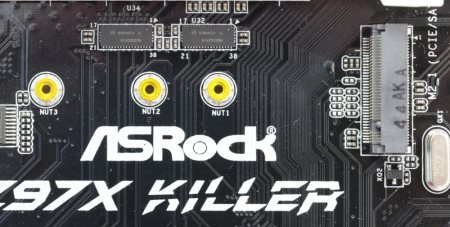

Мы уже отмечали его сходство с Intel Z87, да и функциональность в целом очень похожа. Основное отличие заключается в поддержке нового стандарта накопителей с разъемом M.2. Один такой коннектор присутствует на плате.
реклама
Он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Пока данный стандарт только набирает обороты и его скорости еще далеки до теоретических. Однако задел на будущее у этой платы есть уже сегодня.
За что мне нравятся изделия ASRock, так это за то, что они предлагают пользователю все и сразу. К примеру, тут присутствует порт SATA Express. Он скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера. Правда, о его поддержке будет объявлено дополнительно.

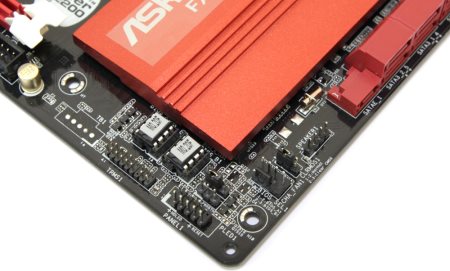

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Здесь же можно обнаружить две микросхемы BIOS и разъем для установки TPM модуля. Кроме этого, при помощи джампера реализована функция сброса настроек BIOS, есть перемычка, позволяющая переключаться между BIOS, и светоиндикация активной микросхемы. С другой стороны, продукту такого уровня не помешал бы и блок кнопок Power, Reset и ClrCMOS.

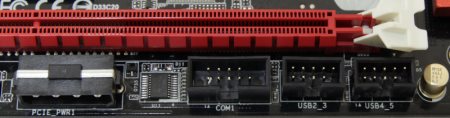

Левее расположились две колодки USB 2.0 для подключения четырех устройств и COM порт.

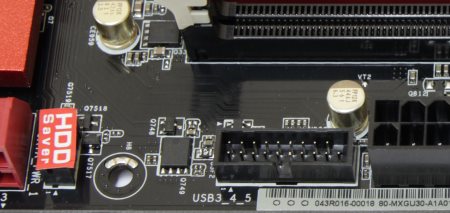

На задней панели можно найти еще два разъема USB 2.0, все остальные относятся к третьему поколению. Еще на плате находится одна колодка USB 3.0, которая размещена недалеко от коннектора питания.
Рядом, чуть выше портов SATA, можно видеть разъем, к которому подключается кабель HDD Saver, отвечающий за питание накопителей.

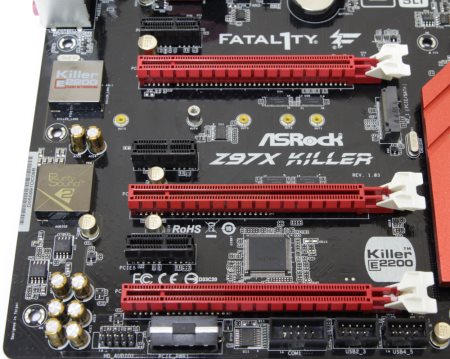

На плате распаяно всего шесть слотов расширения: три PCI-e x16 и три PCI-e x1. Они расположены таким образом, что можно без проблем установить пару видеоадаптеров с трехслотовой системой охлаждения.
Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Возможные варианты выделения линий: x8+x8 или x8+x4+x4. Для обеспечения дополнительного питания шины PCI-e внизу распаян специальный Molex коннектор.

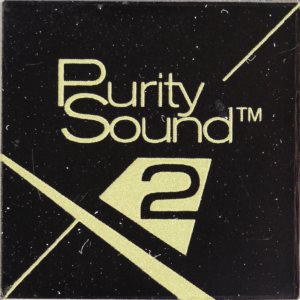

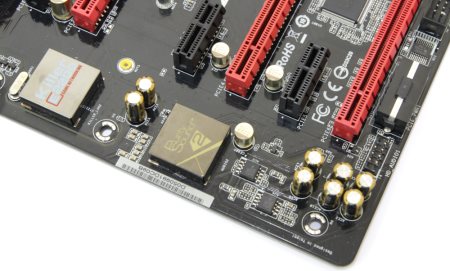

В левом нижнем углу находится звуковой кодек. Он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.
реклама
Рядом распаяны специальные аудио-конденсаторы, которые должны улучшить качество звучания.
Выше находится сетевой контроллер, реализованный при помощи микросхемы Qualcomm Atheros E2205 Killer и спрятанный от любопытных глаз за специальной крышкой.

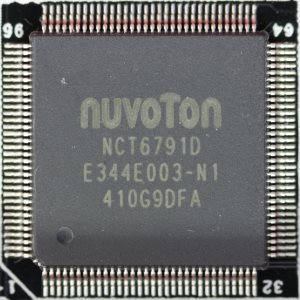

Между двумя нижними слотами PCI-e x16 скрывается микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.

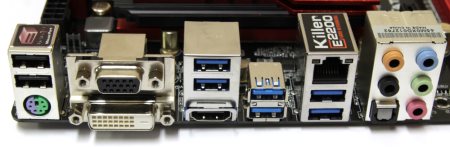

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Материнскую плату не назовешь ни слишком простой, ни слишком навороченной. Перед нами отличный симбиоз для того, чтобы не переплачивать за ненужные функции.
Технические характеристики
Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Поддерживаемая оперативная память |
4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3200 (разгон) /МГц |
Слоты расширения | 3 - PCIe 3.0 x16 (x8+x4+x4) 3 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/c портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x PCI-e M2 порт – Intel Z97 |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Qualcomm Atheros E2205 Killer |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel Z97) |
USB 3.0 | 4+2x USB 3.0 (Intel Z97) 2x USB 3.0 (ASMedia ASM1042AE) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели |
2x USB 2.0/1.1 6х USB 3.0 1x RJ45 1x HDMI 1x DVI-D 1x D-Sub 5x 3.5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Для современной материнской платы необходим соответствующий BIOS с красивой графической оболочкой. Именно такой мы здесь и обнаруживаем.
Пунктов очень много, расположены они достаточно логично, все удобно и всегда находится под рукой. Пробежаться по меню настроек можно при помощи прилагаемого видеоролика.
Отлично видно, что меню очень обширное и разгону посвящен огромный раздел, где можно часами осуществлять тонкие настройки. Кроме этого, есть пункт автоматического разгона, после запуска которого система сама подбирает автоматические параметры, исходя из модели установленного процессора.
